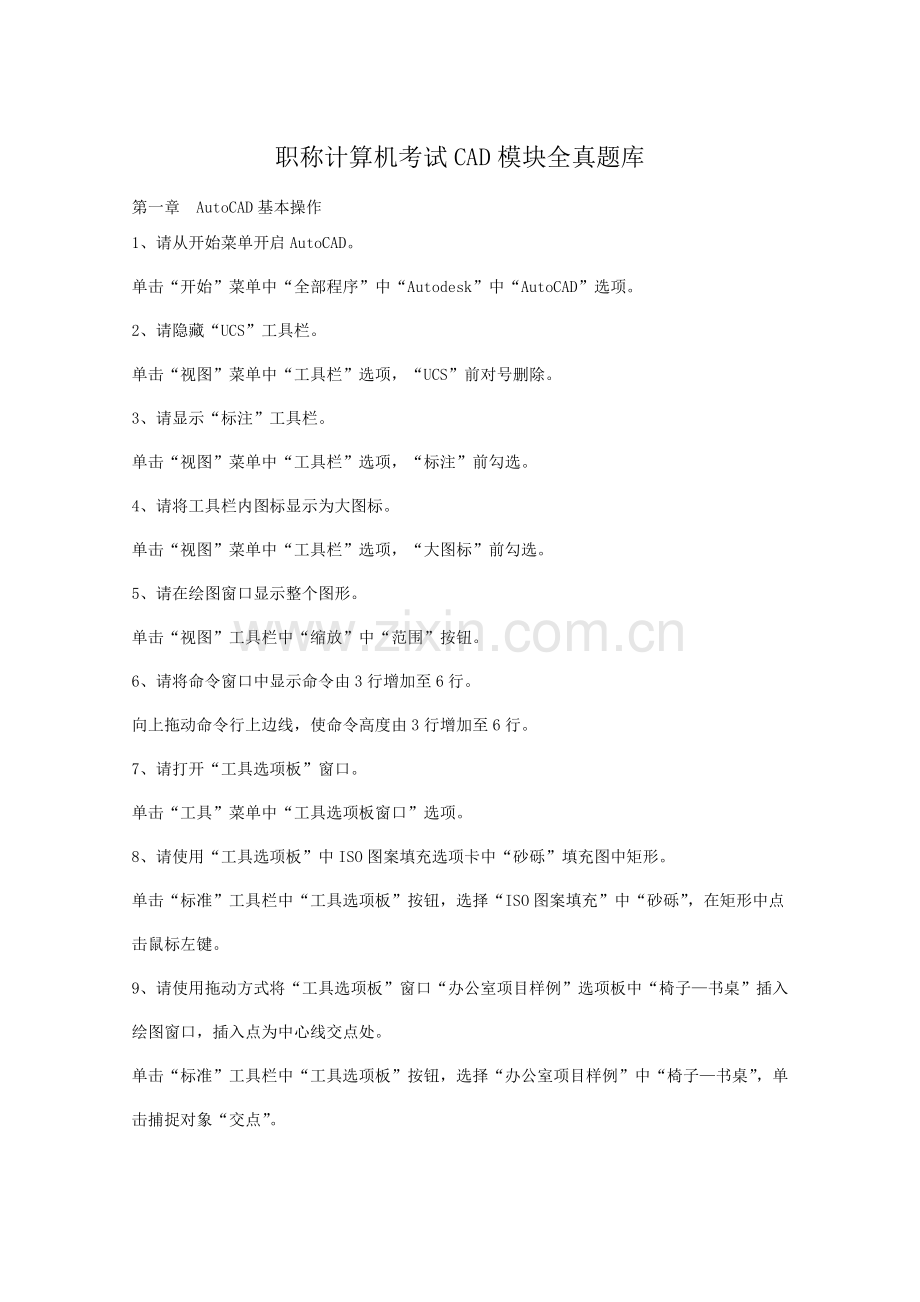

职称计算机考试CAD模块全真题库
第一章 AutoCAD基本操作
1、请从开始菜单开启AutoCAD。
单击“开始”菜单中“全部程序”中“Autodesk”中“AutoCAD”选项。
2、请隐藏“UCS”工具栏。
单击“视图”菜单中“工具栏”选项，“UCS”前对号删除。
3、请显示“标注”工具栏。
单击“视图”菜单中“工具栏”选项，“标注”前勾选。
4、请将工具栏内图标显示为大图标。
单击“视图”菜单中“工具栏”选项，“大图标”前勾选。
5、请在绘图窗口显示整个图形。
单击“视图”工具栏中“缩放”中“范围”按钮。
6、请将命令窗口中显示命令由3行增加至6行。
向上拖动命令行上边线，使命令高度由3行增加至6行。
7、请打开“工具选项板”窗口。
单击“工具”菜单中“工具选项板窗口”选项。
8、请使用“工具选项板”中ISO图案填充选项卡中“砂砾”填充图中矩形。
单击“标准”工具栏中“工具选项板”按钮，选择“ISO图案填充”中“砂砾”，在矩形中点击鼠标左键。
9、请使用拖动方式将“工具选项板”窗口“办公室项目样例”选项板中“椅子—书桌”插入绘图窗口，插入点为中心线交点处。
单击“标准”工具栏中“工具选项板”按钮，选择“办公室项目样例”中“椅子—书桌”，单击捕捉对象“交点”。
10、请将状态栏中“光标坐标值”关闭。
单击“状态行菜单”按钮（右下角），选择弹出菜单中“光标坐标值”选项；或者按“F6”键。
11、请打开“实践”文件夹中AutoCAD图形文件“复印件.dwg”。
双击文件“复印件.dwg”。
12、请从菜单打开“快速选择”对话框。
单击“工具”菜单中“快速选择”选项。
13、在图示状态下显示快捷菜单内容。
右键绘图窗口。
14、请将“标注”工具栏移至绘图区右边，与“修改”工具栏相并列。
单击“标注”工具栏标题栏，将其拖到绘图区右边，与“修改”工具栏相并列。
15、请打开“三维动态观察器”工具栏，并将其移至“标准”工具栏右方空白处。
单击“视图”菜单中“工具栏”选项，在左面“三维动态观察器”前勾选，然后单击“三维动态观察器”工具栏标题栏，将其拖到“标准”工具栏右方空白处。
16、请使用默认设置创建图形文件Drawing1.dwg。
单击“文件”菜单中“新建”按钮。
17、请使用样板Acadiso.dwt创建图形文件Drawing2.dwg。
单击“文件”菜单中“新建”按钮；单击“使用样板”按钮；单击“选择样板”列表中“Acadiso.dwt”选项；确定。
18、请使用样板C:\新样板\new1.dwt创建新图形文件。
单击“文件”菜单中“新建”按钮；单击“使用样板”；单击“游览”按钮；双击“新样板”文件夹；双击文件“new1.dwt”.
19、请使用向导中高级设置创建一新图形，要求其测量单位为小数，精度为小数后一位，角度从西开始测量，逆时针方向为正，单位为弧度，精度为小数后一位，绘图区域为200*200。
单击“使用向导”按钮；双击“高级设置”按钮；单击“精度”下拉菜单中“0.0”选项；单击“下一步”按钮；单击“弧度”单项选择按钮后按“下一步”；单击“西”单项选择按钮后按“下一步”；将“宽度”文本框中值修改为“200”，将“长度”文本框中值修改为“200”；单击“完成”按钮。
20、请以默认路径保留文件“drawing1.dwg”，并退出AutoCAD。
单击“标准”工具栏中“保留”按钮；单击“保留”按钮。单击标题栏上“关闭”按钮。
21、图形文件“零件.dwg”已做修改，请将修改内容存盘。
单击“标准”工具栏中“保留”按钮。
22、请保留并关闭图形文件“减速器.dwg”，但不退出AutoCAD。
单击“标准”工具栏中“保留”按钮；单击文档“关闭”按钮。
23、请将文件“图形2.dwg”以原文件名另存于桌面上，并以密码“123”进行保护。
按“Ctrl+Shift+S”键；单击左面“桌面图标”按钮；单击“工具”下拉菜单中“安全选项”；在“用于打开此图形口令或短语”文本框中输入“123”，单击“确定”按钮；在“再次输入用于打开此图形口令”文本框中输入“123”，单击“确定”按钮；单击“保留”按钮。
24、请打开文件“图形2.dwg”，文件保护密码为“123”。
单击工具栏中“打开”按钮；双击“图形2.dwg”文件；在口令文本框中输入“123”。
25、请利用菜单将绘图窗口颜色设置为白色。
在命令行中输入命令“options”或者“op”，再按“Enter（回车）”键；单击“颜色”按钮；单击“颜色”下拉菜单中“白色”选项；单击“应用并关闭”按钮；单击“确定”按钮。
26、请设置一图形单位，长度及角度为默认值，角度方向以顺时针方向为正。
在命令行中输入命令“units”或者“un”，再按“Enter（回车）”键；勾选“顺时针”复选框；单击“确定”按钮。
27、请设置A4图纸绘图界限，左下角点为（0,0），右上角点为（300,297）。
在命令行中输入命令“limits”，再按“Enter（回车）”键（或者按“格式”菜单中“图形界限”选项）；保持命令行为默认值按“Enter（回车）”键；在命令行中输入命令“300,297”，再按“Enter（回车）”键。
28、假如想在左下角（10,19），右上角（50,71）矩形范围内绘图，请设置绘图界限范围，并打开界限检验开关。
在命令行中输入命令“limits”，再按“Enter（回车）”键（或者按“格式”菜单中“图形界限”选项）；在命令行中输入命令“10,19”，再按“Enter（回车）”键；在命令行输入命令“50,71”，再按“Enter（回车）”键；在命令行中输入命令“limits”，在命令行中输入命令“on”，再按“Enter（回车）”键。
29、请对当前图形使用A4图纸进行居中打印（其余参数为默认设置）。
按“Ctrl+P”键；单击“打印设置”选项卡；单击“图纸尺寸”下拉菜单中“A4”；勾选“居中打印”复选框；单击“确定”按钮。
30、请完全预览打印百分比1:4时当前图形打印效果（其余参数为默认设置）。
按“Ctrl+P”键；单击“打印设置”选项卡；单击“打印百分比”下拉菜单中“1:4”；单击“完全预览”按钮。
31、请打开“帮助”。
按“F1”键。
32、请利用“索引”查找并显示与“标注”关于“创建”标注帮助文件。
按“F1”键；单击“索引”选项卡；在“键入要查找关键字”文本框中输入“标注”；单击列表中“创建”选项；单击“显示”按钮。
33、请打开“实时助手”，并显示与“直线”关于帮助信息。
单击“帮助”菜单中“实时助手”选项（在命令行中输入命令“assist”，再按“Enter（回车）”键）；在命令行中输入命令“line”或者“l”，再按“Enter（回车）”键。
第二章 二维图形绘制命令
1、请在坐标（700,500）处绘制点。
在命令行中输入命令“point”或者“po”，再按“Enter（回车）”键；在命令行中输入“700,500”，再按“Enter（回车）”键。
2、请在已知线段上绘制等分点，将线段分为四等分。
在命令行中输入命令“divide”或者“div”，再按“Enter（回车）”键；单击线段；在命令行中输入“4”，再按“Enter（回车）”键。
3、请从直线段左端点起按照指定长度300绘制点。
单击“绘图”菜单中“点”中“定距等分”选项（在命令行中输入命令“measure”或者“me”，再按“Enter（回车）”键）；单击线段左半部分；在命令行中输入“300”，再按“Enter（回车）”键。
4、请绘制一条直线，起点坐标为（560,560），长度为600，与x轴正向夹角为30度。
在命令行中输入命令“line”或者“l”，再按“Enter（回车）”键；在命令行中输入“560,560”，再按“Enter（回车）”键；在命令行中输入“@600<30”，再按“Enter（回车）”键。
5、请按当前设置绘制一条起点为（300,420），终点坐标为（500,600）多线。
单击“绘图”菜单中“多线”选项（在命令行中输入命令“mline”或者“ml”，再按“Enter（回车）”键）；在命令行中输入“300,420”，再按“Enter（回车）”键，在命令行中输入“500,600”， 再按“Enter（回车）”键，保持命令行为默认状态，再按“Enter（回车）”键。
6、请绘制一条起点坐标为（600,600）、长度为600，宽度为30，与x轴正向夹角为0度多线。
单击“绘图”菜单中“多线”选项（在命令行中输入命令“mline”或者“ml”，再按“Enter（回车）”键）；在命令行中输入“S”，再按“Enter（回车）”键；在命令行中输入“30”， 再按“Enter（回车）”键；在命令行中输入“600,600”， 再按“Enter（回车）”键，在命令行中输入“@600,0”或者“@600<0”， 再按“Enter（回车）”键，保持命令行为默认状态，再按“Enter（回车）”键。
7、请使用绝对坐标方式绘制一条起点为（800,600），经过点（300,500）射线。
单击“绘图”菜单中“射线”选项（在命令行中输入命令“ray”，再按“Enter（回车）”键），在命令行中输入“800,600”， 再按“Enter（回车）”键，在命令行中输入“300,500”， 再按“Enter（回车）”键，保持命令行为默认状态，再按“Enter（回车）”键。
8、请使用绝对坐标方式按次序绘制两条射线，起点为（560,560），第一条经过点（1200,600），第二条经过点（1000,900）。
单击“绘图”菜单中“射线”选项（在命令行中输入命令“ray”， 再按“Enter（回车）”键），在命令行中输入“560,560”，在命令行中输入“1200,600”， 再按“Enter（回车）”键；在命令行中输入“1000,900”， 再按“Enter（回车）”键；保持命令行为默认状态，再按“Enter（回车）”键。
9、请使用“水平”方式绘制一条经过点（800,600）水平结构线。
单击“绘图”工具栏中“结构线”按钮（在命令行中输入命令“xline”或者“xl”， 再按“Enter（回车）”键）；在命令行中输入“H”， 再按“Enter（回车）”键，在命令行中输入“800,600”， 再按“Enter（回车）”键，保持命令行为默认状态，再按“Enter（回车）”键。
10、请使用角度方式绘制一条经过点（700,700），与X轴正向夹角为30度结构线。
单击“绘图”工具栏中“结构线”按钮（在命令行中输入命令“xline”或者“xl”， 再按“Enter（回车）”键）；在命令行中输入“A”，再按“Enter（回车）”键；在命令行中输入“30”， 再按“Enter（回车）”键；在命令行中输入“700，700”， 再按“Enter（回车）”键；保持命令行为默认状态，再按“Enter（回车）”键。
11、请绘制一条经过点A，且与已知直线BC平行结构线。
单击“绘图”工具栏中“结构线”按钮（在命令行中输入命令“xline”或者“xl”， 再按“Enter（回车）”键）；单击点“A”；鼠标滑过线段“BC”，捕捉“平行”；绘制平行于线段“BC”结构线；按“Enter（回车）”或者“Esc（退出）”键。
12、请用“圆心-半径”方式画圆，圆心坐标为（200,700），半径为200。
单击“绘图”工具栏中“圆”按钮（在命令行中输入命令“circle”或者“ci”， 再按“Enter（回车）”键）；在命令行中输入“200,700”， 再按“Enter（回车）”键；在命令行中输入（200），再按“Enter（回车）”键。
13、请用“两点”方式画圆，第一点坐标为（200,300），第二点坐标为（500,600）。
单击“绘图”菜单中“圆”中“两点”选项（在命令行中输入命令“circle”或者“ci”， 再按“Enter（回车）”键）；在命令行中输入“2P”；在命令行中输入“200,300”， 再按“Enter（回车）”键在命令行中输入“500,600”， 再按“Enter（回车）”键。
14、请用“圆心、直径”方式画圆，圆心坐标为（800,580），直径为400。
单击“绘图”菜单中“圆”中“两点”选项（在命令行中输入命令“circle”或者“ci”， 再按“Enter（回车）”键）；在命令行中输入“800,580”， 再按“Enter（回车）”键，在命令行中输入“D”；在命令行中输入“400”， 再按“Enter（回车）”键。
15、请用起点、圆心、角度方式绘制圆弧，起点坐标为（1100,550），圆心坐标为（750,500），包含角为60度（输入次序为起点、圆心、角度）。
单击“绘图”菜单中“圆弧”中“起点、圆心、角度”选项（在命令行中输入“arc”）；在命令行中输入“1100,550”， 再按“Enter（回车）”键；在命令行中输入“750,500”， 再按“Enter（回车）”键；在命令行中输入“60”， 再按“Enter（回车）”键。
16、请用起点、端点、半径方式绘制圆弧，起点坐标为（1100,700），端点坐标为（500,400），半径为600（输入次序为起点、端点、半径）。
单击“绘图”菜单中“圆弧”中“起点、端点、半径”选项；在命令行中输入“1100,700”， 再按“Enter（回车）”键；在命令行中输入“500,400”， 再按“Enter（回车）”键；在命令行中输入“600”， 再按“Enter（回车）”键。
17、请绘制椭圆，长轴两个端点依次为（380,600）、（1200,600），决定另一个半轴长度坐标为（800,350）。
单击“绘图”工具栏中“椭圆”按钮（在命令行中输入命令“ellipse”或者“el”， 再按“Enter（回车）”键）；在命令行中输入“380,600”， 再按“Enter（回车）”键；在命令行中输入“1200,600”， 再按“Enter（回车）”键；在命令行中输入“800,350”， 再按“Enter（回车）”键。
18、请绘制椭圆，中心点为（800,600）一个轴端点为（1200,600），决定另一个半轴长度坐标为（600,820）。
单击“绘图”工具栏中“椭圆”按钮（在命令行中输入命令“ellipse”或者“el”， 再按“Enter（回车）”键）；在命令行中输入“C”， 再按“Enter（回车）”键；在命令行中输入“800,600”， 再按“Enter（回车）”键；在命令行中输入“1200,600”， 再按“Enter（回车）”键；在命令行中输入“600,820”， 再按“Enter（回车）”键。
19、请绘制一个内径为200，外径为400，中心在（400,500）圆环。
单击“绘图”菜单中“圆环”选项（在命令行中输入命令“donut”或者“do”， 再按“Enter（回车）”键）；在命令行中输入“200”， 再按“Enter（回车）”键；在命令行中输入“400”， 再按“Enter（回车）”键；在命令行中输入“400,500”， 再按“Enter（回车）”键；保持命令行为默认状态，再按“Enter（回车）”键。
20、请用圆环命令绘制填充圆，外径为300，圆心坐标为（400,500）。
单击“绘图”菜单中“圆环”选项（在命令行中输入命令“donut”或者“do”， 再按“Enter（回车）”键）；在命令行中输入“0”， 再按“Enter（回车）”键；在命令行中输入“300”， 再按“Enter（回车）”键；在命令行中输入“400,500”， 再按“Enter（回车）”键；保持命令行为默认状态，再按“Enter（回车）”键。
21、请绘制一个正多边形，内接圆半径为300，中心在（300,600）。
单击“绘图”工具栏中“正多边形”按钮（在命令行中输入命令“polygon”或者“pol”， 再按“Enter（回车）”键）；在命令行中输入“8”， 再按“Enter（回车）”键；在命令行中输入“300,600”， 再按“Enter（回车）”键；在命令行中输入“I”， 再按“Enter（回车）”键；在命令行中输入“300”， 再按“Enter（回车）”键。
22、请绘制一个中心在（400,500），外切圆半径为100正六边形。
单击“绘图”工具栏中“正多边形”按钮（在命令行中输入命令“polygon”或者“pol”， 再按“Enter（回车）”键）；在命令行中输入“6”， 再按“Enter（回车）”键；在命令行中输入“400,500”， 再按“Enter（回车）”键；在命令行中输入“C”， 再按“Enter（回车）”键；在命令行中输入“100”， 再按“Enter（回车）”键。
23、请绘制一个第一角点坐标为（100,100），第二个角点坐标为（300,200）矩形。
单击“绘图”工具栏中“矩形”按钮（在命令行中输入命令“rectang”或者“rec”， 再按“Enter（回车）”键）；在命令行中输入“100,100”， 再按“Enter（回车）”键；在命令行中输入“300,200”， 再按“Enter（回车）”键。
24、请利用矩形命令绘制带圆角矩形，第一角点坐标为（200,200），第二角点坐标为（1200,800），圆角R=100.
单击“绘图”工具栏中“矩形”按钮（在命令行中输入命令“rectang”或者“rec”， 再按“Enter（回车）”键）；在命令行中输入“F”， 再按“Enter（回车）”键；在命令行中输入“100”， 再按“Enter（回车）”键；在命令行中输入“200,200”， 再按“Enter（回车）”键；在命令行中输入“1200,800”， 再按“Enter（回车）”键。
25、请利用菜单命令绘制多段线，第一段直线起点为（700,600），第二点坐标为（1200,700）；第二段圆弧端点坐标为（1200,500），最终使用直线闭合多段线。
单击“绘图”菜单中“多段线”选项（快捷键“pl”）；在命令行中输入“700,600”，再按“Enter（回车）”键；在命令行中输入“1200,700”，再按“Enter（回车）”键；在命令行中输入“A”，再按“Enter（回车）”键；在命令行中输入“1200,500”，再按“Enter（回车）”键；在命令行中输入“L”，再按“Enter（回车）”键；在命令行中输入“C”，再按“Enter（回车）”键。
26、请使用工具栏多段线按钮绘制直线，起点坐标为（600,600），终点坐标为（1400,600），线段宽度为20。
单击“绘图”工具栏中“多段线”按钮（快捷键“pl”）； 在命令行中输入“600,600”，再按“Enter（回车）”键；在命令行中输入“W”，再按“Enter（回车）”键；在命令行中输入“20”，再按“Enter（回车）”键；在命令行中输入“1400,600”，再按“Enter（回车）”键；保持命令行为默认状态，再按“Enter（回车）”键。
27、请绘制多段线，第一段是直线，起点坐标为（560,560），第二点坐标为（1100,560），第二段为圆弧，圆弧半径为300，圆弧端点坐标为（910,800）。
单击“绘图”工具栏中“多段线”按钮（在命令行中输入“pline”或者“pl”，再按“Enter（回车）”键）；在命令行中输入“560,560”，再按“Enter（回车）”键；在命令行中输入“1100，560”，再按“Enter（回车）”键；在命令行中输入“A”，再按“Enter（回车）”键；在命令行中输入“R”，再按“Enter（回车）”键；在命令行中输入“300”，再按“Enter（回车）”键；在命令行中输入“910,800”，再按“Enter（回车）”键；保持命令行为默认状态，再按“Enter（回车）”键。
28、请利用工具栏按钮绘制一条样条曲线，依次经过点（300,500），（500,700），（725,540），（960,700），起点切向为30度，终点切向为60度。
单击“绘图”工具栏中“样条曲线”按钮，在命令行中输入“300,500”，再按“Enter（回车）”键；在命令行中输入“500,700”，再按“Enter（回车）”键；在命令行中输入“725,540”，再按“Enter（回车）”键；在命令行中输入“960,700”，再按“Enter（回车）”键；保持命令行为默认状态，再按“Enter（回车）”键；在命令行中输入“<30”， 再按“Enter（回车）”键；单击起点上面区域；在命令行中输入“<60”，再按“Enter（回车）”键；单击端点上面区域。
29、请利用菜单绘制封闭样条曲线，依次经过点（500,600），（1180,800），（1375,480），切向为30。
单击“绘图”菜单中“样条曲线”选项；在命令行中输入“500,600”，再按“Enter（回车）”键；在命令行中输入“1180,800”，再按“Enter（回车）”键；在命令行中输入“1375,480”，再按“Enter（回车）”键；在命令行中输入“C”， 再按“Enter（回车）”键；在命令行中输入“<30”，再按“Enter（回车）”键；单击角点上面区域。
30、请利用工具栏按钮绘制样条曲线，将图中二次样条曲线转换成等价样条曲线。
单击“绘图”工具栏中“样条曲线”选项；在命令行中输入“O”，再按“Enter（回车）”键；框选样条曲线（点选样条曲线）；按“Enter（回车）”键。
31、请利用菜单打开图案填充对话框，选择剖面线图案为ANSI31。
单击“绘图”菜单中“图案填充”选项；单击“图案”下拉菜单中“ANSI31”选项（单击“填充图案选项板”按钮）；单击“ANSI”选项卡；双击“ANSI31”图案。
32、请利用工具条按钮打开填充对话框，将图案填充百分比设定为10。
单击“绘图”工具栏中“图案填充”按钮；将“百分比”文本框中值修改为“10”。
33、使用默认设置对区域A进行图案填充。
单击“绘图”工具栏中“图案填充”按钮（在命令行中输入“bhatch”或者“bh”，再按“Enter（回车）”键）；单击“选择对象”按钮；框选图形；按“Enter（回车）”键；单击“确定”按钮。
第三章 辅助定位操作
1、关闭对象捕捉功效。
单击正下方“对象捕捉”命令或在命令行中输入命令“osnap”或者“os”， 再按“Enter（回车）”键；或者直接按“F3”键。
2、请打开自动捕捉设置对话框。
单击“工具”菜单中“选项”按钮（在命令行中输入“options”或者“op”，再按“Enter（回车）”键）；单击“草图”选项卡。
3、请利用菜单命令打开对象捕捉对话框，开启对象捕捉，并增加切点模式。
单击“工具”菜单中“草图设置”选项；勾选“启用对象捕捉”复选框；勾选“切点”复选框；单击确定。
4、请利用状态栏打开“捕捉”功效，并捕捉A、B两点作为对角点绘制矩形。
单击状态栏中“对象捕捉”命令；单击“绘图”工具栏中“矩形”按钮（在命令行中输入“rectang”或者“rec”，再按“Enter（回车）”键）；单击“A”点；单击“B”点。
5、请打开捕捉功效捕捉点B，并在B处绘制单点。
单击状态栏中“对象捕捉”命令（按“F3”键）；单击“绘图”菜单中“点”中“单点”选项（在命令行中输入“point”，再按“Enter（回车）”键），单击“B”点。
6、请利用对象捕捉绘制已知圆同心圆，半径大小为150。
单击“绘图”工具栏中“圆”按钮（在命令行中输入“circle”或者“ci”，再按“Enter（回车）”键）；单击圆心；在命令行中输入“150”，再按“Enter（回车）”键。
7、请在默认设置下，利用对象捕捉绘制经过点“200,600”，与圆弧相切直线。
单击“绘图”工具栏中“直线”按钮（在命令行中输入“line”或者“l”，再按“Enter（回车）”键）；在命令行中输入“200,600”，再按“Enter（回车）”键；单击圆弧上切点处；保持命令行为默认状态，再按“Enter（回车）”键。
8、请利用独享捕捉，使用默认设置绘制正六边形，六边形内接圆与已知圆同心，六边形一条边与已知直线重合。
单击“绘图”工具栏中“正多边形”按钮（在命令行中输入“polygon”或者“pol”，再按“Enter（回车）”键）；在命令行中输入“6”，再按“Enter（回车）”键；单击圆心；在命令行中输入“C”，再按“Enter（回车）”键；单击线段上垂足。
9、请在默认设置下，利用对象捕捉绘制经过点（600,700），与已知直线垂直直线。
单击“绘图”工具栏中“直线”按钮（在命令行中输入“line”或者“l”，再按“Enter（回车）”键）；在命令行中输入“600,700”，再按“Enter（回车）”键；单击线段上垂足；保持命令行为默认状态，再按“Enter（回车）”键。
10、经过菜单打开极轴追踪对话框，启用极轴追踪，并将极轴角设置为30度。
单击“工具”菜单中“草图设置”选项；单击“极轴追踪”选项卡；勾选“启用极轴追踪”复选框；将“增量角”值设置为“30”；单击“确定”按钮。
11、请经过主菜单打开极轴追踪对话框，设置对象捕捉追踪为只采取正交方式进行对象捕捉。
单击“工具”菜单中“草图设置”选项；单击“极轴追踪”选项卡；单击“仅正交追踪”单项选择按钮；单击“确定”按钮。
12、请使用“捕捉自”工具，利用工具栏按钮绘制圆，圆心与矩形右下角点相对坐标为（300,180），半径为200。
单击“绘图”工具栏中“圆”按钮（在命令行中输入“circle”或者“ci”，再按“Enter（回车）”键）；单击“对象捕捉”工具栏中“捕捉自”选项；单击矩形右下角；在命令行中输入“@300,180”，再按“Enter（回车）”键；在命令行中输入“200”，再按“Enter（回车）”键。
13、已知极轴追踪角度设置为30度，请使用极轴追踪方式，绘制经过A点，并与水平直线AB成30度夹角射线。
单击“绘图”菜单中“射线”选项（在命令行中输入“ray”，再按“Enter（回车）”键）；单击端点“A”；绘制一条与线段AB夹角为30°射线（在命令行中输入“<30°”，再按“Enter（回车）”键）。
14、请创建原点位于（120,140）用户坐标系。
单击“工具”菜单中“新建UCS”“原点”选项（在命令行中输入命令“ucs”， 再按“Enter（回车）”键）；在命令行中输入“n”，再按“Enter（回车）”键；在命令行中输入“120,140”， 再按“Enter（回车）”键。
15、请将现有用户坐标系恢复为世界坐标系。
单击“工具”菜单中“新建UCS”“世界”选项（在命令行中输入命令“ucs”， 再按“Enter（回车）”键，在命令行中输入“W”，再按“Enter（回车）”键）。
16、请将坐标系原点移至圆心，坐标轴方向不变。
单击“工具”菜单中“移动UCS”选项（在命令行中输入命令“UCS”，再按“Enter（回车）”键）；在命令行输入“M”，再按Enter（回车）”键；单击圆心。
17、请将图中用户坐标系命名为“新坐标系”。
单击“工具”菜单中“命名UCS”选项（在命令行输入“UCSMAN”，再按Enter（回车）”键）；右键单击“当前UCS”列表中“未命名”，选择右键菜单中“重命名”；将当前坐标系名称修改为“新坐标系”；单击“确定”。
18、请将“捕捉”水平间距设置为10，垂直间距设置为10。
单击“工具”菜单中“草图设置”选项（在命令行输入“dsettings”或者“ds”，再按Enter（回车）”键）；单击“捕捉和栅格”选项卡；将“捕捉X轴间距”值设置为“10”；将“捕捉Y轴间距”值设置为“10”；单击“确定”按钮。
19、请将栅格水平间距设置为5，垂直间距设置为15。
单击“工具”菜单中“草图设置”选项（在命令行输入“grid”或者“dsettings”，再按Enter（回车）”键）；将“栅格X轴间距”值设置为“5”；将“栅格Y轴间距”值设置为“15”；单击“确定”按钮。
20、请将捕捉类型设置为“极轴追踪”。
单击“工具”菜单中“草图设置”选项（在命令行输入“snap”，再按Enter（回车）”键）；在命令行输入“T”，再按Enter（回车）”键；在命令行输入“P”，再按Enter（回车）”键。
21、请将捕捉栅格原点设置在（0,0），旋转角度设置为45度。
单击“工具”菜单中“草图设置”选项（在命令行输入“snap”，再按Enter（回车）”键）；在命令行输入“R”，再按Enter（回车）”键；在命令行输入“0,0”，再按Enter（回车）”键；在命令行输入“45”，再按Enter（回车）”键。
第四章 图形显示控制
1、请利用工具栏按钮缩放视图，使屏幕上尽可能大地显示全部图形对象。
单击“缩放”工具栏中“范围缩放”按钮（单击“标准”工具栏中缩放下拉菜单中“范围缩放”按钮）。
2、请从命令行输入命令，对视图百分比缩放，百分比因子为0.6x。
在命令行输入“zoom”，再按Enter（回车）”键；在命令行输入“s”，再按Enter（回车）”键；在命令行输入“0.6x”或者“0.6xp”，再按Enter（回车）”键。
3、请从命令行输入命令缩放视图，在屏幕上显示整个图形中全部对象。
在命令行输入“zoom”，再按Enter（回车）”键；在命令行输入“A”，再按Enter（回车）”键。
4、请利用菜单命令缩放视图，将当前视图放大1倍。
单击“视图”菜单中“缩放”中“放大”选项。
5、请利用工具栏按钮，将显示在屏左上角五边形平移至右下角显示。
单击“标准”工具栏中“实时平移”按钮；拖动绘图区，将显示在屏幕左上角五边形平移至右下角显示，再按Enter（回车）”键。
6、请利用菜单命令将视图向左平移一次。
单击“视图”菜单中“平移”中“左”选项。
7、请利用菜单打开“鸟瞰视图”窗口。
单击“视图”菜单中“鸟瞰视图”选项。
8、请利用命令功效打开“鸟瞰视图”窗口，并将视图放大至最大。
在命令行输入“dsviewer”，再按Enter（回车）”键；单击“鸟瞰视图”窗口中“视图”菜单中“放大”选项（单击“鸟瞰视图”窗口中工具栏中“放大”按钮）。
9、请利用菜单命令以当前系统默认参数创建名为“视图1”新视图。
单击“视图”菜单中“命名视图”选项；单击“新建”按钮；在“视图名称”文本框中输入“视图1”；单击“确定”按钮。
10、请利用命令打开“视图”对话框，在“命名视图”选项卡中查看当前视图详细信息。
在命令行输入“view”或者“v”，再按Enter（回车）”键；单击“详细信息”按钮。
11、请利用菜单打开“命名视图”对话框，并将“New1”视图置为当前视图。
单击“视图”菜单中“命名视图”选项；在“当前视图”列表中单击“New1”，单击“置为当前”按钮，单击“确定”按钮。
12、请在命令行输入命令，在当前视图中恢复名为“视图1”命名视图。
在命令行输入“view”或者“v”，再按Enter（回车）”键；在“当前视图”列表中单击“视图1”，单击“置为当前”按钮；单击“确定”按钮。
13、请利用菜单打开“命名视图”对话框，并删除名为“新视图”视图。
单击“视图”菜单中“命名视图”选项 ；右键单击“新视图”，选择右键菜单中“删除”选项；单击“确定”按钮。
14、请依次在左右两个适口中分别显示命名视图“living.room”“bedroom2”（请先设置左视口）。
单击“视图”菜单中“命名视图”选项（在命令行中输入“view”或者“v”，再按“Enter（回车）”键）；双击“当前视图”列表中“living.room”选项；单击“确定”按钮；单击右视口；单击“视图”菜单中“命名视图”选项（在命令行中输入“view”或者“v”，再按“Enter（回车）”键）；双击“当前视图”列表中“bedroom2”选项；单击“确定”按钮。
15、请利用菜单命令创建命名平铺视口“123”，将当前视窗分为三个视口，其中左侧有两个视口。
单击“视图”菜单中“视口”中“新建视口”选项；在“新名称”文本框中输入“123”；单击“标准视口”列表中“三个：右”选项；单击“确定”按钮。
16、请利用菜单命令创建命名平铺视口“新视口”，将当前视窗分为两个水平视口，并再次将当前视口分为三个垂直视口。
单击“视图”菜单中“视口”中“新建视口”选项；在“新名称”文本框中输入“新视口”；单击“标注视口”列表中“两个：水平”选项；单击“确定”按钮；单击“视图”菜单中“视口”中“新建视口”选项；单击“标准视口”列表中“三个：垂直”选项；单击“应用于”下拉菜单中“当前视口”选项；单击“确定”按钮。
17、请利用命令功效将当前视口分为四个相等视口。
在命令行输入命令“vports”， 再按“Enter（回车）”键；单击“标准视口”列表中“四个：相等”；单击“确定”按钮。
18、请利用菜单在模型中重生成图形。
单击“视图”菜单中“重生成”选项。
19、请在命令行输入命令，在模型中重生成图形。
在命令行中输入“regen”或者“regenall”，再按“Enter（回车）”键。
20、请利用菜单命令重画图形。
单击“视图”菜单中“重画”选项。
第五章 图层使用和管理
1、请创建名为“粗实线”新图层。
单击“格式”菜单中“图层”选项或者单击“图层”工具栏中“图层特征管理器”按钮（在命令行中输入“layer”或者“la”，再按“Enter（回车）”键）；单击“新建”按钮（右键单击图层列表空白处，选择右键菜单中“新建图层”选项）；请图层名称修改为“粗实线”；单击“确定”按钮。
2、请创建名为“尺寸线”，颜色为索引色中纯蓝色新图层。
单击“格式”菜单中“图层”选项或者单击“图层”工具栏中“图层特征管理器”按钮（在命令行中输入“layer”或者“la”，再按“Enter（回车）”键）；单击“新建”按钮（右键单击图层列表空白处，选择右键菜单中“新建图层”选项）；请图层名称修改为“尺寸线”；单击“颜色”下拉菜单中“蓝色”选项（单击“颜色”下拉菜单中“选择颜色”选项）；单击蓝色“索引颜色5”；单击“确定”按钮。
3、名为“外边线”图层为多出图层，请将其删除。
单击“格式”菜单中“图层”选项或者单击“图层”工具栏中“图层特征管理器”按钮（在命令行中输入“layer”或者“la”，再按“Enter（回车）”键）；单击图层列表中“外边线”图层；单击“删除”按钮（按“Delete（删除）”键）；单击“确定”按钮。
4、请将“尺寸线”图层默认颜色由蓝色改为绿色（索引颜色号为3）。
单击图层列表中“尺寸线”图层（单击“尺寸线”图层“颜色”），单击绿色“索引颜色3”；单击“确定”按钮。
5、请将“图层1”默认线型设置为长点划线（ACAD_IS004W100）。
单击“图层1”“线型”；单击“加载”按钮；单击线型列表中线型“ACAD_IS004W100”；单击“确定”按钮；单击线型列表中线型“ACAD_IS004W100”；单击“确定”按钮。
6、请将虚线“CENTER”载入“线型管理器”对话框。
单击“格式”菜单中“线型”选项（在命令行中输入“linetype”或“lt”，再按“Enter（回车）”键）；单击“加载”按钮；向下拖动滚动条；单击线型列表中线型“CENTER”；单击“确定”按钮。
7、请将图层“实线”线宽设置为0.3毫米。
单击图层列表中图层“实线”；单击“线宽”下拉菜单；向下推进滚动条；单击“确定”按钮。
8、图中多段线以系统默认线宽绘制，请经过线宽设置将系统默认线宽更改为0.4毫米。
