周边建筑物及地下管线保护措施.doc

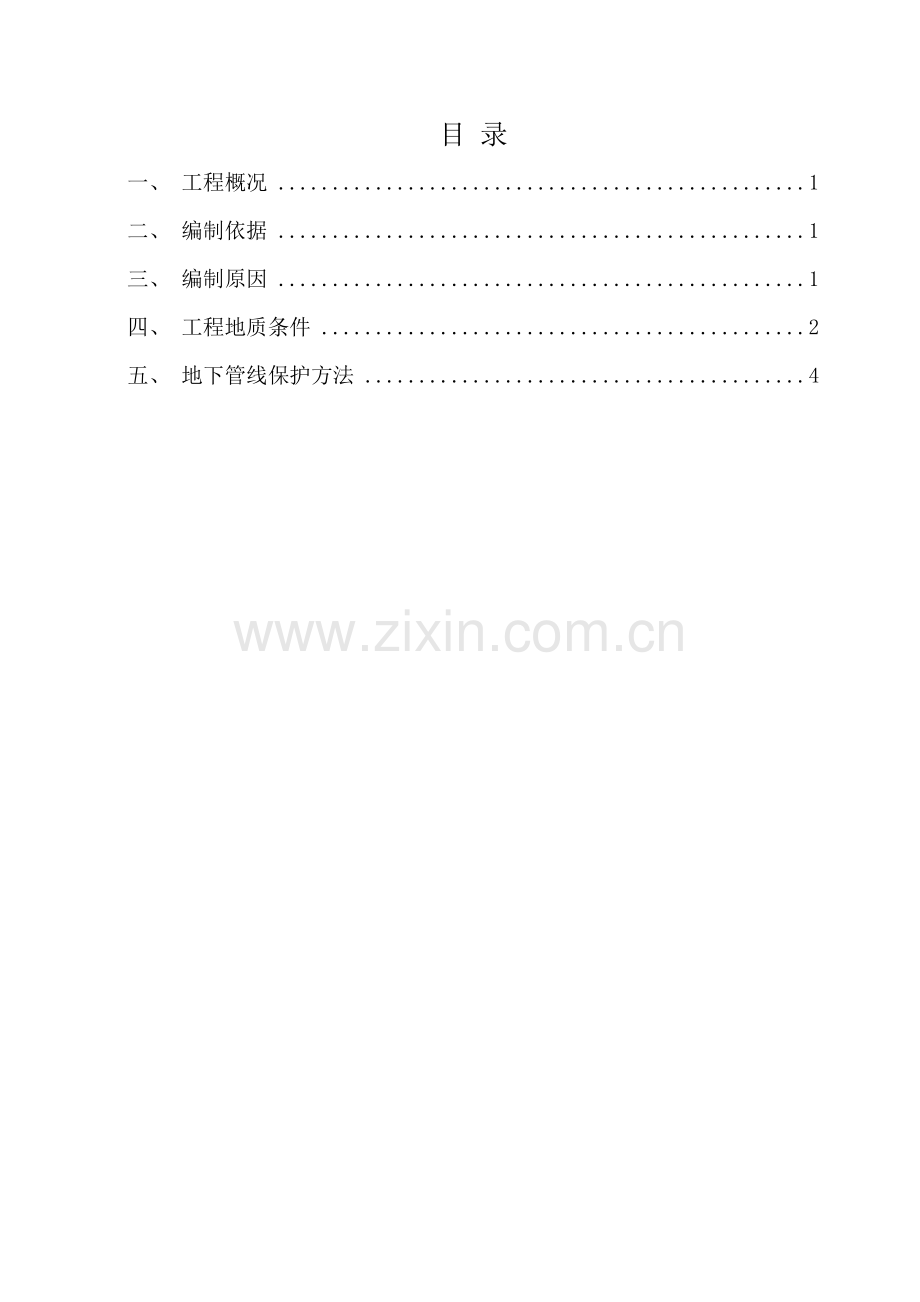

目 录
一、 工程概况 1
二、 编制依据 1
三、 编制原因 1
四、 工程地质条件 2
五、 地下管线保护方法 4

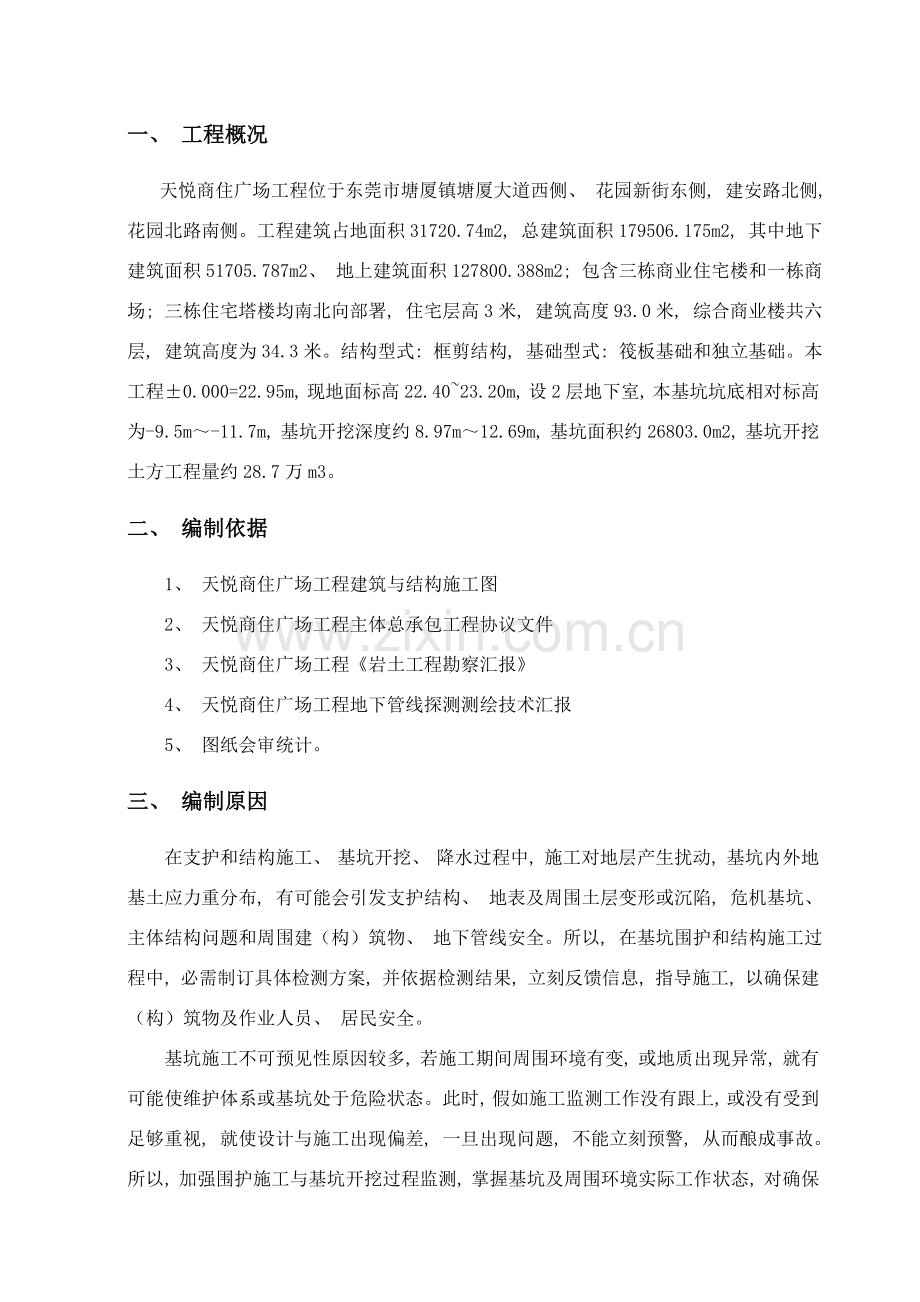

一、 工程概况
天悦商住广场工程位于东莞市塘厦镇塘厦大道西侧、 花园新街东侧, 建安路北侧, 花园北路南侧。工程建筑占地面积31720.74m2, 总建筑面积179506.175m2, 其中地下建筑面积51705.787m2、 地上建筑面积127800.388m2; 包含三栋商业住宅楼和一栋商场; 三栋住宅塔楼均南北向部署, 住宅层高3米, 建筑高度93.0米, 综合商业楼共六层, 建筑高度为34.3米。结构型式: 框剪结构, 基础型式: 筏板基础和独立基础。本工程±0.000=22.95m, 现地面标高22.40~23.20m, 设2层地下室, 本基坑坑底相对标高为-9.5m～-11.7m, 基坑开挖深度约8.97m～12.69m, 基坑面积约26803.0m2, 基坑开挖土方工程量约28.7万m3。
二、 编制依据
1、 天悦商住广场工程建筑与结构施工图
2、 天悦商住广场工程主体总承包工程协议文件
3、 天悦商住广场工程《岩土工程勘察汇报》
4、 天悦商住广场工程地下管线探测测绘技术汇报
5、 图纸会审统计。
三、 编制原因
在支护和结构施工、 基坑开挖、 降水过程中, 施工对地层产生扰动, 基坑内外地基土应力重分布, 有可能会引发支护结构、 地表及周围土层变形或沉陷, 危机基坑、 主体结构问题和周围建（构）筑物、 地下管线安全。所以, 在基坑围护和结构施工过程中, 必需制订具体检测方案, 并依据检测结果, 立刻反馈信息, 指导施工, 以确保建（构）筑物及作业人员、 居民安全。
基坑施工不可预见性原因较多, 若施工期间周围环境有变, 或地质出现异常, 就有可能使维护体系或基坑处于危险状态。此时, 假如施工监测工作没有跟上, 或没有受到足够重视, 就使设计与施工出现偏差, 一旦出现问题, 不能立刻预警, 从而酿成事故。所以, 加强围护施工与基坑开挖过程监测, 掌握基坑及周围环境实际工作状态, 对确保结构安全、 经济、 可靠和施工顺利进行是非常必需。
四、 工程地质条件
4.1 地层岩性
依据钻孔揭露, 场地土层按成因类型可划分为: 第四系人工填土层（Q4ml）、 第四系坡积土层（Qdl）、 残积土层（Qel）和侏罗系基岩层（J）。现仅依据已揭露资料, 自上而下将各土层特征分述以下:
4.1.1 第四系人工填土层素填土（Q4ml）
素填土: 图件和附表代号为①1, 褐灰色、 灰白色、 褐红色, 压实, 关键成份多数以碎石、 砼块及少许粘性土、 砂粒组成, 为近期拆除厂房堆填而成, 表层0.10～0.30m为砼路面, 少数钻孔回填粘性土、 块石（母岩成份为花岗岩）, 直径10～30cm。次层厚0.50～4.70m, 平均2.00m。
该层做标准贯入试验1次, 击数N=11击（修正后击数10.3）。
4.1.2 第四系坡积土层（Qdl）, 为粉质粘土
粉质粘土: 图件和附表代号为②, 褐黄色、 褐灰色、 褐红色, 可塑～硬塑, 关键成份以粘粉粒为主, 含石英砂粒及角砾, 手搓有砂感, 土质较均匀, 干强度高, 韧性中等。该层分布于场地内多数钻孔, 该层厚度0.40～5.80m, 平均1.98m, 层顶埋深0.50～4.70m, 层底埋深1.00～9.10m。
该层做标准贯入试验25次, 校正后剔除2次, 统计数23次, 实测标贯击数为N=6～24击, 标准值12.1击(校正后击数标准值为10.7击)。
4.1.3 残积土层（Qel）, 粉质粘土为泥质粉砂岩、 炭质泥岩风化残积而成
粉质粘土: 图件和附表代号为③, 灰黄色、 暗红色、 灰黑色等, 土芯状态呈可塑-硬塑状, 由泥质粉砂岩、 粉砂质泥岩、 炭质泥岩风化残积而成, 浸水易软化、 崩解, 手搓有砂感。该层分布于场地内多数钻孔, 该层厚度0.60～11.50m, 平均3.77m, 层顶埋深0.50～6.80m, 层底埋深1.10～14.00m。
该层做标准贯入试验32次, 标贯击数为N=8～35击, 标准值16.1击(校正后击数标准值为13.9击)。
4.1.4 基岩层（J）, 图件和附表代号为④, 场地范围内关键揭露基岩层为强风化泥质粉砂岩、 炭质泥岩～微风化泥质粉砂岩。
1）强风化泥质粉砂岩、 炭质泥岩: 图件和附表代号为④1; 暗红色、 青灰色、 灰黑色、 灰黄色等, 原岩结构基础破坏, 残岩结构可辨, 可用镐挖, 干钻可钻进, 岩芯呈半岩半土状、 土夹岩状, 少数呈碎块状, 岩块质较软, 场地多数钻孔夹有薄层中风化岩, 钻进相对较为缓慢, 岩块相对较硬。该层分布于整个场地, 全部钻孔都有揭露, 该层厚度1.50～15.90m, 平均7.16m, 层顶埋深0.50～14.00m, 层底埋深5.20～20.60m。
该层做标准贯入试验23次, 标贯击数为N=50～63击, 标准值54.2击(校正后击数标准值为46.0击)。
2）中风化泥质粉砂岩: 图件和附表代号为④2; 暗红色、 青灰色, 砂质结构, 层状结构, 岩体风化裂隙发育且风化不均一, 岩体破碎, 岩芯呈短柱状、 饼状为主, 少数呈长柱状、 碎块状, 岩质较新鲜, 质较硬。该层分布于整个场地, 仅部分钻孔ZK26未见揭露, 该层厚度0.60～16.00m, 平均5.16m, 层顶埋深5.20～20.60m, 层底埋深11.30～31.00m。依据钻探揭露地质情况还应注意该层存在强风化软弱夹层, 可见于钻孔ZK06、 ZK20、 ZK28, 钻孔ZK06强风化夹层厚度为1.60m、 7.00m, 钻孔ZK20强风化夹层厚度为0.50m, 钻孔ZK28强风化夹层厚度为4.50m。
4.2 场地地下水
4.2.1 场地岩土层渗透性
场地地下水关键为裂隙水及上层滞水, 上层滞水关键贮存于表层填土中, 裂隙水关键贮存在强风化、 中风化及微风化岩层中。地下水关键接收大气降水下渗及周围地表水侧向补给, 以蒸发及地下渗流方法排泄。场地内人工填土层①1属强透水层, 强风化、 中风化、 微风化基岩为弱～中等透水层, 其它各岩土层均为相对隔水层或微弱透水层。钻探期间实测钻孔静止水位埋深为0.40～3.80m, 地下水位改变幅度较大, 标高为18.52～23.44m。水位关键受地形地貌、 大气降水、 自然蒸发及季节性等原因而改变。
按地层富水情况及透水性, 对本场地地层评述以下:
1）素填土层为强透水层, 富水性较弱。
2）坡积粉质粘土层、 残积粉质粘土、 强风化～微风化层为相对隔水层, 富水性较弱。
4.2.2 地下水腐蚀性
依据地下水化验结果, 本场地为Ⅱ类场地环境, 按地层渗透性属B类, 场地地下水对混凝土结构具微腐蚀性, 对钢筋混凝土结构中钢筋具微腐蚀性, 场地地表土对混凝土结构及钢筋混凝土结构中钢筋具微腐蚀性。
五、 地下管线保护方法
在土方开挖前依据提供天悦商住广场工程地下管线探测测绘技术汇报, 作为土方开挖依据。依据地下管线分布情况, 我们项目部总体上:
（l） 思想上要对管线保持高度重视;
（2）人工开挖样洞, 施工前必需全部暴露清楚, 便于保护;
（3）落实专员负责;
（4）管线保护工作首先办好监护, 后落实专门方法, 这么能有效地加以保护。
5.1 施工工艺选择
5.1.1 在地下管线较多区域施工时, 应该选择对管线扰动较小施工工艺, 不宜采取荷载大重型机械施工工艺, 在选择对土体产生挤压、 引发土体变形和产生不均匀沉降施工工艺时, 应尽可能分阶段进行, 以减小对附件管线扰动;
5.1.2 管线周围土体加固。一是施工前对地下管线与施工区之间土体进行注浆加固; 二是施工结束后对管壁或井壁松散土和孔隙进行注浆充填加固;
5.1.3 对于埋深较大而又临近施工区域管线, 能够采取隔离法, 经过多种桩来限制管线周围土体位移, 避免振动或挤压管线, 也能够经过在施工部位和管线之间挖出空间, 以起到隔断挤压力和振动力作用;
5.1.4 对于施工开挖后裸露在外管线, 能够经过采取支撑或悬吊等方法来减小土体开挖后管线变形和位移;
5.1.5 在雨季施工时, 应注意防治洪水对管线及周围土体冲涮。
5.2 管线保护方法
为确保公用管线在施工期间安全, 本企业确定以下具体管线保护方法, 并在施工过程中认真落实实施。
5.2.1 项目部组成以项目经理总负责, 项目部安全部、 工程部组成管线保护领导小组, 加强深坑开挖、 排水沟开挖、 电缆埋设等施工期间对原有管线保护工作;
5.2.2 教育每个工人从思想上高度重视保护公用管线关键性及损坏公用管线危害性, 尤其是在路口周围, 现场操作人员在施工过程中更应高度重视。
5.2.3 依据甲方提供开挖区域内管线分布图, 在埋设管线位置悬挂警示牌; 管线分布图中, 可能有部分管线在平面图中未显示出来或者图示中给出位置不够正确, 施工时, 开挖上部5～6m土层时应小心, 应有专员指挥, 仔细观察, 待其位置暴露后通知甲方及相关部门进行妥善处理后再进行开挖。严禁下列行为:
（1）上部开挖时未有指挥人员或对基坑清况不了解即私自开挖;
（2）碰到管线不上报即自行开挖;
（3）管线未处理完成或未许可即野蛮开挖。
5.2.4 在沟槽开挖前必需开好样洞, 摸清周围管线实际走向、 分布情况, 对于地下管线情况不明地段, 应该人工优异行试挖, 严禁盲目使用机械开挖, 造成野蛮施工, 破坏地下管线。
5.2.5 发生意外情况处理方法: 在施工中万一出现意外情况, 应该临危不乱, 首先向相关管线单位反应, 要求组织抢救: 其次立刻汇报自己上级主管部门领导, 保护事故现场, 把出事地点护栏或红白带围起来, 组织临时纠察队, 预防伤害行人或事故扩大, 立刻组织人力、 物力、 财力、 配合公用管线单位全力以赴投入抢险任务, 缩短抢险时间, 使管线立刻恢复, 降低国家损失。事后要根据“三不放过”标准分析事故原因．分清事故责任, 提出整改方法．杜绝类似事故发生, 并对相关人员进行通报批评或处罚等。
