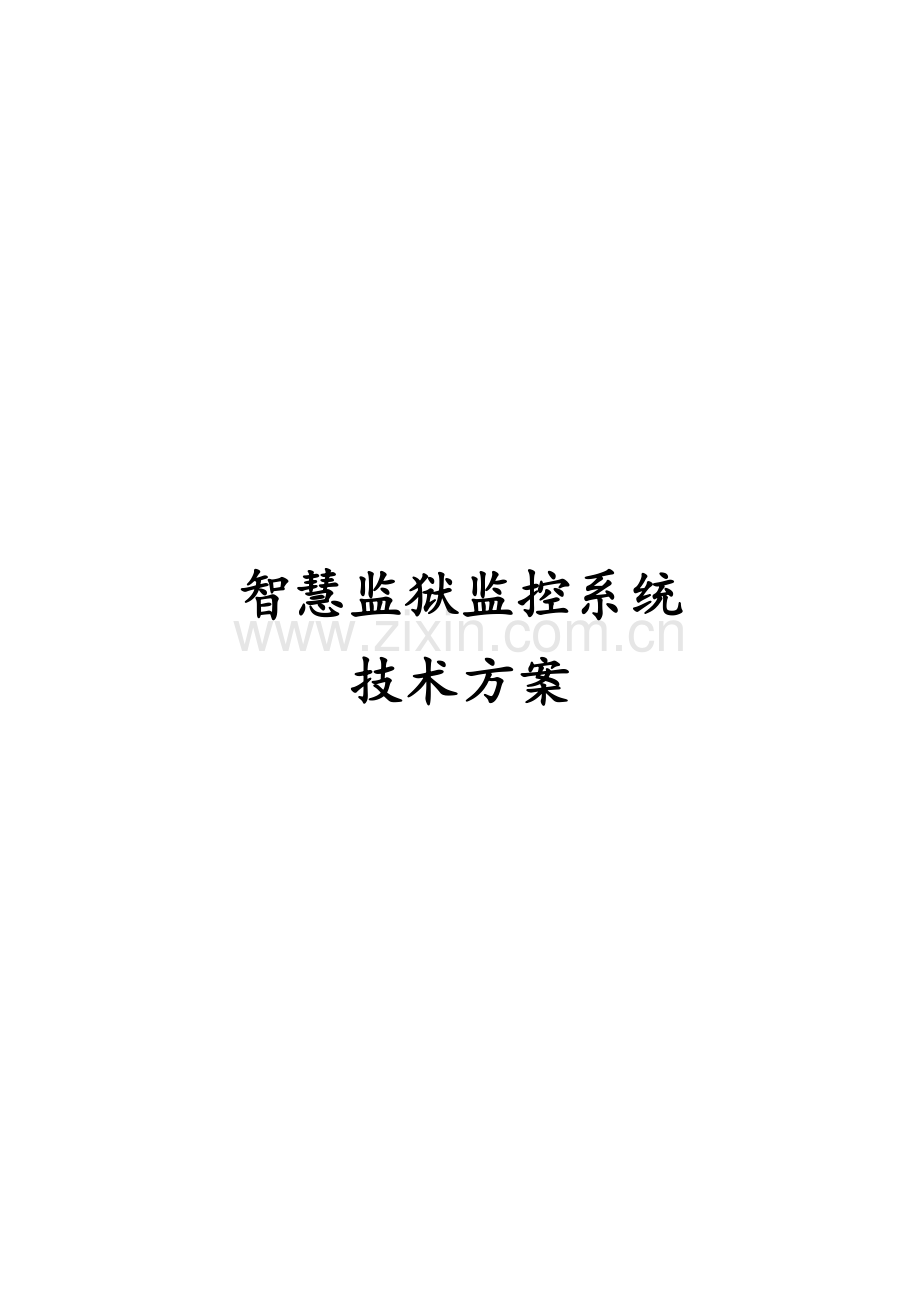

智慧监狱监控系统技术方案.docx

智慧监狱监控系统
技术方案

目 录
1 概述 3
2 方案总体要求及可行性分析 4
2.2 系统总体要求及需求分析 7
2.3系统可行性分析 8
2.3系统设计标准 8
3 方案总体设计 9
3.1 系统结构图 9
3.2 系统原理说明 12
3.2.1 前端 12
3.2.2 中队监控室 12
3.2.3 大队监控室 13
3.2.4 监狱中控室 14
3.3 该方案特点 17
4 前端建设 18
4.1 智能周围警戒 18
4.2 狱舍监控 20
4.3 监狱内道路监控 20
5中控室建设 21
5.1中心硬件部分 21
5.2中心软件部分 22
6 系统主要设备技术参数 27
6.1智能视频分析处理器 27
6.2主控服务器 29
6.3转发服务器 30
6.4解码服务器 32
6.5存放服务器 33

1 概述
伴随宽带网络普及和行业管理部门对管理水平提升需求增加，城市公安、交通、金融、环境保护、电力、医疗、教育等管理部门对城市范围内大型联网安全与视频监控平台需求也在这两年开始大量增加，其中尤其以城市公安和金融领域需求最为突出。
在城市公安领域，公安部门正在大力进行科技强警示范城市建设，首批22个城市城市治安监控系统已经开始实施，科技强警示范建设城市将达成180个，而最终我国660个城市和1642个县城都需要上基于网络公共安全与图像监控系统。
而在金融领域，在过去几年中，国内各大国有银行和商业银行依照中国人民银行总行和公安部关于银行图像监控系统数字化改建要求，已经建设完成了大量基层网点数字化监控系统建设改造工作，现在也已经开始进行各种联网监控管理系统改造试点工作。
伴随网络传输技术、图像编解码技术成熟，实现这些新兴行业客户需求已经取得了重大突破，现在详细实现重点有三点，监控硬件设备、宽带传输网络和联网监控管理软件。
作为国家重点关注司法领域，监控应用不停深入使得本事域对技术先进性和稳定等提出了更高要求，在市场上传统模拟方案已经广泛应用在各个行业，伴随数字化系统推出，很多行业开始使用模数结合或全数字化系统取代传统模拟方案，而且数字化系统以其不可代替优越性必定会在很快后成为监控领域主流，本方案就是结合了某监狱详细需求，提出了一套纯数字监控系统设计，在方案先进性及稳定性上都得到了保障。
2 方案总体要求及可行性分析
2.1 监狱安防系统特点
因为监狱安防系统特点复杂，详细以下：
l 监狱有犯人、管理人员、后勤人员、武警等；
l 犯人有男、女之分，老年、中年、青年之分，轻犯、重犯之分，服刑长短之分，已经服刑时间长短之分；
l 通常监狱管理模式有小队、中队、大队之分。一个监狱有三至十来个大队，一个大队有三到六个中队，一个中队有三至六个小队，通常是以中队为基础管理模式，有生活场所、劳动场所、活动（放风）场所等；
l 通常分成两大区：办公区和关押犯人区域；
l 外围是武警管理和值勤，武警是独立一个体制；
l 劳动场所会可能有工具和设备等；
l 教育方式为电视、广播、操演、开会、上课、对讲等；
l 监狱是个小社会。有男女老少之分，且吃、喝、拉、睡均在里面，通常看病医疗也在里面；
l 监狱重大事故一定要严防。比如：犯人逃走、意外死亡、犯人闹事、安全生产、清洁饮食等；
l 晚上：监舍内低照度，而周界是高照度，有还有探照灯；
l 监狱管理是半军事化；
l 物防（铁门、铁栅栏、围墙等）是监狱防范基础，墙有一定强度；
l 门禁：以机械门、机械锁为主，电子门锁是起管理作用，强度是靠铁门和栅栏门等；
l 通道设计：管理通道和犯人通道二者要分离，通道设计应多重考虑，有些通道可设置一些迷宫、死胡同等；
l 场所分管理者场所（办公楼、生活楼等）和监舍（卫生间、小放风、大放风劳动场所，居住场所等）；
l 监狱、看管所、戒毒所、青少年监狱、妇女监狱等不一样名称监狱他们都有基本类似之处，也有其特殊地方；设计者一定要区分对待，分别加以考虑；
l 进出监狱人、物和车辆一定要监看；
l 进出门车辆检验和管理是关键点位，有些监狱进出还有金属探测器或门，毒品、爆炸物等物品检测设备，比如：对进出车辆还有车底探测和检测设备；
l 电视监控：通常是以中队为基础管理，中队图像传到中队监控。其中部分图像传至大队和监狱中控室。大队和监狱中控室可调看中队任意一幅图像，但不能同时调看全部。现在还有一个模式就是将全部图像都聚集监狱中控室，监控中控室将一部分送给中队和大队看；
l 需要与上级部门及时联络时能够采取视频、音频、数据等方式 ，经过电话线、PTSN（公用电话网）、ADSL等专用局域网、无线网传输达成。不过利用时需要注意三点：首先，因为保密起见，因特网是不能用；其次，当少数人看少数图像时，可适当利用业务网，但一定要控制数据流量，不要妨碍到业务网正常使用；最终，若数据量大时一定要建立为安防使用专网。通常是千兆网，百兆网是远远不够用；
l 保持与友邻或驻守武警联络，有信号（部分图像和通讯）应传给武警，或与当地公安机关保持一定联络；
l 犯人家眷探望时需要对他们携带物品进行检验，并要对探视期间进行监督，因而就需要有探访犯人管理系统（比如：发号、叫号、对讲等）；
l 犯人GPS定位系统，该系统能够随时了解犯人当前在何处；若犯人偏离要求区域，系统会自动报警，这么就可及时处理；
2.2 系统总体要求及需求分析
1） 经过搭建平台，实现远程监视及时掌握监狱内全部角落安全动态。网点有报警时，监控中心可经过查看监视信息最快了解现场情况，方便采取对应方法。监控中心经过实时监看，也可能发觉网点异常情况，并采取方法。
2） 远程视频控制系统能将监控系统经过计算机网络使其能够抵达桌面计算机上，从而与信息管理系统和办公自动化系统融合在一起，愈加好为管理服务，提升管理水平和效率。
3） 图像监控系统及资料统一规范化管理。远程数字监控系统实现后，全部控制由监控中心完成，监控资料也集中存放于监控中心，实现网点监控系统和资料统一规范化管理。
4） 本系统选取网络数字矩阵，最大管理330路复合图像到电视墙。支持手动切换、组切换和联动切换，支持回放图像切换输出。
2.3系统可行性分析
技术防范产品数字化已经实现，产品亦走向成熟，网络化安全防范系统已经在国内外大量投入使用，所以，本项目在关键基础技术方面是完全可行，主要是合理利用、科学集成问题。
集中联网监控
包括到本项目标关键技术以下：
n 媒体数字化技术：国内媒体统计类技防产品早已走向数字化，从早期MJPEG到MPEG-1再到MPEG-4（SP、ACE、AVC）均是非常成熟数字化产品。尤其是MPEG4算法成熟和H.264算法不停改进，给降低网络数据传输占用带宽提供了根本技术确保。
n NVR存放技术：经过多年发展，系统级NVR数字产品已经成熟并在多个领域取得广泛应用，安防产品系统平台已经出现了成熟产品。
n 多媒体网络技术：实时传输协议RTP/RTSP已经成熟，MSTP技术构建银行安全保卫专用传输网络，结合前端设备码流抑制（带宽控制）功效，能够实现安全保卫信息实时传输，并与其余业务信息系统合理占用网络资源，发挥网络资源最大效率。
2.3系统设计标准
本套监控系统设计须严格按照甲方要求且恪守以下标准。
先进性：本系统采取国际上技术先进、性能优良、工作稳定监控设备，使整个系统应用在相当长一断时间内保持领先水平。
可靠性：系统可靠性标准应贯通于系统设计、设备选型、软硬件配置到系统施工全过程。
方便性：监控系统操作应具备灵活简便，人机界面友好，易于掌握特点，操作人员能够方便进行使用及维护，使整个系统功效得以最大化实现。
扩展性：整个系统采取全IP设计思绪，使用分布式存放、集中控制方式。使得前端设备能够轻松做到无限扩容。
3 方案总体设计
针对以上通用和特殊要求，我们专门针对方案要求实际情况进行了本方案设计。
3.1 系统结构图
音视频子系统、门禁子系统、对讲子系统、高压电网子系统、智能视频分析子系统。系统布署以下列图所表示。
系统逻辑架构以下：

图表 1系统逻辑架构图

依照监狱管理建制，本系统采取中队监控室——大队监控室——监狱中控室三级监控模式，而管理层则采取监控PC进行网络客户端监控。系统由前端（含中队监控室）、传输网络、远端（总控室）、客户端监控（管理层办公室监控PC）组成。前端采集到相关信息经过硬盘录像机DVR、NVR(或视频服务器)入网上传，其余子系统信息亦经过网络进行传输。
该方案说明：
1、 中队控制室：接收前端摄像机视频讯号；至有能控制前端管理平台，通常有2~4路供当地监视器监看和2~4路视频讯号上传大队；前端来视频讯号经过视频分配器一路至智能分析，同时另一路至硬盘录像机（DVR）当地录像，该DVR配有显示器可观看单路数字视频或者多路（4/9/16）画面数字视频，该DVR还具备DVS（视频服务器）功效，它能够经过专用局域网上传2~4路数字视频至大队控制室；网络摄像机直接进NVR进行存放同时经过专用局域网上传数字视频至大队控制室。
2、 大队监控室：大队主控服务器+监视器，若一个大队6~8个中队，每个中队向大队上传4路视频讯号，大队向监狱中控室传12~24路视频讯号，大队还有主控服务器和解码服务器，可经过专用局域网看中队上传数字视频讯号，大队也能够经过专用局域网控制中队服务器和中队DVR，大队没有存放功效。
3、 监狱中控室：来自大队视频讯号和来自（周界，公用走道、办公区）模拟视频讯号，中控室配有视频监控管理平台，该管理平台输出讯号一部分可上电视墙，一小部分视频上传到管理局，也能够经过视频服务器将模拟视频转换数字视频信号经过专用局域网向管理局上传（后者已是现在惯用方法）。监狱中控室能够经过矩阵控制讯号控制各中队和各大队矩阵，该控制讯号是经过专用局域网向下传。监狱中控室有一定量存放能力，处理中队大队不论区域和备用量。
4、 监狱管理局：管理局也能够经过控制讯号（经过专用局域网）看到前端任一个视频讯号，但数量有限，这是节约方案。现在能看到两组数字视频，一组是经过DVR传来，另一组是经过监狱中控室视频服务器传来。
3.2 系统原理说明
3.2.1 前端
前端网点设备主要由前端摄像机、报警设备、硬盘录像机、智能分析处理器、网络设备组成。
前端摄像机直接接入硬盘录像机、NVR即可，若为带云台摄像机或球机，我企业硬盘录像机可兼容多个云台解码器协议，惯用如PELCO-D、PELCO-P、三星等。
报警设备具备多样性，门禁、外部报警、110报警等，有些是网点原有一些设备或原有110报警系统（含报警主机）。原理上，我们视频服务器提供低电平报警输入设备接口和开关量报警输出接口，对于红外报警探测器、烟感报警探测器、门禁开关等，可直接利用该报警接口实现报警及联动等功效。
对于此次系统中需要用到门禁设备，需提供门禁主机通讯协议进行添加，经过视频服务器RS232口与门禁系统相连，以实现本监控系统与门禁系统通讯。
每个监控点均由同轴电缆将模拟信号传至监控机房，当传输距离较远时，可适当增加信号放大器或者直接铺设光纤传输。
3.2.2 中队监控室
中队监控室设置在每栋单体建筑一层监区值班室内。内设监控主机若干台，对监控点信号进行采集、（A/D）转换和存放，并经过网络端口进行网上传输。
中队监控室配置硬盘录像机，依照前端网点实际摄像机数量，选择8路硬盘录像机，每台硬盘录像机可选配x个硬盘，在前端可实现一个月录像资料保留，实现图像双备份。硬盘录像机具备RJ45接口，可直接接入对应网络设备。硬盘录像机采取TCP网络传输协议，可预防丢包现象发生，并支持断点续传功效，确保录像数据在数据中心完整保留。

3.2.3 大队监控室
大队监控室主要是实现监视和调度，能够同时实现多路音视频同时管理、任选任意路实时监视（听）、任意路云台控制、任意路报警采集、远程输出、动态录像、报警联动以及电子地图等功效。
3.2.4 监狱中控室
监狱中控室设置在监区大门综合楼顶层，设视频监控网络中心，经过网络对整个监狱监控点进行监控管理，同时具备监视、监听、远程控制、报警联动以及电子地图等功效。另设管理服务器和屏幕墙，实现对监控画面配置和监视，以及对前端存放设备和视频采集设备管理。系统可进行定点画面、组合画面、画面巡迴等监控模式灵活设置。
中控室主要功效：
1) 功效总览：在视音频网络管理中心、监控主机及监控PC上配置“电子地图”系统，现场输入各监控区域及监控点地址，实现“数字监狱”监控管理，这么能更加快捷、更直观地表现监控环境、更方便地实现多功效控制。
2) 存放管理功效：总控室存放配置服务器能够针对前端各个视频采集设备（如，DVR）和IP存放设备进行配置，以指定某个DVR直接往哪台IP存放设备存放视频数据。这个存放配置服务器完全不一样于以往存放服务器，它仅仅用于管理和配置前端设备存放方式，而实际视频数据并不从它过（前端DVR能够直接使用FTP或iSCSI协议把数据送往IP存放），这使得该设备几乎没有什么负荷，确保稳定，不会成为瓶颈。另外，存放配置服务器还具备IP存放设备检索功效，当然，经过前端DVR也能够直接在IP存放设备中进行录像数据检索。
3) 视频转发功效：主控服务器除了能够运行平台管理软件外，还能够配置或管理流媒体服务器，即其它全部客户端想进行回放和实时监视都能够经过该流媒体服务器实现。同时，该主控服务器还能够配置客户端以组播方式直接监控前端设备，从而所占有IP骨干网带宽都是一路视频流带宽，从而节约了大量网络带宽。
4) 电子地图及分层功效：用户可把全部监控点位置输入电脑中，以图示形式进行显示。当需要监控某一监控点时可直接点击该点，即可监看该点画面。对目标环境层次进行再现，当用户点击不一样层次节点时，能快速刷新和显示对应层次画面。这些画面能够是现场摄像机拍摄到场景，也能够是建筑物剖面图。
5) 系统自检及应答功效：系统中任意一台监控主设备工作异常（如信息传递、存放发生故障等），故障点及总控室均能及时报警、进行历史统计和处理恢复；处理结果相互确认；远端主机能遥控任一台前端DVR开、停机。
6) 接警功效: 电子地图在警情发生时表示方式和警情处理恢复上将有更恰当表现。比如，一旦发生警报，电子地图将会快速定位目标地点、拉响警报声音、在屏幕墙上出目标地点摄像拍摄到场景、警情范围闪烁、相关元器件运作状态、警报资料信息显示、警报资料统计、目标通道闪烁等等，能为警员及时地提供第一手资料，实现真正报警联动。
7) 报警声音:考虑到播放警报声音时可能会与其余设备发生抢占声卡通道现象，使用Direct Sound 后台播放报警，Direct Sound 使用声音叠加技术，不会发生声音等候或者出不来现象。
8) 警灯和警铃:作为一个监控报警设备，视音频网络数字矩阵能提供警灯和警铃控制，一旦发生报警，能依照关联情况，打开警灯和警铃，通知对应警员处理。
9) 巡视功效:作为一个控制伎俩，能查看每个摄像设备所拍摄到任何内容，它直接直观地播放现场收录影画，达成领导视察岗位目标。提供云台等控制，还能操作查看不一样角度角落。
10) 网络传输功效：码流、时限管理功效；双码流传输及备份功效。不但在局域网内可很好地传输音视频流，在广域网上也可经过低带宽传输，为未来远程联网奠定基础。
11) 软件支持：总控室采取专用远程监控软件，可与前端硬盘录像主机软件配套相使用，其主要功效以下：
² 同屏16路音视频全实时显示播放，网络双向对讲。
² 实时移动侦测，移动报警。
² 支持当地录像，支持远程调阅全部主机录像资料及信息。
² 支持电视墙系统。
² 支持LAN、WAN、DDN、ISDN、ADSL、internet网络。
² 可远程设置各硬盘录像机系统参数。
² 远程视频监控(巡视)—可点选任一监控主机多路图象或进行预设巡视。
² 远程云台镜头控制—远程控制监控网点主机连接云台镜头。
² 远程接警—接收监控网点主机上传报警，经过设置可实现联动录像，并可设置报警前后录像时间，接警后自动切换到报警视频及多媒体电子地图。
3.3 该方案特点
以中队为基础，前端摄像机至中队控制室，中队控制室有模拟矩阵、DVR、DVS功效硬盘录像机，这么部分模拟视频讯号送大队（通常4~6路）上，中队通常是一个监视器看十六画面，为了看全方面情况，也能够在DVR显示器上看十六画面，然后十六画面也可看单画面，另外一路或二路单画面在监示器上显示，这两个单画面是为了监看主要事件和情况，单面面上能够经过切换看到前端每一个摄像机。
每中队4~6路模拟送到大队，大队只监看，没有存放，有模拟矩阵，矩阵输出向中控室传送12~16路视频讯号。通常情况：中队是一层楼面，大队是一幢楼。通常一个大队有三至六个中队。一个中控室管六到十几个大队。
² 图像模拟视频讯号是一级一级向上传，也就是从中队→大队→监狱（中控室→管理局。它们是经过模拟视频矩阵向上传，虽每级上传部分路图像，但可经过遥控见到前端每一路图像；
² 中队选取硬盘录像机，可将几路数字视频讯号送到局域网，中队、大队、监狱管理局，这么能够经过局域网看到几路数字视频讯号，注意DVR功效有限，见到路数也就有限；
² 在中控室具备DVS（视频服务器）这么上级能够经过专用局域网看到下级数字视频讯号，经过遥控能够看到前端任一个图像，但不是同时看到每一个；
² 这方案另一个主要特点：控制讯号是经过专用局域网，理论上：中队、大队、中控室均可相互控制，实际控制还是有权限，通常还是向下控制单向，因数字控制讯号占有信息量较小，通常不含影响专用局域网主要功效需求。部分图像数字讯号上专用局域网，这是一个补充方面，只适适用于少数领导使用，不然话会严重影响这一个专用局域网正常利用。注意这一专用局域网是指监狱系统专用局域网，为了彻底处理讯道拥堵，应另建为电视监控用专用局域网才行；
² 这种方案在较长时间内是主流方案，最大优点是：省钱、图象质量好，没有延迟时间设备成熟等。
4 前端建设
4.1 智能周围警戒
监控需求：
监狱周界使用12个固定摄像头，每个摄像头负责60～120米距离内警戒。监狱对周围警戒有尤其要求。需要对试图经过虚拟警戒线行为进行报警，联动各种处理。
方案图：

功效描述：
在周围围墙和内部虚拟警戒线之间有3.5米间距，每个摄像头分管一块区域，并具备区域内物体识别功效，同时在虚拟警戒线上设置电子绊线智能识别功效。
1) 首先，用户能够在视频画面上设置好电子绊线位置，即和内部虚拟警戒线重合即可。
2) 当有物体经过电子绊线时候，首先设备依照图像分析物体是人还是其余动物，假如是人，那么设备端进行报警，提醒保卫人员处理，同时进行报警录像。假如是小动物，则不作反应。
3) 当物体在报警区域内出现时候，不论是什么物体，设备端都进行报警，提醒保卫人员处理，同时触发报警录像。
4) 高精度智能处理技术。整体系统精度最小单位能够确保8×8象素，即在采取高精度摄像机后，能够确保在距离100米内准确实现电子绊线技术。
4.2 狱舍监控
监控需求：
每栋狱舍内都安装有监控设备，最少每层楼都有摄像头进行监控。这类监控和通用室内监控比较类似。
功效描述：
通常狱舍为5层楼左右，每层楼楼梯口安装一个固定摄像头，门厅里再安装一个摄像头，总共6路视频左右，一栋狱舍安装一台8路DVR，支持多个报警输入输出，完全满足一栋楼内监控需要。
4.3 监狱内道路监控
监控需求：
监控在监狱内路上行走和跑动人。
功效描述：
使用普通室外球机，安装在吊装支架上。图像接入附近狱舍DVR上。
5中控室建设
监狱监控中心首先需配置端口足够交换机，该交换机需支持1000M网络，推荐采取cisco品牌。详细型号依照整个网络实际情况进行选型。
5.1 中心硬件部分
主要配置硬件设备以下列图中所表示：

系统方案说明：
中心主要管理服务器部分设备为控制管理服务器和存放服务器。控制管理服务器和存放服务器实际上组成了分布式管理系统。管理服务器上安装一级中心管理软件和存放管理软件，主要实现对全网安全管理（用户权限分配、登陆认证等）、日志统计、配置管理。存放服务器上安装二级管理软件和存放软件，主要实现各种数据管理和转发，其中包含前端数据和磁盘阵列数据。
5.2 中心软件部分
授权用户能够经过网络对辖区内前端任意一路监控图像进行实时调看，能够检索和回放历史录像资料，能够控制视频矩阵和云台。
用户通常采取C/S方式与监控中心服务器相连，内部用户能够直接经过网络交换机接入监控中心服务器，由服务器转发来自用户各种数据请求和控制命令；外部用户在接入专网时候，必须要经过安全隔离设备才能接入服务器。
内部专门岗位用户，还能够经过C/S客户端对系统进行访问和数据录入。C/S客户端直接访问中心管理服务器。
C/S客户端功效：能够实现对网络内全部数字图象设备网络监视、控制、查询、浏览、刻录、电子地图报警等功效，支持对报警系统远程布撤防操作和实时监控，支持对门禁系统远程实时进出监视、远程开关控制，能够外接对讲耳麦实现和现场对讲指挥功效。
C/S客户端还能够绑定本机解码卡或矩阵卡，成为网络数字矩阵，将数字压缩数据解压成模拟信号，作为电视墙模拟输入。
中心软件部分布署图见下列图（可参考硬件结构图进行对应）：

专业视频监控平台软件
监控中心系统包含服务器和客户端程序（以下列图）。服务器包含控制服务器、存放服务器两部分，当计算机开启后，服务器将自动运行，无需用户进行干涉。客户端程序包含中心客户端和网络解码卡配套软件。
中心管理组件主要实现以下功效：
A. 用户管理功效：用户管理模块，负责用户连接监听、建立、通讯，用户状态登记、用户权限判定等；
B. 权限管理功效：经过服务器软件对用户进行权限（含访问存放数据权限）、用户组设定，用户在分控端登陆时，首先需要经过服务器进行认证，方可登陆，登陆后依照服务器分配权限对对应前端进行控制；
C. 设备信息管理：对全部前端网点设备信息、配置等管理；
D. 设备分布管理（电子地图）：可对前端网点进行电子地图设置，依照前端网点位置、属性等进行电子地图管理；
E. 中心实现组件管理：对存放服务器（中心实现组件需安装在存放服务器中）进行管理，包含登陆用户访问、网络资源、日志统计等；
F. 与其它应用通讯管理：主要是指中心管理组件与存放管理组件之间通讯；
G. 网络资源管理：可依照某一台存放服务器当前连接情况和网络情况，动态分配前端网点图像存放位置；
H. 日志管理：可对前端设备情况、报警信息、用户登陆、各种操作进行日志统计和管理。
中心转发组件主要实现以下功效：
A. 数据接收：可经过中心管理组件建立连接后，直接接收前端网点图像，降低服务器端网络压力；
B. 协议转换：负责标准协议和其余各种协议之间转换，经过该协议转换，能够使用同一个协议对不一样设备进行访问；
C. 数据转发：主要实现数据包内存共享，降低软件系统给操作系统内存和网络带来冲击，而提升系统性能；
D. 日志管理：对各种登陆、报警信息等日志进行管理；
存放服务软件
A. 它属于分布式系统软件，主要由存放管理组件及存放实现组件组成，在系统中由一个存放管理组件实例和多个存放实现组件实例在运行。
B. 存放管理组件主要实现以下功效：
C. 存放实现组件管理：对下面各个存放服务器进行管理，包含数据存放、网络资源、登陆用户等；
D. 存放数据索引数据库访问：在管理服务器上建立磁盘阵列数据索引，便于网络分控进行查询；
E. 与中心服务软件通讯：经过两种软件通讯，实现用户权限认证和各种信息互通；
F. 日志管理：对数据调阅、数据备份等日志进行管理；
G. 存放实现组件主要实现以下功效：
H. 数据保留：经过存放服务器将前端网点图像数据转存到对应磁盘阵列中；
I. 数据索引数据库建立及访问：由存放服务器与管理服务器通讯连接，实现索引数据库建立及访问，可实现对多台存放服务器统一管理，即对多个磁盘阵列进行统一管理；
J. 数据访问：各分控经过管理服务器认证后，与对应存放服务器建立连接，然后对磁盘阵列中数据进行访问；
K. 数据管理：主要指循环境保护存时实现策略，即确保将多个磁盘阵列作为一个整体进行数据管理，预防数据覆盖时间不一情况；
L. 日志管理：统计各分控对本存放服务器访问日志等信息；
软件组件通讯关联图（标识数据传输关联性）：

关联图描述：
² 整个关联图指出了全部图像数据传输流程。箭头表示数据流向，连线表示数据流链接；
² 前端网点NVS与中心管理服务器关系为n对1关系，即：前端多台NVS对应同一套专业视频监控平台软件，全部图像数据也是多个网点图像均传输到服务器，由服务器转发；
² 报警客户端、通用客户端、电视墙管理软件与中心服务软件均为多对一关联；
² 通用客户端若需要观看前端网点图像，需首先与中心服务器连接，然后前端网点图像经由对应服务器转发至对应分控，同时将监看图像存放至磁盘阵列中；若要调阅磁盘阵列中数据，则需一样经过中心服务器认证处理后，由存放服务器直接将磁盘阵列中数据转发至对应分控；
² 当有分控对前端网点进行图像监控时，监看图像数据会同时保留到磁盘阵列中，此时，存放管理组件会统计该段文件存放位置及数据编号，在下次进行续传时只是补齐没传数据即可，无需再传。
² 存放管理组件与存放实现组件为1对多关联：存放管理组件可动态对存放实现组件进行即时管理，即网点数据被存放管理组件动态分配到不一样存放组件中，真正将全部磁盘阵列进行统一管理。

6 系统主要设备技术参数
6.1智能视频分析处理器

该处理器是基于TI达芬奇高性能DSP芯片开发设备，具备稳定性高、功耗低等优点。经过管理软件可组建大型智能视频监控系统，能接入数万路前端摄像头设备。
其技术参数以下：
指标
参数
功效
安全帽检测、安全服检测、安全带检测、电动吊篮人员超载检测、脚手架倾斜检测、卸料平台超载检测、塔吊异常检测、区域入侵检测、警戒线穿越检测
视频诊疗
DSP处理器
TI达芬奇芯片
视频
视频输入
1路
视频输出
1路
支持视频压缩标准
H.264
支持视频压缩码率
64kbps-4Mbps
视频码率控制
变码率和恒定码率
视频画质
可调
视频帧率
PAL： 1-25可调
NTSC：1-30可调
接口与协议
报警输入
2路
报警输出
2路
网络接口
RJ45
网络协议
TCP/IP,UDP,RTP,RTCP,HTTP
维护接口
RS232
云台控制接口
PELCO-D,PELCO-P,YAAN
工作环境及外形尺寸
电源
12V/mA开关电源
功耗
<10w
工作温度
-20到+65度
工作湿度
10%-90%

6.2主控服务器
企业级 高性能 高稳定性

产品描述：
*是DVMS体系中关键, 是人机交互最主要步骤, 用于对系统资源管理和操作。
*支持对前端模块远程设置, 升级程序, 用户管理, 备份数据等。
*监测其它模块工作状态, 一旦异常, 给出报警信息。
*一个监控中心最少可配置一套主控模块就能够管理一批前端模块， 也可建立全功效和大规模监控中心。
*大型数字安防系统可按需求配置多个监控中心，任意组成系统。
技术参数：
型号
JS-9000C
处理器
64位双核处理器
内存
4G
网络接口
RJ45 10M / 100M / 1000M自适应以太网口，可选多网卡
硬盘接口
SATA II
操作系统
全内存操作系统
显示输出
VGA / DVI / HDMI
显示分辨率
1280 x 1024，1680 x 1050，1920 x 1080
前端设备
多厂家H.264 / MPEG4 编码设备、报警设备、门禁、IP语音等
尺寸
2U
工作电压
AC220V ± 10% ，50 ～ 60Hz
额定功率
100 ～ 200W
工作温度
-10℃ ～ +55℃
工作湿度
20% - 80%RH
6.3转发服务器

产品描述 ：
大部分前端模块位于监控现场， 远离控制中心， 带宽是有限， 为了使每个摄像机画面在前端模块出口处只有一个视频数据流， 在网络数据聚集处安装转发（流媒体）模块。转发（流媒体）模块支持级联。在分布集中式体系中， 经过合理配置转发模块， 能够有效提升网络运行效率。

技术参数：
型号
JS-9000R
处理器
64位四核处理器
内存
4G
网络接口
RJ45 10M / 100M / 1000M自适应以太网口，可选多网卡
硬盘接口
SATA II
操作系统
全内存系统
显示输出
VGA / DVI / HDMI
显示分辨率
1280 x 1024
前端设备
多厂家H.264 / MPEG4 编码设备、报警设备
尺寸
2U
工作电压
AC220V ± 10% ，50 ～ 60Hz
额定功率
400W
工作温度
-10℃ ～ +55℃
工作湿度
20% - 80%RH

6.4解码服务器

产品描述：
*画面分割、画面大小、画面布局任意
*画面上墙数量不限制，可组建大型数字电视墙
*支持在任何一个监视器中调看任意摄像机图像
*支持将网络中任意摄像机编成任意个序列
*每个摄像机图像停留时间可定义
*可同时接入模拟视频、数字高清视频
技术参数：
型号
JS-VDC-01
处理器
64位四核处理器
内存
4GB
网络接口
RJ45 10M / 100M / 1000M自适应以太网口
硬盘接口
SATA II
操作系统
全内存系统
数字输入编码
H.264 / MPEG4
数字输入分辨率
D1、Half-D1、CIF、720P、1080P
数字输出接口
HDMI / VGA / DVI，（提议每屏 1920 x 1080）
数字输出个数
1屏
解码能力
36路CIF/24路D1/12路720P/8路1080P
画面布局
最多可设16种模式，每种均可自定义画面布局
其它
支持图片显示，支持显示回放画面，支持多厂家编码设备
工作电压
AC220V ± 10% ，50 ～ 60Hz
额定功率
400W
工作温度
-10℃ ～ +55℃
工作湿度
20% - 80%RH
6.5存放服务器
企业级 高性能 高可靠性 千兆网络存放系列

产品型号： JS-NVR-5516
产品描述：
JS-NVR-5516是一款纯数字型NVR产品，能够经过网络接收IP网络摄像机、视频编码器码流，并存放至当地磁盘，支持16个SATAII硬盘。支持多人同时对实时和历史图像预览、智能检索和回放，支持联网、高清、移动和智能扩展应用，能够实现分布布署。
* 纯数字型NVR采取X86全内存系统，系统运行稳定永不感染病毒
* 功效强大、简单易用，能够实现预览、录像、录像回放、报警控制、配置管理等功效
* 支持智能搜索，当有目标移动到预设检测线时, 进入暂停, 点播放键后继续高速播放, 查找下一个事件
* 支持电子放大功效，在预览图像和回放图像时候能够实时对画面进行实时放大显示
* 独特硬盘录像管理技术，连续几年录像不降低硬盘录像性能
* 提供网络SDK，第三方应用软件可实现实时图像，回放，抓图，启停录像/设撤防等操作
*画面分割、画面大小、画面布局任意
*画面上墙数量不限制，可组建大型数字电视墙
*支持在任何一个监视器中调看任意摄像机图像
*支持将网络中任意摄像机编成任意个序列
*每个摄像机图像停留时间可定义
*可同时接入模拟视频、数字高清视频
技术参数：
处理器
64位双核处理器
内存
4G
网络接口
RJ45 10M / 100M / 1000M自适应以太网口
硬盘位
16块
硬盘接口
SATA II
操作系统
全内存操作系统
热插拔磁盘
可选
RAID级别
支持RAID0、1、5、10
最大数字输入
96路
输入编码格式
D1、CIF、DCIF、1920 x 1080
当地管理
支持
电源冗余
可选
管理软件
NVR系统管理软件
其它
支持报警录像、定时录像、手动录像、管理软件控制录像
尺寸
3U
工作电压
AC220V ± 10% ，50 ～ 60Hz
额定功率
600W
工作温度
-10℃ ～ +55℃
工作湿度
20% - 80%RH
