工程技术资料策划.doc

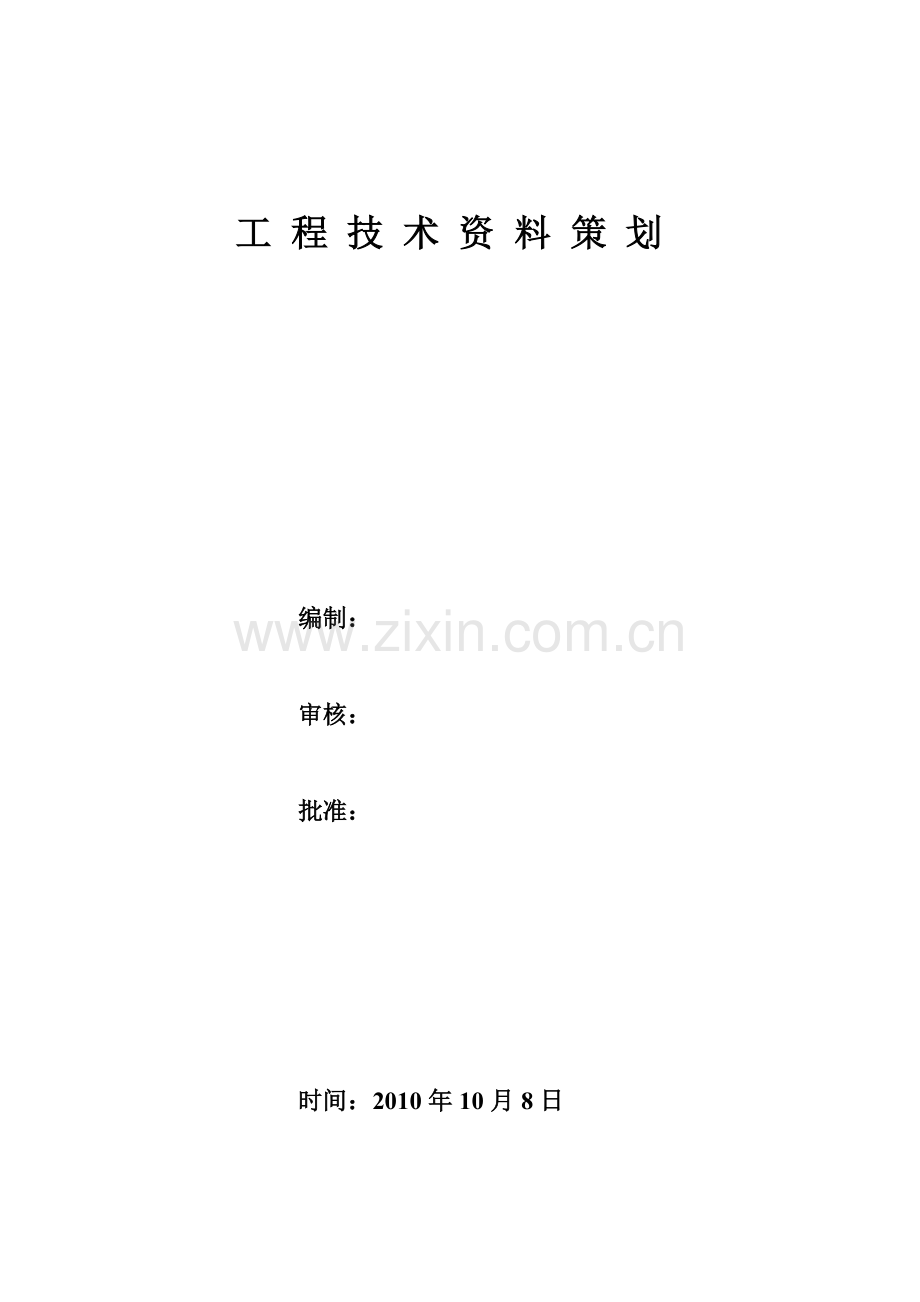

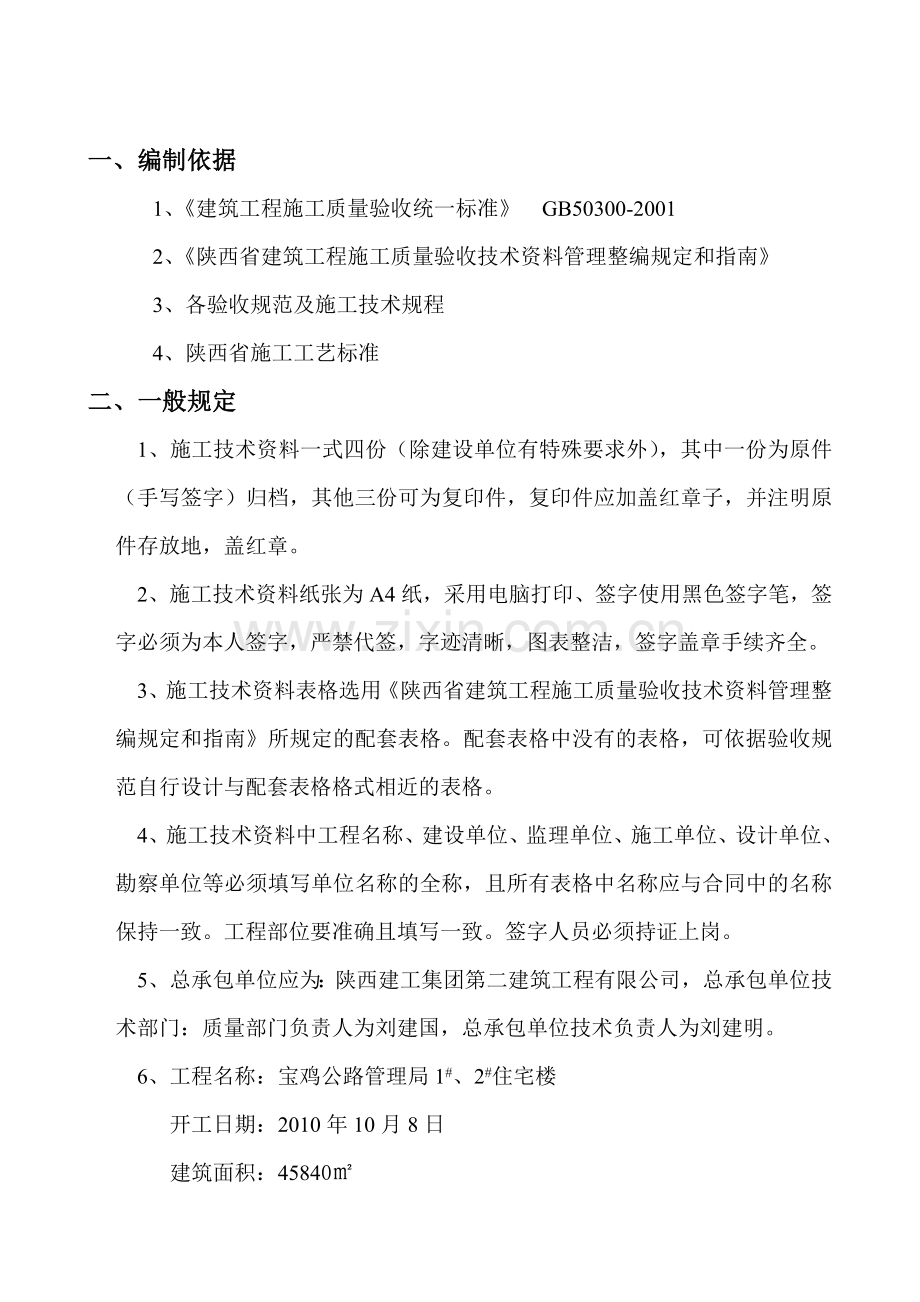

工 程 技 术 资 料 策 划 编制：审核：批准：时间：2010年10月8日一、编制依据1、建筑工程施工质量验收统一标准 GB50300-20012、陕西省建筑工程施工质量验收技术资料管理整编规定和指南3、各验收规范及施工技术规程4、陕西省施工工艺标准二、一般规定 1、施工技术资料一式四份（除建设单位有特殊要求外），其中一份为原件（手写签字）归档，其他三份可为复印件，复印件应加盖红章子，并注明原件存放地，盖红章。2、施工技术资料纸张为A4纸，采用电脑打印、签字使用黑色签字笔，签字必须为本人签字，严禁代签，字迹清晰，图表整洁，签字盖章手续齐全。3、施工技术资料表格选用陕西省建筑工程施工质量验收技术资料管理整编规定和指南所规定的配套表格。配套表格中没有的表格，可依据验收规范自行设计与配套表格格式相近的表格。4、施工技术资料中工程名称、建设单位、监理单位、施工单位、设计单位、勘察单位等必须填写单位名称的全称，且所有表格中名称应与合同中的名称保持一致。工程部位要准确且填写一致。签字人员必须持证上岗。5、总承包单位应为：陕西建工集团第二建筑工程有限公司，总承包单位技术部门：质量部门负责人为刘建国，总承包单位技术负责人为刘建明。6、工程名称：宝鸡公路管理局1#、2#住宅楼 开工日期：2010年10月8日 建筑面积：45840三、施工技术资料的组成1、施工质量管理及竣工验收综合资料建设单位应提供立项、审批等文件，其他由施工单位形成、收集、归档。项目建议审批文件 可行性研究审批文件 工程立项审批文件 计划任务书审批文件 用地审批文件 规划许可证建设单位提供的资料 环保审批文件 消防审批文件 防雷审查文件 施工图审查批准文件 质量监督申报书 中标通知书 施工许可证 地质勘察报告 人工地基检测报告 定线成果表以上文件中的工程名称，建筑面积应一致，日期应符合建筑法的规定。总包单位资质证明文件 工程概况表 （见表04-B1001） 建设工程主要审批文件一览表 （见表04-B1003） 开工报告 （见表04-B1004） 竣工报告 （见表04-B1005） 建设单位各责任主体单位名称及主要负责人情况 （见表04-B1006） 工程项目施工管理人员名单 (见表04-B1007) 拟选试验单位资质报审表及资料 （见表04-B1014） 见证人员授权书 （监理单位提供） 取样送检人授权书 （见表04-B1012） 施工单位 各技术工种操作技工登记表 （见表04-B1048） 形成的资料 单位工程划分及承包范围记录 施工组织设计报批表及施工组织设计（见表04-B1008） 专项施工方案报批表及专项施工方案（见表04-B1008） 施工现场质量管理检查记录 （见表04-B1039） 单位（子单位）工程质量竣工验收记录（见表B1044） 单位（子单位）工程质量控制资料核查表（见表B1045） 工程安全和功能检验或抽查记录 （见表B1046） 单位（子单位）工程观感质量检查记录（见表B1047） 分部工程验收各方会签表 （见表04-B1027） 分项工程质量验收记录（见表B1040） 单位（子单位）工程竣工验收评价书 （见表0B1028） 中间交接检验记录 （见表04-B1024） 工程质量责任单位地基验槽验收记录（见表04-B1060） 观感质量检查记录 （见表04-B1061）施工组织设计（施工方案）报批表：该表是张通用表，当为施工组织设计报批表时，施工方案应划掉，当为施工方案报批表时，施工组织设计应划掉。当建筑面积超过15000m2时，应先由分公司主任工程师审核，审核完毕并将审核的问题修改后送公司生产部由公司生产部组织生产、技术、安技、动力进行审核，审核完毕由公司生产部送总工程师进行审批。土方开挖土钉墙支护地下室顶板模板施工方案 大体积混凝土施工方案 钢筋工程施工方案 模板工程施工方案 混凝土工程施工方案 地下防水工程施工方案 基础砌体工程施工方案 土方回填施工方案 填充墙工程施工方案* 专项施工方案 建筑装饰装修工程施工方案 建筑屋面工程施工方案 临电施工组织设计 落地脚手架施工方案 附着式升降脚手架 大模板施工方案 质量通病防治施工方案 2010年冬期施工方案 试块留置施工方案 施工测量施工方案 塔吊防碰撞施工方案 施工现场事故应急准备与响应预案 安全文明施工方案2、分部（子分部）分项工程检验批质量验收记录由施工单位按照工程施工顺序、建筑工程分部（子分部）工程、分项工程划分表依次对检验批工程、分项工程、子分部工程、分部工程进行验收。3、工程质量控制资料工程质量控制资料由规范强制性条文检查记录、建筑结构工程技术资料、隐蔽工程验收记录、各类施工过程记录、建筑与结构原材料、试件试验等组成。4、建筑与结构工程安全和功能检验或抽查记录沉降观测记录、室内环境检测由建设单位组织有资质的相关单位检测并出具报告提供给施工单位。施工单位检验抽查的记录资料有：屋面淋水蓄水试验记录多水房间泼水、蓄水试验记录地下室防水效果检查记录建筑物垂直度、标高、全高测量记录抽气（风）道检查记录外窗试验报告节能、保温测试记录5、竣工图图纸一般采用蓝晒图，竣工图应是新蓝图，所有竣工图均应加盖竣工图章。竣工图章的基本内容应包括: 竣工图字样、施工单位编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。竣工图章尺寸为:50mm 80mm。竣工图章使用不易褪色的红印泥，应盖在图标栏上方空白处。利用施工图改绘竣工图，必须标明变更修改依据，凡施工图结构工艺、平面布置等有重大改变或变更部分超过图面1/3 的，应当重新绘制竣工图。6、施工日志由施工单位施工员负责填写，记录要全面、连续。该表施工情况记录栏：应注明施工部位，操作班组长姓名，参加验收人姓名，质量情况，验收情况，材料构配件进场记录栏，应注明材料品种，规格，材质单编号，外观质量。四、施工中技术资料的形成 （按工程施工顺序）（一）地基与基础工程1、定位测量放线记录 根据规划部门、总平面图摘录定位坐标、高程。 规划部门的定位坐标、高程控制摘录（见表C1201）定位测量放线 使用的表格 施工放线控制网记录 （见表C1202） 报验统一用A10表格报监理单位验收。2、土方开挖使用的表格：土方开挖工程检验批质量验收记录表（表A1001）土方开挖检验批划分：一般一个单位工程应划分为一个检验批，每一个检验批中，一般选取不少于10个代表点进行检查评定。3、土方工程按设计及规范要求开挖完成后进行工程普探，遇墓、穴、井等，按设计要求处理问题坑，建设单位组织监理、施工、设计、勘察单位进行地基验槽。工程普探报告 （普探单位提供） 地基验槽记录 （见表C1106） 工程质量责任单位地基验槽验收记录 （见表B1060） 分部（子分部）工程通过验收各方会签表（见表B1027）使用的表格 土壤分层回填现场试验记录 （见表C1101） 分层回填现场抽样试验点位示意图（见表C1104） 地基处理记录 （土壤分层）隐蔽工程验收记录 （见表04-B1023） 土方回填工程检验批质量验收记录表（见表A1002）工程报验统一用A4报验申请表报监理单位验收。试验提供：土壤击实报告。本工程地基为天然地基地基经静载试验，承载力达到要求后开始垫层施工。 4、基础垫层放线 使用的表格施工放线验收记录 （见表C1203）5、基础垫层模板工程：分模板安装工程和模板拆除工程。 模板安装工程检验批质量验收记录表（见表A2001）模板安装工程使用的表格 现浇砼模板安装施工记录（见表C1214） 模板拆除工程检验批质量验收记录表（见表A2003）模板拆除工程使用的表格 现浇砼模板拆除施工记录（见表C1214） 现浇结构外观及尺寸偏差检验批质量验收记录表（见A2011）模板、钢筋、混凝土工程均按施工缝划分检验批，一般按不同结构件抽查10%，后续施工过程中所有模板工程按照模板安装完成和模板拆除后分别按上表检查验收，填写后报监理单位验收。6、垫层混凝土工程，分砼浇筑申请和砼施工完成后的施工记录。 砼浇筑申请表 （见表C1210） 砼浇筑申请使用的表格 砼配合比用水量调整及开盘鉴定记录（见表C1211） 砼原材料及配合比设计检验批质量验收（见表 A2006） 用A13表统一报监理单位审批。 其中砼配合比用水量调整及开盘鉴定记录根据试验室出具的配合比进行换算填写： 混凝土配合比及浇筑施工记录（见 C1212）砼施工记录使用表格 混凝土全过程施工记录（ C1213） 混凝土坍落度检查记录（见表C1217） 砼施工检验批质量验收记录表（见表A2007） 后续施工过程中混凝土工程按照浇筑申请和浇筑完成后的施工记录检查验收，报监理单位验收。7、基础钢筋工程 钢筋加工工程检验批质量验收记录表（见表A2004）使用的表格 钢筋安装工程检验批质量验收记录表（见表A2005） 纵向受力钢筋电渣压力焊检验批质量验收记录表（H6103-04） （钢筋）隐蔽工程验收记录（见表04-B1023） 后续施工过程中所有钢筋工程按照以上表格检查验收，填写后报监理单位验收 8、地下防水工程A、防水砼按照砼工程使用的表格增加防水砼检验批质量验收记录（见表A1033表） B、卷材防水层 卷材防水层检验批质量验收记录表（见表 A1035）使用的表格 细部构造检验批质量验收记录表（见表A1039） 防水卷材）隐蔽工程验收记录（见04-B1023） 地下室工程施工完成后，要对地下室渗漏水情况进行检查，填写地下室防水效果检查记录（见表D1002）9、基础砌体工程 砖砌体工程检验批质量验收记录表（见表A2017） 构造柱配筋砌体配筋、拉结筋施工记录（见表C1228）使用的表格 砌体质量控制施工记录（见表C1227） (拉结筋、墙体)隐蔽工程验收记录（见表04-B1023）10、土方回填（室内外回填） 土壤分层回填现场试验记录 （见表C1101） 分层回填现场抽样试验点位示意图（见表C1104）使用的表格 （土壤分层）隐蔽工程验收记录（见表04-B1023） 土方回填工程检验批质量验收记录表（见表A1002）11、其他 A、砼按不同强度等级进行汇总评定，基础工程与主体工程分开。 B、砂浆按不同强度等级进行汇总评定，基础工程与主体工程分开。 C、分部（子分部）分项工程验收分项工程质量验收记录表（见表B1040）分部（子分部）工程质量验收记录表（见表B1041）0.00以下工程完成后，砼构件龄期达到28天，对工程实体进行钢筋保护层厚度检测和砼强度回弹，符合设计和规范要求后，施工单位对地基及基础、地下室工程进行自评报监理单位，由建设单位组织基础验收。分部工程子分部工程分项工程地基与基础无支护土方土方开挖，土方回填，基坑支护有支护土方土钉墙支护地基处理砂和砂石地基地下防水防水混凝土，卷材防水层，细部构造混凝土基础模板，钢筋，混凝土，后浇带混凝土砌体基础砖砌体（二）主体结构工程本工程检验批划分按施工段划分1#楼主体分项工程检验批的划分为1-11-18/1-H1-A轴、1-191-36/1-H1-A轴；2#楼主体分项工程检验批的划分为2-12-18/1-H1-A轴、2-192-36/1-H1-A轴；主体工程同地基与基础工程，按照工程施工工序，每一分项工程施工完成，检查验收，填写相应的表格报送监理单位验收。1、测量放线使用的表格多层、高层的各层放线测量记录（见表C1204）2、钢筋工程 钢筋加工工程检验批质量验收记录表（见表A2004） 钢筋安装工程检验批质量验收记录表（见表A2005） 使用的表格 纵向受力钢筋闪光对焊检验批质量验收记录（见表H6101-04） 钢筋电渣压力焊接头检验批质量验收记录表（见表H6103-04） （钢筋）隐蔽工程验收记录（见表04-B1023）3、模板工程 模板安装工程检验批质量验收记录表（见表A2001）模板安装工程使用的表格 现浇砼模板安装施工记录（见表 C1214） 模板拆除工程检验批质量验收记录表（见表A2003）模板拆除工程使用的表格 现浇砼模板拆除施工记录（见表C1214） 现浇结构外观及尺寸偏差检验批质量验收记录表（见表A2011）4、混凝土工程 砼浇筑申请表 （见表C1210）砼浇筑申请使用的表格 砼配合比用水量调整及开盘鉴定记录（见表C1211） 砼原材料及配合比设计检验批质量验收（见表 A2006） 混凝土配合比及浇筑施工记录C1212） 混凝土全过程施工记录（见表C1213） 砼施工记录使用表格 混凝土坍落度检查记录（见表 C1217） 砼施工检验批质量验收记录表（见A2007）5、砌体工程 填充墙砌体工程检验批质量验收记录表见表A2020） 构造柱配筋砌体、拉结筋施工记录（见表C1228）使用的表格 砌体质量控制施工记录（见表C1227） (拉结筋、墙体)隐蔽工程验收记录（见表04-B1023）分部工程子分部工程分项工程主体结构混凝土结构模板，钢筋，混凝土砌体结构填充墙砌体地基与基础工程、主体结构工程两大分部工程验收由建设单位组织监理、施工、设计、勘察单位共同进行验收。（三）建筑装饰装修 建筑装饰装修工程按照设计做法选择相应的检验批进行填写。有面层覆盖上道工程的，需做隐蔽验收；外墙装饰为面砖的，要做外墙饰面砖粘结力试验；有防水要求的地面要做蓄水试验，填写：有防水要求的地面蓄水试验记录（见表D1003）。分部工程子分部工程分项工程建筑装饰装修地面 基层：灰土垫层，砼垫层，找平层，隔离层面层：水泥砂浆整体面层，砖面层，大理石面层抹灰一般抹灰门窗木门制作，木门安装，特种门安装，门窗玻璃安装饰面砖饰面砖粘贴涂料水性涂料涂饰细部护栏和扶手制作与安装（四）建筑屋面 建筑屋面工程按照设计选择相应的屋面，按从下往上构造做法填写相应表格。下道工序覆盖上道工序的需做隐蔽验收。建筑屋面分部工程中防水层施工完成后，要进行屋面淋（蓄）水试验。1、屋面找坡层 使用的表格（屋面找坡层）隐蔽工程验收记录（见表04-B1023）2、屋面找平层 屋面找平层检验批质量验收记录表（见表 A4002）使用的表格 （找平层）隐蔽工程验收记录（见表04-B1023）3、卷材防水层 卷材防水层检验批质量验收记录表（见表A4003）使用的表格 （找平层）隐蔽工程验收记录（见表04-B1023） 屋面淋（蓄）水试验记录（见表D1001） 细部构造检验批质量验收记录表（见表A4010）分部工程子分部工程分项工程建筑屋面卷材防水屋面找平层，卷材防水层，细部构造（五）建筑节能分部工程子分部工程分项工程建筑节能屋面节能，墙体节能,门窗节能，地面节能屋面节能平屋面保温层为100厚憎水膨胀珍珠岩板使用表格：屋面节能工程质量验收记录表GB50411-2007墙体节能1、外墙外保温：本工程外墙外保温采用现浇混凝土外保温系统使用表格：墙体节能工程质量验收记录表GB50411-20072、填充墙：本工程0.0以上外墙填充墙、分户墙及卫生间围护墙、楼梯间、电梯井围护墙均为承重粘土多孔砖，其余为混凝土承重空心砖墙。使用表格：墙体节能工程质量验收记录表GB50411-2007门窗节能本工程住宅外窗为塑钢中空玻璃门，阳台为塑钢中空玻璃门，进户门为保温密闭防盗门。使用表格：门窗节能工程质量验收记录表GB50411-2007地面节能一层地面铺20厚XPS保温板使用表格：地面节能工程质量验收记录表GB504112007 （六）对照强制性条文，检查施工过程中有无违反强文要求的，填写强制性条文检查记录表 基地基础工程各规范强文检查记录表（见表 C1002）使用的表格 （基础）砼结构工程规范强文检查记录表（见 表C1003） （基础）地下防水工程规范强文检查记录表（见表C1007）（主体 ）砼结构工程各规范强文检查记录表（见表C1003）使用的表格 （主体）砌体工程规范强文检查记录表（见表C1005）使用的表格 （屋面）屋面防水工程规范强文检查记录表 （见表C1007） 使用的表格 （装饰装修）装饰装修工程各规范强文检查记录表（见表C1008）统一标准（GB503002001）规范强文检查表（见表C1001）五 、建筑与结构原材料、成品、半成品资料1、钢材 钢材材质证明文件应与钢材所携带的标牌相符。按规格及数量要求分别取样试验，出据合格的试验报告。钢材材质单上注明原件存放处、供货单位质量专用章、供货数量、时间、经办人签字及经办人身份证号码、工程使用部位、收货人签字及收货日期。2、水泥 水泥合格证应与进场水泥包装袋上(袋装水泥)上标识相符。取样试验，试验报告分水泥安定性报告、3天强度报告、28天强度报告。水泥进场，供货单位应提供水泥安定性及3天强度报告，后补28天强度报告单。3、砖、砌块 材料进场时，供货单位提供出厂合格证，检验报告，建筑节能材料和产品备案登记证。施工单位取样送检，出据复试报告。4、砂石 进场复试报告5、防水材料 合格证、检验报告，进场取样复试报告 防水材料分防水卷材、防水涂料、止水条等6、其他材料有 焊条、焊剂（合格证） 地砖、面砖（合格证，检验报告，进场复试报告） 花岗岩（合格证，检验报告，放射性物质检测报告） 油漆、涂料（合格证，检验报告） 门窗、玻璃（合格证，检验报告） 所有材料检验报告或合格证上应注明原件存放处，工程使用部位、数量、供货单位红章。六、工程技术资料的收集、整理、归档1、项目部应设专职资料员，进行工程技术资料管理。2、工程技术资料要按照档案要求做到；字迹工整、填写清楚、不得涂改、签字签章齐全、内容符合规范、并采用A4纸打印。 3、工程技术资料的建立、收集必须与工程施工进度同步，做到：整理及时、真实齐全、分类有序、便于查阅。4、工程技术资料应按专业分类组卷规整，并统一编目、编码、标识、登记、妥善保管、以便于跟踪检索。5、按照创优要求，应保留施工过程必须的影像资料，以备制作多媒体资料，供工程创优报验。
