Altium Desiger一个项目中多个原理图和多个PCB一一对应方法
1.首先建立对应电路原理图和PCB文件, 结果如图1所表示

图1

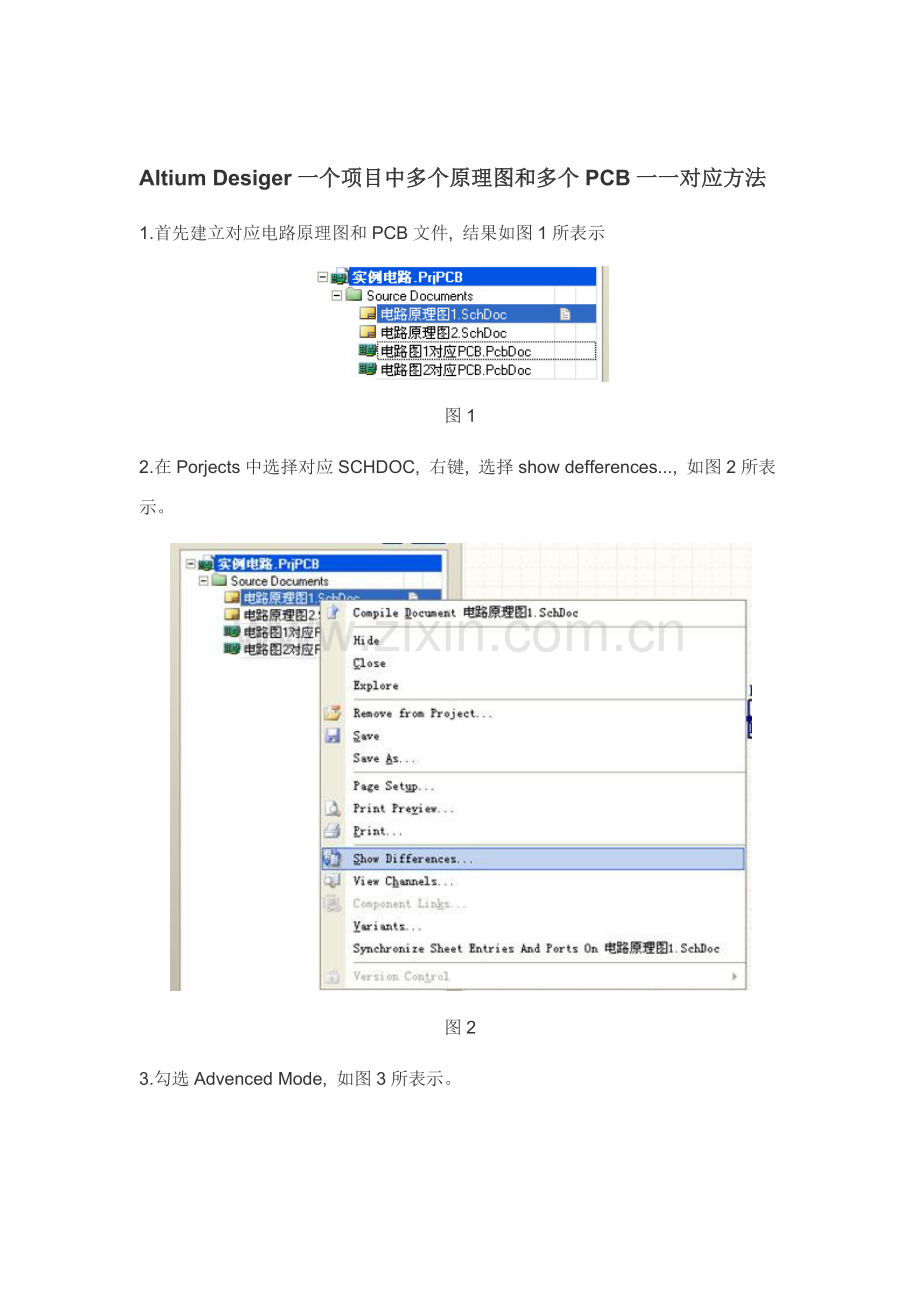

2.在Porjects中选择对应SCHDOC, 右键, 选择show defferences..., 如图2所表示。

图2

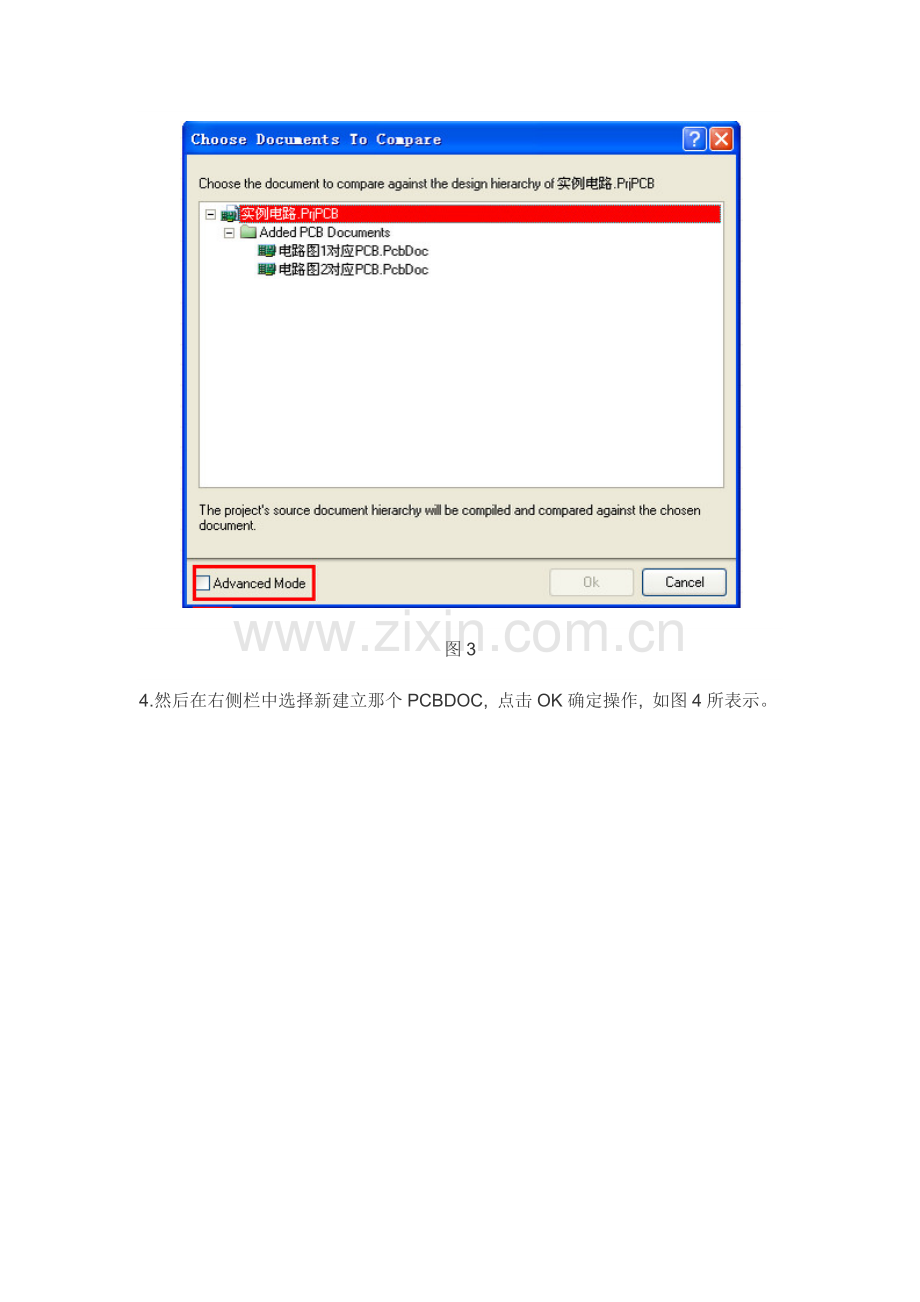

3.勾选Advenced Mode, 如图3所表示。

图3
4.然后在右侧栏中选择新建立那个PCBDOC, 点击OK确定操作, 如图4所表示。

图4
5.在出现Defferences between ×××对话框中, 右击鼠标, 选择Updata all in这一栏（其她几栏请自己体会）,如图5所表示。

图5
6.点选图5所表示对话框左下方Create Engineering Change Order....（该按钮在未实施上一步时为灰色）。在新出现Engineering Change Order对话框中, Validate Changes, 然后Execute Changes, 完成将某一个SCHDOC导入对应PCBDOC。如图6所表示。

图6
7.同理, 假如要将某多个SCHDOC导入一个PCBDOC, 则需实施好几次。

PS:假如直接是整个Project中SCHDOC导入一个PCB, 请选择工具栏中Design--updata××××即可。
