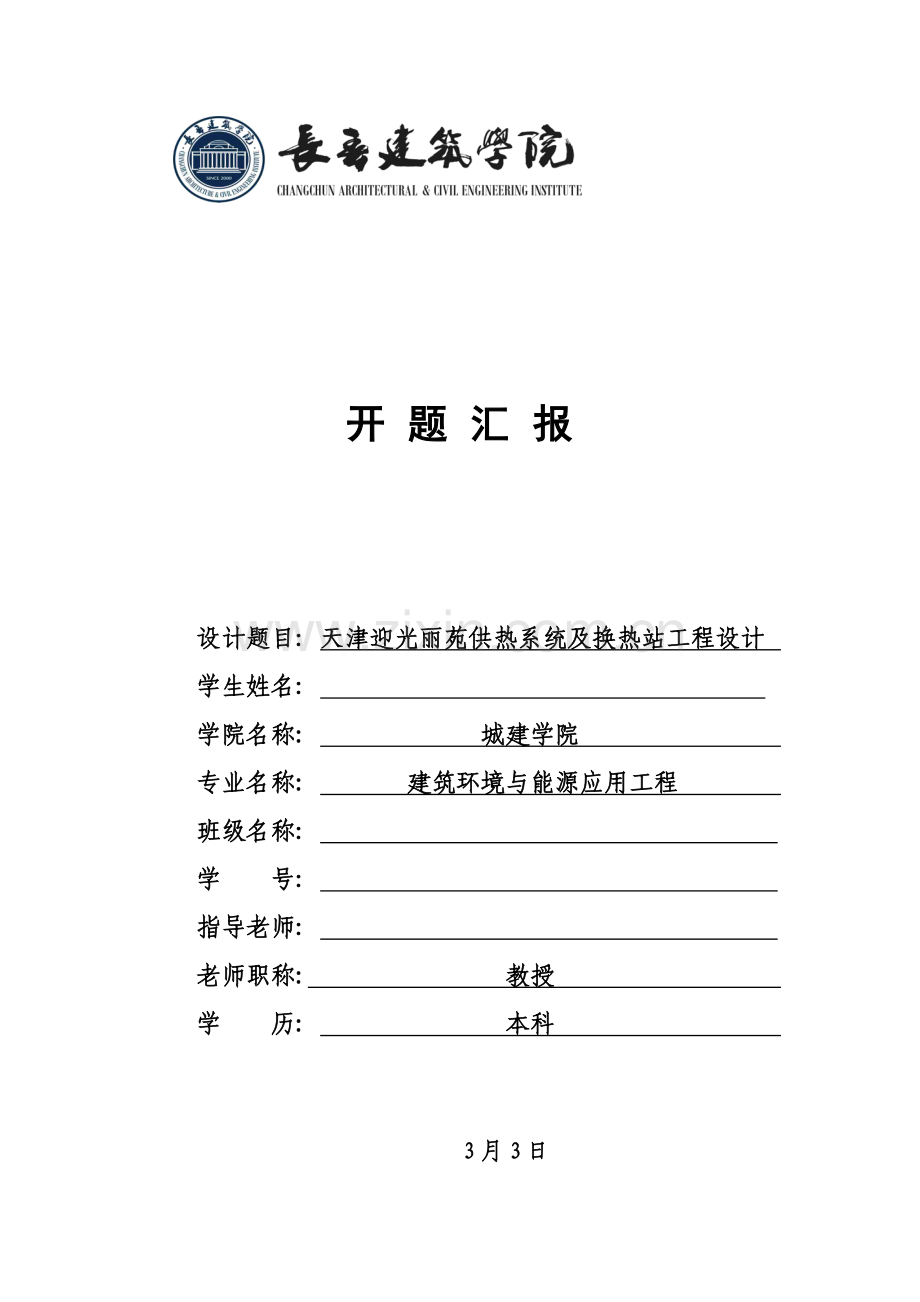

开题汇报

设计题目: 天津迎光丽苑供热系统及换热站工程设计
学生姓名:
学院名称: 城建学院
专业名称: 建筑环境与能源应用工程
班级名称:
学 号:
指导老师:
老师职称: 教授
学 历: 本科

3月3日

开题汇报
一、 选题依据

1.设计目及意义

冬季采暖是中国北方居民生活需求。采暖是大家为了确保适宜生活条件而发明。所以采暖方法与设备便成为了一直以来大家所关心话题。伴随社会发展, 大家对室内环境水平程度也越来越看重。现在供暖方法日新月异, 当然, 每种供暖方法也存在一定弊端。保障冬季供热工作安全稳定运行, 保障城市居民正常生活。同时, 经过深入熟悉相关专业知识, 了解相关规范, 做好相关专业知识衔接, 为以后工作和学习奠定基础, 让自己能够在这个领域有深入发展。
经过本设计能够清楚了解供热系统及换热. 站设计不走和相关设备工作原理, 深入熟练应用专业知识, 熟悉相关规范; 同时, 本设计也应理论联络实际, 在符合相关规范前提下, 尽可能设计出节能环境保护供热系统, 使设计方案达成最好。

2. 设计拟处理工程实际问题

（1）依据建筑物实际工程概况, 选择采暖系统, 供水方法, 计算热负荷;
（2）选择散热器种类或者采取地暖, 并计算散热器片数或者地暖热负荷;
（3）计算管径和水利平衡并进行采暖管路部署;
（4）选择换热器型号及数量;
（5）选择水泵、 水箱等设备并确定水泵、 水箱等设备部署位置;
室内供暖系统要考虑怎样能够让整栋楼达成水力平衡, 使每户温度在设计温度。室外管网要考虑怎样进行室外管网最优设计, 使其既经济合理, 又不影响小区整体计划美观, 在出现故障时还能够方便检修; 换热站设计中设备、 多种附件等选型与部署, 要确保其提供热量能够满足各用户需求, 而且方便设备维护与检修等。

3. 设计拟应用现场资料综述

据《供热通风与通条工程设计资料大全》气象资料, 采暖室外计算温度-9℃, 冬季室外平均风速3.1m/s, 冬季室外最多风向平均风速6.0m/s, 冬季最多风向NNW, 冬季最多风向频率13％, 冬季室外大气压力102.66kpa, 冬季日照百分率62％, 设计计算用采暖期日数121日, 设计计算用采暖期初日11/16, 设计计算用采暖期03/17, 极端最低温度-22.9℃。

4. 设计拟应用文件综述

欧洲国家集中供热技术发展已经比较成熟, 如丹麦、 芬兰、 瑞典、 德国等。她们广泛采取控制模型是一次网和二次网。在中国供热是保障北方城市居民正常生活基础条件, 也是城市功效正常运转基础确保, 科学合理计划供热建设和发展, 对于提升供热保障能力、 满足人民生活需求、 改善大气环境、 构建友好社会含相关键意义。
在中国, 本着科学合理计划供热建设和发展标准, 调整供热结构, 加紧技术进步, 发觉现有设施能力, 推进供热节能改造, 提升能源利用效率, 促进能源、 环境、 经济和社会协调发展, 出尽中国供热事业全方面健康可连续发展。
集中采暖按热量计量是城市住宅供暖发展趋势, 是建筑节能一项基础方法。依据发达国家经验, 采取供热计量收费方法, 能够节能20%到30%。各地供暖企业都在主动推行分户控制, 找出一条适合中国供暖发展之路。

5.设计相关技术中国现实状况

中国城市供热热源形式有热电厂、 集中锅炉房、 分散锅炉房、 工业余热、 核能、 太阳能、 热泵、 家庭用电暖气和小燃煤等。集中供热广泛应用热源关键是热电厂和集中锅炉房。供热所用能源包含煤炭、 燃油、 天然气、 太阳能等, 集中供热所用能源仍然以煤炭为主。伴随人民生活达成小康水平目标实现, 国家在能源整车上提出了节省与开放并重方针, 在城市环境饱和和节省能源上采取了一系列方法, 个地方城市供热产业得到了迅猛发展, 形成了以热电联产为主, 集中锅炉房为辅, 其她方法为补充供热局面。

二、 设计方案及技术路线

熟悉设计原始资料, 搜集相关参数;
室内供暖系统负荷计算;
确定采暖系统形式及管路部署方法, 以及散热器型号与部署方法;
采暖系统水力计算;
确定供热方案后, 选择适宜热源形式;
确定管网热力系统形式以及管网布局;
外网水力计算和水利平衡调整;
换热站设备选型及部署;
换热站系统设计;
换热站水利计算, 确定换热站内管段管径;
换热站多种设备之间连接以及相关水力平衡调整;
设计说明书编写和多种图纸绘制及输出。

三、 可能存在问题及处理方法

可能出现问题:

1.可能因对专业知识掌握不够正确, 造成设计中出现部分问题;
2.对规范了解不正确和掌握不够熟悉, 很有可能出现设计有违反规范地方;
3.因为没有实际施工经验, 可能会出现理论知识脱离实际施工情况, 以至于出现设计不合理地方。
4. 对细节问题处理不够细致, 以致计算数据出现理论上偏差。

处理方法:

1. 在设计开始前, 认真温习所学内容, 复习专业知识, 避免由对专业知识掌握不够正确引发失误;
2.在设计开始早期, 依据指导老师提供文件结合自己设计底图, 查阅相关资料, 在设计中设计到地方先看规范再做设计;
3.在设计中多向老师请教, 对于自己不确定地方能够在和指导老师交流过程中得到解答;
4.对待设计工作认真负责, 能做到发觉问题, 分析问题, 处理问题。

四、 设计结果

1.开题汇报, 来全方面了解自己所需要设计内容, ;
2.外文翻译, 对专业方面英语学习和实践;
3.设计说明书（计算书）, 设计和计算过程具体描述;
4.设计图纸, 全套供热施工图纸, 能依据图纸进行施工。

五、 进度计划
任务名称
内 容
时间
前期准备工作
搜集资料。开题汇报。外文翻译
1周
采暖

负荷计算、 方案确定、 水力计算、 设备选择
、 计算书整理

2周

绘图
2周
外网
熟悉图纸、 负荷计算
方案确定、 水力计算
设备选择、 计算书整理
2周

绘图
3周
换热站
建筑平面设计、 方案确定、 系统部署、 水力计算、 设备选择、 计算书整理
2周

绘图
2周
整理说明书、 出图、 准备答辩
1周
累计

15周

六、 参考资料

1.《供热通风与空调工程设计资料大全》 主编: 张治江 吉林科学技术出版社
2.《暖通空调设计》 主编: 张治江 吉林科学技术出版社
3.付祥钊等.流体输配管网（第二版）, 北京: 中国建筑工业出版社,
4.《暖通空调常见数据手册》, 中国建筑工业出版社2月第二版。
5.中华人民建设部.采暖通风与空气调整设计规范（GB50019-）, 北京: 中国计划出版社,
6.城市热力网设计规范（CJJ34-90）
7.实用供热空调设计手册, 陆耀庆, 北京: 中国建筑工业出版社, 1993;
8.采暖通风与空气调整制图标准, GBJ114-88;
9.《城镇直埋供热管道工程技术规程》CJJ/T81-98 北京: 中国建筑工业出版社, 1998
10.《建筑设备施工安装通用图集91B9-热力站工程》华北标办, 1993
11.《供热工程》,贺平, 中国建筑工业出版社, 1993
12.《供热工程》, 冉春雨, 崔明辉, 王春清, 北京: 化学工业出版社, ;
