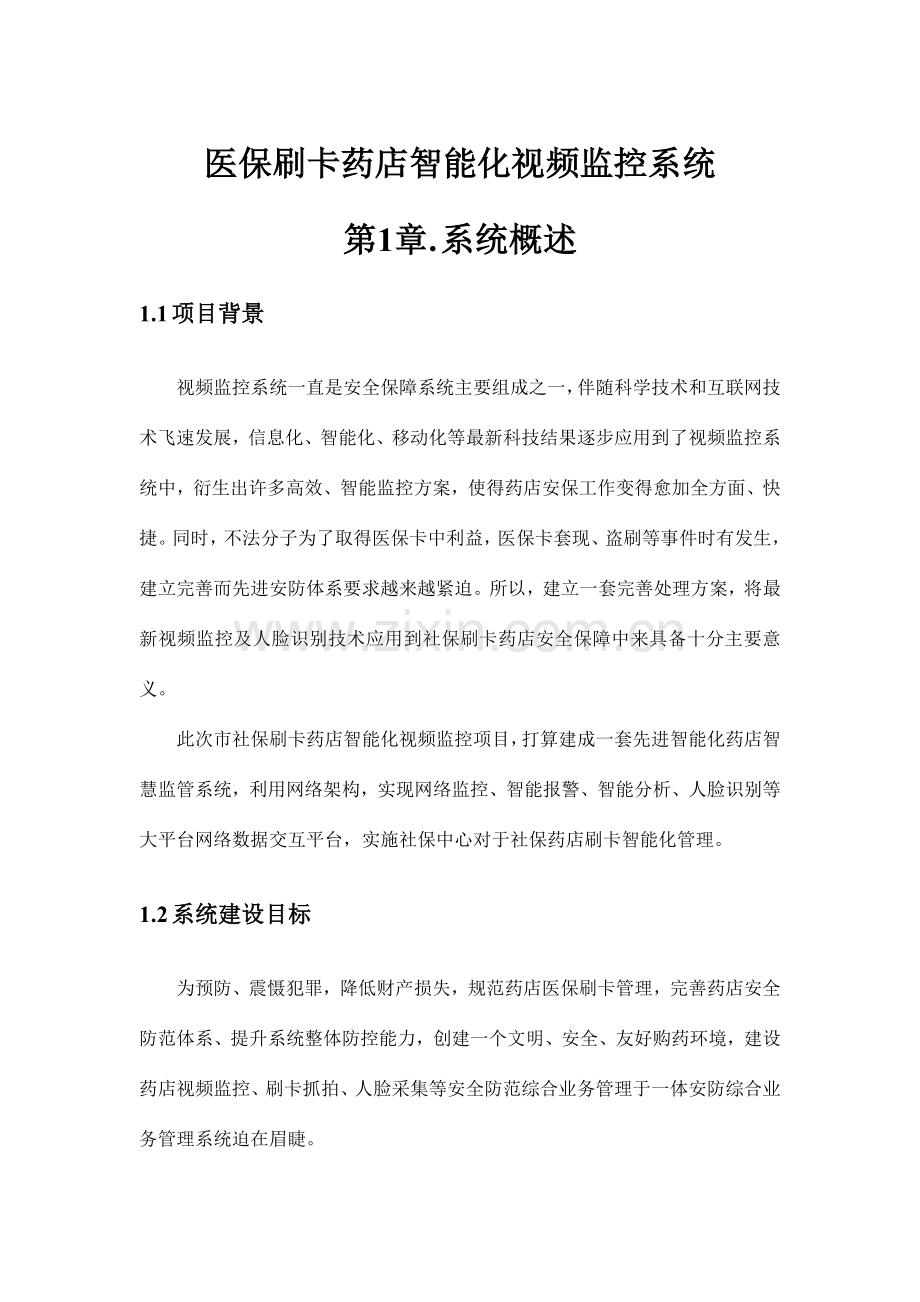

医保刷卡药店智能化视频监控系统
第1章. 系统概述
1.1 项目背景
视频监控系统一直是安全保障系统主要组成之一，伴随科学技术和互联网技术飞速发展，信息化、智能化、移动化等最新科技结果逐步应用到了视频监控系统中，衍生出许多高效、智能监控方案，使得药店安保工作变得愈加全方面、快捷。同时，不法分子为了取得医保卡中利益，医保卡套现、盗刷等事件时有发生，建立完善而先进安防体系要求越来越紧迫。所以，建立一套完善处理方案，将最新视频监控及人脸识别技术应用到社保刷卡药店安全保障中来具备十分主要意义。
此次市社保刷卡药店智能化视频监控项目，打算建成一套先进智能化药店智慧监管系统，利用网络架构，实现网络监控、智能报警、智能分析、人脸识别等大平台网络数据交互平台，实施社保中心对于社保药店刷卡智能化管理。
1.2 系统建设目标
为预防、震慑犯罪，降低财产损失，规范药店医保刷卡管理，完善药店安全防范体系、提升系统整体防控能力，创建一个文明、安全、友好购药环境，建设药店视频监控、刷卡抓拍、人脸采集等安全防范综合业务管理于一体安防综合业务管理系统迫在眉睫。

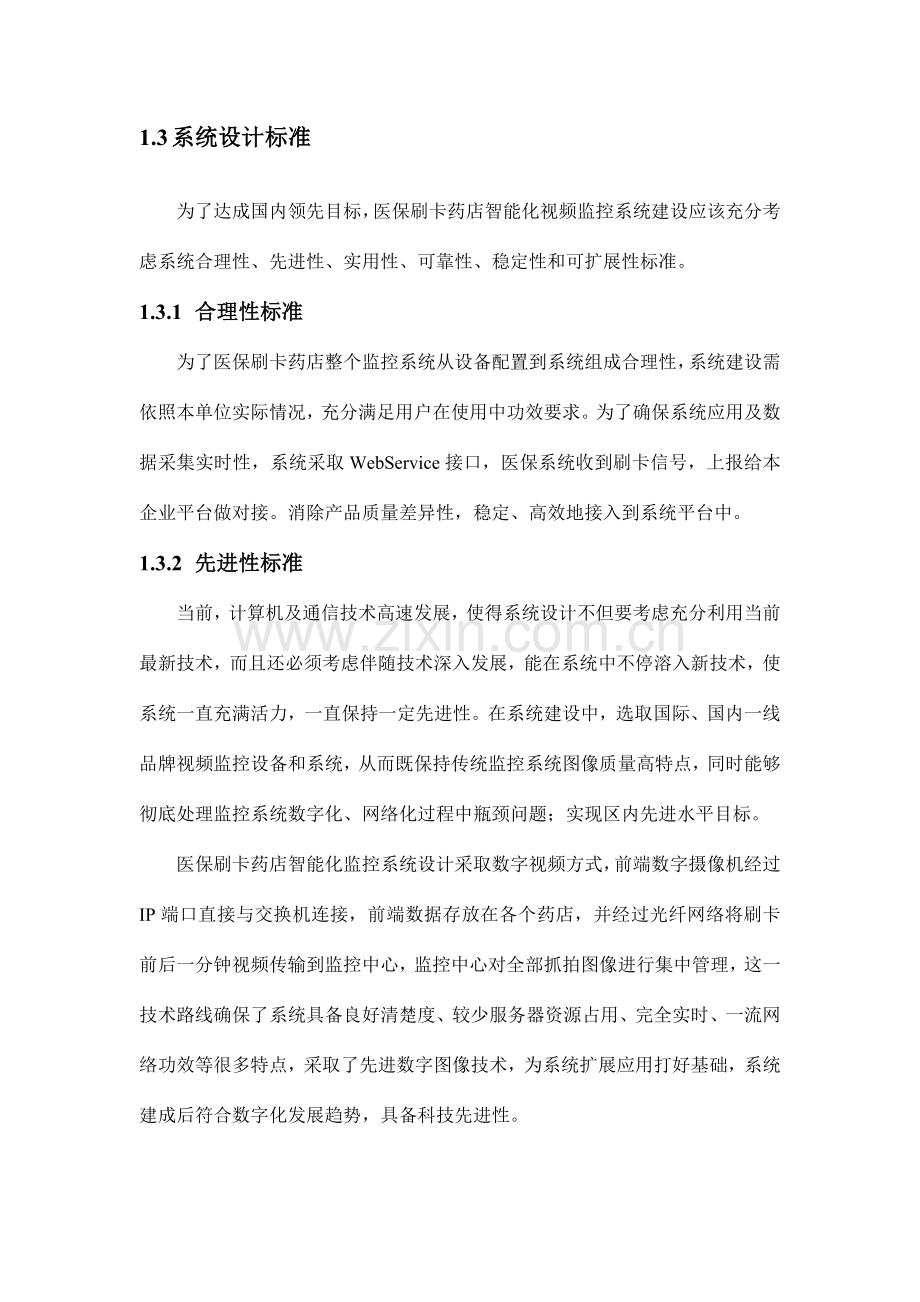

1.3 系统设计标准
为了达成国内领先目标，医保刷卡药店智能化视频监控系统建设应该充分考虑系统合理性、先进性、实用性、可靠性、稳定性和可扩展性标准。
1.3.1 合理性标准
为了医保刷卡药店整个监控系统从设备配置到系统组成合理性，系统建设需依照本单位实际情况，充分满足用户在使用中功效要求。为了确保系统应用及数据采集实时性，系统采取WebService接口，医保系统收到刷卡信号，上报给本企业平台做对接。消除产品质量差异性，稳定、高效地接入到系统平台中。
1.3.2 先进性标准
当前，计算机及通信技术高速发展，使得系统设计不但要考虑充分利用当前最新技术，而且还必须考虑伴随技术深入发展，能在系统中不停溶入新技术，使系统一直充满活力，一直保持一定先进性。在系统建设中，选取国际、国内一线品牌视频监控设备和系统，从而既保持传统监控系统图像质量高特点，同时能够彻底处理监控系统数字化、网络化过程中瓶颈问题；实现区内先进水平目标。
医保刷卡药店智能化监控系统设计采取数字视频方式，前端数字摄像机经过IP端口直接与交换机连接，前端数据存放在各个药店，并经过光纤网络将刷卡前后一分钟视频传输到监控中心，监控中心对全部抓拍图像进行集中管理，这一技术路线确保了系统具备良好清楚度、较少服务器资源占用、完全实时、一流网络功效等很多特点，采取了先进数字图像技术，为系统扩展应用打好基础，系统建成后符合数字化发展趋势，具备科技先进性。
1.3.3 实用性标准
此系统建设应以实用性为基本标准。系统功效必须满足监、控、存、查、管、用基本要求，硬件和软件平台界面友好、易学易用、使用方便、图像清楚；采取统一系统标准和通信协议，使整个系统中各个子系统间能互联互控，充分发挥整个系统功效。
1.3.4 可靠性标准
在考虑技术先进性和开放性同时，还应从系统结构、技术方法、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行可靠性和稳定性，达成最大平均无故障时间（MTBF）。
系统建设关键，需要确保治安防控系统安全、正确地完成对应功效，从而确保系统完整性、正确性和可恢复性。系统不稳定原因要从硬件、软件系统协同运行中给予充分预防。如有发生也应做到可即时地恢复。全部产品均具备正式出厂合格证实和权威机构质量认证。
本系统规模不论在网络、系统平台，还是在系统应用方面都具备相当规模，系统运行可靠性是主要性能之一。
系统可靠性主要表现在以下几个方面：
l 前端摄像系统可靠性
l 信号传输系统可靠性
l 后台显示系统可靠性
l 视频存放系统可靠性
l 视频管理服务器可靠性
l 网络系统可靠性
l 软件系统可靠性
系统在设计上采取以下容错方法：
l 后备电源系统
l 主要设备备品、备件
l RAID 5容错机制
l 硬盘MTBF≥10 万小时
1.3.5 安全保密性标准
整个信息系统安全问题，是系统建设中一个优先考虑关键，所以整个系统数据要充分安全，要严格实施操作按级管理，对关键数据实施特殊保护，各种操作要做好统计，便于查找。图像传输网络建设需符合公安部关于要求，充分考虑网络安全性和保密性。
因为本系统包括到公共场所日常实时监控、数据传输量大及使用人员多，故安全性和保密性就显得十分突出和主要。在考虑系统安全性和保密性时，除应考虑各种外界干扰外，还需在各个步骤提供安全、保密方法。系统安全性和保密性可从以下方面加以确保。
网络安全性
数字图像网络利用专网进行传输，所以接入管理需要有充分网络安全技术应用。
软件系统安全性
操作系统级安全规范必须满足国际C2级标准，能够确保不被身份不明黑客所攻击。数据库超级用户帐号即密码由服务器系统管理员设定，数据库通惯用户帐号和权限由数据库超级用户（数据库管理员）设定。系统维护人员可随时方便地对数据进行备份和恢复。
应用程序级安全性
全部操作人员进入系统前均应登录自己帐号和密码，并经过权限管理服务器认证，查对准确后方可进入系统。全部操作人员均应要求对应级别及权限，任何越权操作必须被拒绝。全部操作、错误均应有日志统计，并能够依照工号或操作查询。除了用户管理基本资料外，工作人员不得对用户其它资料和数据进行更改和操作，除非有用户指定授权人授权。
1.4 系统设计依据
系统规划设计必须按照国际、国家和当地域关于标准和规范进行。本设计将依据和参考以下设计规范和要求进行：
l 各部委下发通知文件：
《中华人民共和国药品管理法》
《中华人民共和国药品管理法实施条例》
l 城市联网监控报警系统设计方面：
s 《城市监控报警联网系统技术标准》（GA/T669-）
s 《跨区域视频监控联网共享技术规范》DB33/T 629-
l 安防视频监控系统设计方面：
s 《中华人民共和国公安部行业标准》（GA70-94）
s 《视频安防监控系统技术要求》（GA/T367-）
s 《民用闭路监视电视系统工程技术规范》(GB50198-94)
s 《工业电视系统工程设计规范》（GBJ115-87）
s 《安全防范系统通用图形符号》（GA/T75-）
s 《道路交通安全违法行为图像取证技术规范》（GA/T 832—）
s 《机动车号牌图像自动识别技术规范》（GA/833-）
s 《建筑及建筑群综合布线工程设计规范》（GB/T50311-）
l 视频监控图像质量方面：
s 《电视视频通道测试方法》（GB3659-83）
s 《彩色电视图像质量主观评价方法》（GB7401-1987）
l 视频系统网络设计方面：
s 《信息技术开放系统互连网络层安全协议》（GB/T 17963）
s 《计算机信息系统安全》（GA 216.1－1999）
s 《计算机软件开发规范》（GB8566-88）
l 视频系统工程建设方面
s 《安全防范工程程序与要求》（GA/T75-94）
s 《安全防范工程技术规范》(GB 50348-)
s 《电子计算机机房设计规范》(GB50174-93）
s 《建筑物防雷设计规范》(GB50057-94)
s 《建筑物电子信息系统防雷技术规范》(GB50343-)
s 《安全防范系统雷电浪涌防护技术要求》(GA/T670-)
s 《民用建筑电气设计规范》(JGJ/T16-92)。

第2章. 系统需求分析
2.1 刷卡图片抓拍需求
市社保刷卡药店智能化视频监控项目是社保局投资、各医保刷卡药店支持项目，投资金额较大、技术要求高，所以移动专门为此项目设计全套处理方案，确保项目在江苏省乃至全国具备较大领先性。
社保刷卡药店刷卡安全监管是此次项目标重点需求，经过此次系统建设，实现对药店医保卡套现、盗刷等事件事前提前防范、事中紧急处理、事后快速查证，保障医保卡正常使用。
2.2 刷卡视频统计需求
为了确保在时候能够对于医保卡套现、盗刷等行为快速查证，需对于刷卡视频进行存放，但对于未刷卡时间视频存放占据大量存放空间，所以此次系统设计采取智能化设备，只对于刷卡前后1分钟视频上传到中心进行存放，既确保事后能够快速查证就能够有效节约中心存放空间，减轻中心带宽压力。
2.3 人脸识别需求
因为社保刷卡药店提取场景照片需要与社保局证件库中照片进行比对，就需要对场景图片进行处理，对于场景图片中刷卡人员人脸进行抠图，为确保刷卡场景中只有一人在画面中，药店刷卡排队场景要进行人流量及人员进入画面限制，确保在刷卡时摄像机拍摄场景有一人能进入画面。只有满足此情况场景图片才能实现作为人脸识别服务器进行人脸抠图底图。才能实现人员和卡一一对应。
2.4 中心监控需求
视频监控：视频监控主要任务实现对药店实时刷卡及正常经营情况进行实时监视，确保对药店内购药人员进行全方面有效掌控，社保监控中心依照需要能够随时查看辖区内任意一路或多路视频，实现视频录制、回放、抓拍等功效。具备对配置有云台、镜头全方位视频资源进行云台、镜头控制操作功效。应具备在所辖区域电子地图上，经过点击图像标识方式调阅对应视频信息功效。
报警处理：当出现意外情况时能够及时通知关于人员到现场进行妥善处理，并能详实清楚统计全部事件经过，方便日后查对和取证。
2.5 事后检索需求
对于摄像机采集到图片，社保局能够依照需求进行人脸比对查询，可依照卡号进行人脸查询，能够查出有没有一卡多人消费情况；同时又能依照人脸查询卡号，查询出有没有一张人脸对应多张卡号情况。依照不一样查询结果在人脸识别服务器中建立对应黑名单库及布控库，若前台再出现黑名单库中人员进行消费，中心会产生对应报警联动。
2.6 可扩展性需求
医保刷卡智能化监控系统将建成一套多功效智能化监控系统，满足系统设计前瞻。
依照技术规格要求，工程建设有以下几个要求：
1） 建设监控中心监控网络互联互通。
2） 系统总体结构具备较强兼容性和可扩展性，既便于系统充实、完善、改进和提升，又便于设备更新、换代；系统软硬件应具备扩充升级余地，不可因软硬件扩充、升级或改型而使原有系统失去作用。
3） 未来技术平滑升级。
第3章. 系统总体设计
3.1 概述
此次社保局医保刷卡药店智能化监控建设项目中，充分考虑到视频监控联网项目标系统需求，提出了一套完整高可用性处理方案。本处理方案主要分为前端系统方案、监控中心、存放方案和监控中心平台四大部分，其中视频监控联网平台是本项目标关键系统。
3.2 系统整体结构拓扑

系统整体结构拓扑图
此次社保局刷卡智能化监控系统基于专网实现纯网络化数字架构。监控系统建设采取全高清摄像头，提供高质量图像。前端监控点视频信号经过IP摄像机直接与网络交换机连接，经过专网与监控中心服务器连接，服务器经过网络为各个授权用户提供图像信息，实现真正意义上数字化视频传输系统。系统存放采取分布式存放模式，提升系统视频图像管理性、预览实时性、控制灵敏性等功效。整个监控系统主要由网络硬盘录像机、综合管理平台、网络存放服务器及人脸识别服务器等设备组成。
3.3 药店监控系统设计
3.3.1 系统结构及组成
摄像机选型、选址与安装除应符合GB 50348、GB 50395相关要求，同时还应符合以下要求：
1) 公共区域（门口、收银台、货架等）不应出现监控盲区，经过监视频应能分辨监视范围内人员活动情况；
2) 收银台等室内主要部位安装摄像机，应能清楚分辨显示区域内人员体貌特征、活动情况及处方信息；
3) 在满足监视目标现场范围情况下，摄像机安装高度要求：室内离地不宜低于2.5 m，室外离地不低于3.5 m；摄像机安装角度宜减小监控图像俯视程度；室外摄像机如采取立杆安装，立杆强度和稳定度应满足摄像机使用及安装场所设备所需防护等级要求；
4) 摄像机安装宜防止或降低逆光对监控图像影响；摄像机最低照度应与环境相协调，彩色摄像机最低照度指标宜大于监控目标区域最低照度 10 倍，黑白摄像机最低照度指标宜大于监控目标区域最低照度 100 倍。在环境照度较低区域宜采取低照度摄像机或采取补光方法，增设辅助照明后，监控目标区域最低照度宜高于5lx，但最低不低于3lx；如环境不宜采取补光方法时，可选取红外摄像机；环境照度改变大区域宜采取宽动态摄像机。
1.1.1.1 设备选型
依照监控区域不一样，选择高清红外半球摄像机和高清云台型摄像机对固定区域进行监视。
（1）、门口人流复杂。在网络视频监控系统设计中，门口安装红外高清枪摄像机，对出入口附近人员、活动情况进行监控。当出现纠纷以及事故，可进行重点监控，事后经过视频录像进行取证，需要支持红外报警接入，实现下班后布防；
（2）、收银台是重点区域，安装高清红外半球型摄像机，需要实现拾音器和采集。
前端设备其主要完成功效是将所监控区域图像信号等数据采集工作，将采集到数字信号经过网络传输到监控中心。前端设备包含摄像机、镜头、拾音器扬声器及其余配套接线箱、电源转换器等周围设备。

药店前端系统包含视频监控、语音对讲、网络存放等功效。各功效既能独立工作，又能有机结合，形成综合防护系统。
现场监控系统负责完成前端音视频信息、刷卡信息采集、缓存、编码、存放及发送等功效，并可接收来自网络控制指令通常包含以下设备：NVR、摄像机、信号输入输出设备、语音对讲设备等。
前端监控系统按依照需求分别采取全数字模式实现方式，全数字模式采取NVR存放。
1.1.1.2 点位布置
前端摄像机作用是进行视频采集，利用光学成像原理，把连续现实环境瞬间状态模拟成连续二维静态图像，在显示设备次序播放，在人视觉感应下，就像是在现场观看一样。
视频监控点位布置包含，但不但限于以下场所，设置视频采集设备，监控作业行为、药品买卖结算换情况、各种应急事件处理等：
1) 收银台配置
收银台配置高清防爆网络半球摄像机，实现对于收银过程监控，同时摄像机安装拾音器及扬声器，实现与现场对讲沟通。
2) 药店中心区域配置
药店中心区域配置带云台高清摄像机，实现对药店室内区域进行监控，保障药店安全运行。
1.1.1.3 供配电系统设计
配套供电是整个系统稳定运行保障。供电系统设计应从全局着手，综合考虑电力负荷，负载能力，电力传输距离，设备电气特征。并结合前端现场以及后端监控中心实际环境来进行设计。
电源系统设计标准和要求以下：
Ø 实用性
要求结合本系统现场环境特点以及系统中各级设备电气性能，做到实用、适用。
Ø 稳定性
要求供电系统具备高稳定性和高可靠性，以确保监控系统各个功效模块和设备能够高效稳定运行。
Ø 安全性
要求供电系统各个步骤，均具备绝缘保护方法。
Ø 经济性
设计出合理电力供给网络，尽可能节约供电线路投入成本。
Ø 可维护性
全部电力线路敷设、电源设备端接点及电源分配，均要考虑到维护方便，易于检修。确保供电系统出现故障时，维护人员能在最短时间内检测到问题并及时修复。
供电系统要求
1、电源设备除电压、电流、功率符合容量要求外，还将尽可能确保稳定性，考虑到控制时大功率电流、多个负载同时开启时造成压降，考虑到远距离传输时造成压降等多方面原因。
2、电源线敷设确保符合室外电线电缆敷设标准和规范，并满足市政要求。
3、供电点将选择供电能力有保障位置接入。详细供电方式问题可依照实际情况调整；
4、供电线路采取埋地穿管敷设方式，机箱座到杆手井敷设一管，杆手井到通信井敷设一管，杆手井到路灯灯箱在地面埋设二管，穿越马路深度为800mm；在人行道或绿化带上敷设深度为500mm。敷设路由将依照《城市综合地下管线图》确定，图纸经相关监管单位审核，并考虑道路开挖许可证等办理费用。
前端供电方案
因为前端点位都是药店环境进行布放，采取就近接入药店相关供电线路方式进行。
全部采取标准等级电缆作为前端设备供电传输线路在前端系统供电前电源，对设备进行供电，确保设备正常持久工作。
1.1.1.4 布线设计
布线依据
依照本工程所提出要求以及按照一贯严格恪守工程建设标准、设计思想，并严格恪守以下国家和行业关于部门制订各项标准和规范：
Ø 商用建筑布线标准（EIA/TIA568B）
Ø 国际布线标准（ISO11801）
Ø 建筑与建群综合布线系统工程设计规范（CECS 72：97）
Ø 建筑与建群综合布线系统工程施工与验收标准（CECS 82：97）
Ø 民用电器建筑设计规范（JGJ/T16-92）
Ø 中国电器装置安装工程施工及验收规范（CBJ232-82）
布线设计
监控系统中影像信号经过线材传输到主机中，线材除了要求信号损耗率小外，还应重视环境对信号影响，即屏蔽性能应高。而管材用来保护线材，也应依照保护级别不一样，选取对应管材。
本工程全部视频电缆在布设过程中，须自摄像机直接架设至机房内，中间不得产生任何断点及接头。
电缆布设过程中应确保全部电缆均在钢管、金属电管或桥架内不能暴露在外，应尽可能避开恶劣环境条件或易使管线损伤地段，应避开干扰较大区域。
布线过程中要标识清楚、明了，易于改线、维护、管理。
3.3.2 系统功效
1.1.1.5 视频实时监控功效
视频监控：视频监控主要任务实现对药店内进出人员，消费情况进行实时监视，确保对药店内发生情况进行全方面有效掌控，社保监控中心依照需要能够随时查看辖区内任意一路或多路视频，实现视频录制、回放、抓拍等功效。具备对配置有云台、镜头全方位视频资源进行云台、镜头控制操作功效。
报警处理：当出现意外情况时能够及时通知关于人员到现场进行妥善处理，并能详实清楚统计全部事件经过，方便日后查对和取证。
1.1.1.6 录像回放查询功效
支持在局域网和广域网上进行图像点播，按照指定通道进行图像实时点播、巡视，支持点播图像显示、缩放、抓拍和录像。按照指定通道、时间、报警信息等要素检索历史图像资料并回放和下载；回放支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像抓拍等；支持回放图像缩放显示。
1.1.1.7 语音对讲和语音广播功效
药店前端能够依照需求向监控中心发启语音对讲连接请求，管理中心收到请求确认后，便可建立语音对讲连接，双方便可实现实时语音对讲，管理监控中心也可对任一药店监控端发起对讲请求，无需前端确认，双方即进入语音对讲状态。另外，管理中心能够对多个药店同时发启语音对讲连接（即广播），从而能够实现对各个药店广播功效。
1.1.1.8 刷卡联动抓拍功效
柜台上医保卡进行刷卡时，刷卡信号及相关刷卡信息在药店收款PC机端形成相关数据，结算系统经过web service接口与平台端对接，平台端搜集到结算信号后联动相机进行结算场景图片抓拍。
对于联动抓拍画面，平台对于刷卡卡号和抓拍照片作为统计经过专网存放到设置在社保中心FTP服务器上。同时，对于现场视频在药店进行实时存放，对于刷卡前后1分钟视频则经过专网存放到中心网络存放服务器上。
3.4 数据中心对接设计
数据中心对接是此次系统建设关键，经过新建平台与医保平台之间对接，能够及时将各个药店刷卡信息推送到新建平台上，实现新建平台对于各个药店刷卡信息采集及对摄像机控制联动抓拍信号控制。
3.4.1 对接方式
对接方式提议采取web service接口，经过在社保中心进行对接，各个药店结算数据传输到社保中心，同时将此次建设所需要关于社保卡信息推送到新建平台，作为两套平台之间交互纽带。
3.4.2 实现功效
1.1.1.9 社保卡信息提取
经过平台之间对接，能够将刷卡信息及时同时到新建平台，包含身份证、姓名、唯一编码、票据号、药店编号、时间等参数，为后期查询工作提供多个可选参数。
1.1.1.10 查询功效
对于摄像机采集到图片，社保局能够依照需求进行人脸比对查询，可依照卡号进行人脸查询，能够查出有没有一卡多人消费情况；同时又能依照人脸查询卡号，查询出有没有一张人脸对应多张卡号情况。依照不一样查询结果在人脸识别服务器中建立对应黑名单库及布控库，若前台再出现黑名单库中人员进行消费，中心会产生对应报警联动。
1.1.1.11 关联录像回放查询功效
中心支持对于结算前后一分钟视频进行截取存放，能够经过社保卡号信息查询到关联刷卡视频，为后期调查取证提供便利，提升查询效率。
1.1.1.12 刷卡联动抓拍功效
柜台上医保卡进行刷卡时，刷卡信号及相关刷卡信息在药店收款PC机端形成相关数据，社保中心结算系统经过web service接口与平台端对接，平台端搜集到结算信号后联动相机进行结算场景图片抓拍。
对于联动抓拍画面，平台对于刷卡卡号和抓拍照片作为统计经过专网存放到设置在社保中心FTP服务器上。同时，对于现场视频在药店进行实时存放，对于刷卡前后1分钟视频则经过专网存放到中心网络存放服务器上。
抓拍流程以下：

1.1.1.13 人脸识别功效
对于各个药店抓拍到场景图片，导入到人脸识别服务器中，人脸识别服务器对于场景图片中人脸进行识别抠图，生成人脸图存放到数据库中，能够作为人脸注册库。
建设人脸采集场景是为了提升人脸抓拍成功率、人脸识别比对成功率，做为人脸识别系统能否满足公安要求最为主要一环，建设一套标准人脸采集系统是人脸系统成功应用关键！
人脸采集系统采集场景通常分为专业采集场景和人脸比对场景，其中专业采集场景通常为室内场景，确保光线和环境标准化，建设完成后可采集标准人脸图像，为后续建设人脸注册库做基础准备。人脸比对场景依照公安要求建设，用于道路和室外场景对目标人脸进行比对识别。
安装指导规范
专业采集场景环境要求
采集环境提议在室内，高度>=3米，长度>=6米，宽度>=6米
人员采集点位
确定被采集人员点位，若环境光低于人脸采集要求，则顶部需要安装光源进行补光，注意背后不要有强光源。
摄像机安装
摄像机采取吊顶或者三脚架方式安装，安装高度距地面2米-2.5米，安装距离距被采集人员点位4-6米。
若采取三相机抓拍，中间相机正对采集点位，其它两个相机布署在中间相机两侧1.5米处。
摄像机调整
安装人员甲站到采集点位，安装人员乙依次对三个相机进行调整。调整摄像机上下角度与焦距，使得人脸位于图像中心位置，双眼距离大于50像素。对人脸进行对焦，调整清楚度到最好。
安装角度要求
相机与水平线夹角α最好在-15°度到15°度之间。
安装距离要求
摄像机通常选取百万高清摄像机。距离和选取不一样镜头焦距关于系，焦点在通道出入口，且人脸宽度像素大于100*100像素，所以摄像机型号与监控范围有着亲密关系。
人脸大小和姿态要求
人脸距离相机中心左右偏离±30°，上下偏离±15°，平面偏离±15°以内，免冠，不戴墨镜、口罩、帽子等遮挡面部饰物，眼镜框、头发不遮挡眼睛；
环境光照要求
无逆光，面部无显著反光，光线均匀且无阴影。另外，为确保抓拍人脸时现场光照足够，提议若镜头画面中人脸不够亮时，需要对应增加照明设备，对人员脸部补光（通常应达成250~800Lux）。

人脸采集场景（侧视图）
依照摄像机安装位置和安装高度，要求以下：高度提议在2.0~2.5米范围，焦距距离摄像机在4~6米处，确保相机照射目标人脸呈＜15度角度。

≤15°
提议4-6M
高度提议2.0-2.5M
≤2.0M

3.5 监控中心设计
本大屏幕显示墙由一套3（行)×3(列）49″超窄边液晶显示器——DHL490UCS-ES组成。

DHL490UCS-ES（LED）单屏尺寸：1077.60×607.80×250.07 (单位mm)
底座高度：默认1200mm，实际高度依照用户现场确定
背后维护空间：默认1000mm，实际空间依照用户现场以及拼墙高度确定.

3.5.1 系统结构及组成
系统拓扑图

前端部分
系统支持网络信号源接入显示及多个信号混合显示。
网络信号上墙
IP球机，网络摄像机等网络信号经过交换机送入到解码器，经解码器解码，最终经过解码器HDMI端口输出到LCD大屏幕显示，可做画面分割显示，且支持画面轮巡功效；
显示部分
显示部分采取49″超窄边液晶拼接屏，支持HDCVI、BNC、VGA、DVI、HDMI等多个信号源接入及显示。此次设计大屏幕系统分辨率高且亮度可调，输入视频、计算机信号显示均可实时显示，画面无延时，无抖动；系统对视频信号、RGB信号各种信号源图形具备相同拼接能力，DID液晶拼缝小于3.5mm，而且拼接图形百分比正确。该系统支持多屏图像拼接，画面可单屏显示，也可跨屏任意缩放显示，漫游显示或整屏显示，全屏范围内显示无非线性失真效果。系统采取软件控制窗口拼接与分割，屏与屏之间拼缝不影响汉字和图像正确显示。整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。大屏幕上各种应用窗口（如计算机窗口、视频窗口）可混合叠加显示，而且可任意缩放和移动；该系统支持二十四小时连续运行，而且支持多个视频信号、计算机信号同时实时显示。包含：全制式标准Video信号（如DVD、录像机、摄像机等）、模拟RGB信号、DVI数字信号，支持HDTV高清Video信号，可直接输入播放HDTV
系统效果图

注：效果图仅供参考

3.5.2 系统特点及功效
1.1.1.14 LCD显示单元特点
IP5X防尘，环境适应性更强
产品经过IP5X等级防尘检测，能够防止灰尘进入设备内部而不影响正常运行。
超窄边框，引领无界之境
液晶拼接屏采取超窄边框设计，双边物理拼缝≤3.5mm，最大程度消除物理边框造成视觉干扰。

专业设计，高品质显示
采取工业级液晶屏，具备高亮度、高清楚度、高对比度、宽视角、宽色域、无灼伤以及适适用于恶劣环境等特点，相对于普通液晶屏改进了液晶分子排列结构，支持横向纵向吊顶设置，即使在阳光照射下，依然完美显示清楚画面。

支持365天 x 二十四小时不间断工作
采取工业级液晶面板，大余量电源及贴片式工艺生产，支持365天 x 二十四小时不间断工作，整机超出60000小时使用寿命，持久耐用，专业可靠。
智能温控风扇
依照机内温度改变动态调整风扇转速，节约能耗、降低噪音、降低整机温度，提升整机可靠性，确保液晶屏长久稳定工作。

低功耗，更节能
液晶拼接屏秉承环境保护理念，利用创新绿色科技和材料，经过国家节能认证、1级能效认证和入围节能政府采购清单，功耗低于普通产品30%，可进行亮度调整，低碳节能，确保您在其超长使用寿命期间节约更多成本。

新一代透雾及低照度清楚化增强引擎技术
采取视网膜模拟图像清楚化增强引擎技术，其原理在于人眼看清楚物理是靠物体反射回人眼光来确定，在雾天或者夜间物体反射回人眼光线降低而造成看不清楚时，图像清楚化增强引擎可自动依照监控画面白雾或光较暗情况下进行特殊数字运算处理，对图像画面白雾去除或对光暗画面进行亮度提升增量，从而还原出图像清楚、色彩亮丽画面。

透雾模式效果对比图

低照模式效果对比图
图像边缘修复技术
液晶显示单元采取高端图像处理芯片，可实现移动画面边缘而且可调整每个像素周围应该插入像素点，即DCDi (Directional Correlational Deinterlacing)技术，利用该技术能够做到每个场景中全部像素点总是和周围像素点相统一，即使是在图像边缘像素点填充上也能做到合二为一从而消除图像边缘条文或锯齿状东西。

边缘修复效果对比图
独创积木式拼接技术
液晶大屏幕采取标准化、模块化积木式安装机架，可采取横向或纵向安装方式，进行灵活拼接及扩展，同时便于后期维护。
型材特点
l 积木式底座采取铝型材定制，外层喷塑氧化。
l 挡板采取SPCC冷轧碳钢板，表面喷塑处理，平滑、均匀、色调一致。
l 高度可依照现场情况实际定制。
l 积木式底座能够承受最少6层拼接单元承重（实测至7层）。
l 积木式箱体单元间有紧固连接装置，确保显示单元箱体、底座连接牢靠。
l 底座和箱体单元均可水平及垂直方向调整，屏幕也可进出调整，显示单元安装操作简单。
l 积木式箱体单元每个单元及底座均设有布线暗槽，整个系统布线整齐，有明确标示，无外露线缆。
外观结构

拼接结构专利
液晶拼接结构凭借模块化设计、方便快捷安装拆卸及调整取得国家专利，再次证实在液晶拼接领域雄厚实力。

1.1.1.15 LCD显示单元功效
社保中心大屏显示系统是各个基础应用系统信息和数据聚集中心，在大屏幕上将清楚地显示重点关注药店视频监控画面等，显示窗口能够依照需要灵活组合，当在正常工作状态时，我们提议将大屏划分对应显示区域，各分区独立控制，各系统图像只在本系统显示分区内进行任意缩放和漫游显示，从而确保各系统之间工作独立性。若发生突发事故，工作人员可对突发事件做出灵敏反应，将事发地点监控画面经过图像漫游或任意缩放功效调至大屏中心区域进行叠加显示或任意组合显示，从而实现大量业务信息数据集中显示、分析处理与交互，实现高效率管理。

3.6 存放设计
此次系统存放包含三个方面：
药店视频录像当地存放：包含每个药店场景视频，放在每个药店存放。
存放容量计算：
1路前端视频存放1天容量计算：
4Mb×60S×60MIN×24H÷8/1024/1024≈42.2G
配置2T硬盘能够存放视频天数计算：
2T*1024/42.2≈48天
前端配置2T硬盘能够存放视频时间为48天。
场景抓拍图片存放：包含实时抓拍现场图像，集中上传到平台挂载FTP存放服务器进行存放。
存放量计算：
按照每个药店天天 100张场景图片进行计算，一共480个点，每张抓拍图片大小约为500K，
0.5M*100张*480路*365天/1024/1024≈8.4T
药店视频录像网络存放：对于抓拍图像前后一分钟视频进行存放，针对不一样药店天天抓拍时长不一样，预估天天存放6小时视频，视频经过专网存放到中心网络存放服务器端。
存放容量计算：
1路前端视频1天存放容量计算：
4Mb×60S×60MIN×6H÷8/1024≈10.55G
480路前端视频存放90天容量计算：10.55G/1024*90×480=445T
存放需配置4T硬盘112块，同时存放设备若要进行RAID，存放磁盘数量还要对应进行增加。
第4章. 系统主要设备
4.1 高清（200万）WIFI带云台红外迷你网络摄像机

产品特点：
内置云台，支持水平0～360度 垂直 0～90度; 转速100度/S（以实际为准），预置位25个，三倍数字变焦
采取高性能DSP
支持双备份，升级发生断电等异常可自动恢复
采取标准H.264 High profile 视频压缩技术，压缩比高，支持低码流监控
支持3D降噪
支持GB28181
百万像素分辨率，高清图像
支持双码流，ACF（活动帧率控制），支持手机监控
支持数字水印加密，预防数据被篡改
支持丰富网络协议
支持电子彩转黑功效，实现昼夜监控
支持DC12V供电
参数分类
参数名称
参数值
型号
IPC-HDPW4205F-WPT

外观
半球
摄像机
传感器类型
1/3英寸 CMOS
最大分辨率
200W
电子快门
自动/低噪声/防拖影/手动（1s~1/100000s;可手动或自动调整）
最低照度
0.01Lux/F1.2,红外开启0Lux
最大红外距离
30米
红外灯数量
圈灯
日夜转换
电子彩转黑
扫描方式
逐行扫描
降噪
3D降噪
宽动态
数字宽动态
信噪比
＞56dB
增益控制
手动/自动
背光赔偿
支持
强光抑制
支持
镜头参数
镜头焦距
3.6mm
镜头类型
定焦
镜头接口
M12

音频输入
内置MIC
音频压缩标准
G.711a/G.711Mu/PCM
音频码率
64kbps/128kbps
视频参数
视频编码标准
H.264/ H.264H/MJPEG
视频码率
64kbps～16Mbps
视频帧率
P制：
主码流（1920*1080@25fps）
辅码流（704*576@25fps）
N制：
主码流（1920*1080@30fps）
辅码流（704*480@30fps）

报警联动
网络断开;IP冲突;移动检测;视频遮挡
功效
图像设置
亮度;对比度;锐度;饱和度
OSD信息叠加
时间;通道;地理位置;4区域覆盖
图像镜像
支持
心跳机制
支持
录像模式
手动录像;视频检测录像;定时录像;报警录像;录像优先级从高到低依次为手动/外部报警/视频检测/定时
存放功效
NAS;FTP
预览最大用户数
20个
恢复默认
支持一键恢复默认配置
浏览器
支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器
用户管理
最大支持20个用户,多级用户权限管理
安全模式
授权用户名和密码，以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制
透雾
支持
超低码流
1080P:2~4Mbps
720P:1~2Mbps
隐私遮挡
4块区域
星光
不支持
内置MIC
支持
Micro SD卡
不支持
WIFI
支持
PTZ Doom
旋转范围
水平0～360度 垂直 15～90度
旋转速度
转速100度/S（以实际为准）
预置点
支持25个
云台限位
支持
接口
网络接口
1个 ,100M以太网口
RS485接口
1个
网络协议
HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;PPPOE;IPv4/v6;SNMP;QoS;UPnP;NTP
接入标准
ONVIF;GB/T28181;
常规参数
供电
DC12V
功耗
5W MAX
工作温度
-30℃~+50℃
工作湿度
≤95%
外壳材料
PC
尺寸
¢130 x 58.4mm
重量
250g（不含包装盒）
安装方式
吸顶装、壁装
其余

4.2 高清（200万像素)防暴半球网络摄像机

产品特点
采取超低照度200万(1920*1080) CMOS图像传感器，低照度效果好，图像清楚度高
支持200万(1920*1080)30fps实时监控
支持H.265、H.264 High profile、H.264 Main profile、H.264 Baseline、MJPEG多个编码格式，可三码流同时输出，灵活利用各种场景
感兴趣区域(ROI）编码，确保有用图像质量，节约存放空间
支持可伸缩视频编码（SVC）技术，可依照网络环境，自适应传输码率
支持手机监控
支持走廊模式，应用更灵活
支持宽动态，3D降噪、强光抑制、背光赔偿，适用不一样监控环境
采取抗光衰高性能红外灯，实现二十四小时全天候监控
支持DC12V±25%宽压供电，抗电源波动能力强
支持网络断开、IP冲突、移动检测、视频遮挡、拌线入侵、区域入侵、场景变更、物品遗留/消失、人脸侦测、徘徊检测、人员聚集、快速移动、车辆检测智能报警
符合IP67防尘防水国际标准
支持三轴调整功效，实现无死角监控，方便施工安装
产品参数：
参数分类
参数名称
参数值
型号
DH-IPC-HDBW5231R-VFAS
摄像机
传感器类型
1/2.7英寸CMOS
调整角度
水平:0°～355°;垂直:0°～65°;图像翻转0°～355°
电子快门
1/3s~1/100000s;可手动或自动调整
最低照度
0.01Lux@F2.2(彩色模式);0.01Lux@F2.2(黑白模式);0Lux(红外灯开启)
最大红外距离
50米
日夜转换
IR-CUT自动切换
扫描方式
逐行扫描
降噪
