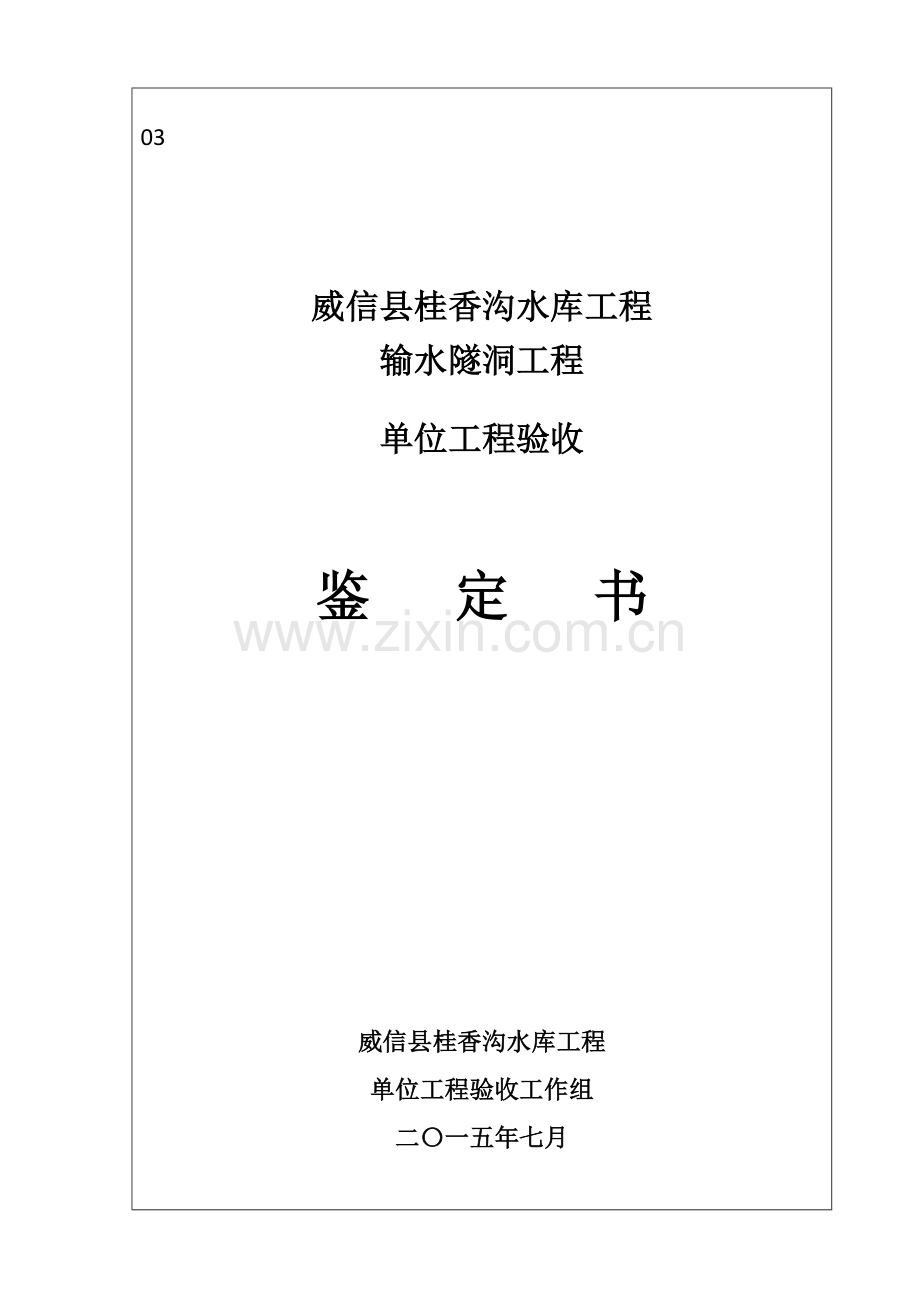

03威信县桂香沟水库工程输水隧洞工程单位工程验收鉴 定 书威信县桂香沟水库工程单位工程验收工作组二一五年七月验收主持单位：威信县桂香沟水库工程建设管理局法人验收监督管理机关：威信县水务局项目法人：威信县桂香沟水库工程建设管理局设计单位：新疆建设兵团规划设计研究院云南分院监理单位：云南润滇工程技术咨询有限公司施工单位：昆明新跃建筑工程有限公司质量和安全监督机构：昭通市水利局水利工程质量监督站运行管理单位：验收时间：2015年7月2日验收地点：威信县水务局二楼会议室前 言依据水利水电建设工程验收规程（SL223-2008）规定，由威信县桂香沟水库工程建设管理局主持工程验收。验收依据：国家现行有关法律、法规、规章和技术标准；主管部门有关规定；经批准的工程立项文件、初步设计文件、调整概算文件；经批准的设计文件及相应的工程变更文件；施工图纸及主要设备技术说明书等；施工有关合同等。组织机构：验收工作组由威信县桂香沟水库工程建设管理局、云南润滇工程技术咨询有限公司、新疆建设兵团规划设计研究院云南分院、昆明新跃建筑工程有限公司、威信县水务局等单位领导、专家和代表组成。验收过程：验收工作在威信县桂香沟水库工程建设管理局的主持下，验收组一行到工程现场检查工程完成情况和工程质量，查阅分部工程验收有关文件及相关档案资料，召开威信县桂香沟水库工程输水隧洞单位工程验收会。会议分别听取了各参建单位对工程建设有关情况的汇报，讨论并通过威信县桂香沟水库工程输水隧洞单位工程验收鉴定书。昭通市水利局水利工程质量监督站列席了验收会议。一、单位工程概况（一）单位工程名称及位置威信县桂香沟水库工程输水隧洞工程 输水隧洞位于大坝右岸岸边(二)单位工程主要建设内容1、工程概况桂香沟水库工程输水隧洞位于右岸岸边，由进口明渠段、洞身段和出口明渠段组成，全长184.383m。洞身段断面为2.0m2.6m（净宽净高）城门洞型。在进口后36.7m处设置闸门竖井，出口设置堵头埋设500钢管，钢管末端设置DN500闸阀。竖井内设2.02.6m（bh）检修门一道、工作闸门一道。闸门竖井为C20钢筋混凝土衬砌，厚0.4m。输水隧洞设计引用流量0.5m3/s。2、单位工程的主要建设内容威信县桂香沟水库工程输水隧洞单位工程主要建设内容为：有压段、无压段、出口明渠段、竖井、隧洞灌浆、金属结构及启闭机安装。（三）单位工程建设过程1、工程开工、完工时间工程开工日期：2012年6月5日；工程完工日期：2015年4月25日。2、施工中采取的主要措施 输水隧洞工程施工流程包括：出口明渠无压段有压段隧洞灌浆竖井浇筑边坡喷锚金属结构及启闭机安装。2.1、基础开挖 出口明渠有压段及无压段为洞方开挖，开挖采用爆破开挖的施工方法。依据设计要求，用全站仪测量放样出开挖边线后，用全断面钻爆法开挖施工，人工手持式风钻钻孔，人工装药起爆后，人工找顶，装载机出碴。每循环进尺2.0m，钻孔深度取2m。钻爆过程中周边眼间距5060cm。竖井主要为井方开挖，开挖采用自上而下开挖施工方法。用全站仪测量放样出开挖边线后，用全断面钻爆法开挖施工，人工手持式风钻钻孔，每循环进尺2.0m，掏槽眼钻孔深度取2.5m。钻爆过程中周边眼间距5060cm人工装药起爆后，挖机及装载机配合出碴。 2.2、混凝土浇筑出口明渠底板混凝土等级C20混凝土，混凝土配合比为：水:水泥:砂:小石:中石:减水剂:粉煤灰=0.50:1.00:2.19:1.36:2.22:0.008:0.15。混凝土统一在混凝土拌合站严格按照试验所得配合比拌合，再利用自卸式汽车运输送到仓面溜槽入仓进行浇筑，振捣使用50型插入式振捣棒分层振捣，确保混凝土浇筑质量。无压段混凝土等级为C20混凝土，混凝土配合比为：水:水泥:砂:小石:中石:减水剂:粉煤灰=0.50:1.00:2.19:1.36:2.22:0.008:0.15。分段浇筑长度为10m。混凝土统一在混凝土拌合站严格按照试验所得配合比拌合，由自卸汽车运至输水隧洞进出口，采用砼泵运输入洞内，插入式振捣器在预留的孔内仔细振捣，洞顶振捣采用表面振捣，以确保混凝土振捣密实。 有压段混凝土等级为C20混凝土，混凝土配合比为：水:水泥:砂:小石:中石:减水剂:粉煤灰=0.50:1.00:2.19:1.36:2.22:0.008:0.15。分段浇筑长度为10m，混凝土统一在混凝土拌合站严格按照试验所得配合比拌合，再利用混凝土输送泵输送至仓面进行浇筑，插入式振捣器在预留的孔内仔细振捣，洞顶振捣采用表面振捣，以确保混凝土振捣密实。龙抬头混凝土等级为C20混凝土，混凝土配合比为：水:水泥:砂:小石:中石:减水剂:粉煤灰=0.50:1.00:2.19:1.36:2.22:0.008:0.15。采用钢模板立模，搭钢管脚手架支撑模板，砼浇筑采用全断面一次浇筑成型，分段浇筑长度为6m。砼由大坝上游的砼拌合站拌制，由自卸汽车运至仓面，采用溜槽入仓，插入式振捣器振捣密实。拆模及混凝土养护，拆模后对混凝土及时养护，对模板进行清理，满足下一段混凝土浇筑使用。竖井混凝土等级为C20混凝土，混凝土配合比为：水:水泥:砂:小石:中石:减水剂:粉煤灰=0.50:1.00:2.19:1.36:2.22:0.008:0.15。分段浇筑长度为2m。混凝土统一在大坝上游的砼拌合站严格按照试验所得配合比拌合，再利用自卸汽车运至仓面,（1252m）以下高程采用溜槽运输砼到工作面上集料桶，利用溜桶入仓，确保混凝土骨料不分离，（1252m）以上高程采用30吨吊车提倒0.3m砼桶入仓，插入式振捣器振捣，以确保混凝土振捣密实。拆模后对混凝土及时养护，对模板进行清理，满足下一仓混凝土浇筑使用。竖井二期混凝土等级为C25混凝土，混凝土配合比为：水:水泥:砂:小石:中石:减水剂:粉煤灰=0.46:1.00:1.98:1.29:1.94:0.008:0.15。分段浇筑长度为2m。混凝土统一在大坝上游的砼拌合站严格按照试验所得配合比拌合，再利用ZL20装载机运至工作桥，手推车运至孔口，采用卷扬机提升吊桶入仓，插入式振捣器振捣，以确保混凝土振捣密实，拆模后对混凝土及时养护，对模板进行清理，满足下一仓混凝土浇筑使用。竖井工作桥混凝土等级为C25混凝土，混凝土配合比为：水:水泥:砂:小石:中石:减水剂:粉煤灰=0.46:1.00:1.98:1.29:1.94:0.008:0.15。混凝土统一在大坝上游的砼拌合站严格按照试验所得配合比拌合，采用吊车提升吊桶入仓，插入式振捣器振捣，以确保混凝土振捣密实，拆模后对混凝土及时养护。2.3边坡喷锚锚杆制安施工工艺流程：设孔位放样 钻孔就位钻孔、洗孔砂浆拌制 注浆按插锚杆 质量检测钻孔：孔深3m，25锚杆使用手风钻造孔，钻孔孔位、角度、孔深、孔径按设计图纸进行，严格控制钻孔质量，孔位由测量人员严格放样。成孔后的孔位偏差不大于10cm，钻孔结束后用木塞等把孔口封堵住，以防杂物进入孔内。注浆：砂浆采用M20砂浆，配合比为：水:水泥:砂=0.45:1.00:1.85。砂浆严格按照试验所得配合比进行，随拌随用，所用水泥和砂的各项指标符合设计要求，成品砂浆拌制均匀。锚杆安装：采用“先注浆后安装锚杆”的施工程序。挂网喷混凝土:设计喷混凝土强度为C20，混凝土配合比为：水:水泥:砂:石:速凝剂=0.45:1.00:2.35:2.17:0.04。喷砼厚10cm，采用喷射机分块分区从下往上的程序进行施喷。钢筋网：钢筋网由6.5钢筋加工而成，钢筋网与锚杆连接牢固。混凝土喷射：喷射混凝土分区、分块、分薄层均匀施喷，自下而上施工，喷头距施喷面合适，喷射有序，减少回弹，采取预埋钢筋方式保证喷射混凝土厚度均匀。喷混凝土质量检测：喷混凝土厚度通过预埋钢筋作厚度标志或钻孔测深检查，外观质量通过肉眼检查评估；施工中根据相关技术要求对喷射混凝土进行取样，对所取试样送到试验室进行抗压强度检测。2.4隧洞灌浆隧洞灌浆分回填灌浆与固结灌浆。回填灌浆采用立式砂浆搅拌机，各种浆液搅拌均匀并测定浆液密度，浆液在使用前要过筛。灌浆孔深入岩10cm,孔距2m,分两序先施工一序，再施工二序，从有压段起点施工至无压段结束，压力为0.3MPa。序孔灌注0.6:1的水泥浆液，序孔灌注1：1的水泥浆液。在规定压力下（0.3Mpa），灌浆孔停止吸浆，并继续灌注10min即可结束灌浆。固结灌浆在回填灌浆14天后进行，采用纯压式灌浆法。 固结灌浆孔按环间分序，序内加密的灌浆方法进行，环间宜分为两序进行灌浆。固结灌浆孔位布置，按设计进行钻孔孔径不小于38mm。孔间排距为1.5米，按规范要求孔位偏差不大于20厘米，孔深符合设计要求。灌浆孔深入岩1.5M,孔距1.5M,分两序环先施工一序环，再施工二环序，一环分三个孔，采用纯压灌浆法，灌浆压力为0.3MPa。灌浆时在灌浆区域安置千分抬动表，随时观测，如遇抬动，需立即停止灌浆。在规定压力下，当注入率不大于1L/min，持续30min，灌浆即可结束。2.5金属结构及启闭机安装 金属结构及启闭机安装包括：输水隧洞工作门、输水隧洞检修门及其高扬程启闭机的全部项目的安装及调试工作。闸门安装具体安装项目包括：闸门门叶、门槽埋件、启闭机和电气设备，以及与锁定装置、工作内容包括设备组装、安装、调试、试运行、维修、保护和测试所需的各项工作，以及为完成安装、试验、试运转所必须的各种临时设施的制作、安装和临时电源提供。具体内容及要求以施工图为准。平面闸门及其门槽埋设件的安装，按施工图纸的规定进行。闸门主支承部件的安装调整工作，需在门叶结构拼装焊接完毕，经过测量校正合格后方能进行。所有主支承面须当调整到同一平面上，其误差不得大于施工图纸的规定。充水装置和自动挂脱梁定位装置的安装，除按施工图纸要求外，还需注意与自动挂脱梁的配合，以确保安全可靠地动作。平面闸门安装完毕后，清除埋件表面和门叶上的所有杂物，特别注意清除不锈钢水封座板表面的水泥浆。在滑道支承面和滚轮轴套涂抹或灌注润滑脂。闸门加重块（包括闸门配重调整所需的加重块）需码放在闸门支墩处。二、验收范围本次单位工程验收范围主要包括有压段（里程SD0-002.5SD0+035）、无压段及出口明渠段（里程SD0+40.7mSD0+184.38m）、竖井（高程1214.389m1265.50m）、隧洞灌浆（里程SD0-002.5SD0+184.38m）、金属结构及启闭机安装等工程。三、单位工程完成情况和完成的主要工程量1、单位工程完成情况该单位工程已按合同内容及已批复的设计文件全部完成。2、完成的主要工程量 土石方开挖14849.6 mC20砼2521.46 mC25砼156.53 m浆砌石537.65 m钢筋96.99t锚杆85根模板3536.5橡胶止水144.6m回填灌浆650.83 m固结灌浆394.19m工作闸门门槽18.04t检修闸门门槽7t工作闸门门体1台4.97t检修闸门门体1台4.96t四、单位工程质量评定（一）分部工程质量评定1、施工单位自评结果本单位工程共6个分部工程，施工单位评定6个分部工程质量全部合格，合格率100%，无优良分部工程。质量资料基本齐全，施工过程中无质量事故及安全事故。自评质量等级合格。2、建设（监理）单位复核意见本单位工程共6个分部工程，经复核6个分部工程质量全部合格，合格率100%，无优良分部工程。质量资料基本齐全，施工中无质量事故及安全事故。复核质量等级合格。（二）工程外观质量评定单位工程验收工作组现场检查，外观工程质量评定组现场打分，应得 分，实得 分，得分率 %。（三）工程质量检测情况1、主要原材料检测施工自检水泥23组钢筋45组细骨料14组粗骨料22组粉煤灰1组减水剂2组速凝剂1组建设（监理）抽检水泥7组钢筋20组细骨料8组粗骨料16组粉煤灰2组2、主要中间产品检测2.1砼试块检测结果统计分析如下表：检测类别强度等级检测组数数据分析（MPa）分析结论施工自检C252227.932.3合格C209221.733.9合格建设（监理）抽检C201822.340.4合格C25327.529.7合格C20(无压段回弹检测)920.430.6合格（砼试块试验数据统计分析方法详见2007水利验收评定规程附录C）2.2砂浆试块检测结果统计分析如下表：检测类别强度等级检测组数数据分析（MPa）分析结论施工自检M20923.830.2合格M7.5267.69.8合格（砂浆试块试验数据统计分析方法详见2007水利验收评定规程附录E）（四）单位工程质量等级评定意见本单位工程共6个分部工程，经施工单位自评质量等级合格，监理单位复核质量等级合格，项目法人认定质量等级合格，质量监督机构核定；施工中无质量事故和安全事故。根据水利水电工程施工质量检验与评定规程（SL176-2007）5.1.3进行评定，该单位工程质量等级评定为合格。五、分部工程验收遗留问题处理情况无六、水库蓄水准备情况运行管理单位已对工程蓄水做了充分准备，工作已就绪，具备蓄水条件。七、存在的主要问题及处理意见无八、意见和建议无九、结论按水利水电工程施工质量检验与评定规程（SL176-2007），验收组通过现场检查、听取参建单位汇报、查阅资料和认真讨论，一致认为：威信县桂香沟水库工程大坝单位工程，已按批准的建设内容完成，工程质量满足有关规程、规范及设计要求，根据水利水电工程施工质量检验与评定规程（SL176-2007），该单位工程质量等级合格，同意验收。十、 保留意见保留意见人：（签名）年 月 日
