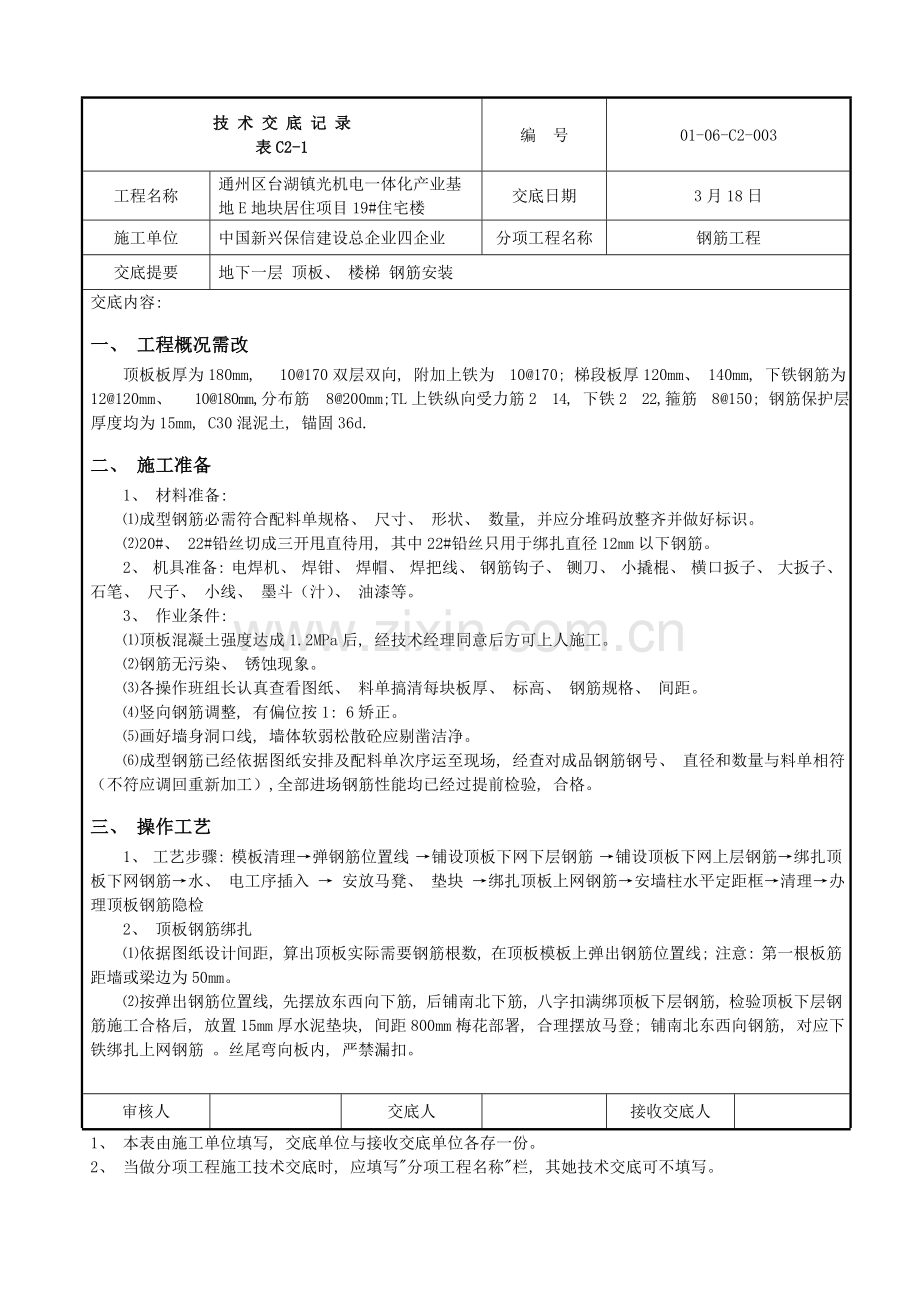

技 术 交 底 记 录
表C2-1
编 号
01-06-C2-003
工程名称
通州区台湖镇光机电一体化产业基地E地块居住项目19#住宅楼
交底日期
3月18日
施工单位
中国新兴保信建设总企业四企业
分项工程名称
钢筋工程
交底提要
地下一层 顶板、 楼梯 钢筋安装
交底内容:
一、 工程概况需改
顶板板厚为180mm, 10@170双层双向, 附加上铁为10@170; 梯段板厚120mm、 140mm, 下铁钢筋为12@120mm、 10@180mm,分布筋8@200mm;TL上铁纵向受力筋214, 下铁222,箍筋8@150; 钢筋保护层厚度均为15mm, C30混泥土, 锚固36d.
二、 施工准备
1、 材料准备:
⑴成型钢筋必需符合配料单规格、 尺寸、 形状、 数量, 并应分堆码放整齐并做好标识。
⑵20#、 22#铅丝切成三开甩直待用, 其中22#铅丝只用于绑扎直径12mm以下钢筋。
2、 机具准备: 电焊机、 焊钳、 焊帽、 焊把线、 钢筋钩子、 铡刀、 小撬棍、 横口扳子、 大扳子、 石笔、 尺子、 小线、 墨斗(汁)、 油漆等。
3、 作业条件:
⑴顶板混凝土强度达成1.2MPa后, 经技术经理同意后方可上人施工。
⑵钢筋无污染、 锈蚀现象。
⑶各操作班组长认真查看图纸、 料单搞清每块板厚、 标高、 钢筋规格、 间距。
⑷竖向钢筋调整, 有偏位按1: 6矫正。
⑸画好墙身洞口线, 墙体软弱松散砼应剔凿洁净。
⑹成型钢筋已经依据图纸安排及配料单次序运至现场, 经查对成品钢筋钢号、 直径和数量与料单相符(不符应调回重新加工),全部进场钢筋性能均已经过提前检验, 合格。
三、 操作工艺
1、 工艺步骤: 模板清理→弹钢筋位置线 →铺设顶板下网下层钢筋 →铺设顶板下网上层钢筋→绑扎顶板下网钢筋→水、 电工序插入 → 安放马凳、 垫块 →绑扎顶板上网钢筋→安墙柱水平定距框→清理→办理顶板钢筋隐检
2、 顶板钢筋绑扎
⑴依据图纸设计间距, 算出顶板实际需要钢筋根数, 在顶板模板上弹出钢筋位置线; 注意: 第一根板筋距墙或梁边为50mm。
⑵按弹出钢筋位置线, 先摆放东西向下筋, 后铺南北下筋, 八字扣满绑顶板下层钢筋, 检验顶板下层钢筋施工合格后, 放置15mm厚水泥垫块, 间距800mm梅花部署, 合理摆放马登; 铺南北东西向钢筋, 对应下铁绑扎上网钢筋 。丝尾弯向板内, 严禁漏扣。
审核人
交底人
接收交底人
1、 本表由施工单位填写, 交底单位与接收交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写"分项工程名称"栏, 其她技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-003需改
工程名称
通州区台湖镇光机电一体化产业基地E地块居住项目19#住宅楼
交底日期
3月18日
施工单位
中国新兴保信建设总企业四企业
分项工程名称
钢筋工程
交底提要
地下一层 顶板、 楼梯 钢筋安装
⑶边支座下层钢筋进支座过墙中且大于10d;上铁钢筋进支座对边锚固长度 La大于36d。钢筋搭接500 mm, 下铁在支座1/3范围,上铁在跨中1/3范围,接头错开500mm, 接头率50%。

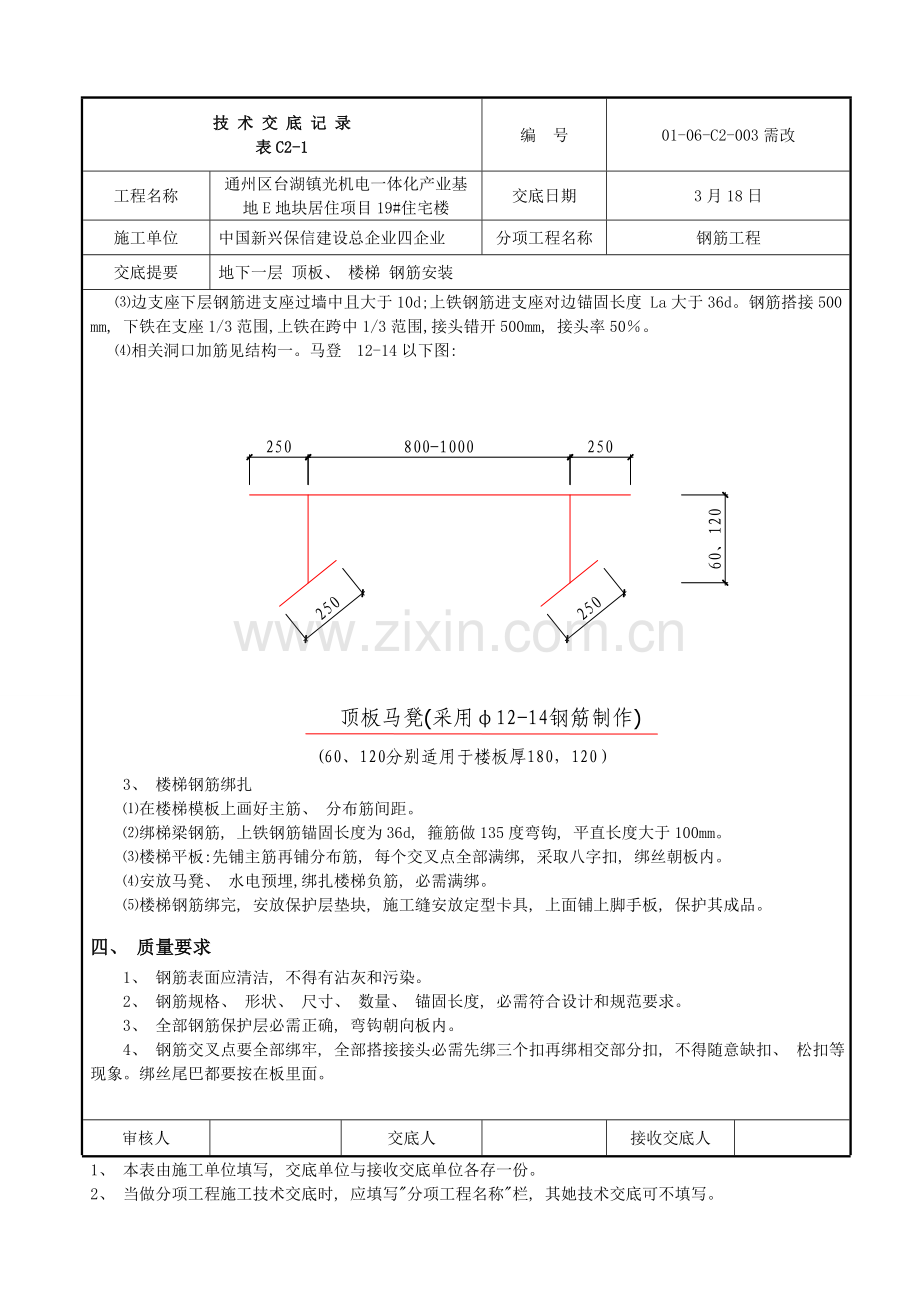

⑷相关洞口加筋见结构一。马登12-14以下图:
3、 楼梯钢筋绑扎
⑴在楼梯模板上画好主筋、 分布筋间距。
⑵绑梯梁钢筋, 上铁钢筋锚固长度为36d, 箍筋做135度弯钩, 平直长度大于100mm。
⑶楼梯平板:先铺主筋再铺分布筋, 每个交叉点全部满绑, 采取八字扣, 绑丝朝板内。
⑷安放马凳、 水电预埋,绑扎楼梯负筋, 必需满绑。
⑸楼梯钢筋绑完, 安放保护层垫块, 施工缝安放定型卡具, 上面铺上脚手板, 保护其成品。
四、 质量要求
1、 钢筋表面应清洁, 不得有沾灰和污染。
2、 钢筋规格、 形状、 尺寸、 数量、 锚固长度, 必需符合设计和规范要求。
3、 全部钢筋保护层必需正确, 弯钩朝向板内。
4、 钢筋交叉点要全部绑牢, 全部搭接接头必需先绑三个扣再绑相交部分扣, 不得随意缺扣、 松扣等现象。绑丝尾巴都要按在板里面。
审核人
交底人
接收交底人
1、 本表由施工单位填写, 交底单位与接收交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写"分项工程名称"栏, 其她技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-003
工程名称
通州区台湖镇光机电一体化产业基地E地块居住项目19#住宅楼
交底日期
3月18日
施工单位
中国新兴保信建设总企业四企业
分项工程名称
钢筋工程
交底提要
地下一层 顶板、 楼梯 钢筋安装
5、 顶板布筋前必需弹钢筋间距线, 以确保钢筋位置正确。
6、 洞口加筋: 当预留边长≤300mm洞口时, 墙筋须绕过洞口, 不得截断; 当边长>300mm且<1000mm时, 每侧附加被截断钢筋量1/2且大于12; 补强钢筋强度等级与被切断钢筋相同并部署在同一层面, 两根补强钢筋之间净距为30mm。
五、 节省方法
1.钢筋放样加工时要统一下料, 长短搭配。
2.严格按配料单下料成型, 不得多做、 少做或乱做。
4.为了降低资源浪费, 下料长度≥300㎜短钢筋用对焊机连接后, 用做加工制作结构搭接马凳筋; 其它长度小于300㎜钢筋头由专业回收企业回收再利用, 严禁填埋或浇入砼内。
六、 成品保护方法
1、 顶板钢筋绑完后应立刻清理并搭设马道, 严禁任何人随意踩踏钢筋。
2、 水电预埋正确, 并不得任意割断钢筋, 同时钢筋工绑扎不要随便移动或破坏水电预留盒。
3、 顶板负弯距钢筋绑扎完成后, 不准在上面踩踏行走。浇筑混凝土时另铺凳子、 跳板, 派钢筋工专门负责维护, 确保钢筋位置正确。
4、 钢筋有踩弯、 移位或脱扣时, 应立刻调整、 补好。
5、 混凝土浇筑时要有专员护筋, 如发觉变形或松动要用绑丝固定, 调整到位, 要确保顶板、 楼梯负筋有效高度。
七、 安全文明施工
1.钢筋原材加工后产品或半成品堆放时要注意用彩条布遮盖, 预防因雨水造成钢筋锈蚀; 假如钢筋已生成片状老锈, 钢筋在使用前必需用铁丝刷或砂盘进行除锈, 为了降低除锈时灰尘飞扬, 现场要设置遮挡, 并立刻将铁屑集中清理洁净。
2.切割钢筋无齿锯应经机械员检验合格后方可投入使用; 检验砂轮罩、 砂轮片是否完好, 旋转方向是否正确, 对有裂纹砂轮片严禁使用; 操作人员必需站在砂轮片运转切线方向旁侧; 用砂轮片切割钢筋时压力不宜过大, 切割件固定必需牢靠, 切忌使用劣质砂轮片; 使用手持砂轮机时, 要佩带绝缘手套及防护墨镜。
3.焊机必需接地, 焊工必需穿戴防护衣具, 以确保操作人员安全。
4.钢筋吊运时, 应依据部位有计划地吊运到绑扎地点, 尽可能一次到位, 降低无须要传输或倒运; 短
小材料必需用容器进行吊运, 严禁挂在长料上吊运。
审核人
交底人
接收交底人
1、 本表由施工单位填写, 交底单位与接收交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写"分项工程名称"栏, 其她技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-003
工程名称
通州区台湖镇光机电一体化产业基地E地块居住项目19#住宅楼
交底日期
3月18日
施工单位
中国新兴保信建设总企业四企业
分项工程名称
钢筋工程
交底提要
地下一层 顶板、 楼梯 钢筋安装
5.塔吊在吊运钢筋时, 要派责任心强有证信号工指挥, 不得无人指挥或乱指挥; 吊运时, 必需将两根钢丝绳吊索在钢筋材料上缠绕两道, 钢筋缠绕必需紧密, 两个吊点长度必需均匀; 起吊时, 确保钢筋水平, 预防材料在吊运中发生滑移坠落; 落吊时应缓慢落钩, 避免因冲击力过大, 破坏已成型钢筋或楼板。
6.避免立体交叉作业, 预防坠落物伤人; 钢筋钩子不用时应随身放好, 严禁乱放, 当心落下伤人。
7.加工成型吊运到作业面钢筋, 严禁集中堆放, 应分开堆放在指定地点, 且要用垫木垫好。
8.钢筋铁屑、 电渣压力焊废弃物及药渣要随时搜集, 统一清运到北京市要求垃圾集中地点。
9.现场作业, 必需做到“工完场清”、 “一日一清”。
审核人
交底人
接收交底人
1、 本表由施工单位填写, 交底单位与接收交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写"分项工程名称"栏, 其她技术交底可不填写。
