鲁班安装预算版到1202版蜕变
笔者使用鲁班4年之久, 最近两年鲁班安装预算软件增加新功效和优化在很大程度上提升了我们工作效率。本文介绍一下鲁班安装算量软件和两个版本功效区分及本新增加云模型检验功效。
新旧两版升级改变之处
相关和版本之间区分。安装预算版V11.1.1是比较稳定版本, 操作起来得心应手, 比方说桥架配线引线, 我们能够实现垂直桥架跨楼层桥架配线引线一步完成。同时水平桥架也能够一点引入, N个点引出, 大大缩短我们工作时间, 提升工作效率, 而且形成三维直观、 形象。软件初学者操作起来可能跟手算花费时间差不多, 不过计算出来报表, 我们能够对工程量进行条件统计, 分楼层、 分系统进行统计出量, 这个是手算完成后无法做到, 软件操作熟练了会是手算速度几倍。
鲁班安装预算版V11.1.1转化电气系统图节省了编辑系统时间, 新建工程, 系统编号和上个工程相同, 不过不能借用上个工程系统, 需要重新转化; 鲁班安装预算版V12.2.1版本就处理了这个问题, 系统编号能够导入导出, 点击系统编号编辑, 导出也不改变储存路径, 如图1, 每次新建工程后, 一样点击系统编号编辑, 点一下导入自动弹出上一次导出系统编号工程名称, 导入速度时很快, 用不了三秒钟这个工程系统编号就编好了, 如图2; 编辑系统编号增加复制粘贴功效, 直接拷贝已经创建系统编号, 字号符扩展到25个汉字, 不用提炼关键字输入, 直接输入而且与CAD图层脱离, 还可输入部分特殊字符, 支持旧版本升级, 让老工程也能共享新版优化强大功效。

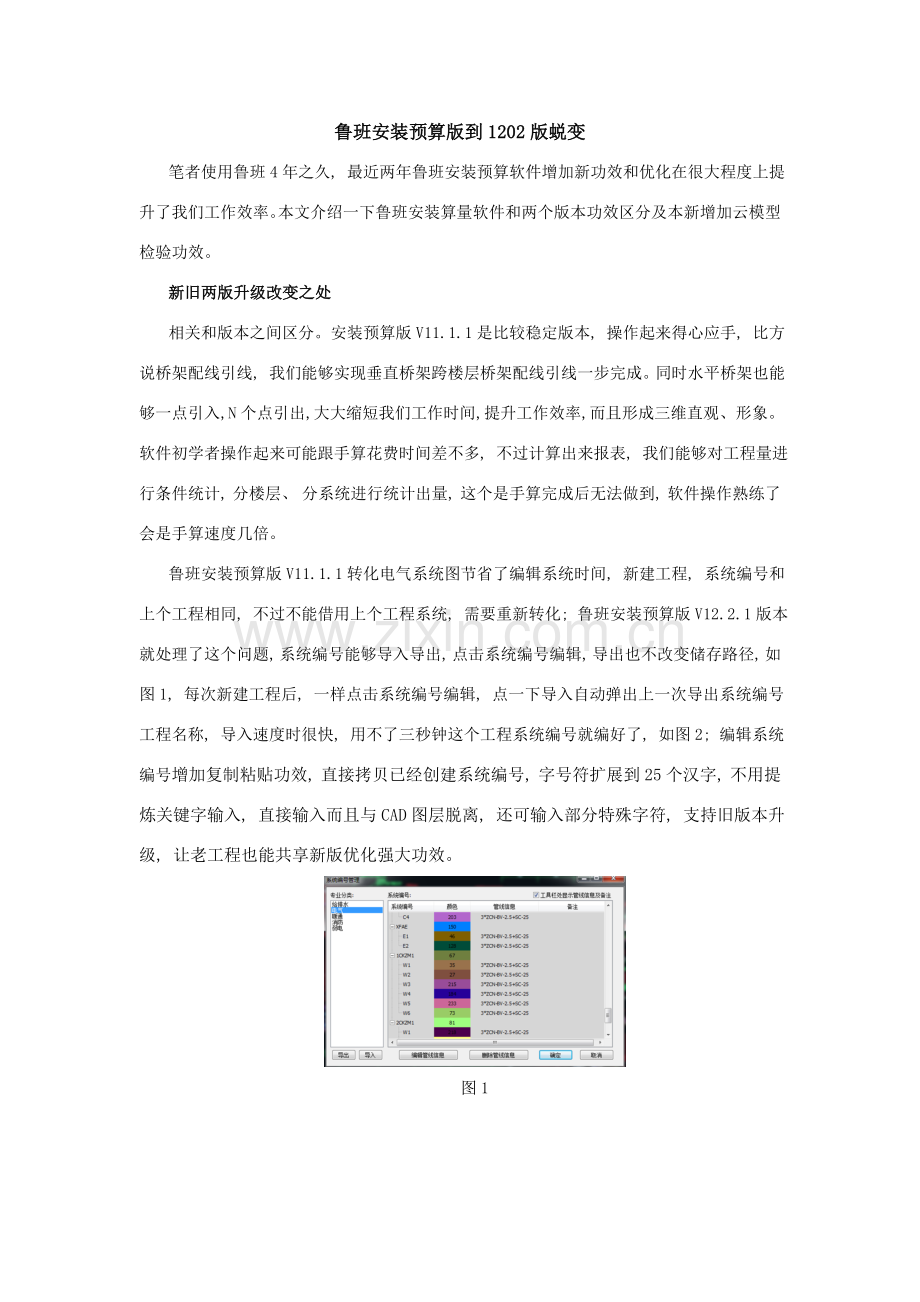

图1

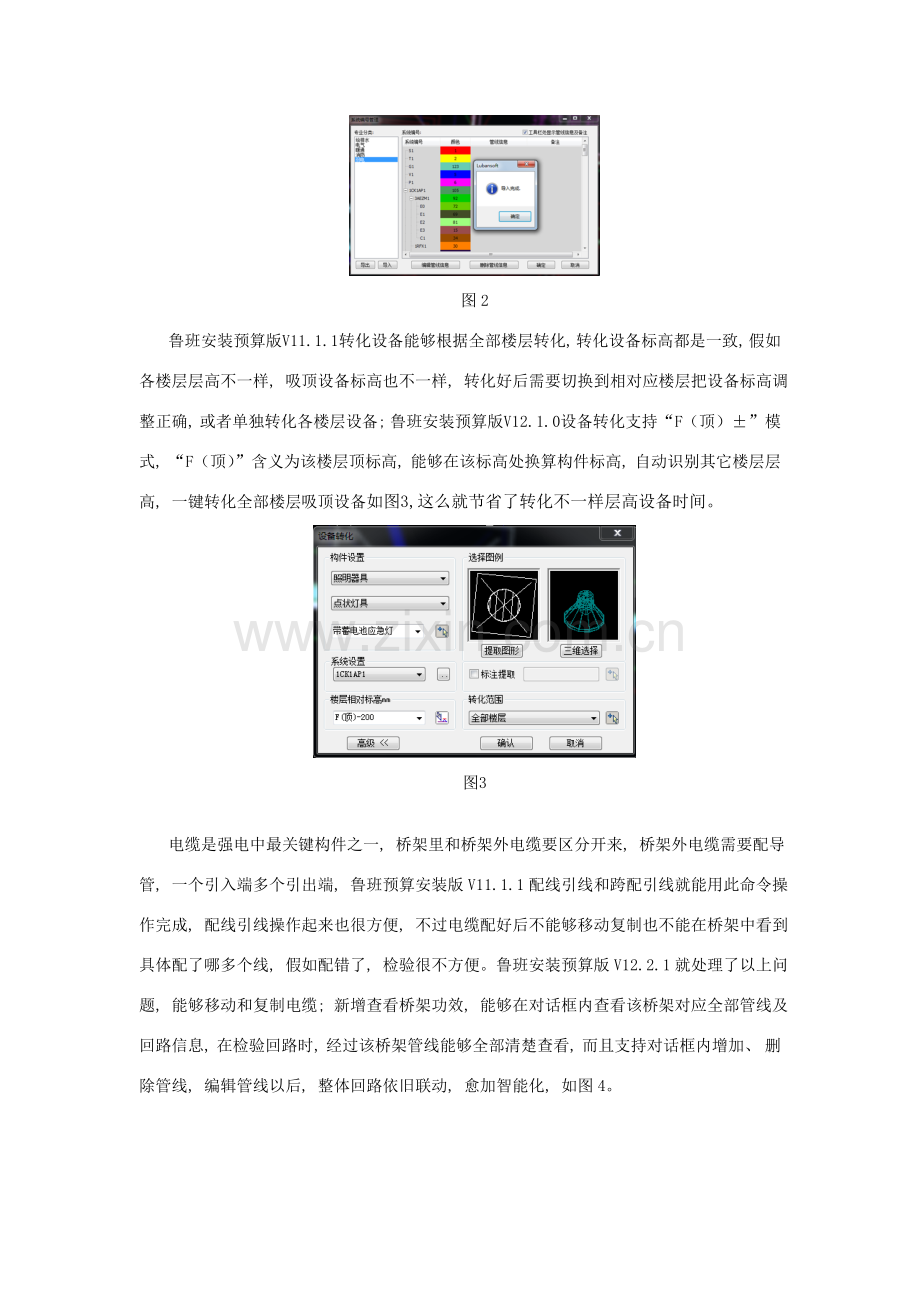

图2
鲁班安装预算版V11.1.1转化设备能够根据全部楼层转化, 转化设备标高都是一致, 假如各楼层层高不一样, 吸顶设备标高也不一样, 转化好后需要切换到相对应楼层把设备标高调整正确, 或者单独转化各楼层设备; 鲁班安装预算版V12.1.0设备转化支持“F（顶）±”模式, “F（顶）”含义为该楼层顶标高, 能够在该标高处换算构件标高, 自动识别其它楼层层高, 一键转化全部楼层吸顶设备如图3,这么就节省了转化不一样层高设备时间。

图3
电缆是强电中最关键构件之一, 桥架里和桥架外电缆要区分开来, 桥架外电缆需要配导管, 一个引入端多个引出端, 鲁班预算安装版V11.1.1配线引线和跨配引线就能用此命令操作完成, 配线引线操作起来也很方便, 不过电缆配好后不能够移动复制也不能在桥架中看到具体配了哪多个线, 假如配错了, 检验很不方便。鲁班安装预算版V12.2.1就处理了以上问题, 能够移动和复制电缆; 新增查看桥架功效, 能够在对话框内查看该桥架对应全部管线及回路信息, 在检验回路时, 经过该桥架管线能够全部清楚查看, 而且支持对话框内增加、 删除管线, 编辑管线以后, 整体回路依旧联动, 愈加智能化, 如图4。

图4
参考部署功效是常见命令, 尤其是在做给排水工程时, 水管高度往返切换部署管道要选择管道型号、 系统编号, 现在只关键点一下参考部署即读取已部署构件全部参数, 包含构件系统编号, 角度, 标高等信息, 无需一个一个输入, 输入效率立刻提升数倍, 比数字快捷键还快。
新版云模型检验功效
这里关键介绍一下新版本云模型检验功效。新版公布已经有一段时间了, 很多同行应该有大致了解, 云模型检验功效范围涵盖当地正当性检验功效, 安装电气、 弱电两个专业检验项目近1000项, 能够检验出高达10%少算、 漏算、 错算, 避免巨额损失和风险。在云端能够即时更新, 教授知识库动态增加, 确保第一时间使用最新功效和规则。这个功效是非常不错, 对初学者来说, 能够降低漏项, 少算, 错算! 检验范围自定义更灵活, 云模型检验支持多个检验模式, 有目前层检验、 全楼层检验和自定义检验, 如图5、 6; 检验依据也是依据规范主动提供, 部分条目错误附上依据原理, 改起来很方便, 不用在平面图上查找错误,再去属性定义里修改, 节省大量时间, 这让初学者学习更轻松, 更方便; 软件检验到错误能够在属性里面直接修改, 同时也能够忽略其它不需要修改错误如图7、 8。

图5

图6

图7

图8
总来说鲁班安装预算版V12.2.1大幅度提升了建模速度和算量正确性, 同时还大大降低了模型检验和改错工作量, 期望鲁班安装算量软件以后发展更智能, 在算量软件行业中一路领先。
