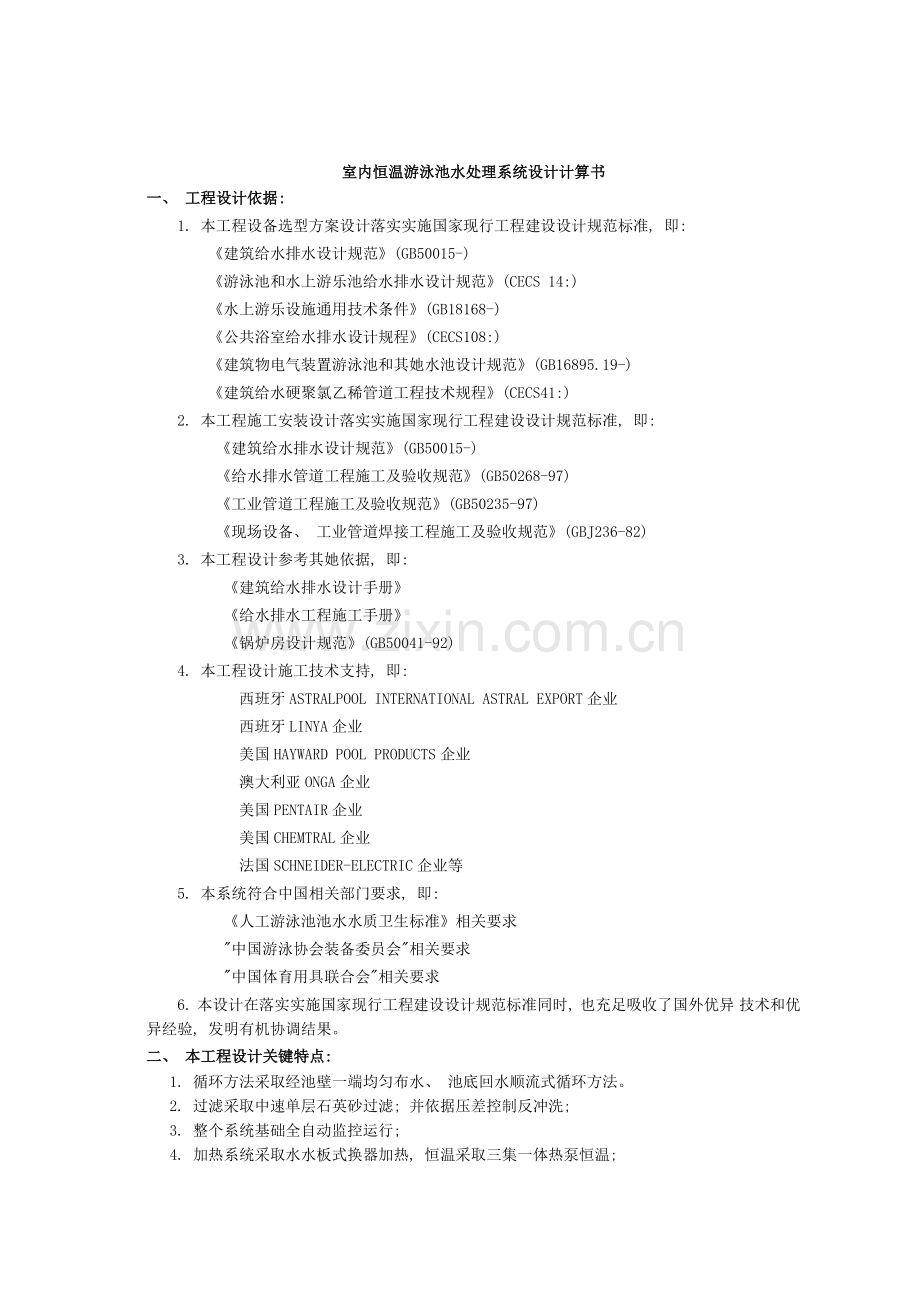

室内恒温游泳池水处理系统设计计算书
一、 工程设计依据:
1. 本工程设备选型方案设计落实实施国家现行工程建设设计规范标准, 即:
《建筑给水排水设计规范》(GB50015-)
《游泳池和水上游乐池给水排水设计规范》(CECS 14:)
《水上游乐设施通用技术条件》(GB18168-)
《公共浴室给水排水设计规程》(CECS108:)
《建筑物电气装置游泳池和其她水池设计规范》(GB16895.19-)
《建筑给水硬聚氯乙稀管道工程技术规程》(CECS41:)
2. 本工程施工安装设计落实实施国家现行工程建设设计规范标准, 即:
《建筑给水排水设计规范》(GB50015-)
《给水排水管道工程施工及验收规范》(GB50268-97)
《工业管道工程施工及验收规范》(GB50235-97)
《现场设备、 工业管道焊接工程施工及验收规范》(GBJ236-82)
3. 本工程设计参考其她依据, 即:
《建筑给水排水设计手册》
《给水排水工程施工手册》
《锅炉房设计规范》(GB50041-92)
4. 本工程设计施工技术支持, 即:
西班牙ASTRALPOOL INTERNATIONAL ASTRAL EXPORT企业
西班牙LINYA企业
美国HAYWARD POOL PRODUCTS企业
澳大利亚ONGA企业
美国PENTAIR企业
美国CHEMTRAL企业
法国SCHNEIDER-ELECTRIC企业等
5. 本系统符合中国相关部门要求, 即:
《人工游泳池池水水质卫生标准》相关要求
"中国游泳协会装备委员会"相关要求
"中国体育用具联合会"相关要求
6. 本设计在落实实施国家现行工程建设设计规范标准同时, 也充足吸收了国外优异 技术和优异经验, 发明有机协调结果。
二、 本工程设计关键特点:
1. 循环方法采取经池壁一端均匀布水、 池底回水顺流式循环方法。
2. 过滤采取中速单层石英砂过滤; 并依据压差控制反冲洗;
3. 整个系统基础全自动监控运行;
4. 加热系统采取水水板式换器加热, 恒温采取三集一体热泵恒温;

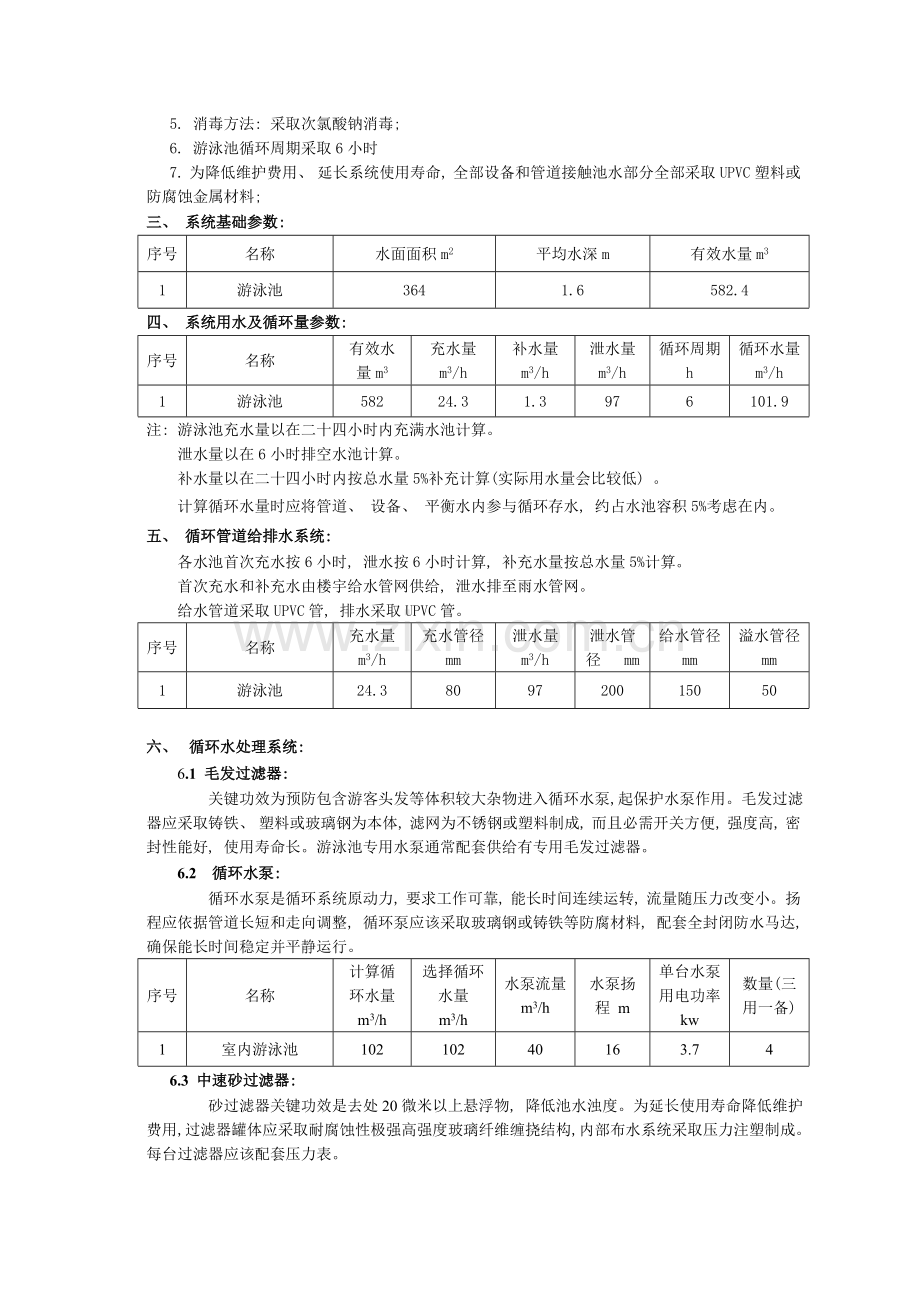

5. 消毒方法: 采取次氯酸钠消毒;
6. 游泳池循环周期采取6小时
7. 为降低维护费用、 延长系统使用寿命, 全部设备和管道接触池水部分全部采取UPVC塑料或防腐蚀金属材料;
三、 系统基础参数:
序号
名称
水面面积m2
平均水深m
有效水量m3
1
游泳池
364
1.6
582.4
四、 系统用水及循环量参数:
序号
名称
有效水量m3
充水量 m3/h
补水量 m3/h
泄水量 m3/h
循环周期 h
循环水量 m3/h
1
游泳池
582
24.3
1.3
97
6
101.9
注: 游泳池充水量以在二十四小时内充满水池计算。
泄水量以在6小时排空水池计算。
补水量以在二十四小时内按总水量5%补充计算(实际用水量会比较低) 。
计算循环水量时应将管道、 设备、 平衡水内参与循环存水, 约占水池容积5%考虑在内。
五、 循环管道给排水系统:
各水池首次充水按6小时, 泄水按6小时计算, 补充水量按总水量5%计算。
首次充水和补充水由楼宇给水管网供给, 泄水排至雨水管网。
给水管道采取UPVC管, 排水采取UPVC管。
序号
名称
充水量 m3/h
充水管径 mm
泄水量 m3/h
泄水管径 mm
给水管径 mm
溢水管径 mm
1
游泳池
24.3
80
97
200
150
50

六、  循环水处理系统:
6.1 毛发过滤器:
关键功效为预防包含游客头发等体积较大杂物进入循环水泵, 起保护水泵作用。毛发过滤器应采取铸铁、 塑料或玻璃钢为本体, 滤网为不锈钢或塑料制成, 而且必需开关方便, 强度高, 密封性能好, 使用寿命长。游泳池专用水泵通常配套供给有专用毛发过滤器。
6.2 循环水泵:
循环水泵是循环系统原动力, 要求工作可靠, 能长时间连续运转, 流量随压力改变小。扬程应依据管道长短和走向调整, 循环泵应该采取玻璃钢或铸铁等防腐材料, 配套全封闭防水马达, 确保能长时间稳定并平静运行。
序号
名称
计算循环水量 m3/h
选择循环水量 m3/h
水泵流量 m3/h
水泵扬程 m
单台水泵用电功率 kw
数量(三用一备)
1
室内游泳池
102
102
40
16
3.7
4
6.3 中速砂过滤器:
砂过滤器关键功效是去处20微米以上悬浮物, 降低池水浊度。为延长使用寿命降低维护费用, 过滤器罐体应采取耐腐蚀性极强高强度玻璃纤维缠挠结构, 内部布水系统采取压力注塑制成。每台过滤器应该配套压力表。
对每个过滤器来说, 直径和过滤面积是不变, 其过滤精度关键取决于过滤流速。以前中国还未引进国外优异过滤器之前, 都采取传统低速过滤器。即使过滤精度较高, 但体积庞大, 占地面积大, 投资大, 更适适用于开式循环净水系统。
对于游泳池这种特殊闭式循环, 使用高速过滤器完全能够达成要求水质。但过滤速度也不是越高越好, 西方发达国家经过多年研究, 一致认为在公共泳池使用过滤器最好滤速为每平方米过滤量小于35立方米/小时, 即35米/小时。美国NSF标准更对此作了要求。中国最新游泳池给排水设计规范, 也要求了不超出40米/小时参数。滤速超出40米/小时过滤器, 通常是用于私家小型游泳池。
本企业在方案中设计流速采取30m/h中高速, 以确保很好水质（水下可见度可达25m）。
序号
名称
循环水量 m3/h
计算过滤速度m/h
计算过滤面积m2
选择过滤面积m2
选择过滤器直径m
选择过滤器数量
1
室内游泳池
102
30
3.4
3.4
1.2
3

七、  水质平衡及消毒系统:
氯消毒剂采取次氯酸钠溶液, 设计投加率为5mg/L, 投加浓度为10%, 药品投加采取投药泵负压投加, 投药泵最大投加量为17L/h, 流量范围为: 0~17/h手动调整。
序号
名称
水面面积 m2
有效水量 m3
循环水量 m3/h
要求投加量L/h
设备投加量L/h
选择数量
1
游泳池
364
582
102
5.1
17
1
投加量5mg/L=5g/m3, 则需要混凝剂为10*5/1000=0.05kg/h(近似计算）
配成10%浓度, 则0.05/10%=0.5/h, 小于17L/h
能够满足要求。
药剂投加采取全自动/手动投药泵, 可接收1-99999范围内脉冲信号按百分比式自动调整, 最大投加量为0-17L/h, 有四个范围值可供手动调整, 由水质监控系统自动控制或由手动调整, PH值、 ORP值均可调整由水质监控系统自动控制或由手动调整。
八、  清洁系统:
选择“彩虹”清洁设备
1.设置真空吸污泵, 在池壁有效范围内部署真空吸口, 配合带轮、 吸头、 伸缩铝杆、  浮喉吸除水底污泥。
2.对于水中大颗粒漂浮物用深水叶网捞除。
3.在进入泳池通道内设浸脚消毒池, 长度2m, 宽度与通道相同, 池有效深度0.3m。
4.游泳池两侧岸上设置冲洗池岸用水龙头。
九、  加热恒温系统:
加热天燃气锅炉为游泳池加热、 保温, 根据水温27度, 空气温度为28度, 源水温度5度, 升温时间为二十四小时（以下参数均取自室内环境湿度为60%情况下）。
名称
水源温度 ℃
空气温度 ℃
泳池水温 ℃
补充水温 ℃
升温时间 h
池水面积 m2
池深 m
参数
5
28
27
5
36
364
1.6
游泳池水加热所需热量（保温及首次加热）:
名称
水面蒸发烧损失Qz kcal
水面传导热损失Qsc
池壁热传导损失Qb
池底热传导损失Qd
设备及管道热损失Qsg
补充水加热Qbc kcal
保温热功率kw
升温热功率kw
功率
45514.08
9102.82
17795.56
85
414
因为游泳池水含氯量较高, 腐蚀性较大, 故应选择一台BR012-6水水板式换热器为泳池首次加热, 换热功率最大450KW; 采取三集一体热泵恒温。
序号
名称
有效水量 m3
循环水量 m3/h
升温热功率kw
升温热负荷kcal
保温热功率kw
保温热负荷kcal
1
游泳池
582
102
414
356040
85
73100

十、  电器控制系统: 为确保系统正常工作, 多种设备相互协调, 电控系统必需采取多种保护方法, 预防“误操作”或因部分设备缺点破坏系统中其她设备。
全部电器系统均必需有防潮方法。

十一、 循环管路系统:
选择著名品牌“公元”UPVC给水管路及阀门配件, 颜色为白色, 额定压力1.0Mpa。

杭州亮剑机电设备成套有限企业
-3-22
