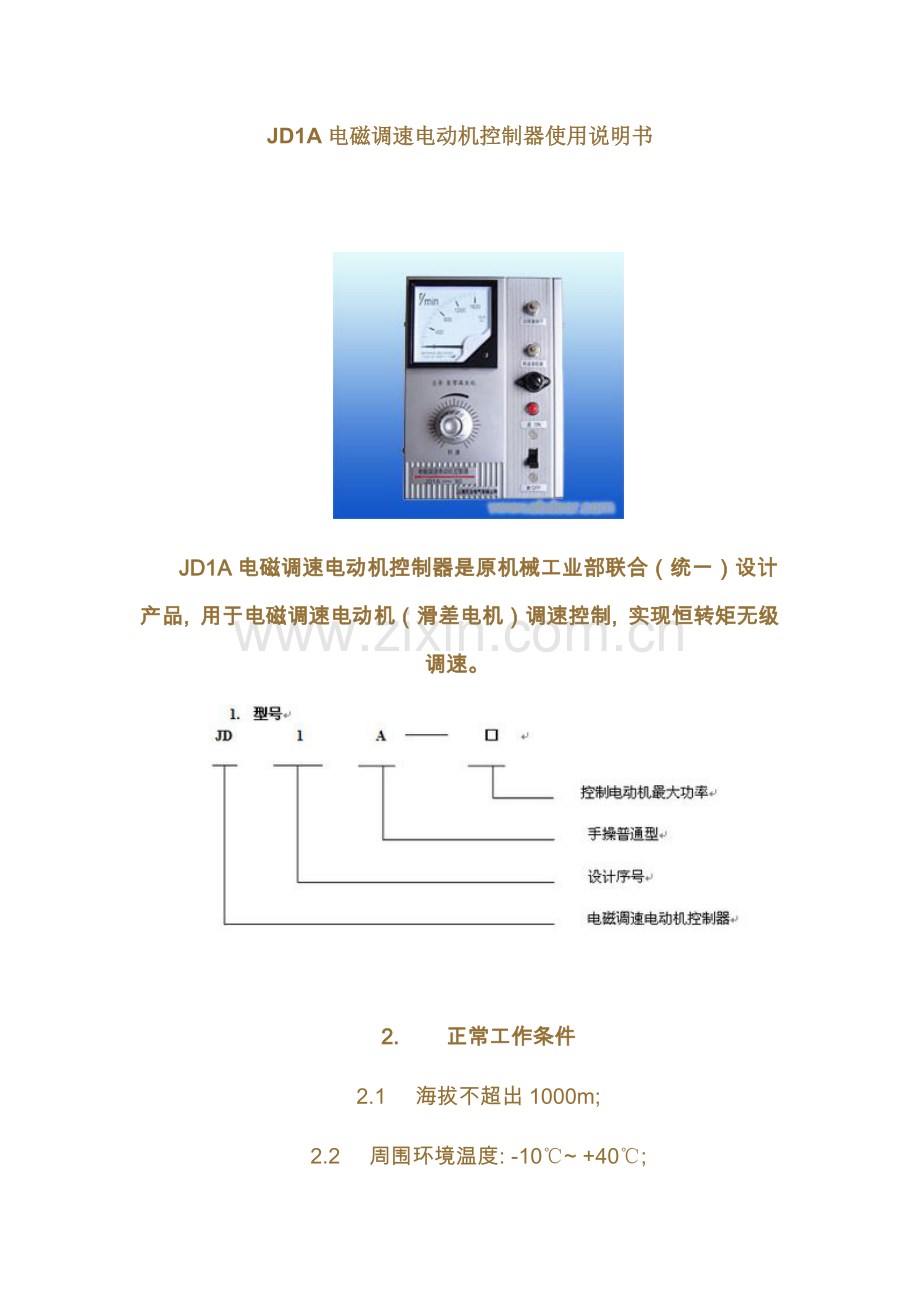

JD1A电磁调速电动机控制器使用说明书

JD1A电磁调速电动机控制器是原机械工业部联合（统一）设计产品, 用于电磁调速电动机（滑差电机）调速控制, 实现恒转矩无级调速。

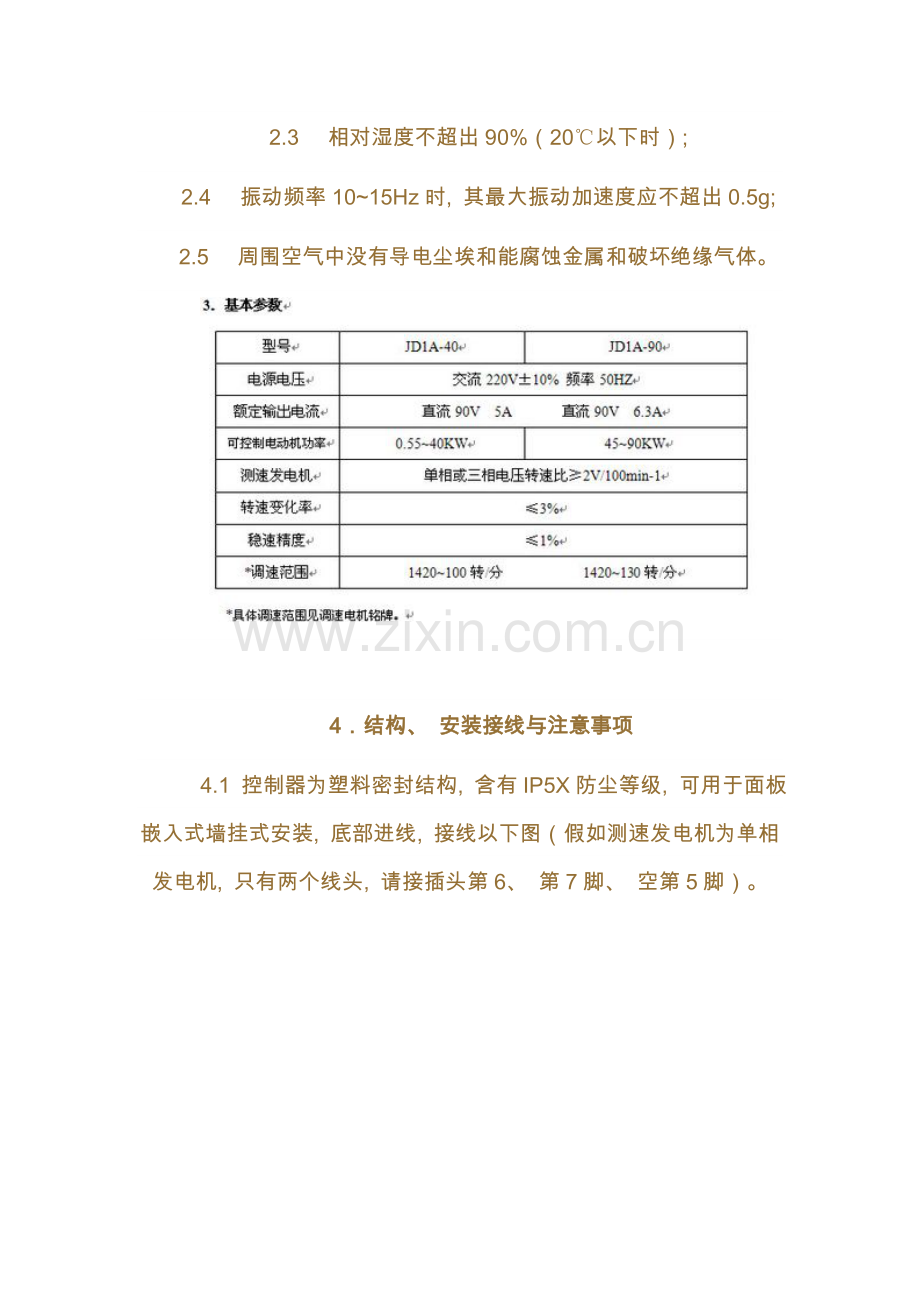

2.       正常工作条件
2.1    海拔不超出1000m;
2.2    周围环境温度: -10℃~ +40℃;
2.3    相对湿度不超出90%（20℃以下时）;
2.4    振动频率10~15Hz时, 其最大振动加速度应不超出0.5g;
2.5    周围空气中没有导电尘埃和能腐蚀金属和破坏绝缘气体。

 4．结构、 安装接线与注意事项
    4.1 控制器为塑料密封结构, 含有IP5X防尘等级, 可用于面板嵌入式墙挂式安装, 底部进线, 接线以下图（假如测速发电机为单相发电机, 只有两个线头, 请接插头第6、 第7脚、 空第5脚）。

4.2接线
控制器外接线7条, 是用P型插头与电机相连接, 插头正面有标号, ①、 ②为控制器电源220V, ①为相线（火线）必需接至接触器下端（预防停电又来电时瞬间电压把控制器击坏）。②为零线。③、 ④接至电机前端励磁绕组F1、 F2。⑤、 ⑥、 ⑦接至电机前端测速发电机上U、 V、 W。
4.3先检验接线是否正确, 确定后开启电机, 再接通控制器电源, 指示灯亮旋动调速旋钮, 此时转速表上读数逐步上升, 依据需要转速稳定下来。
4.4关机
先把调速旋钮调回零位, 关掉控制器电源（注意: 必需关掉电源, 以免损坏）, 再关掉电机。
5、 调整与试运行
5.1转速表指示值校正。顺时针方向转动给定电位器RP1于任意位置, 用机械转速或其它仪表检验调速电机实际转速, 若实际转速与转速表指示值不一致, 调速校表电位器RP3。
5.2顺时针方向转动给定电位器RP1至最大, 调整反馈电位器RP2, 使转速电机铭牌所标上限转速一致。（通常1200转/分~1320转/分）
6、 维护及修理
6.1周围环境保持清洁, 预防油污水份及潮气进入控制器内部, 如发觉印刷电路板插脚沾污, 则须立刻用酒精擦洗, 以免接触不良, 影响工作。
6.2在停放时间较长或必需时, 应测量控制器绝缘电阻, 阻值不低于1兆欧。

6.3故障原因及修理
