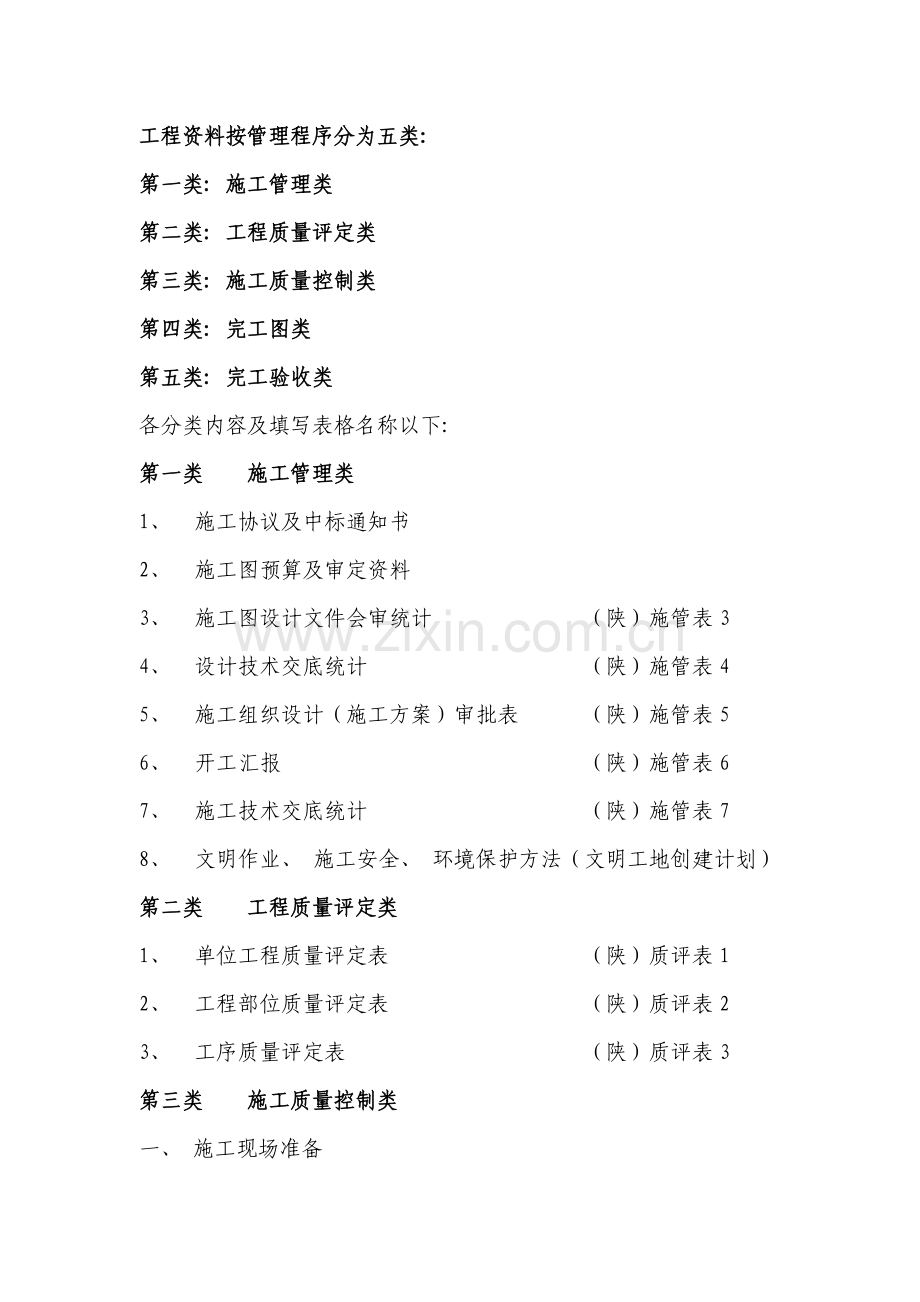

工程资料按管理程序分为五类:
第一类: 施工管理类
第二类: 工程质量评定类
第三类: 施工质量控制类
第四类: 完工图类
第五类: 完工验收类
各分类内容及填写表格名称以下:
第一类 施工管理类
1、 施工协议及中标通知书
2、 施工图预算及审定资料
3、 施工图设计文件会审统计 （陕）施管表3
4、 设计技术交底统计 （陕）施管表4
5、 施工组织设计（施工方案）审批表 （陕）施管表5
6、 开工汇报 （陕）施管表6
7、 施工技术交底统计 （陕）施管表7
8、 文明作业、 施工安全、 环境保护方法（文明工地创建计划）
第二类 工程质量评定类
1、 单位工程质量评定表 （陕）质评表1
2、 工程部位质量评定表 （陕）质评表2
3、 工序质量评定表 （陕）质评表3
第三类 施工质量控制类
一、 施工现场准备

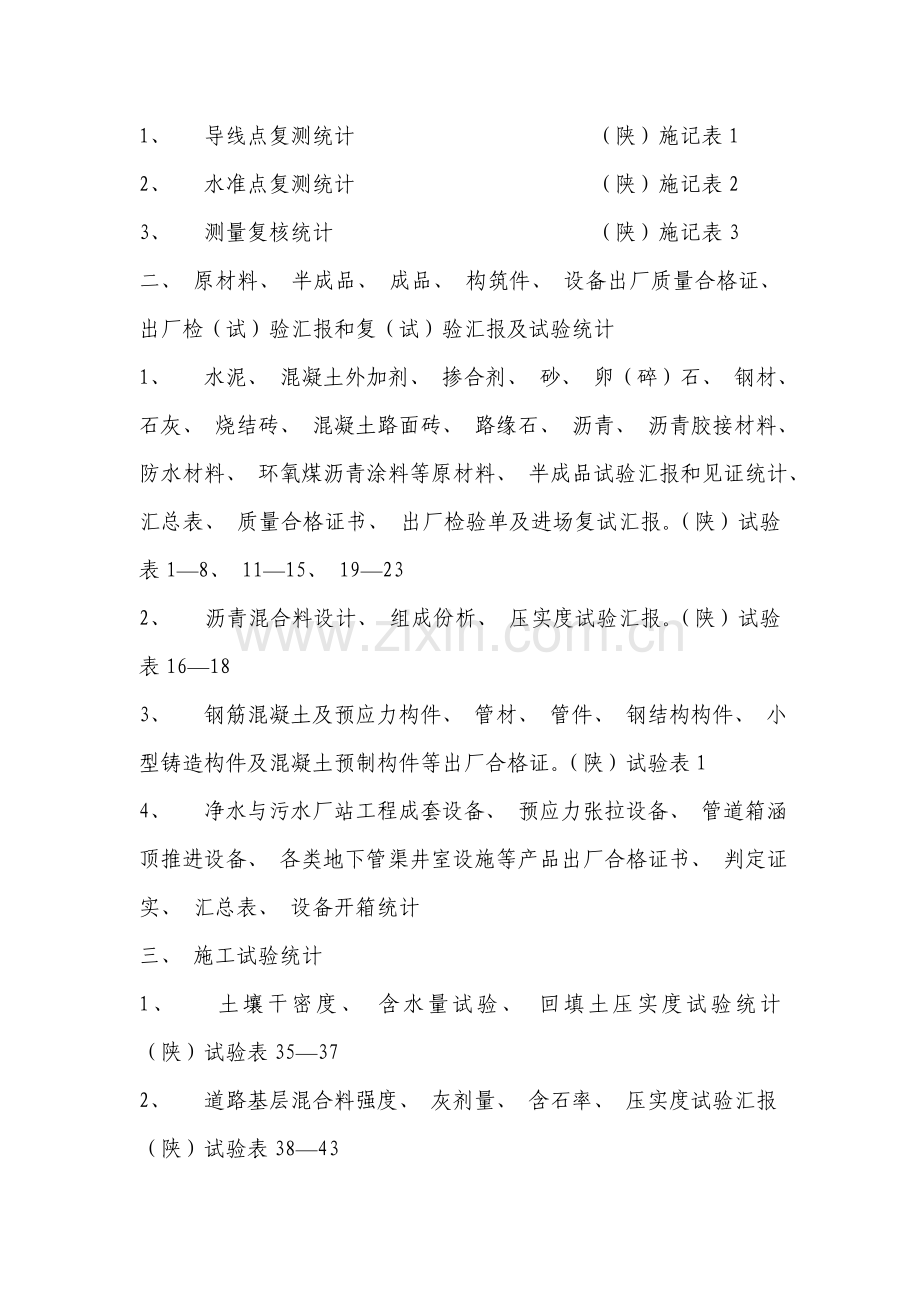

1、 导线点复测统计 （陕）施记表1
2、 水准点复测统计 （陕）施记表2
3、 测量复核统计 （陕）施记表3
二、 原材料、 半成品、 成品、 构筑件、 设备出厂质量合格证、 出厂检（试）验汇报和复（试）验汇报及试验统计
1、 水泥、 混凝土外加剂、 掺合剂、 砂、 卵（碎）石、 钢材、 石灰、 烧结砖、 混凝土路面砖、 路缘石、 沥青、 沥青胶接材料、 防水材料、 环氧煤沥青涂料等原材料、 半成品试验汇报和见证统计、 汇总表、 质量合格证书、 出厂检验单及进场复试汇报。（陕）试验表1—8、 11—15、 19—23
2、 沥青混合料设计、 组成份析、 压实度试验汇报。（陕）试验表16—18
3、 钢筋混凝土及预应力构件、 管材、 管件、 钢结构构件、 小型铸造构件及混凝土预制构件等出厂合格证。（陕）试验表1
4、 净水与污水厂站工程成套设备、 预应力张拉设备、 管道箱涵顶推进设备、 各类地下管渠井室设施等产品出厂合格证书、 判定证实、 汇总表、 设备开箱统计
三、 施工试验统计
1、 土壤干密度、 含水量试验、 回填土压实度试验统计 （陕）试验表35—37
2、 道路基层混合料强度、 灰剂量、 含石率、 压实度试验汇报
（陕）试验表38—43
3、 混凝土配合比、 抗压、 抗折、 抗渗、 抗冻试验及强度、 性能统计 （陕）试验表24—30
4、 砂浆配合比、 抗压强度试验及强度统计 （陕）试验表31—34
5、 钢筋连接、 焊接试验汇报及焊缝质量综合评价汇总
（陕）试验表9、 10 （陕）质检表6
6、 桩基础试验、 检测汇报
四、 施工作业统计
1、 地基钎探、 基槽验收、 地基处理统计 （陕）质检表5
2、 桩基础施工、 打桩、 沉井下沉统计 （陕）施记表12—18
3、 预应力钢筋张拉施工统计 （陕）施记表19—22
4、 混凝土浇筑、 测温, 沥青混合料测温统计（陕）施记表4-7、 10
5、 管道、 箱涵工程顶（推）进统计 （陕）施记表8、 9
6、 构件吊装统计 （陕）施记表23
7、 预制安装圆形构筑物缠绕钢丝应力测定 （陕）施记表24
8、 聚乙烯管道焊接统计 （陕）施记表27
9、 照度测量统计 （陕）施记表28
10、 沉降观察统计 （陕）施记表29
五、 预检隐检统计
1、 成品材料、 各型构件、 设备、 配(备)件进场检验统计
（陕）质检表1、 2
2、 结构模板安装、 构件设备预检, 预埋件、 预留孔位置高程、 明装管道赔偿器、 支架设置、 连接方法检验, 油漆统计
（陕）质检表3、 （陕）施记表25、 26
3、 供水、 供热、 供气管道冲洗、 吹洗、 脱脂统计
（陕）施记表30、 31
4、 管道、 设备防腐层质量检验 （陕）质检表7
5、 电气安装工程质量检验 （陕）质检表8
6、 隐蔽工程、 电气接地隐蔽检验统计 （陕）质检表4、 9
7、 中间检验交接统计 （陕）质检表10
六、 功效试验统计
1、 道路工程回弹弯沉统计 （陕）试验表44、 45
2、 桩基础工程检测汇报 由检测单位出汇报
3、 桥梁工程动、 静荷载试验统计 由检测单位出汇报
4、 水池满水试验、 消防池气密性试验统计 （陕）试验表46、 47
5、 无压力管道严密性试验汇报 （陕）试验表48
6、 压力管道严密性、 强度试验 （陕）试验表49、 50、 52-54
7、 供热管网（场站）热试运行统计 （陕）试验表51
8、 阀门试验统计 （陕）试验表55
9、 电气绝缘、 接地电阻测试统计 （陕）试验表56、 57
10、 电气照明全负荷、 电机、 设备单机、 设备联动试运行、 调试统计 （陕）试验表58—62
七、 质量事故处理统计
质量事故汇报及处理统计 （陕）施管表11—13
八、 完工测量统计
道路高程测量统计、 井内管底高程实测统计 （陕）施管表11、 32
第四类、 完工图类
一、 完工图
二、 设计图
三、 设计变更及工程洽商统计 （陕）施管表8—10
第五类、 完工验收类
1、 完工验收证书 （陕）施管表2及附表一、 二、 三
2、 完工汇报 （陕）施管表14
3、 完工总结
4、 工程质量保修书
