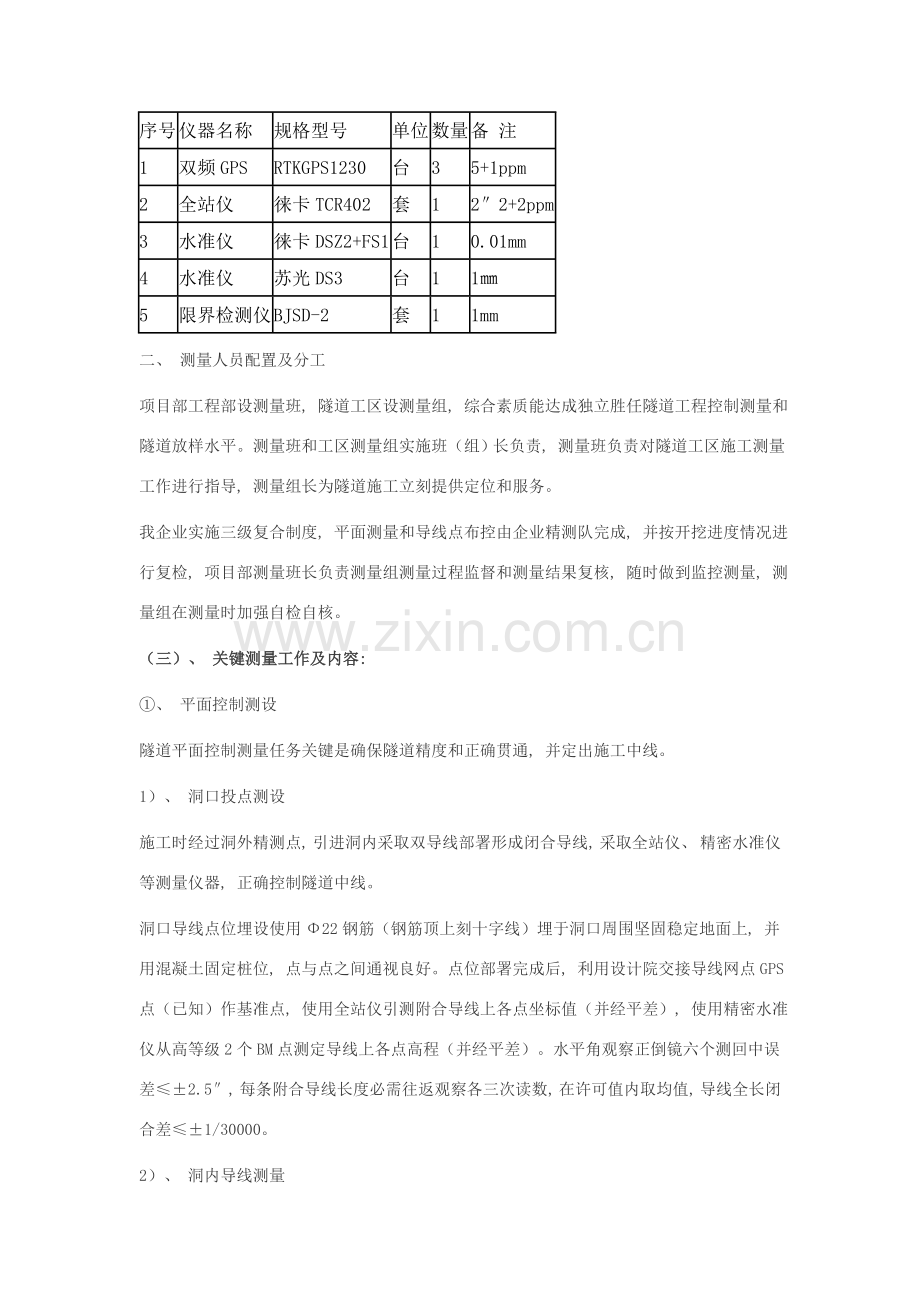

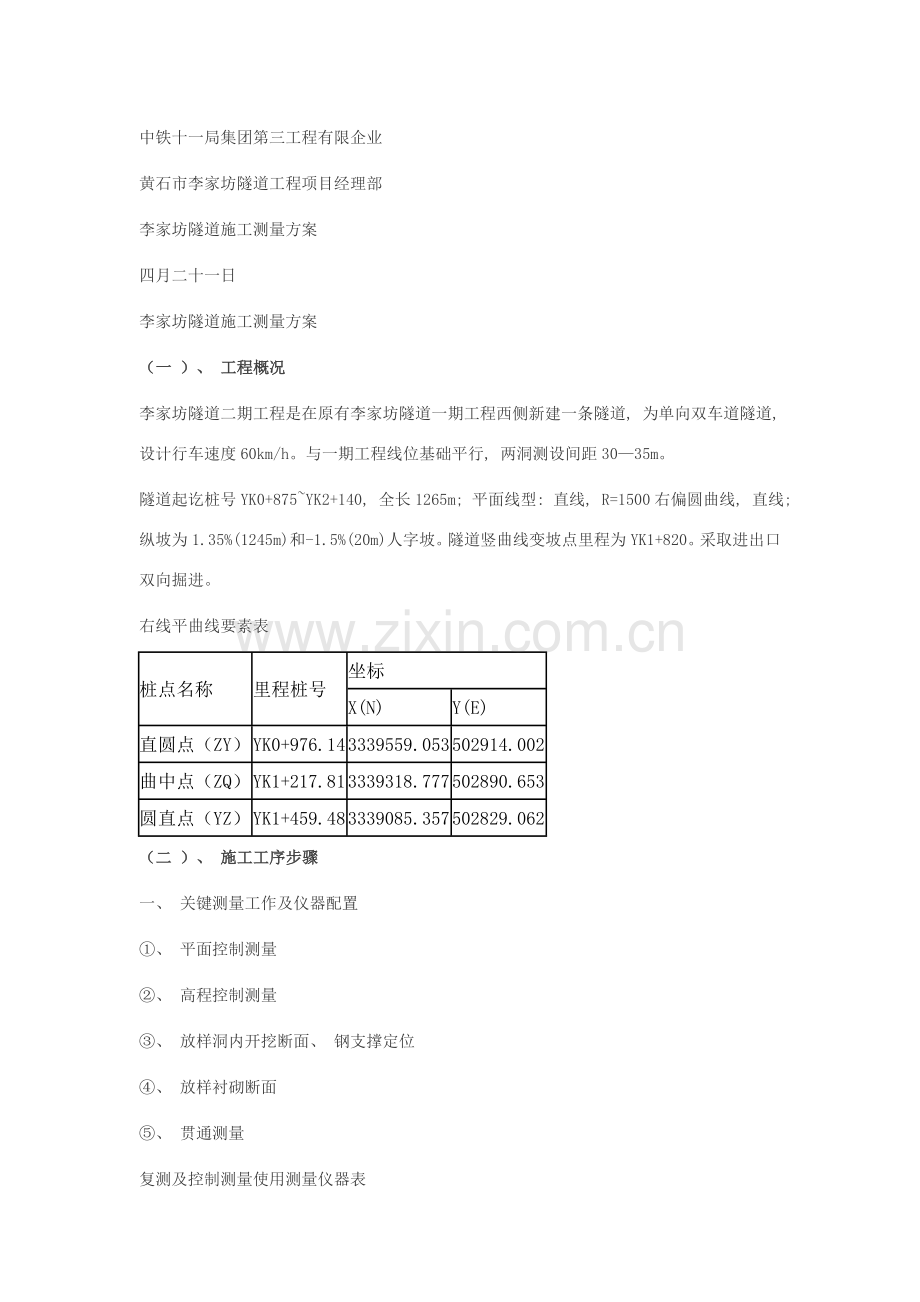

中铁十一局集团第三工程有限企业黄石市李家坊隧道工程项目经理部李家坊隧道施工测量方案四月二十一日李家坊隧道施工测量方案（一 ）、 工程概况李家坊隧道二期工程是在原有李家坊隧道一期工程西侧新建一条隧道, 为单向双车道隧道, 设计行车速度60km/h。与一期工程线位基础平行, 两洞测设间距3035m。隧道起讫桩号YK0+875YK2+140, 全长1265m; 平面线型: 直线, R=1500右偏圆曲线, 直线; 纵坡为1.35%(1245m)和-1.5%(20m)人字坡。隧道竖曲线变坡点里程为YK1+820。采取进出口双向掘进。右线平曲线要素表桩点名称里程桩号坐标X(N)Y(E)直圆点（ZY）YK0+976.143339559.053502914.002曲中点（ZQ）YK1+217.813339318.777502890.653圆直点（YZ）YK1+459.483339085.357502829.062（二 ）、 施工工序步骤一、 关键测量工作及仪器配置、 平面控制测量、 高程控制测量、 放样洞内开挖断面、 钢支撑定位、 放样衬砌断面、 贯通测量复测及控制测量使用测量仪器表序号仪器名称规格型号单位数量备 注1双频GPSRTKGPS1230台35+1ppm2全站仪徕卡TCR402套122+2ppm3水准仪徕卡DSZ2+FS1台10.01mm4水准仪苏光DS3台115限界检测仪BJSD-2套11mm二、 测量人员配置及分工项目部工程部设测量班, 隧道工区设测量组, 综合素质能达成独立胜任隧道工程控制测量和隧道放样水平。测量班和工区测量组实施班（组）长负责, 测量班负责对隧道工区施工测量工作进行指导, 测量组长为隧道施工立刻提供定位和服务。我企业实施三级复合制度, 平面测量和导线点布控由企业精测队完成, 并按开挖进度情况进行复检, 项目部测量班长负责测量组测量过程监督和测量结果复核, 随时做到监控测量, 测量组在测量时加强自检自核。（三）、 关键测量工作及内容: 、 平面控制测设隧道平面控制测量任务关键是确保隧道精度和正确贯通, 并定出施工中线。1）、 洞口投点测设施工时经过洞外精测点, 引进洞内采取双导线部署形成闭合导线, 采取全站仪、 精密水准仪等测量仪器, 正确控制隧道中线。洞口导线点位埋设使用22钢筋（钢筋顶上刻十字线）埋于洞口周围坚固稳定地面上, 并用混凝土固定桩位, 点与点之间通视良好。点位部署完成后, 利用设计院交接导线网点GPS点（已知）作基准点, 使用全站仪引测附合导线上各点坐标值（并经平差）, 使用精密水准仪从高等级2个BM点测定导线上各点高程（并经平差）。水平角观察正倒镜六个测回中误差2.5, 每条附合导线长度必需往返观察各三次读数, 在许可值内取均值, 导线全长闭合差1/30000。2）、 洞内导线测量隧道洞内导线控制测量在洞外控制测量基础上, 结合洞内施工特点布设导线, 以洞口投点为起始点, 沿中线布设, 形成导线环。导线边长依据测量设计要求并考虑实际通视条件, 选择长边布设。导线点布设在施工干扰小、 稳固可靠地方。由洞外向洞内测角、 测距工作, 在夜晚或阴天进行, 洞内测角测距, 在测回间采取仪器和觇标数次置中方法, 并采取双照准法（两次照准、 两次读数）观察。照准目标应有足够明亮度。并确保仪器和反射镜面无水雾。洞内导线平差, 采取条件平差或间接平差, 也可采取近似平差。洞内导线坐标和方位角, 必需依据洞外控制点坐标和方位角进行传算。、 高程控制高程控制点布设是利用平面控制点埋石, 如特殊需要时进行加密, 其部署形式也为附和水准线路。精密水准点复测按四等水准控制。观察精度符合偶然误差2mm, 全中误差4mm, 往返闭合差8（L为往返测段路线段长, 以km计）。两次观察误差超限时重测。当重测结果与原测结果比较不超出限值时, 取三次结果平均值。洞内高程必需由洞外高程控制点传算。每隔100150米设置一对高程控制点。洞内高程采取水准仪进行往返观察。并定时进行复测。、 放样洞内开挖断面、 钢支撑定位隧道开挖采取全站仪进行中线放样及水准仪进行高程测量。开挖面至估计贯通面100米时, 开挖断面可合适加宽（加宽值不超出隧道横向贯通误差限差二分之一。早期支护完成后, 采取断面检测仪对开挖断面进行检验, 发觉欠挖后立刻报与施工班组处理。仰拱断面由设计高程线每隔0.5m（自中线向左右）向下量出开挖深度。、 放样衬砌断面隧道立模衬砌前, 必需对衬砌段进行中线放样和高程测定。并标注特殊部位高程位置。隧道衬砌施工完成后, 必需对衬砌段进行中线放样和高程复合, 并测出衬砌后净空断面。、 贯通误差测定及调整为确保施工进度和改善施工环境, 项目部采取进出口两方相向掘进, 考虑出口施工条件比很好, 估计贯通点为YK1+400, 取YK1+400理论坐标为贯通点, 由两端导线分别测量该点坐标, 测量该点横向贯通误差、 纵向贯通误差、 水平角求算方位角贯通误差和高程贯通误差。隧道贯通误差式中: m外控制网误差对横向贯通误差影响值; m1由进口计算影响值; m2由出口计算影响值; m由控制点放设中线时理论高度中误差; 隧道贯通后, 中线和高程实际贯通误差, 应在未衬砌地段调整, 调线地段开挖和衬砌, 均应以调整后中线和高程进行放样。因本隧道贯通面处于直线段, 所以中线采取折线法调整并符合测规表4 .9.3要求。经过导线测得贯通误差按下述要求调整: （1）、 方位角贯通误差分配在未衬砌地段导线角上; （2）、 计算贯通点坐标闭合差; （3）、 坐标闭合差在调线地段导线上, 按边长百分比分配, 闭合差很小时按坐标平差处理; （4）、 采取调整后导线坐标作为未衬砌地段中线放样依据。高程贯通误差在要求贯通误差限差之内时, 按下列方法调整: （1）、 由两端测得贯通点高程, 取平均值作为调整后高程; （2）、 按高程贯通误差二分之一, 分别在两端未衬砌地段高程点上按路线长度百分比调整; （3）、 以调整后高程, 作为未衬砌地段高程放样依据。（四）、 完工测量隧道完工后, 在中线复测基础上埋设永久中线点。在直线上每200米设一个, 曲线上按曲线五大桩埋设。永久中线点设置后在隧道边墙上绘出符合工程测量规范GB50026-93、 城市测量规范CJJ8-99。（五）、 测量资料管理测量放样依据是施工图纸及相关规范, 要求使用图纸及规范必需盖“受控”章, 确保其有效。对工程所用测量资料加以分类存档, 并按要求进行管理。全部原始测量数据必需在现场用铅笔统计在要求测量手簿内, 统计数据字迹应端正、 整齐、 清楚, 不得更改、 擦改、 转抄。每次施测前应在室内做好测量资料计算, 同时将施工过程、 测量方法及要求对测量人员交底。测量资料必需由一人计算, 另一人复核签认后才能用于现场测量放样。全部现场测量原始统计, 必需将观察者、 统计者、 复核者统计清楚且须是各岗位操作人员自己署名。中线施工放样统计必需用经纬仪簿统计, 各项内容应填写清楚。水平高程施工放样统计必需用水准仪簿统计, 统计中各项内容应填写清楚、 完整。（六）、 注意事项严格按规程办事, 碰到超限时要认真检验, 不合规范要求立刻返工。测量组人员团结配合, 保持测量人员相对稳定。制订仪器维修和保养制度及周检计划, 加强仪器维修和保养工作, 保持其良好状态, 按时送检。专员负责对桩点保护, 注意预防桩点沉降、 偏移并定时复核, 有偏差时立刻调整。观察和计算结果必需做到统计真实, 注记明确, 计算清楚, 格式统一, 装订成册和长久保管。一切原始观察统计和记事项目必需在现场统计清楚, 不得涂改, 不得凭记忆补记, 手簿必需填明页次, 注明观察人、 统计人、 计算人、 复核人、 观察日期、 起始时间、 气象条件、 使用仪器和觇标类型, 并具体统计观察时特殊情况。因超限划去观察统计应注明原因。未经复核和检算资料严禁使用。（七）、 测量质量确保方法实施现行相关测量技术规范, 确保各项测量结果精度和可靠性。定时组织测量人员与相邻施工单位共同进行洞内外控制点联测, 确保控制点正确性。认真审核用于测量图纸资料, 复测后方可使用, 抄录数据资料, 必需仔细查对, 且须经第二人查对。多种测量原始统计, 必需在现场同时完成, 严禁事后补记补绘, 原始资料不许可涂改, 不合格时, 应该补测或重测。测量外业作业必需采取多测回观察, 并形成合格检核条件; 内业工作, 坚持两组独立平行计算和相互校核。关键定位和放样, 必需采取不一样测量方法或测量环境下进行。利用已知点（包含控制点、 方向点、 高程点）必需坚持先检测后用标准, 即已知点检测无误或合格时才能利用。注: 本施工测量方案由中铁十一局集团第三工程有限企业黄石市李家坊隧道工程项目经理部工程技术部负责解释。中铁十一局集团第三工程有限企业黄石市李家坊隧道工程项目经理部工程技术部四月二十一日
