工作面过断层做超前补充安全技术措施.doc

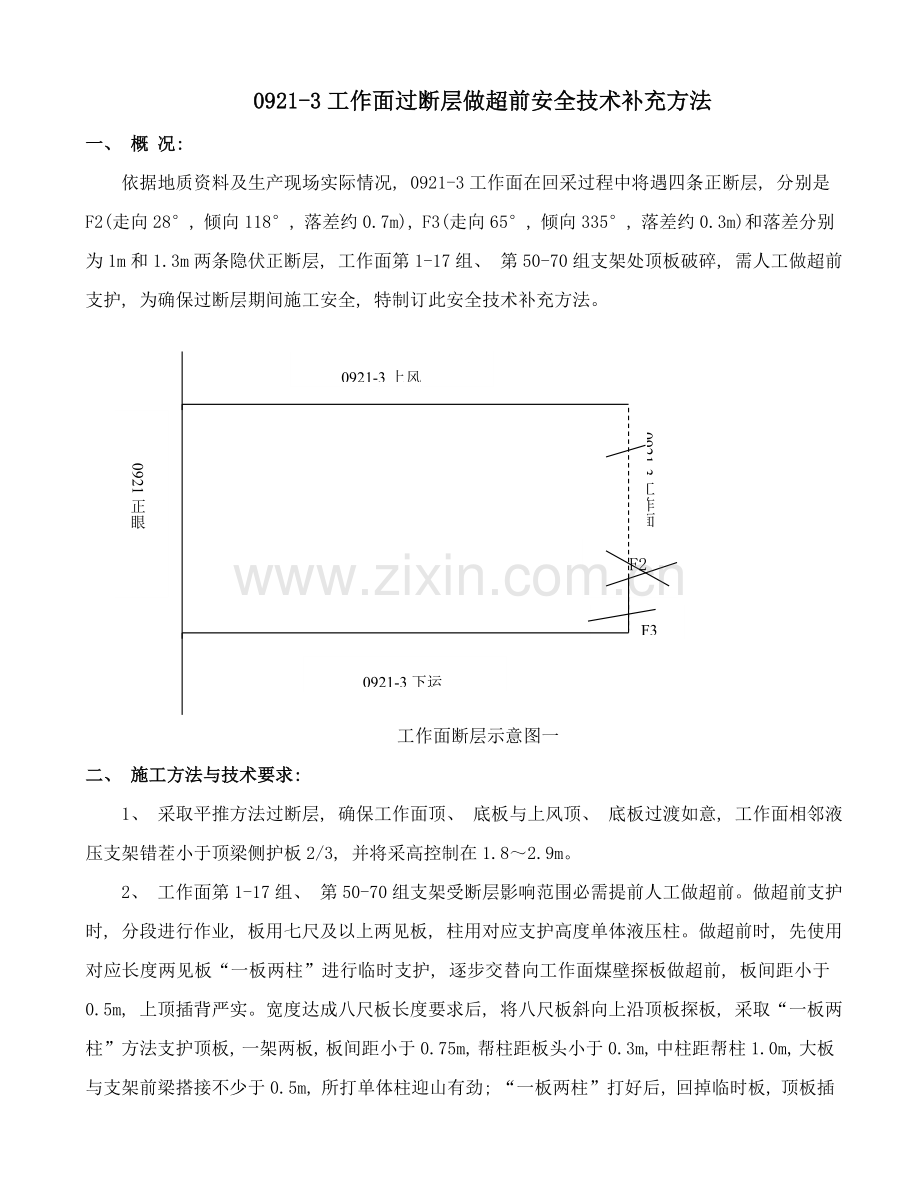

0921-3工作面过断层做超前安全技术补充方法
一、 概 况:
依据地质资料及生产现场实际情况, 0921-3工作面在回采过程中将遇四条正断层, 分别是F2(走向28°, 倾向118°, 落差约0.7m), F3(走向65°, 倾向335°, 落差约0.3m)和落差分别为1m和1.3m两条隐伏正断层, 工作面第1-17组、 第50-70组支架处顶板破碎, 需人工做超前支护, 为确保过断层期间施工安全, 特制订此安全技术补充方法。
0921-3工作面

0921正眼
0921-3下运
0921-3上风

F2

F3

工作面断层示意图一
二、 施工方法与技术要求:
1、 采取平推方法过断层, 确保工作面顶、 底板与上风顶、 底板过渡如意, 工作面相邻液压支架错茬小于顶梁侧护板2/3, 并将采高控制在1.8～2.9m。
2、 工作面第1-17组、 第50-70组支架受断层影响范围必需提前人工做超前。做超前支护时, 分段进行作业, 板用七尺及以上两见板, 柱用对应支护高度单体液压柱。做超前时, 先使用对应长度两见板“一板两柱”进行临时支护, 逐步交替向工作面煤壁探板做超前, 板间距小于0.5m, 上顶插背严实。宽度达成八尺板长度要求后, 将八尺板斜向上沿顶板探板, 采取“一板两柱”方法支护顶板, 一架两板, 板间距小于0.75m, 帮柱距板头小于0.3m, 中柱距帮柱1.0m, 大板与支架前梁搭接不少于0.5m, 所打单体柱迎山有劲; “一板两柱”打好后, 回掉临时板, 顶板插背严实, 用杨木料逼好煤帮。
3、 做超前响炮时, 炮眼部署为三花眼, 眼深1.2～1.4m, 眼距0.6～0.8m, 腰眼装药量150～450g/眼, 底眼装药量300～600g/眼, 正向装药、 串联、 封泥长度大于0.5m。附炮眼部署图二和放炮拦截人示意图三。
三、 施工安全技术方法:
1、 开工前必需对作业范围内瓦斯、 顶板、 煤壁及支护等进行安全确定, 发觉问题立刻处理, 处理好后方可开工作业。
2、 人员进入工作面后, 要先对支架进行二次注液, 确保初撑力大于24MPa。然后, 闭锁工作面刮板输送机, “自上而下”进行敲帮问顶, 立刻找清浮掉, 并设专员观山, 确定无问题后方可进入煤壁侧作业。
3、 做超前, 必需由顶板完整支护可靠处开门, “自上而下”进行手镐作业, 分组做超前时, 组与组间距大于20m, 组与组之间必需打好挡矸闸。
4、 采面做超前时, 必需闭锁刮板输送机, 机组电门打零位; 做超前范围, 上、 下15m范围严禁移架、 移刮板输送机。
5、 做超前时, 由液压支架阀组上接液枪时必需在阀组上插双销, 严禁插单销或使用铁丝替换销子。
6、 做超前范围顶板破碎压力大无躲闪区域时, 升降单体柱必需采取远方操作方法, 即: 将注液枪开关打到开通位置, 使用铁丝拴好, 经过阀组升柱, 摘液枪前必需先把阀片手把打零位。降柱时使用5m手绳远距离放液, 周围5m范围内严禁有些人。
7、 做超前范围要带压擦顶移架, 移架前铺设好金属网, 移架时要确保吃网质量, 不得刮坏金属网。
8、 放炮前要对周围包含区域内电缆、 小线、 照明、 压力表及支架活柱部位等设施必需用旧皮带挡好, 遮挡范围大于炮区3-5倍, 预防被崩坏。放炮时机组距离大于20m。
9、 放炮时严格实施“三人连锁”、 “交换牌”、 “放炮拦人三保险”“一炮三检”等放炮制度。放炮拦人距离为: ①当炮眼方向朝向老塘时, 煤眼截人距离大于30m; 矸子眼截人距离直线距离大于50m, 拐一直角弯后大于30m。②当炮眼方向朝向上下两端头时, 煤眼时, 截人距离大于75m, 拐一直角弯后大于50m; 矸子眼时, 直线距离大于200m, 拐一直角弯后大于100m; 通往炮区全部通道上都必需安排专员设岗截人。
10、 放炮必需停刮板输送机进行, 响炮后进入机道前要实施好敲帮问顶找掉制度, 确定安全后再作业。
11、 机组割矸子时, 上滚筒以上10m、 下滚筒以下15m范围内严禁有其它人员停留或作业。机组司机要站在安全地点操作机组, 使用好喷雾装置, 合理控制截割速度, 预防矸石飞出伤人, 并随时观察机组运行及顶板情况, 发觉问题立刻处理。机组抵达端头时, 出口上下10m范围内, 严禁有些人停留或作业。
12、 在机道作业或拽运柱梁等材料时, 必需闭锁刮板输送机。人员进入机道前必需看好后路, 刮板输送机内尽可能留煤, 预防人员踩机身滑倒伤人。
13、 在采面刮板输送机中取料前, 必需闭锁刮板输送机, 取料人员相互间打好招呼, 并确定取料地点煤壁、 顶板安全情况, 必需拿料后端, 严禁迎面对着来料抓拿料前端。
14、 所使用电钻电缆、 放炮母线及注液枪液管等穿过刮板输送机时要吊挂好, 不得放在刮板输送机内, 预防开刮板输送机时刮坏, 造成事故。
15、 降架挑板要设有专员观山, 操作支架人员要与架板人员相互配合打好招呼, 注意力集中。降架时下方机道不得有些人, 预防煤（矸）块滚落伤人。
16、 全部作业人员必需在安全可靠支护下作业, 立刻更换失效单体柱, 严禁空顶作业。所打单体柱必需用12﹟铁丝拴牢, 预防倒柱伤人。
四、 其它方法:
1、 开工前必需落实学习好本方法, 做到不落实不开工。
2、 开工前进行安全确定, 不冒险作业。
3、 施工过程中, 必需有区队副职以上管技人员现场盯岗。
4、 其它未尽事宜严格实施《0921-3工作面作业规程》、 《煤矿安全规程》及局矿相关要求。

综二队
.7.10

附图（二）: 炮眼部署图
爆 破 参 数 表
眼别
眼深(m)
眼距(m)
水平角
仰 角
俯角
装药量(g)
起爆次序
顶眼
1.2～1.4
0.6～0.8
75～800
10～150

150～450
先底眼
后顶眼
底眼
1.2～1.4
0.6～0.8
75～800

10～150
300～600

0.6-0.8m

10°～15°
0.6-0.8m

10°～15°

炮眼间距 仰角、 俯角

水平角 联线方法（串联）

附图（三）: 放炮拦截人示意图（煤眼）

上风

≥30m

放炮地点

≥30m

下运

注: ①当炮眼方向朝向老塘时, 煤眼截人距离大于30m; 矸子眼截人距离直线距离大于50m, 拐一直角弯后大于30m。②当炮眼方向朝向上下两端头时, 煤眼时, 截人距离大于75m, 拐一直角弯后大于50m; 矸子眼时, 直线距离大于200m, 拐一直角弯后大于100m。

0921-3工作面过断层做超前
安全技术补充方法

编 制 人:

施 工 单 位: 综采二队

施 工 负 责 人:

主 管 工 程 师:

主管副总工程师:

安管部主任工程师:

编制日期: 7月10日
