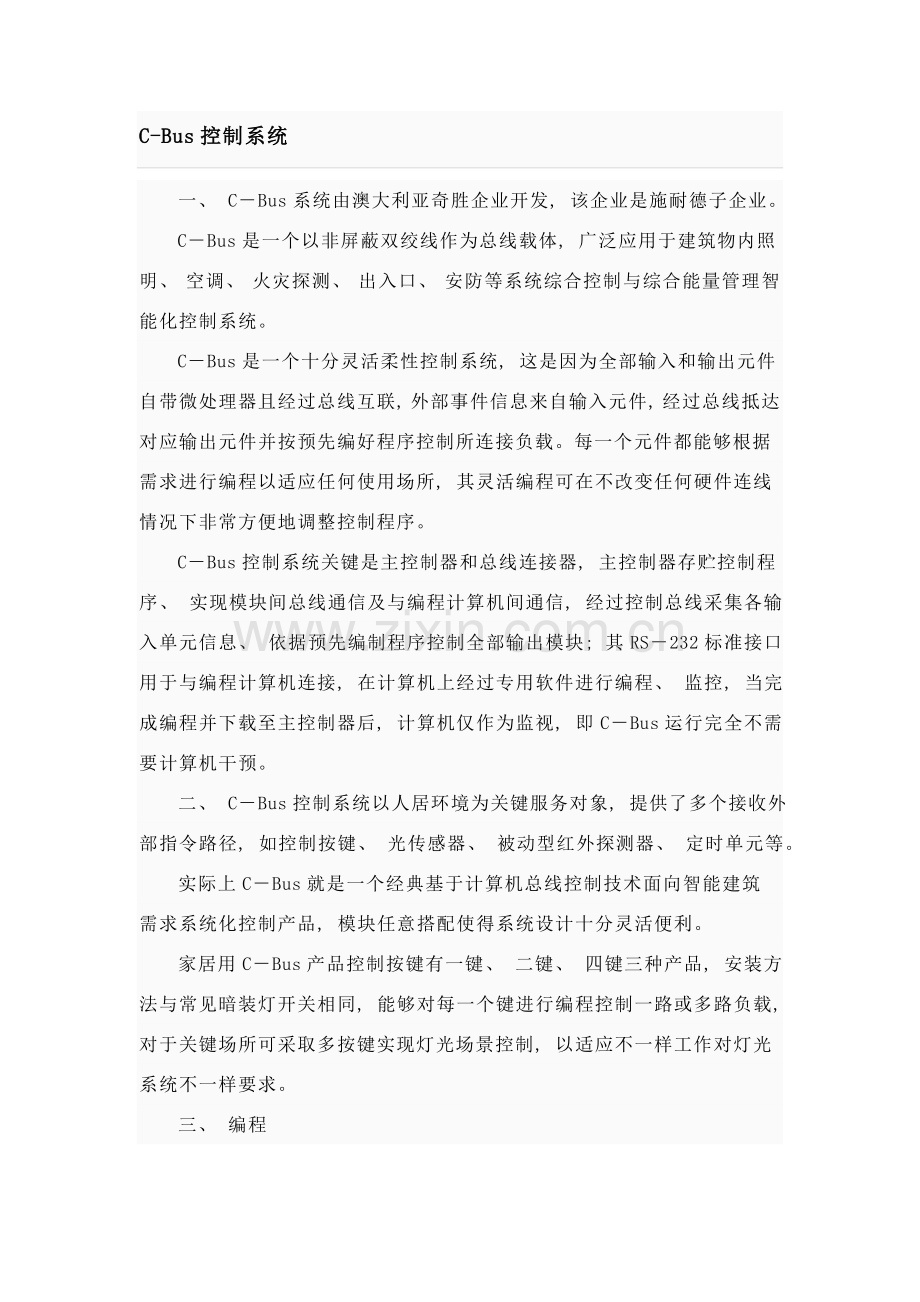

C-Bus控制系统
　　一、 C－Bus系统由澳大利亚奇胜企业开发, 该企业是施耐德子企业。
　　C－Bus是一个以非屏蔽双绞线作为总线载体, 广泛应用于建筑物内照明、 空调、 火灾探测、 出入口、 安防等系统综合控制与综合能量管理智能化控制系统。
　　C－Bus是一个十分灵活柔性控制系统, 这是因为全部输入和输出元件自带微处理器且经过总线互联, 外部事件信息来自输入元件, 经过总线抵达对应输出元件并按预先编好程序控制所连接负载。每一个元件都能够根据需求进行编程以适应任何使用场所, 其灵活编程可在不改变任何硬件连线情况下非常方便地调整控制程序。
　　C－Bus控制系统关键是主控制器和总线连接器, 主控制器存贮控制程序、 实现模块间总线通信及与编程计算机间通信, 经过控制总线采集各输入单元信息、 依据预先编制程序控制全部输出模块; 其RS－232标准接口用于与编程计算机连接, 在计算机上经过专用软件进行编程、 监控, 当完成编程并下载至主控制器后, 计算机仅作为监视, 即C－Bus运行完全不需要计算机干预。
　　二、 C－Bus控制系统以人居环境为关键服务对象, 提供了多个接收外部指令路径, 如控制按键、 光传感器、 被动型红外探测器、 定时单元等。
　　实际上C－Bus就是一个经典基于计算机总线控制技术面向智能建筑需求系统化控制产品, 模块任意搭配使得系统设计十分灵活便利。
　　家居用C－Bus产品控制按键有一键、 二键、 四键三种产品, 安装方法与常见暗装灯开关相同, 能够对每一个键进行编程控制一路或多路负载, 对于关键场所可采取多按键实现灯光场景控制, 以适应不一样工作对灯光系统不一样要求。
　　三、 编程
　　简单系统能实现十分复杂功效, 这是计算机技术和工业控制总线技术成就。硬件实现是直接, 安装技术也没有过高要求, 然而, 必需编程工作却十分关键, 它直接影响到能否很好地发挥系统优势。
　　C－Bus系统自带一套控制编程软件和一套监控编程软件, 经过编程实践, 总体感觉还是比较方便, 但要很好地掌握它还需要认真琢磨系统部分技术细节, 如对一个按键编程, 就需包含到按钮按下和释放多个定义: 按下瞬间（上升沿）、 释放瞬间（下降沿）、 短时按下（窄脉冲）、 长时间按下（宽脉冲）、 两次按下时间间隔等, 还有组地址定义等; 当然, 对一位熟悉该系统编程者来说, 那是十分简单事情。
　　作为系统管理者, 最好能掌握编程技能, 这么立刻适应使用需求改变。不过现在厂家都是根据用户要求提供编制好程序产品, 出于技术保密一贯方法, 是不会给用户提供对应编程技术资料。
　　四、 外系统控制接口
　　C－Bus系统提供外系统控制接口, 经过标准串行接口实现通信控制。在实际利用中, 控制计算机用一根一般网线即可实现所需全部功效。而多个C-Bus系统之间联络也是经过一根一般网线来实现, 所以其组合及扩展十分方便和灵活。
　　比如: 灯光控制系统八场景和操作室八场景受外系统集中控制, 则数据量仅仅两个字节, 所以采取了硬接口方案。组成八场景控制四键按钮, 其每一个键都是完全独立常开型触点, 由外控系统控制可控硅或继电器通断, 很简单地实现集中控制场景灯光。如需要在体育馆等更多场景地方利用, 则能够增至8键或更多键控制来扩展其功效。另外, 该系统还能够同时提供与消防、 安控系统接口, 来实现多系统综合联控。
　　五、 类似于C－Bus系统产品还很多, 如西门子insta－bus系统, ABB i－bus EIB智能安装系统等。伴随计算机和总线控制技术发展, 现代控制技术及产品在建筑电气领域应用愈来愈广泛。

奇胜C-BUS智能照明控制系统

作者: EHOMECN    文章起源: 中国智能照明网    点击数: 6454    更新时间: -2-18

一、 智能照明控制系统说明
1、 设计依据
l       智能化系统招标书
l       《民用电气设计规范》 JGJ/T16－92
l       《建筑电气安装工程质量检验评定标准》 GYJ1253－88
l       《民用建筑照明标准规范》 GBJ133－90
l       《智能建筑评定标准》 DG/TJ08－602－  J10105－
2、 设计标准
可行性和适应性
确保技术上可行性和系统可适应性
实用性和经济性
落实全方面应用, 坚持实用、 经济标准
优异性和成熟性
既要采取优异理念、 技术和方法, 又要注意结构、 设备相对成熟。不仅能反应该今优异水平, 而且含有发展潜力, 能够适应未来若干年内发展。
开放性和标准性
为了满足所选择技术和设备协同运行能力、 系统投资长久效应以及系统功效不停发展需求。必需追求系统开放性和标准性。
可靠性和稳定性
在考虑技术新进和开放性同时, 还应从系统结构、 技术方法、 设备性能、 系统管理等方面着手, 确保系统运行可靠性和稳定性, 达成最大平均无故障时间。
可扩展性和易维护性
为了适应系统改变需要, 必需充足考虑以最简练方法, 最低投资, 实现系统扩展和维护。
3、 方案说明
 （1）C-Bus系统结构
<? xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /><? xml:namespace prefix = w ns = "urn:schemas-microsoft-com:office:word" />C-Bus系统分为一个主网（Local Network）和数个一级子网（Network）, 主网与子网之间采取UTP-5线缆连接网络桥。
在设计时, 主网和子网都有冗余。
（2）系统功效
1.       依据季节、 作息时间、 照度改变等对照明系统进行自动化管理。
2.       在监控计算机上用图形模拟创新基地内实际照明回路开关状态, 值班  人员可依据需要用鼠标点击图形来控制回路开关。
3.       设置现场智能开关, 中央监控计算机不工作时也可在现场控制灯光。并可实现各域各展厅独立自动化控制。并可设定密码保护功效, 避免无关人员操作。
4.       发生火灾时, 自动开启相关楼层应急照明, 强制关闭通常照明回路。系统可锁定事故照明仅在消防中心计算机控制而严禁在本系统监控计算机及现场控制面板控制; 也能够解锁、 开禁。
5.       中央监控计算机和现场智能开关上均可进行场景控制, 如全开模式、 清扫模式、 特殊模式等。如: 清扫模式, 使用时只须选择对应场景按键, 灯光会自动根据设定好方法打开对应区域照明回路。
6.       自动统计各回路累计运行时间与次数、 各次运行时间并可随时查阅上述资料。
7．系统数据存放在数据库中, 含有数据查询、 分析统计、 交接班管理、 报表打印等功效。
(3)关键设备配置说明:
   依据各回路容量, 每路10A, 我们选择奇胜带手动按钮或可编程继电器L5512RVF控制; 使各输出即能由智能照明系统控制, 也可由手动按钮控制。每个回路指示灯也是手动按钮控制, 方便操作人员掌握目前回路状态。详见产品说明!
(4)系统图:
详见系统图
二、     C-Bus 照明智能化控制系统介绍
    C-Bus系统是一个二线制智能控制系统, 关键用于对照明系统控制。除此之外还能够与其她如背景音乐、 消防、 安保等系统联动。
C-Bus系统采取“自由拓扑结构”, 可设计成总线型、 树型、 星型等拓扑结构, 组网非常方便。
      C-Bus系统经过两根总线连接成网络。总线上不仅为每个组件提供36伏直流电源, 还加载了控制信号。C-Bus经过系统编程使控制开关与输出回路建立逻辑对应关系。
C-Bus系统为分布式控制, 模块化结构, 可靠性高。任何控制模块均内置CPU, 每个输入模块（场景开关、 多键开关、 红外传感器等）都可直接与输出模块（调光器、 输出继电器）通讯（发送指令 → 接收指令 → 实施指令）, 避免了集中式结构中央CPU一旦出现故障造成整个系统瘫痪弱点。
C-Bus系统经过软件设定后能够完成多种复杂照明任务,一旦系统设置完成后电脑即可移走。全部系统参数被分散存放在各个单元中, 即使系统断电也不会丢失。经过高速以太网, 将C-Bus系统接入电脑, 则可实现实时监控, 数据统计, 报表打印等功效。另外、 开放C-Bus软件接口协议可方便地与其她系统连接（如: 楼宇自控系统、 保安系统、 消防系统等）, 同时、 提供多个与其它系统硬件连接联动方法。与江森自控、 霍尼威尔、 西安协同、 深圳太极等企业都有成功合作案例。
与BA系统集成。
C-Bus系统是一个开放系统, 经过专用接口软件, 可方便地与其她系统连接, 如楼宇自控系统、 门禁系统、 保安监控系统、 消防系统等, 符合智能大厦发展趋势。霍尼威尔、 江森自控、 西门子兰吉尔驷法、 快思聪等国际著名企业都开发了与C-Bus接口软件协议, 并与C-Bus建立了良好合作关系。可与其它系统连接（如BA、 MIS系统）, 为上述系统提供照明控制系统信息如故障情况或历史档案、 统计报表等。
三、   C-BUS系统部分元件说明
C-Bus　输入单元即智能按键
C-BUS智能按键功效十分丰富, 并含有背光指示, 开关状态指示、 红外遥控接收等功效! 二、 四键、 八键等, 不仅体积小、 而且外观新意、 高级实用。每一按键还含有17种功效可供选择, 不仅含有开关、 调光功效、 还含有场景功效, 同一按键可设多个功效!
Neo E5050系列
奇胜CBUS智能系统墙装式Neo系列开关为标准墙装式电气开关提供了新选择, 这种Neo系列开关是C-Bus控制系统一部分, 能被应用来控制气设备如调光和开关控制。
Neo系列有灰色和人造平滑金属材质等, 被设计成前部面板带有稍许弧度建筑式风格。
多种大、 光滑、 跷板式功效已被融合进Neo系列开关面板上。每一个按钮都带有一个小内嵌式可被选择发出兰色或橙色LED灯光窗口, LED灯颜色能被设置满足用户需求, 而且指示控制设备状态。
被隐藏在开关按钮上面和下面兰色LED灯提供了夜光功效, 使得在黑暗环境中能很轻易地找到这个开关, Neo系列开关能使用红外遥控器进行控制, 红外接收口被很微妙地隐藏在开关内以提升开关面板平滑度。
液晶触摸屏
系统配置中, 我们配置了内置万年时钟液晶显示触摸屏, 这种C-Bus系统专业触摸屏, 比一般控制按键功效更强大。
可靠性高: 该触摸屏直接接在系统总线上, 由总线直接供电, 工作可靠。
自带密码保护: 能够在触摸屏上设置密码, 只有工作人员经过密码才能够进入操作界面。
内置万年时钟: 该元件内置时钟, 能够将时间控制程序直接下载进触摸屏, 系统能够自动根据时间开关对应回路。
可设定丰富场景: 每个触摸屏程序均依据现场情况及业关键求定制。完全汉字化显示, 直观, 方便工作人员操作。
图形化汉字操作界面: 能够将酒店平面图分为多个页面, 直观显示在触摸屏上, 用户点击对应区域即可控制, 每个回路状态也能够以图形反馈, 相对按键操作愈加灵活、 直观。
带红外接收功效: 每个触摸屏上自带一个红外接收口,可经过红外遥控器遥控。
带编程接口: RS232接口不仅是下载该液晶屏程序通讯接口, 也可经过该接口对整个C-BUS系统进行程序设置。
触摸屏能够使用通常Windows程序设计出控制画面, 建成多层控制界面, 每一层界面上除了有部分基础图象外, 还有部分功效性函数。在触摸屏上能够方便控制在多个区域不一样设备, 如: 调光及其开关灯、 控制家庭影院、 自动喷水、 电动窗帘、 自动喷泉等多个设备。触摸屏按钮或图象能够被程序设定为单一功效或场景功效。

C-Bus 12路导轨式安装10A继电器
导轨式安装继电器系列是C-Bus开关继电器, 适合安装在配电箱或类似箱体内, 安装十分方便, 为开关应用提供无源触点。含有自学习功效, 能不经过计算机自己进行程序设定, 或者用计算机上安装C-Bus软件进行程序设定。能为阻性、 感性负载提供1A电流。该继电器在工作时不会消耗C-Bus电流, 能够与其它元件连接（如: C-Bus按键、 触摸屏、 红外探测器等）。
继电器经过RJ45头与C-Bus网络连接, 能够与其它类似元件组成一个回路。这个系列元件都带有C-Bus网络时钟和网络终端功效, 在软件中能够设定这两功效是否有效。
继电器每个回路通道都带有开关按钮, 能够强制开关每个回路, 看上去就像经过C-Bus网络发送命令一样。远程强制全开全关功效能够不经过C-Bus网络去强制实施继电器全部回路开关。
采取C-BUS智能化照明控制系统优点
l       线路简单, 安装方便, 易于维护, 节省大截面线材消耗量, 降低建筑开发商投资成本和维修管理费用, 缩短安装工期（20%左右）, 提升投资回报率。
l       利用优异电力电子技术, 不仅可实现单点、 双点、 多点、 区域、 群组控制、 场景设置、 定时开关、 亮度手自动调整、 红外线探测、 集中监控、 遥控等多个照明控制任务, 而且能够优化能源利用, 降低运行费用。
l       依据用户需求和外界环境改变, 只需修改软件设置, 而非改造线路, 就能够调整照明布局和扩充功效, 大大降低改造费用和缩短改造周期, 适合不一样使用要求。
l       控制回路与负载分离, 控制回路工作电压为安全电压DC36V,即使开关面板意外漏电, 也能确保人身安全。
l       当建筑物停电后, 因为C-Bus系统中每个输入输出单元里都预存有系统状态和控制指令, 所以在恢复供电时, 系统会依据预先设定状态重新恢复正常工作, 实现无人值守, 提升管理水平。
l       C-Bus系统含有开放性, 能够和其她系统相联!
