四川通风与空调设备安装工程检验批质量验收记录.doc

SG—A037

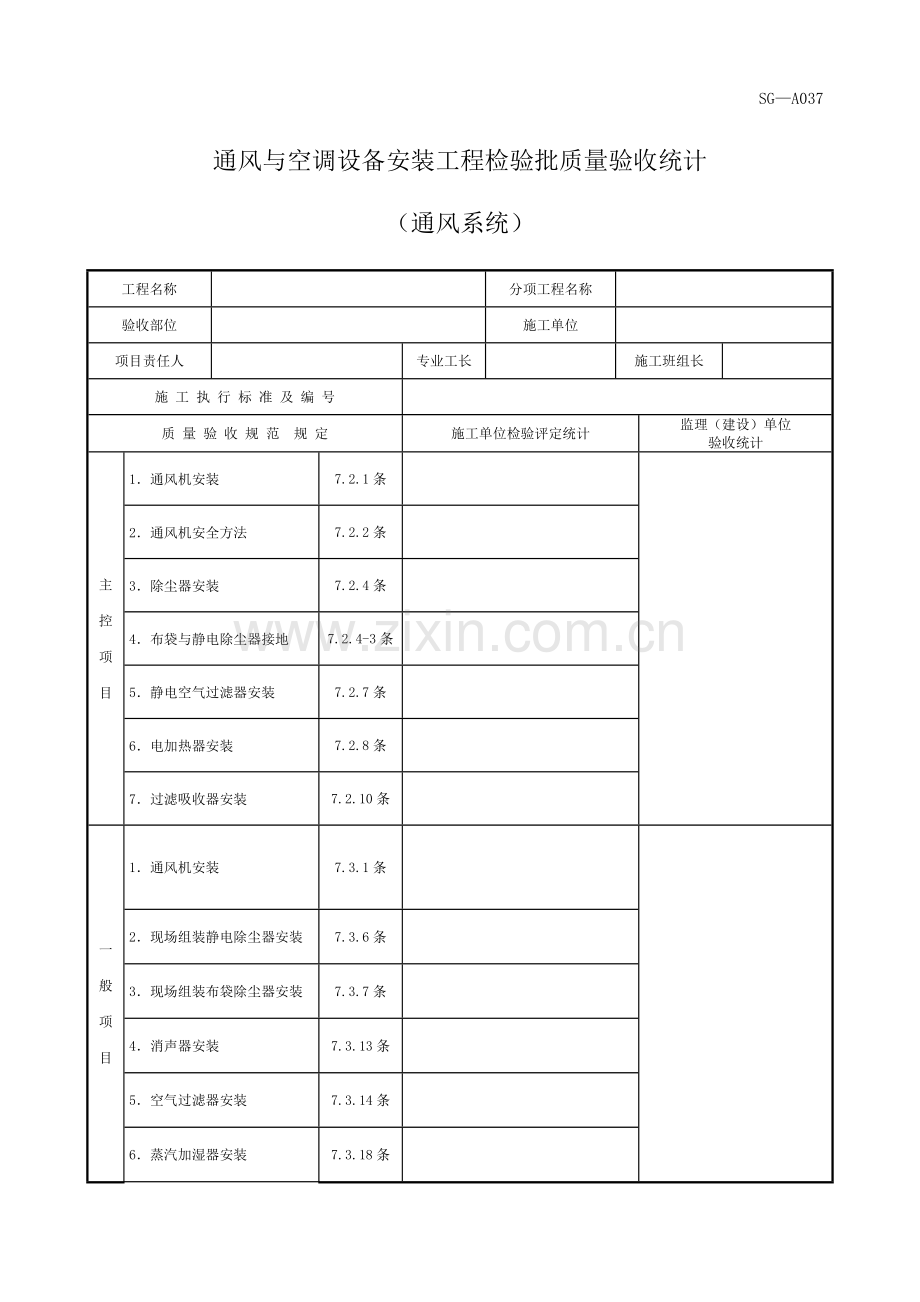

通风与空调设备安装工程检验批质量验收统计
（通风系统）
工程名称

分项工程名称

验收部位

施工单位

项目责任人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 规 定
施工单位检验评定统计
监理（建设）单位
验收统计
主

控

项

目
1．通风机安装
7.2.1条

2．通风机安全方法
7.2.2条

3．除尘器安装
7.2.4条

4．布袋与静电除尘器接地
7.2.4-3条

5．静电空气过滤器安装
7.2.7条

6．电加热器安装
7.2.8条

7．过滤吸收器安装
7.2.10条

一

般

项

目
1．通风机安装
7.3.1条

2．现场组装静电除尘器安装
7.3.6条

3．现场组装布袋除尘器安装
7.3.7条

4．消声器安装
7.3.13条

5．空气过滤器安装
7.3.14条

6．蒸汽加湿器安装
7.3.18条

7．空气风幕机安装
7.3.19条

SG—A037续
质 量 验 收 规 范 规 定
施 工 单 位 检 查 评 定 记 录
监理（建设）单位
验收统计
一

般

项

目
8．
除
尘
器
安
装
允
许
偏
差
项 目
许可偏差
实 测 值

平面位移
3mm

标 高
≤20mm

垂
直
度
每 米
2mm

总偏差
≤20mm

共实测 点, 其中合格 点、 不合格 点, 合格点率 %

施工单位检验
评定结果

项目专业质量检验员: 项目专业质量（技术）责任人: 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术责任人）: 年 月 日
四川省建设厅制

SG—A037填写说明

一、 本表适适用于通风空调工程中工作压力小于5kPa通风机与空调设备安装质量检验和验收。
二、 检验批划分: 空调系统检验批质量验收应以区域或各个独立系统来划分。
三、 主控项目:
1．设备应有装箱清单、 设备说明书、 产品合格证和产品性能检测汇报等。
2．设备安装前, 建设、 监理、 施工和厂家代表应开箱检验, 并形成验收文字统计。
3．通风机出口方向正确, 叶轮旋转应平稳, 固定通风机地脚螺栓应拧紧, 无松动。
4．通风机传动装置外露部位以及直通大气进、 出口, 必需装设防护罩（网）或采取其它安全设施。
5．除尘器型号、 规格、 进出口方向符合要求, 现场组装除尘器壳体应做漏风量检测, 设备壳体接地可靠, 电加热器加设安全防护罩, 过滤器吸收器安装方向必需正确, 并应设独立支架, 与之连接管段无泄漏。
四、 通常项目:
1．与机壳组装位置正确, 叶轮进风口插入风机机壳进风口或密封圈深度, 现场组装轴流风机叶片安装角度应一致, 达成在同一平面内运转。
2．地面平整, 隔振器承受荷载均匀, 安装风机隔振钢支、 吊架, 其结构形式和外形尺寸应符合设计或设备技术文件要求, 焊接牢靠, 焊缝饱满、 均匀。
3．消声器元油污和浮尘, 消声器位置、 方向正确, 与风管连接应严密, 不得有损坏与受潮, 消声器、 消声弯管均设独立支、 吊架。
4．空气过滤器安装平整、 牢靠, 方向正确, 过滤器与框架、 框架与围护结构之间应严密无穿透缝, 框架式或粗效、 中效袋式空气过滤器安装, 过滤器四面与框架应均匀压紧, 无可见缝隙, 便于拆卸和更换。
