标准公制螺纹基本牙型和公式.doc

标准螺栓基础牙型和牙外径对照表（1）
公制螺栓
检测点
英制螺栓
编号
规格
粗牙
1B
细牙
1A
外径（D）
规格
粗牙
NC
细牙
NF
外径（D）
长度编码
1
M5
0.8
0.5
5
1
1/4
20
28
6.3
020
2
M6
1
0.75
6
3
M8
1.25
1
8
2
5/16
18
24
7.9
025
4
M10
1.5
1.25
10
3/8
16
18
9.5
030
5
M12
1.75
1.5
12
4
7/16
14
20
11.1
035
6
M14
2
1.5
14
1/2
13
20
12.7
040
7
M16
2
1.5
16
9/16
12
18
14.3
045
8
M18
2.5
1.5
18
5/8
11
18
15.9
050
9
M20
2.5
1.5
20
3/4
10
16
19
060
10
M22
2.5
2
22
7/8
9
14
22.2
070
11
M24
3
2
24
1
8
12
25.4
0100
12
M27
3
2
27
1-1/8
7
12
28.6
0110
13
M30
3.5
2
30
1-1/4
7
12
31.7
0120
螺栓检测参考标准
标准机械性能依据
ISO 国际标准
GB 国家标准
DIN 德国家标准准
JIS 日本标准
ANSI/ASME 美国家标准准
ASTM 美国材料试验协会标准
SAE 美国汽车工程师协会
DIN、 ISO之产品机械性能依据ISO898.1
GB之产品机械性能依据GB3098.1
ANSI/ASME之产品机械性能依据SAE J429
JIS B1181之产品机械性能依据JIS B1051
公制螺栓产品机械性能
按心部硬度百分比输入
英制螺栓产品机械性能标准
五级(B)
八级(A)
等级
心部(HRC)
抗拉(N)
心部(HRC)
抗拉(KSI)
心部(HRC)
抗拉(KSI)
8.8
DM
22-32
800
25-34
MIN120
33-39
MIN150
23-34
830
25-27
134-130
34-35
155-160
10.9 FM
32-39
1040
27-30
130-137
35-39
160-170
12.9 GM
39-44
1220
30-34
137-146

产品楔形角度
轴向2.5D
楔形3D
轴向3D
楔形3D+3/4
公制
无螺纹杆部长度Ls≥2d
全螺纹或无螺纹杆部长度Ls＜2d

8.8 10.9
12.9
8.8 10.9
12.9
3≤d≤20
10º
6º
10º
4º
20＜d≤39
6º
4º
4º
4º
英制
螺栓
法兰螺栓, 螺柱
1/4≤d≤1 "
10º
6º
d＞1 "
6º
4º

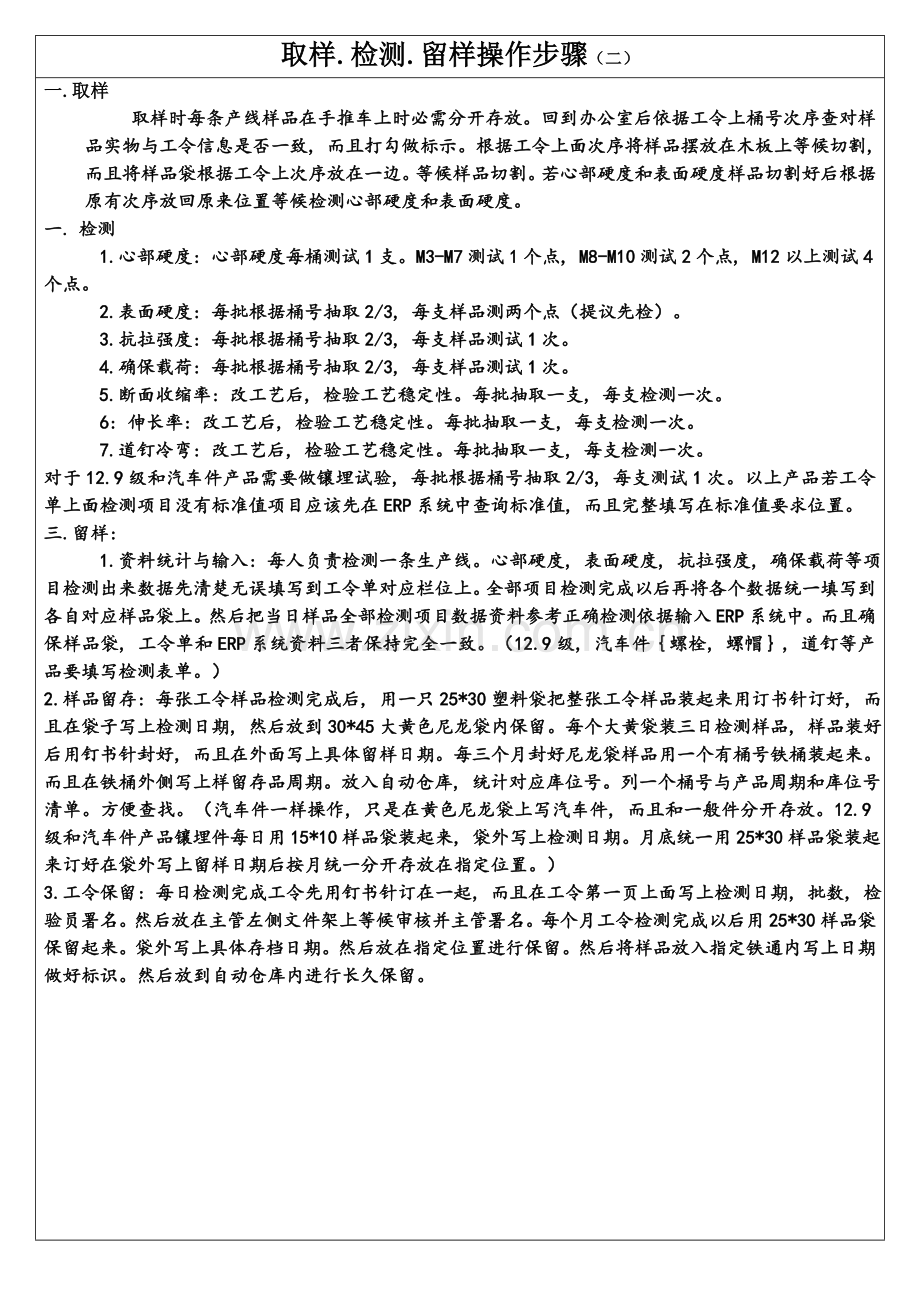

取样.检测.留样操作步骤（二）
一.取样
取样时每条产线样品在手推车上时必需分开存放。回到办公室后依据工令上桶号次序查对样品实物与工令信息是否一致, 而且打勾做标示。根据工令上面次序将样品摆放在木板上等候切割, 而且将样品袋根据工令上次序放在一边。等候样品切割。若心部硬度和表面硬度样品切割好后根据原有次序放回原来位置等候检测心部硬度和表面硬度。
一. 检测
1.心部硬度: 心部硬度每桶测试1支。M3-M7测试1个点, M8-M10测试2个点, M12以上测试4个点。
2.表面硬度: 每批根据桶号抽取2/3, 每支样品测两个点（提议先检）。
3.抗拉强度: 每批根据桶号抽取2/3, 每支样品测试1次。
4.确保载荷: 每批根据桶号抽取2/3, 每支样品测试1次。
5.断面收缩率: 改工艺后, 检验工艺稳定性。每批抽取一支, 每支检测一次。
6: 伸长率: 改工艺后, 检验工艺稳定性。每批抽取一支, 每支检测一次。
7.道钉冷弯: 改工艺后, 检验工艺稳定性。每批抽取一支, 每支检测一次。
对于12.9级和汽车件产品需要做镶埋试验, 每批根据桶号抽取2/3, 每支测试1次。以上产品若工令单上面检测项目没有标准值项目应该先在ERP系统中查询标准值, 而且完整填写在标准值要求位置。
三.留样:
1.资料统计与输入: 每人负责检测一条生产线。心部硬度, 表面硬度, 抗拉强度, 确保载荷等项目检测出来数据先清楚无误填写到工令单对应栏位上。全部项目检测完成以后再将各个数据统一填写到各自对应样品袋上。然后把当日样品全部检测项目数据资料参考正确检测依据输入ERP系统中。而且确保样品袋, 工令单和ERP系统资料三者保持完全一致。（12.9级, 汽车件｛螺栓, 螺帽｝, 道钉等产品要填写检测表单。）
2.样品留存: 每张工令样品检测完成后, 用一只25*30塑料袋把整张工令样品装起来用订书针订好, 而且在袋子写上检测日期, 然后放到30*45大黄色尼龙袋内保留。每个大黄袋装三日检测样品, 样品装好后用钉书针封好, 而且在外面写上具体留样日期。每三个月封好尼龙袋样品用一个有桶号铁桶装起来。而且在铁桶外侧写上样留存品周期。放入自动仓库, 统计对应库位号。列一个桶号与产品周期和库位号清单。方便查找。（汽车件一样操作, 只是在黄色尼龙袋上写汽车件, 而且和一般件分开存放。12.9级和汽车件产品镶埋件每日用15*10样品袋装起来, 袋外写上检测日期。月底统一用25*30样品袋装起来订好在袋外写上留样日期后按月统一分开存放在指定位置。）
3.工令保留: 每日检测完成工令先用钉书针订在一起, 而且在工令第一页上面写上检测日期, 批数, 检验员署名。然后放在主管左侧文件架上等候审核并主管署名。每个月工令检测完成以后用25*30样品袋保留起来。袋外写上具体存档日期。然后放在指定位置进行保留。然后将样品放入指定铁通内写上日期做好标识。然后放到自动仓库内进行长久保留。

检测项目以及操作方法（三）
拉力测试

冲击功

表面硬度测试

延伸率、 断面收缩率

显微组织

脱碳测试

头部坚固性

δ-铁测试

确保荷重

扭矩试验
