车载IC最新技术汇总

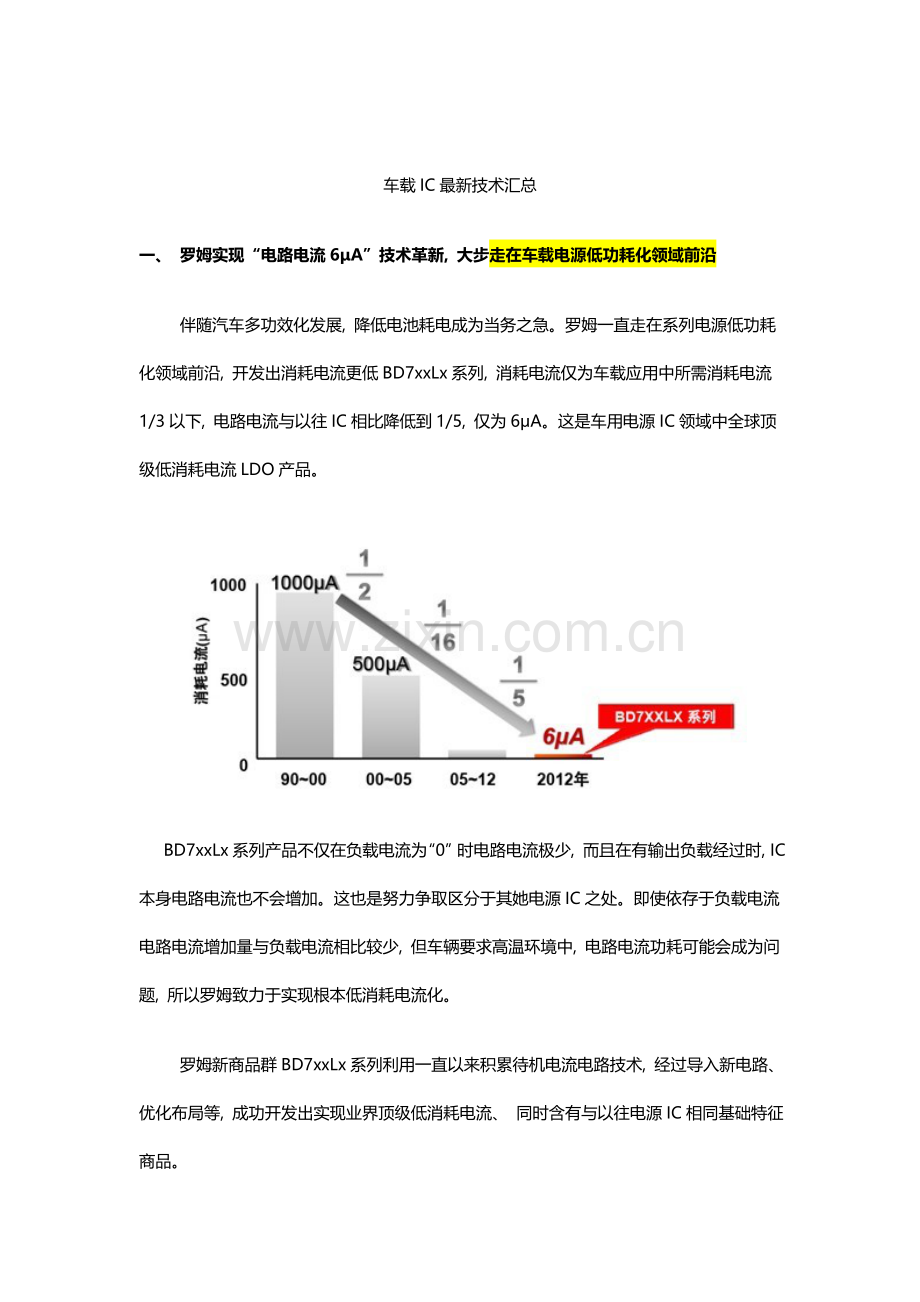

一、 罗姆实现“电路电流6μA”技术革新, 大步走在车载电源低功耗化领域前沿
伴随汽车多功效化发展, 降低电池耗电成为当务之急。罗姆一直走在系列电源低功耗化领域前沿, 开发出消耗电流更低BD7xxLx系列, 消耗电流仅为车载应用中所需消耗电流1/3以下, 电路电流与以往IC相比降低到1/5, 仅为6μA。这是车用电源IC领域中全球顶级低消耗电流LDO产品。

BD7xxLx系列产品不仅在负载电流为“0”时电路电流极少, 而且在有输出负载经过时, IC本身电路电流也不会增加。这也是努力争取区分于其她电源IC之处。即使依存于负载电流电路电流增加量与负载电流相比较少, 但车辆要求高温环境中, 电路电流功耗可能会成为问题, 所以罗姆致力于实现根本低消耗电流化。
罗姆新商品群BD7xxLx系列利用一直以来积累待机电流电路技术, 经过导入新电路、 优化布局等, 成功开发出实现业界顶级低消耗电流、 同时含有与以往电源IC相同基础特征商品。
该系列商品产品阵容中, 含有3.3V、 5.0V两种输出电压, 依据用途含有200mA与500mA两种输出电流能力。封装为SMD封装、 支持基板更节省空间SOP型封装等, 从小型封装到散热特征卓越封装, 含有满足用户使用用途强大阵容。

二、 瑞萨推出用于车身控制车载功率IC
瑞萨电子开发出14款用于驱动汽车头灯、 雾灯、 座椅加热器、 车身用马达等功率IC, 已于年4月5日陆续开始样品供货。为了应对不一样驱动负载及用途, 瑞萨推出了含有不一样导通电阻值、 输出通道数量及封装类型功率MOSFET产品。导通电阻有9种, 分别为6mΩ、 8mΩ、 10mΩ、 12mΩ、 16mΩ、 25mΩ、 30mΩ、 50mΩ、 90mΩ。6mΩ产品、 8mΩ产品及10mΩ产品只有单通道款, 12mΩ产品与16mΩ产品有单通道款和双通道款, 25mΩ产品与30mΩ产品只有双通道款, 50mΩ产品与90mΩ产品有双通道款和4通道款。封装备有7端子TO252、 12端子HSSOP及24端子HSSOP三种。
　　全部产品最大电源电压均为28V, 恒定电流为1～10A, 最大输出耐压为42V。保护功效方面, 除了前面提到功率限制功效之外, 还含有过电流保护功效、 过热保护功效、 恒定电压关断功效以及输出电压钳位功效, 以及两种自我诊疗输出功效, 一个是可从IS端子输出与输出电流成百分比电流, 另一个是在负载短路时或检测出过热时输出异常信号。
　　各品种样品价格不一样, 比如, 导通电阻为12mΩ、 通道数量为1个、 封装采取12端子HSSOP“μPD166023”为100日元。
三、 意法半导体推出用于车载电子产品3轴角速度传感器IC
意法半导体推出了用于车载电子产品3轴角速度（陀螺仪）传感器IC“A3G4250D”。新产品符合车载部件质量标准“AEC-Q100”。具体用途方面, 该企业列举了车载导航仪装置、 车载信息服务设备及电子不停车收费系统等。
新产品采取MEMS技术制造。测量范围（满量程, Full Scale）为±250度/秒（dps）, 灵敏度为8.75mdps/digit（标称值）, 温度误差为±2％（标称值）, 零值偏移（Zero Offset）为±25dps（标称值）, 温度误差为±0.03dps/℃（标称值）, 非线性度误差为0.2％FS（标称值）。输出数据格式为16bit数字值, 经由I2C/SPI标准串行接口输出。内置低通滤波器和高通滤波器, 用户可设定全部带宽。
另外, 新产品还内置有温度传感器。电源电压为+2.4～3.6V, 备有低功率模式和睡眠模式。正常工作时消耗电流为6.1mA（标称值）, 睡眠模式时为1.5mA（标称值）, 低功率模式时为5μA（标称值）。采取外形尺寸为4mm×4mm×1.1mm16端子LGA封装, 工作温度范围为-40～+85℃。在美国批量购置1000个时参考单价为6美元, 量产预定已从第二季度开始。
四、 Allegro推出新一代车载电源管理IC A8600
Allegro MicroSystems企业推出一款全新高度集成式电源管理IC, 专为满足新一代车载音响和信息娱乐系统供电需求而设计。AllegroA8600可提供运行四个精度为1.5%大电流稳压器所需全部控制和保护电路。
A8600含有用于运行三个带集成式MOSFET可调整异步降压稳压器控制电路。另外, A8600还提供运行带外置MOSFET同时降压控制器所需控制电路、 门驱动器和电流传感。在这三个异步稳压器中, 其中一个为可在降至3.6 VIN（VIN下降）电压下运行“恒通式”降压稳压器。在待机模式下, ”恒通式”稳压器在12 VIN中仅耗用不足50 μA电流并采取脉冲频率调制(PFM)经过恒通式稳压器输送3.3 V/40 μA电量。A8600特色包含一个用于开启/关闭A8600或增加/降低基础脉冲宽度调制(PWM)频率EN/SYNC输入、 四个可调整软开启时间和四个外置赔偿引脚。三个开关输出电压监控由一个独立漏极开路电源工作正常(POK)输出提供。
    另外, A8600还提供直接电池(BU)和开关式（配件）电池(ACC)检测器以及一个带可调整延迟静音脉冲输出。A8600保护功效包含逐脉冲电流限制、 打嗝模式短路保护、 异步二极管保护、 BOOT电压保护、 欠压锁定、 过电压保护和过热关机。
五、 普诚科技推出车载影音LED背光驱动IC, 可实现2500:1调光精度
  普诚科技(Princeton)推出车载影音LED背光驱动IC-PT16972, PT16972是一款四通道输出DC-DC恒流驱动器。采取升压拓扑, 工作频率范围200KHz~2.1MHz, 最高输出电压可达36V, 每个通道输出电流可设定在10mA~100mA, 通道电流≥20mA时, 电流匹配精度可达±1%。
  PT16972支持快速PWM调光功效, 最小2μsPWM调光导通时间可实现2500:1调光精度。PT16972集成完善保护功效, 提供LED负载开路、 短路保护、 输出过压保护、 IC过温保护等, 并提供故障指示管脚区分不一样故障模式。 PT16972可应用于车载LCD面板背光、 桌上型计算机/笔记型计算机LCD面板背光、 及手持PDAs面板背光等。
*资料起源于网络, 仅作共同分享及探讨。
