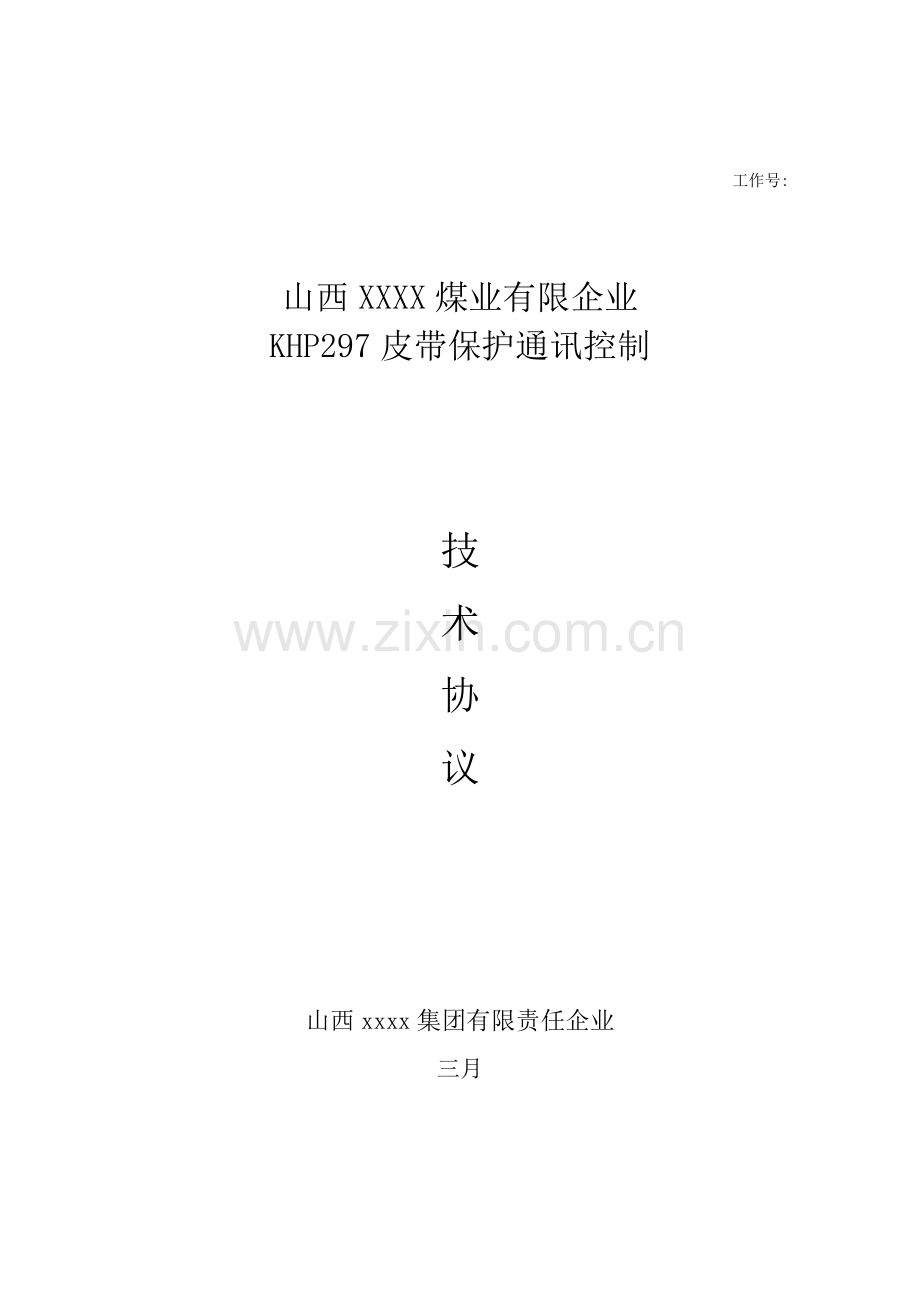

工作号:

山西XXXX煤业有限企业
KHP297皮带保护通讯控制

技
术
协
议

山西xxxx集团有限责任企业
三月

技 术 协 议
工作号: 1xxxxx
甲方: 山西xxxx集团有限责任企业
乙方: 有限企业
甲乙双方就为xxx煤业有限企业1000米带式输送机购置有限企业制造KHP297通讯、 集中控制系统, 现就相关技术问题达成以下协议:
一、 概述:
1、 胶带机总长度: 1000米
2、 电 动 机: 南阳防爆 YBK2-280M-4
3、 减 速 器:弗兰德 B3SH7
4、 张紧装置: 太原博世通ZYJ-160
5、 软 启 动: 长治中安QJR-400/1140(660)
二、 配接说明:
1. KHP297系统与长治中安QJR-400/1140(660)配接:
硬件连接:
KHP297→QJR-400/1140(660): 启停信号（无源节点）
QJR-400/1140(660)→KHP210: 故障信号（无源节点）
QJR-400/1140(660)→KHP210: 反馈信号或开启完成信号（无源节点）
电流检测:
QJR-400/1140(660)→KHP210: 4-20mA（两路）
2. KHP297系统与太原博世通ZYJ-160配接:
KHP297→ZYJ-160: 启停信号（无源节点）
ZYJ-160→KHP210: 反馈信号（无源节点）
张力检测:
ZYJ-160→KHP210: 4-20mA
3.KHP297系统数据上传:
留有与矿井自动化环网接口, RS-485接口, MODBUS RTU协议。
三、 技术要求:
1、 乙方设备必需符合煤矿安全要求。必需有煤矿设备安全管理部门验证。（三证一标志）
2、 控制功效:
（1） 皮带“一键”启停功效:
经过“一键”完成皮带启停车操作, 启车过程张紧→软启→开启完成; 停车过程发出停车信号惯性停车。
（2） 集中控制: 由地面集中控制系统完成启停车操作。（现在预留接口）
（3） 就地控制: 井下控制台可实现就地启停车操作, 屏蔽地面控制, 皮带机司机控制皮
带启停。
（4） 检修控制: 打破启停逻辑, 检修专用工作方法。
（5） 点动控制: 可对皮带任意电机进行点动操作, 即按下“一键”一下单独点动一圈, 松开停止, 长时间按下“一键”电机一直转动, 松开停止。
（6） 可靠控制: 当在控设备（张紧、 软启开关系统出现忽然断电情况, 重新上电后系统不得自动开启系统, 必需人为重新开启）也就是张紧、 软启开关系统出现忽然断电情况, 皮带保护要停止。
3、 保护功效:
（1） 堆煤保护（电极式开关量）
（2） 温度保护（环境温度检测）
（3） 速度保护（模拟量, 皮带打滑、 超速保护）
（4） 烟雾保护（开关量）
（5） 跑偏装置（提供6对跑偏装置, 头、 中、 尾各2对）
（6） 超温洒水装置（确保13米以内超温洒水需要）
（7） 故障屏蔽功效: 无保护运行
（8） 纵撕保护（开关量）
（9） 张力下降检测:
采取张力检测装置对皮带张力进行检测, 出现张力下降情况在一定范围内进行报警, 超限停车（经过张紧系统引入模拟量检测）。
（10） 沿线急停保护:
沿线每100米一个急停点, 当出现问题时可经过按闭锁按钮及拉线方法实现紧急停车（最大拉线距离50米）。能显示个传感器是否在线, 是否有问题。
4、 报警功效:
（1）设备启停车预警, 预警时间、 预警次数现场可调。
（2）闭锁报警, 沿线按下急停按钮后有语音提醒。
（3）故障报警, 线路故障、 传感器故障、 配接设备故障等都有语音提醒。
（4）超限报警, 模拟量检测超限后, 提供连续报警。
5、 联锁功效:
与上皮带有可靠联锁, 上皮带需矿方原系统配接。
6、 语音通讯功效:
皮带沿线每100米设置一台扩音电话, 可实现点对面语音通讯及报警功效, 功率大于107dB。
7、 显示功效:
井下控制器10.4＂液晶显示, 整条皮带工况检测（皮带运行状态, 传感器状态, 在控设备状态以, 开机率统计, 沿线闭锁情况, 设备自检情况、 故障位置显示、 多种模拟量及开关量检测等分别以动画及文字情况显示。）

四、 系统配置示意图:

四、 配置明细:
序号
名称
型号
单位
数量
1
矿用本安型主控制器
KHP297-Z-
台
1
2
矿用隔爆兼本安型电源
KDW127-18
台
1
3
矿用本安型组合扩音电话
KTK12
台
10
4
50米矿用通信拉力电缆
MHYBV-7-2-X100
根
19
5
矿用本安型速度传感器
GSC600
台
1
6
矿用本安型堆煤传感器
GED35
台
1
7
矿用本安型跑偏传感器
GEJ35
台
8
8
矿用本安型温度传感器
GWM42
台
1
9
矿用本安型烟雾传感器
GQQ5
台
1
10
矿用隔爆型电磁阀
DFB-20/5
台
1
11
矿用本安型纵撕传感器
GVY1.5
台
1
12
矿用本安型纵撕传感器
KHJ0.05/12
台
20
13
电流检测装置
KHP297-ZL-14
个
2
14
接线转换口
KHP2-Z-12
个
12
15
传感器专用4芯屏蔽线
MKVVRP-450/750 4*0.5
米
200
16
煤矿用阻燃电缆
MYQ3*1.5+1*
米
200
17
插座专用U型销
KTK12-15
个
40
18
控制器及电源箱安装架
KHP297/102-AZJ
套
1
19
远程控制箱安装板
KDG-127/3-4-AZB
套
1
20
跑偏传感器安装架
GEJ-35-02
套
12
21
电缆挂钩
KTK12-17-A
套
400
22
通用电话安装板
KTK12-16
套
12
六、 技术服务:
1、 现场服务
在输送机安装调试时, 由企业安排服务工程师到矿现场无偿指导安装和调试。
2、 技术培训
卖方对买方相关技术人员进行培训, 培训费、 资料费无偿。
卖方针对不一样层次、 不一样工作性质用户进行培训。各级培训都包含软件、 硬件、 操作维护等相关设备和软件各方面知识, 以确保用户正确使用并胜任日常维护工作。
3、 技术保障
乘坐最快交通工具在最短时间内赶赴设备现场: 确保省内8小时内抵达现场, 12小时内处理问题。
提供常规软件无偿维护及升级。
满足用户需求, 为用户提供最满意产品: 用户对系统改制、 扩容、 拆点等不一样要求, 企业将立刻、 正确地给予满足。对于新增加设备或软件, 按新设备或软件开通来处理。
对用户使用情况定时回访, 立刻掌握现场信息。
七、 质量确保:
本技术协议所包含全部设备和材料, 其质量确保期均为12个月。在系统完成最终验收后投入正式运行12个月内, 凡因为系统本身原所以出现自然损坏, 卖方应负责无偿更换或维修, 在维修期间向买方提供维修件替换品,确保系统正常运行,并负担更换维修中一切费用。
质量确保期结束后四年内, 卖方应以相同优惠价格向买方提供系统升级、 扩容或改造所需软、 硬件以及备品备件。
八、 技术文件:
下列资料提供给甲方,各7套（加盖红章）（1套, 其它6套装订成册提供甲方）。
另提供电子版资料一套。
1、 安装使用维护说明书（包含电气原理图及接线图）。
2、 产品合格证, 煤安标志, 防爆合格证等。
3、 发货清单。
九、 未尽事宜, 由双方友好协商处理。
甲方: 山西XX集团有限责任企业
代表（签字）:

乙方: 淮南市润金工矿机电有限企业
代表（签字）: 戴喜
