屋面平面图的主要内容规范.doc

设计步骤与内容:
1、 确定屋面坡度形成方法和坡度大小;
依据“屋面进深是否＜12m”, 考虑选择采取单坡、 双坡还是四坡排水。
坡度通常采取2%; 画出分水线和坡度指导箭头;
2、 选择排水方法, 划分排水区域;

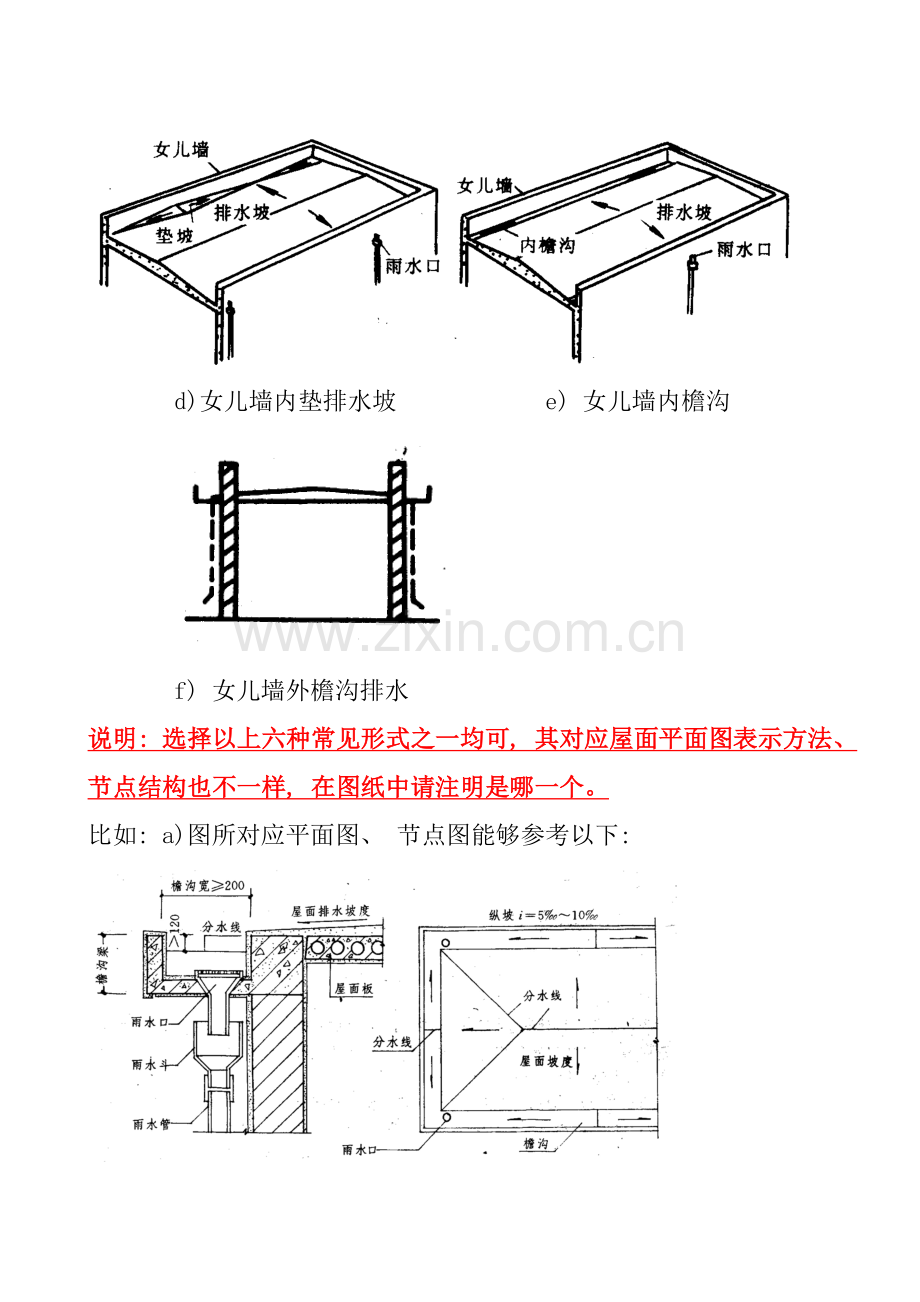

此次作业排水方法可选择以下之一:

a) 四面挑檐沟 b)外纵墙设檐沟, 山墙挑檐压边

c) 外纵墙设檐沟, 山墙出顶

d)女儿墙内垫排水坡 e) 女儿墙内檐沟

f) 女儿墙外檐沟排水
说明: 选择以上六种常见形式之一均可, 其对应屋面平面图表示方法、 节点结构也不一样, 在图纸中请注明是哪一个。
比如: a)图所对应平面图、 节点图能够参考以下:

d)图所对应平面图、 节点图能够参考以下:

3、 确定天沟（檐沟）断面形式及尺寸;
此次设计要求: 檐沟与框架梁用钢筋混凝土现浇为一体, 挑出总宽度大于500mm, 檐沟板厚为60mm; 檐沟内纵坡1%至0.5%;
★外檐沟高度确定:

条件: 若两个落水管之间间距取20m,则通常为10m, 即纵坡长度为10m, 纵坡高度/纵坡长度=h/10m=1%, 得出h=100mm。
檐沟高度=檐沟板厚（60mm）+纵坡高度(100mm)+120=280mm, 能够考虑取值300mm、 350mm或者400mm。

4、 确定女儿墙断面形式及尺寸;
女儿墙依据设计用双细实线表示;
规范要求: 上人屋面女儿墙高度大于1100mm;
通常不上人屋面女儿墙高度大于600mm;
此次设计依据剖面图判定为不上人屋面。要求女儿墙为240厚一般砖砌, 总高度大于600mm, 墙上设300×150mm钢筋混凝土压顶;

5、 确定落水管所用材料和大小及间距, 绘制屋顶排水平面图。
每个落水管汇水面积控制在200m2以下; 通常依据屋面总面积/200 m2来估量落水管数量。
落水管所用材料: 硬质PVC塑料雨水管;
落水管间距通常在18m～24m之间;
落水管直径: 90mm、 100mm、 150mm;

6、 标注必需索引: 出水口做法、 泛水做法、 天沟做法、 排烟道出屋面等、 分割缝做法;
7、 标高标注（屋面标高）;
8、 屋面做法标注（要与节点详图中屋面一致）
此次设计要求屋面防水为卷材防水或者刚性防水。采取材料找坡。屋面设置210mm高架空隔热层（120×120×180mm砖墩, 500×500×50mm预制板）。
9、 轴号标注（不画轴线）;
10、 节点详图绘制（参考《中南标》）
（1）檐口结构; （2）泛水结构（屋面高低交接部位）; （3）雨水口（出水口）结构; （4）屋面分格缝结构（刚性屋面）
注意与所选择排水方法相一致。
