电力建设检验批表格模板.doc

单位工程定位放线检验批质量验收统计
表5.2.1 工程编号: 01-001-01-01-00-01-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
控制桩测设
依据建（构）筑物主轴线设控制桩。桩深度应超出冰冻土层。主厂房桩数不应少于12个, 其她关键建（构）筑物不应少于4个

2
平面控制桩精度
应符合二级导线精度要求, 主厂房和输煤系统建筑物还应符合现行相关标准要求

3
高程控制桩精度
应符合三等水准精度要求

4
全站仪定位精度
应符合现行相关标准要求

施工单位
检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人）: 年 月 日

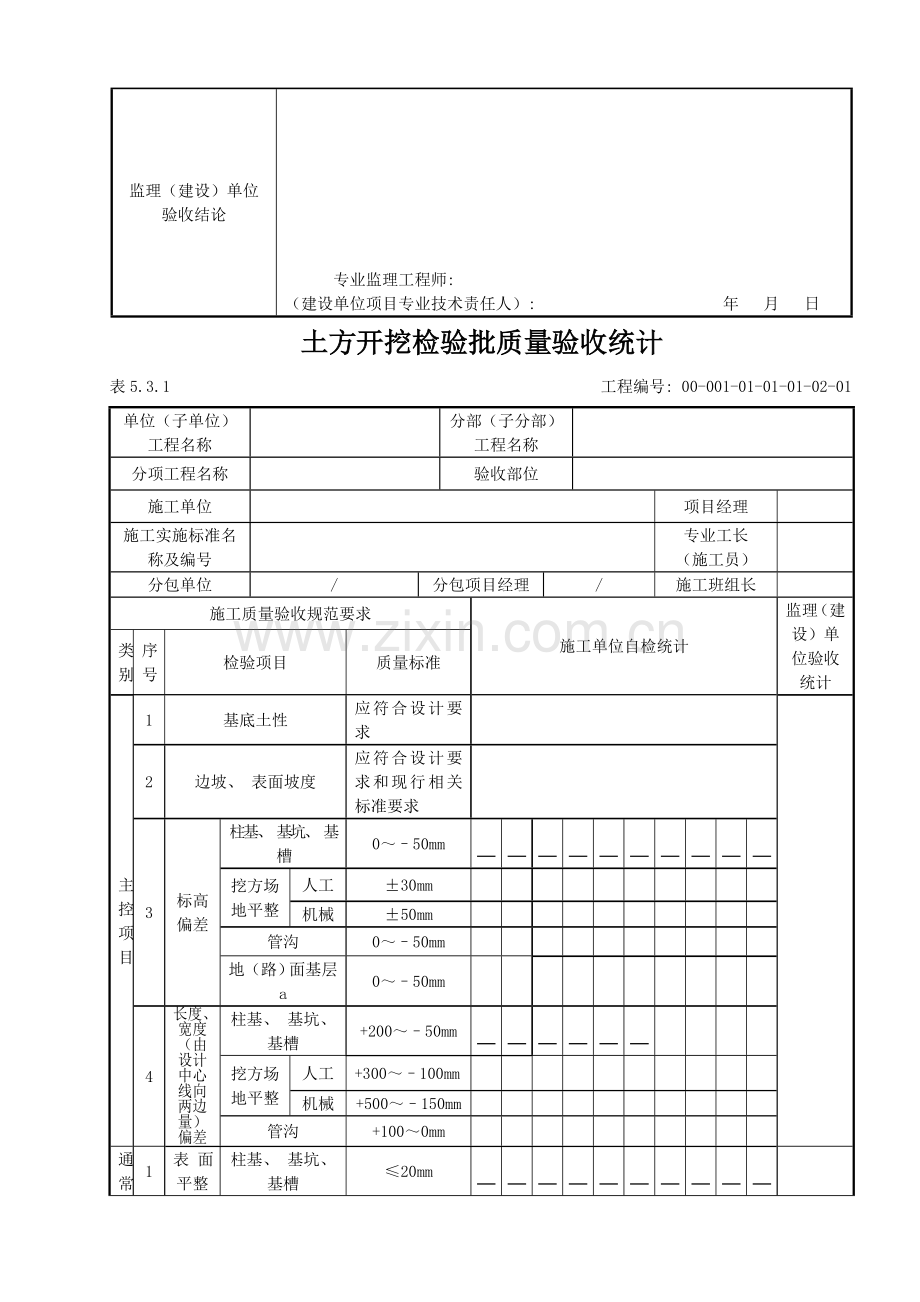

土方开挖检验批质量验收统计
表5.3.1 工程编号: 00-001-01-01-01-02-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
基底土性
应符合设计要求

2
边坡、 表面坡度
应符合设计要求和现行相关标准要求

3
标高偏差
柱基、 基坑、 基槽
0～–50mm

挖方场地平整
人工
±30mm

机械
±50mm

管沟
0～–50mm

地（路）面基层a
0～–50mm

4
长度、 宽度（由设计中心线向两边量）偏差
柱基、 基坑、 基槽
+200～–50mm

挖方场地平整
人工
+300～–100mm

机械
+500～–150mm

管沟
+100～0mm

通常项
目
1
表 面
平整度
柱基、 基坑、 基槽
≤20mm

挖方场地平整
人工
≤20mm

机械
≤50mm

管沟
≤20mm

地（路）面基层
≤20mm

a地（路）面基层偏差只适适用于直接在挖、 填方上做地（路）面基层。
施工单位
检验结果

项目专业质量检验员:
项目专业技术责任人: 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
土方回填检验批质量验收统计
表5.3.2 工程编号: 00-001-01-01-01-03-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
基底处理
应符合设计要求和现行相关标准要求

2
分层压实系数
必需符合设计要求

3
边坡坡度
应符合设计要求和现行相关标准及施工技术方法要求

4
标高偏差
柱基、 基坑、 基槽
0～–50mm

场地平整
人工
±30mm

机械
±50mm

管沟
0～–50mm

地（路）面基层
0～–50mm

通常项
目
1
回填土料
应符合设计要求

2
分层厚度及含水量
应符合设计要求

3
表 面
平整度
柱基、 基坑、 基槽
≤20mm

挖方场地平整
人工
≤20mm

机械
≤30mm

管沟
≤20mm

地（路）面基层
≤20mm

施工单位
检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
垫层检验批质量验收统计
表5.12.7 工程编号: 01-012-00-02-00-01-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
原材料及配合比
必需符合设计要求和现行相关标准要求

2
混凝土强度及试件留置
必需符合设计要求和现行相关标准要求

3
混凝土运输、 浇筑及间歇时间
应符合设计现行相关标准要求

通常项目
1
施工配合比及开盘判定
施工配合比应符合现行相关标准要求, 首次使用混凝土配合比应进行开盘判定

2
施工缝位置
应符合设计和施工方案要求, 施工缝处理应按技术方案实施

3
养护
应符合施工技术方案和现行相关标准要求

4
表面平整度
≤10mm

5
标高偏差
±10mm

6
坡度偏差
小于房间对应尺寸2‰, 且小于30mm

7
厚度偏差
在部分地方小于设计厚度1/10mm

施工单位检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日
钢筋加工检验批质量验收统计
表5.10.5 工程编号: 01-012-00-04-00-02-01
单位（子单位）
工程名称

分部（子分部）工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位

分包项目经理
/
施工班长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准

主控项目
1
原材料抽检☆
钢筋进场时, 应按GB1499等要求抽取试件做力学性能试验, 其质量必需符合相关标准要求

2
有抗震要求框架结构☆
对有抗震设防要求框架结构, 其纵向受力钢筋强度应满足设计要求。当设计无具体要求时, 对一、 二级抗震等级, 检验所得强度实测值应符合下列要求: ①钢筋抗拉强度实测值与屈服强度实测值比值不应小于1.25; ②钢筋屈服强度实测值与强度标准值比值不应大于1.3

3
化学成份专题检验
当发觉钢筋脆断、 焊接性能不良或力学性能显著不正常等现象时, 应对该批钢筋进行化学成份检验或其她专题检验

4
受力钢筋弯钩和弯折
⑴HPB235级钢筋末断应作180o弯钩, 其弯弧内直径不应小于钢筋直径2.5倍, 弯钩弯后平直部分长度不应小于钢筋直径3倍。
⑵当设计要求钢筋末端需作135o弯钩时, HRB335级、 HRB400级钢筋弯弧内直径不应小于钢筋直径4倍, 弯钩弯后平直部分长度应符合设计要求。
⑶钢筋作小于90o弯折时, 弯折处弯弧内直径不应小于钢筋直径5倍。

5
箍筋末端弯钩
除焊接封闭环式箍筋外, 箍筋末端应做弯钩, 弯钩形式应符合设计要求;
当设计无具体要求时, 应符合下列要求: ①箍筋弯钩弯弧内直径除应满足本表主控项目第4项要求外, 尚应大于受力钢筋直径; ②箍筋弯钩弯折角度: 对通常结构, 不应小于90o; 对有抗震等要求结构, 应为135o; ③箍筋弯后平直部分长度: 对通常结构, 不宜小于箍筋直径5倍, 对有抗震等要求结构, 不应小于箍筋直径10倍。

钢筋加工检验批质量验收统计
表5.10.5（续） 工程编号: 01-012-00-04-00-02-01
施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
通常项目
1
钢筋表面质量
钢筋应平直、 无损伤, 表面不得有裂纹、 油污、 颗粒状或片状老锈

2
钢筋调直
应符合设计要求和现行相关标准要求

3
钢筋加工偏差
受力钢筋顺长度方向全长净尺寸
±10mm

4
弯起钢筋弯折位置
±20mm

5
箍筋内净尺寸
±5mm

施工单位检验结果

项目专业质量检验员:

项目专业技术责任人: 　　　　　　　　　　　　　 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人）: 年 月 日
钢筋安装检验批质量验收统计
表5.10.6 工程编号: 01-012-00-03-00-02-02
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
受力钢筋品种、 等级、 规格和数量☆
必需符合设计要求

2
纵向受力钢筋连接方法
应符合设计要求和现行相关标准要求

3
焊接（机械连接）接头质量
应符合本部分附录C要求

通常项
目
1
接头位置
宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头; 接头末端至钢筋弯起点距离不应小于钢筋直径10倍

2
受力钢筋焊接（机械连接）设置
宜相互错开。在连接区段长度为35d且大于500mm范围内接头面积百分率应符合GB50204要求

3
绑扎搭接接头
同一构件中相邻纵向受力钢筋绑扎搭接接头宜相互错开。接头中钢筋横向净距不应小于钢筋直径, 且不应小于25mm。搭接长度应符合标准要求; 连接区段1.3L1长度内, 接头面积百分率: ①对梁类、 板类及墙类构件,不宜大于25%; ②对柱类构件, 不宜大于50%;③当工程中确有必需增大接头面积百分率时, 对梁内构件不宜大于50%; 对其她构件, 可依据实际情况放宽

4
箍筋配置
在梁柱类构件纵向受力钢筋搭接长度范围内, 应按设计要求配置箍筋。当设计无具体要求时符合GB50204要求

钢筋安装检验批质量验收统计
表5.10.6 （续） 工程编号: 01-012-00-03-00-02-02
施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
通常项目
5
钢
筋
网
网片长、 宽偏差
±10mm

6
网眼尺寸偏差
±20mm

7
网片对角线差
≤10mm

8
钢筋骨架
长度偏差
±10mm

9
宽、 高度偏差
±5mm

10
受力钢筋
间距偏差
±10mm

11
排距偏差
±5mm

12
保护层厚度偏差
基础
±10mm

柱、 梁
±5mm

板、 墙、 壳
±3mm

13
箍筋、 横向钢筋间距偏差
±20mm

14
钢筋弯起点位移
≤20mm

15
预埋件
中心位移
≤5mm

水平高差
+3～0mm

注: d为纵向受力钢筋较大直径; L1为搭接长度。
施工单位检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
钢筋安装检验批质量验收统计
表6.11.4 工程编号: 01-010-00-01-02-02-02
单位（子单位）
工程名称

分部（子分部）工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
受力钢筋品种、 等级、 规格和数量☆
必需符合设计要求

2
纵向受力钢筋连接方法
应符合设计要求和现行相关标准要求

3
机械连接和焊接接头力学性能
应符合本部分附录C要求

4
钢筋骨架
绑扎或点焊牢靠

通常项
目
1
接头位置和数量
宜设在受力较小处
① 同一纵向受力钢筋不宜设置两个或两个以上接头
② 接头末端至钢筋弯起点距离不应小于10d

2
接头外观质量
应符合本部分附录C要求

3
受力钢筋机械连接或焊接接头位置
同一构件内接头宜相互错开; 同一连接区段内, 纵向受力钢筋接头面积百分率应符合设计要求及现行相关标准要求

4
绑扎搭接接头
同一构件中相邻纵向受力钢筋绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋横向净距不应小于钢筋直径, 且不应小于25 mm。同一连接区段内, 纵向受拉钢筋搭接接头面积百分率应符合设计要求及现行相关标准要求

5
箍筋配置
在梁柱类构件纵向受力钢筋搭接长度范围内, 应按设计要求配置箍筋。当设计无具体要求时符合GB50204要求

钢筋安装检验批质量验收统计
表6.11.4 （续） 工程编号: 01-010-00-01-02-02-02
施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
通常项目
6
钢筋间距偏差
±20mm

7
受力钢筋排距偏差
±5mm

8
骨架尺寸偏差
±10mm

9
受力钢筋保护层偏差
±5mm

10
箍筋间距偏差
±20mm

11
钢筋弯起点位置偏差
±20mm

施工单位检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
现浇混凝土模板安装检验批质量验收统计
表5.10.1 工程编号: 01-012-00-04-00-01-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
模板及其支架☆
应依据工程结构形式、 荷载大小、 地基土类别、 施工设备fds和材料供给等条件进行设计。模板及其支架应含有足够承载能力、 刚度和稳定性, 能可靠地承受浇筑混凝土重力、 侧压力以及施工荷载

2
上下层支架立柱
应对准, 并铺设垫板

3
隔离剂
不得沾污钢筋和混凝土接槎处

通常项
目
1
模板安装通常要求
（1）模板接缝不应漏浆, 木模板应浇水湿润, 但模板内不应有积水;
（2）模板与混凝土接触面应清理洁净并涂刷隔离剂;
（3）模板内杂物应清理洁净;
（4）对清水混凝土及装饰混凝土工程, 应使用达成设计效果模板

2
地坪、 胎模
应平整光洁, 不得产生影响结构质量下沉、 裂缝、 起砂或起鼓

3
梁板起拱高
度（L2≥4m）
设计有要求
应符合设计要求

设计无要求
应为全跨长1/1000～3/1000

4
预埋件、 预留孔（洞）
应齐全、 正确、 牢靠

5
预埋件制作、 安装
应符合本部分附录B要求

现浇混凝土模板安装检验批质量验收统计
续表5.10.1　　　　　　　　　　　　　　　　　　　　　　　　 工程编号: 01-012-00-04-00-01-01
施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
检验标准

6
轴线位移
≤5mm

7
标高偏差
底模上表面
±5mm

有装配件支撑面
0～-5mm

8
截面尺寸偏差
基础
±10mm

柱、 墙、 梁
+4～-5mm

9
垂直度
≤5m
≤6mm

＞5m
≤8mm

10
侧向弯曲
基础
小于L2/750且小于20mm

梁、 墙
小于L2/1000且小于10mm

柱
小于L2/1000且小于15mm

11
相邻两板表面高低差
≤2mm

12
表面平整度
≤5mm

13
预留孔中心位移
≤3mm

14
预留洞
中心位移
≤10mm

截面尺寸偏差
+10～0mm

15
插筋
中心位移
≤5mm

外露长度偏差
+10～0mm

备注: L2为长度。
施工单位
检验结果
项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
模板安装检验批质量验收统计
表: 6.11.1 工程编号: 01–010-00-01-01-02-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
模板及其支架☆
应依据工程结构形式、 荷载大小、 地基土类别、 施工设备和材料供给等条件进行设计。模板及其支架应含有足够承载力、 刚度和稳定性, 能可靠地承受浇筑混凝土重力、 侧压力以及施工荷载

2
避免隔离剂沾污
在涂刷模板隔离剂时, 不得沾污钢筋和混凝土接槎处

3
预埋件、 预留孔（洞）
必需齐全、 正确、 牢靠, 预埋件制作应符合本部分附录B相关要求

4
预埋螺栓制作、 安装
应符合本部分附录B相关要求

通常项目
1
模板安装通常要求
⑴模板接缝不应漏浆; 在浇筑混凝土前, 木模板应浇水湿润, 但模板内不应有积水。
⑵模板与混凝土接触面应清理洁净并涂刷隔离剂, 但不得采取影响结构性能隔离剂。
⑶浇筑混凝土前, 模板内杂物应清理洁净。
⑷对清水混凝土工程, 应使用能达成设计效果模板

2
梁板起拱
对跨度大于4m, 应按设计要求起拱; 当设计无具体要求时, 起拱高度宜为跨度1/1000～3/1000

模板安装检验批质量验收统计
表: 6.11.1（续） 工程编号: 01–010-00-01-01-02-01
施工质量验收规范要求
施工单位自检统计
监理建设）单位验收统计
类别
序号
检验项目
质量标准
通常项目
3
基础中心线与厂房轴线位移
≤5㎜

4
梁、 柱、 墙中心线对基础轴线位移
≤5㎜

５
全高垂直度
≤8㎜

６
梁、 柱横截面尺寸偏差
+8～-5㎜

７
平面外型尺寸偏差
±15㎜

８
凸台平面尺寸偏差
0～-10㎜

９
凹穴平面尺寸偏差
+10～0㎜

10
模板表面平整度
≤5㎜

11
梁底模标高偏差
±5㎜

12
相邻模板高低差
≤2㎜

13
预留地脚螺栓孔
中心位移
≤5㎜

深度偏差
+10～0㎜

孔垂直偏差
≤5㎜

施工单位检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日　 　
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人）　 　　　　　年　　月　　日
模板拆除检验批质量验收统计
表5.10.4 工程编号: 01-012-00-03-00-03-02
单位（子单位）工程名称

分部（子分部）工程名称

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
检验标准
施工单位自检统计
监理（建设）单位验收统计
主控项目
1
模板及其支架拆除次序及安全方法☆
应按施工技术方案实施

2

底模
及支架拆除时混凝土强度a
设计有要求时
/

设计无要求时
板
≤2m
≥50%

＞2m, ≤8m
≥75%

＞8m
≥100%

梁拱壳
≤8m
≥75%

＞8m
≥100%

悬臂构件
≥100%

3
预应力构件
对后张法, 侧模宜在预应力张拉前拆除; 底模支架拆除应按施工技术方案实施, 当无具体要求时, 不应在建立预应力前拆除

4
后浇带模板
拆除和支顶按施工技术方案实施

通常项
目
1
侧摸拆除
混凝土强度应能确保其表面及棱角不受损伤

2

模板拆除
模板拆除时, 不应对楼层形成冲击荷载。拆除模板和支架宜分散堆放并立刻清运

a底模及支架拆除时混凝土强度标准为应达成设计强度标准值百分率。
施工单位
检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
混凝土原材料及配合比设计检验批质量验收统计
表5.10.7 工程编号: 01-001-03-03-00-04-01
单位（子单位）
工程名称

分部（子分部）
工程

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
水泥检验☆
必需符合设计要求和GB175等要求。当在使用中对水泥质量有怀疑或水泥出厂超出3个月（快硬硅酸盐水泥超出1个月）时, 应进行复验, 并按复验结果使用。钢筋混凝土结构、 预应力混凝土结构中, 严禁使用含氯化物水泥

2
外加剂质量及应用技术☆
应符合GB8076、 GB50119等和相关环境保护要求。预应力混凝土结构中, 严禁使用含氯化物外加剂; 钢筋混凝土结构中, 当使用含氯化物外加剂时, 其她含量应符合GB50164要求

3
氯化物及碱含量
混凝土中氯化物及碱总含量应符合GB50010和设计要求

混凝土原材料及配合比设计检验批质量验收统计
表5.10.7 (续) 工程编号: 01-001-03-03-00-04-01
施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
4
配合比设计
混凝土应按JGJ55相关要求, 依据混凝土强度等级、 耐久性和工作性等要求进行配合比设计。对有特殊要求混凝土, 其配合比设计尚应符合国家现行相关标准专门要求

通常项目
1
矿物掺合料质量
应符合GB1596等要求, 其掺量应经过试验确定

2
粗细骨料质量
应符合JGJ52、 JGJ53要求

3
拌制用水质量
宜采取饮用水; 当采取其她水源时, 水质应符合JGJ63要求

4
配合比判定及验证
首次使用配合比应进行开盘判定, 其工作性应满足设计配合比要求。开始生产时应最少留置一组标准养护试件, 作为验证依据

5
施工配合比
混凝土搅拌前, 应测定砂、 石含水率并依据测试结果调整材料用量, 提出施工配合比

施工单位
检验结果

项目专业质量检验员:

项目专业技术责任人: 年 月 日
监理（建设）单位
验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
混凝土施工检验批质量验收统计
表5.10.8 工程编号: 01-001-03-03-00-04-02
单位（子单位）工程名称

分部（子分部）工程

分项工程名称

验收部位

施工单位

项目经理

施工实施标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范要求
施工单位自检统计
监理（建设）单位验收统计
类别
序号
检验项目
质量标准
主控项目
1
混凝土强度及试件取样留置☆

必需符合设计要求和现行相关标准要求

2
抗渗混凝土
抗渗混凝土试件应在浇筑地点取样。抗渗性能应符合设计要求

3
混凝土原材料每盘称量偏差
水泥、 掺合料
±2%

粗、 细骨料
±3%

水、 外加剂
±2%

4
混凝土运输、 浇筑及间歇
全部时间不应超出混凝土初凝时间, 同一施工段混凝土应连续浇筑, 并应在底层混凝土初凝之前将上一层混凝土浇筑完成。当底层混凝土初凝后浇筑上一层混凝土时, 应按施工缝要求进行处理

通常项
目
1
施工缝留置及处理
应按设计要求和施工技术方案确定、 实施

2
后浇带留置位置
应按设计要求和施工技术方案确定, 混凝土浇筑应按施工技术方案进行

3
养护
应符合施工技术方案和现行相关标准要求

施工
