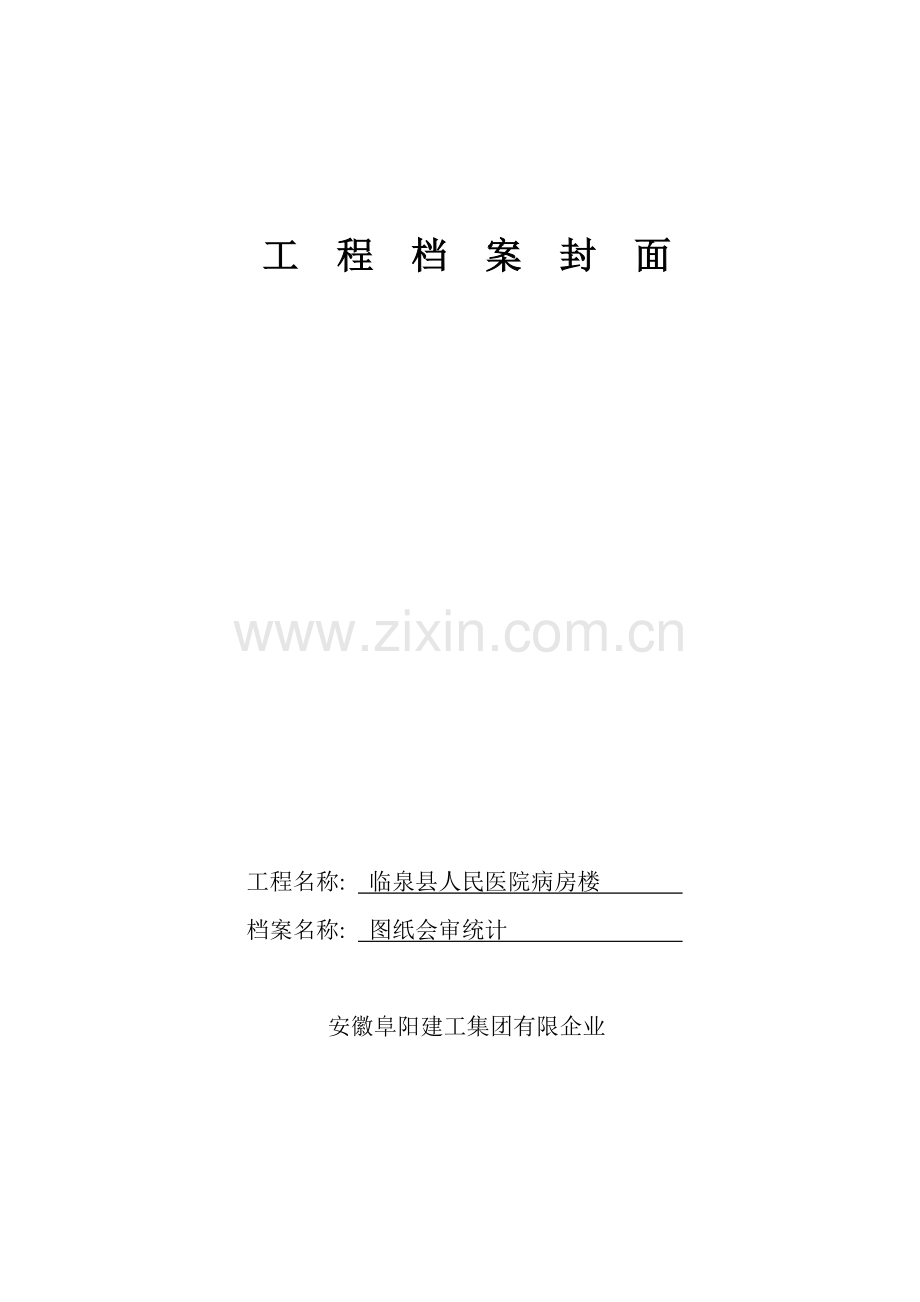

工 程 档 案 封 面

工程名称: 临泉县人民医院病房楼
档案名称: 图纸会审统计

安徽阜阳建工集团有限企业

安徽阜阳建工集团有限企业

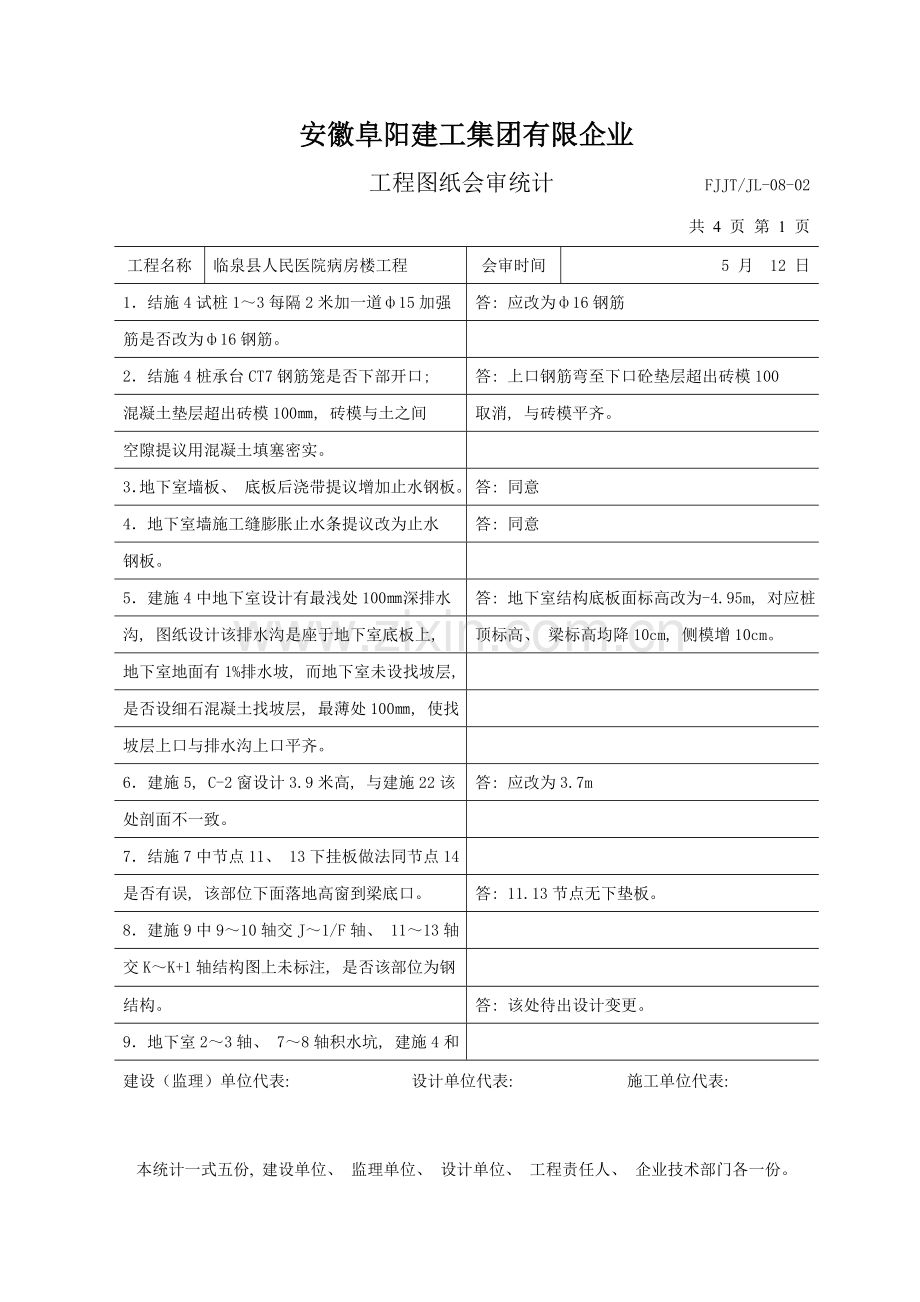

工程图纸会审统计 FJJT/JL-08-02
共 4 页 第 1 页
工程名称
临泉县人民医院病房楼工程
会审时间
5 月 12 日
1．结施4试桩1～3每隔2米加一道ф15加强
答: 应改为ф16钢筋
筋是否改为ф16钢筋。

2．结施4桩承台CT7钢筋笼是否下部开口;
答: 上口钢筋弯至下口砼垫层超出砖模100
混凝土垫层超出砖模100㎜, 砖模与土之间
取消, 与砖模平齐。
空隙提议用混凝土填塞密实。

3．地下室墙板、 底板后浇带提议增加止水钢板。
答: 同意
4．地下室墙施工缝膨胀止水条提议改为止水
答: 同意
钢板。

5．建施4中地下室设计有最浅处100㎜深排水
答: 地下室结构底板面标高改为-4.95m, 对应桩
沟, 图纸设计该排水沟是座于地下室底板上,
顶标高、 梁标高均降10cm, 侧模增10cm。
地下室地面有1%排水坡, 而地下室未设找坡层,

是否设细石混凝土找坡层, 最薄处100㎜, 使找

坡层上口与排水沟上口平齐。

6．建施5, C-2窗设计3.9米高, 与建施22该
答: 应改为3.7m
处剖面不一致。

7．结施7中节点11、 13下挂板做法同节点14

是否有误, 该部位下面落地高窗到梁底口。
答: 11.13节点无下垫板。
8．建施9中9～10轴交J～1/F轴、 11～13轴

交K～K+1轴结构图上未标注, 是否该部位为钢

结构。
答: 该处待出设计变更。
9．地下室2～3轴、 7～8轴积水坑, 建施4和

建设（监理）单位代表: 设计单位代表: 施工单位代表:

本统计一式五份, 建设单位、 监理单位、 设计单位、 工程责任人、 企业技术部门各一份。

安徽阜阳建工集团有限企业
工程图纸会审统计 FJJT/JL-08-02
共 4 页 第 2 页
工程名称
临泉县人民医院病房楼工程
会审时间
5 月 12 日
结施3标注不一致, 一何为准。
答: 以结构图为准。
10．G～H轴建筑图尺寸标注7.4米, 结构图上
答: 为7.4m。
尺寸标注7.6米, 以何为准

11．建施6中D轴上5～8轴部位FMJ-1门高
答: 卷帘门订货时考虑。
3m, 距框架梁底有55㎝高, 请问怎样处理。

12．图纸上三级钢筋怎样连接, 提议三级钢筋和
答: 三级钢筋ф20以上全部用直螺纹钢筋连接。
原设计ф16以上闪光对焊钢筋改为直螺纹连接。

12．建施修2中8～11轴交E轴作了修改, 请问
答: 以后修改。
结构图怎样修改。

13．建施修2中13节点取消内墙, 请问6轴上
答: 改靠E轴一樘M-3。
两M3门怎样设置。

14．结施修1中第四条修改部位标注不清, 且
答: 指本图上平面及梁局部修改图。
结施图无40页。

15．结施1中第九条1/11轴部位La梁取消
答: 待定。
结构图上该部位有墙。

16．建施修1中说明建施7～14页, 4轴E轴
答: 待出图。
各井道修改, 结构怎样修改。

17．建施1, 屋顶水箱、 冷却塔位置修改, 结施
答: 待出图。
怎样修改。

18．建施1地下室底板防水层做法为C15混凝土
答: 200厚粗砂垫层置于原土上, 不含承台下。
垫层100厚, 20厚1: 3水泥砂浆找平层, 合成

建设（监理）单位代表: 设计单位代表: 施工单位代表:

本统计一式五份, 建设单位、 监理单位、 设计单位、 工程责任人、 企业技术部门各一份。

安徽阜阳建工集团有限企业
工程图纸会审统计 FJJT/JL-08-02
共 4 页 第 3 页
工程名称
临泉县人民医院病房楼工程
会审时间
5 月 12 日
高分子防水卷材, 50厚C20细石混凝土保护层,

防水混凝土底板, 结施修1说明第二条说结施三

除承台底面外, 地下室底板增设200厚粗砂垫

层, 请问粗砂垫层是否为保护层, 提议改为200

厚C20细石混凝土垫层。

19．结修2图中, 说明1）原9～10轴定位尺寸
答: CT2a加大20cm。
改为1550后, 在结施4图中9轴交J轴处CT2a。

结构尺寸是否对应加大？加大尺寸多少。

20．结施13, 9轴交J轴KZ/5截面尺寸500×600、
答: 待定。
400×600, 详图标注为400×500, 尺寸怎样定。

21结施14, KZ6截面图中标注主筋为8Φ22＋4
答: 两边2Φ18改为2Φ20。
Φ20, 柱截面图中不详。

22．一层结构平面图钢筋Ф10@150是否改为ф
答: Ф10能买到就用, 买不到待定。
10@150。

23．结施21, 3轴L3粱集中标注上排筋2ф20,

两端头原位标注为3ф16, 是否改为2ф20+3ф16。
答: 3ф16改为2Φ20。
24．结施13 KZ/1a配筋配筋是否同KZ/5。
答: 待定。
25．结施3图中, G轴～H轴段尺寸7350㎜
答: 按7400, 7350有误。
F轴～G轴段尺寸600㎜与F～N段8000㎜

不一致, 应该为多少。

26．建施5, H轴标注两框架柱尺寸“3550+250”
答: 以结构定位图为准。
建设（监理）单位代表: 设计单位代表: 施工单位代表:

本统计一式五份, 建设单位、 监理单位、 设计单位、 工程责任人、 企业技术部门各一份。
安徽阜阳建工集团有限企业
工程图纸会审统计 FJJT/JL-08-02
共 4 页 第 4 页
工程名称
临泉县人民医院病房楼工程
会审时间
5 月 12 日
与结施3标注对应尺寸3675不一致, 以何为准。

27．结施3图中, JL5为便与施工为便于施工
答: 增加垫层
提议梁下增加500宽100厚砼垫层。

28．结施3图中提议全部承台、 基梁砌体砖模
答: 同意。
内侧粉20厚1: 2防水砂浆, 承台内、 砖摸及

柱顶均做防水卷材, 以确保防水质量。

29．结施3图中JL1、 JL2、 JL3、 JL4分别部署
答: 同意砌120砖模。。
在地下室底板下, 实际支模无法施工, 提议该处

基梁下做100厚C15砼垫层, 每边比基梁宽

240㎜, 垫层上用M5水泥砂浆砌240宽实心砖

模。

30．建施4图中, E轴、 F轴之间原有一座水井,
答: 增加钢防护套管。
请问在实际施工时该处结构及防水怎样处理。

31．建施6图中, K轴处屋面三与外挑尺寸及
答: 按结修1, 柱板高改为600mm。
檐口标高与结施3不一致, 以何为准。

32．图纸1#楼梯西边有图纸标注1250, 有
答: 按1250为准。
图纸标注1290, 以何为准。

33.病房卫生间地面较对应楼层标高底250㎜,
答: 按下沉式卫生间, 套图籍。
病房卫生间砌墙后, 卫生间周围梁丢台17㎝,

是否需要处理。

34．提议积水坑内增加防水。
答: 做法同地下室底板防水做法。
35．场地狭小降水是否考虑对周围建筑物影响。

建设（监理）单位代表: 设计单位代表: 施工单位代表:

本统计一式五份, 建设单位、 监理单位、 设计单位、 工程责任人、 企业技术部门各一份。
