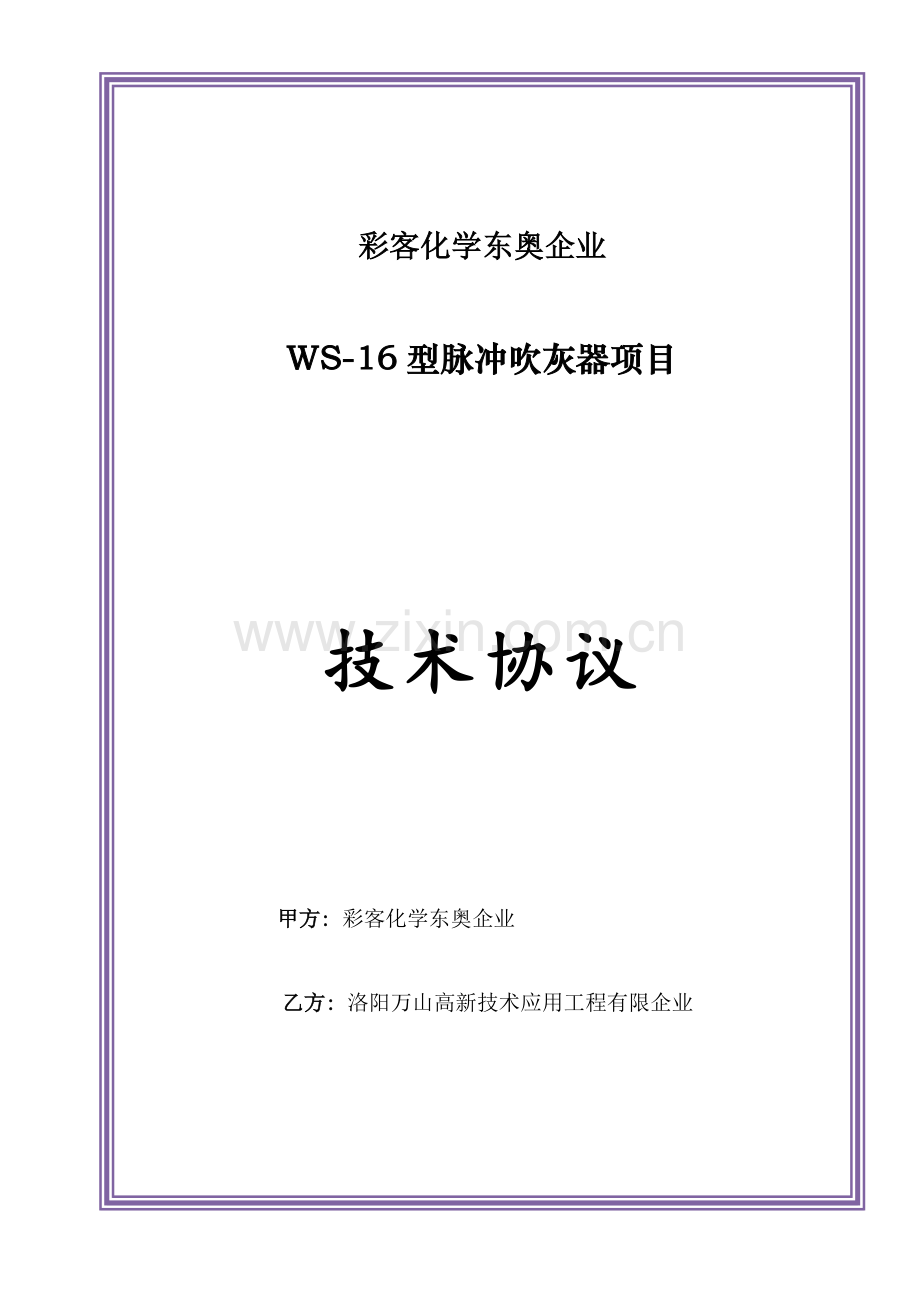

彩客化学东奥企业
WS-16型脉冲吹灰器项目

技术协议

甲方: 彩客化学东奥企业
乙方: 洛阳万山高新技术应用工程有限企业

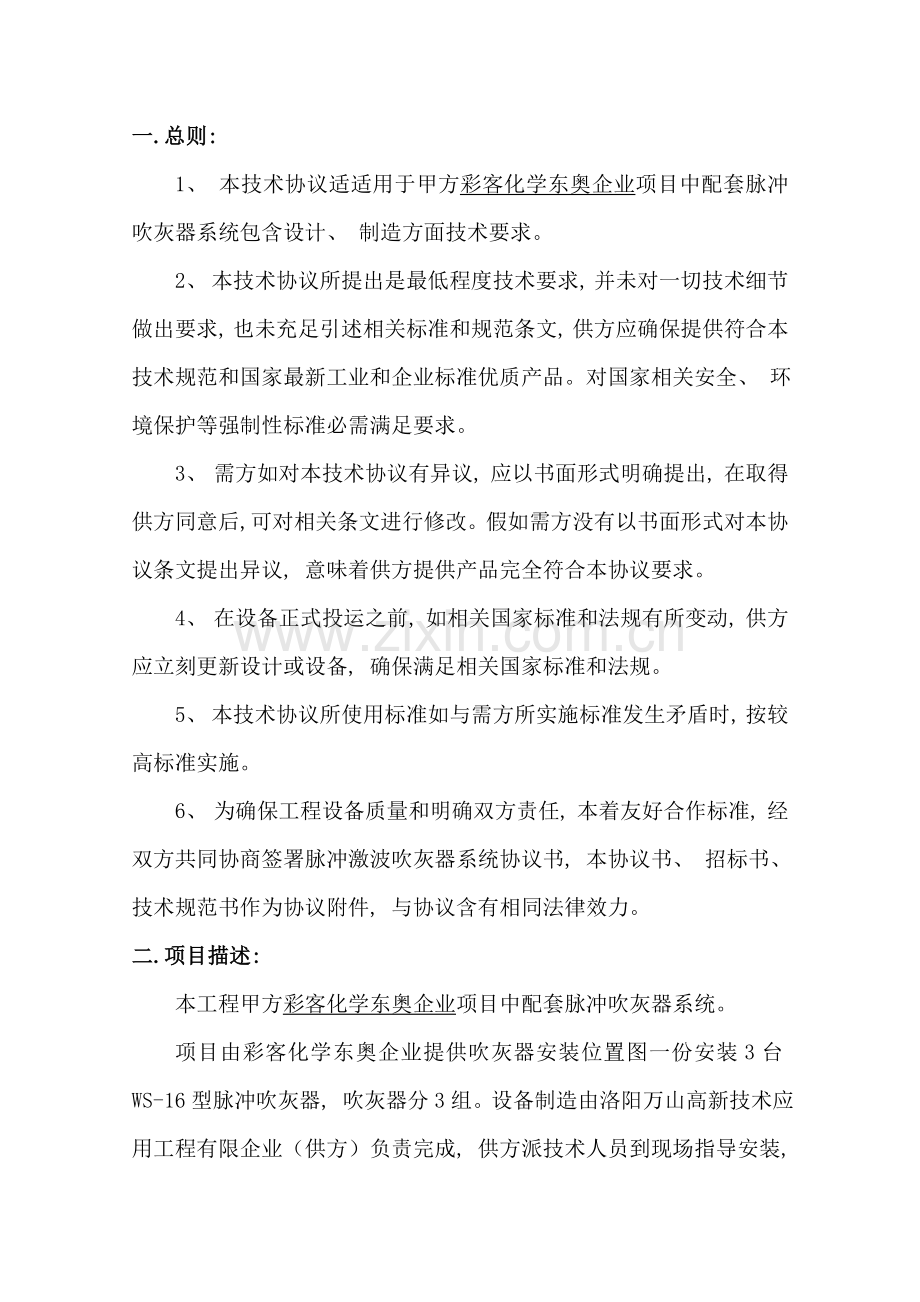

一.总则:
1、 本技术协议适适用于甲方彩客化学东奥企业项目中配套脉冲吹灰器系统包含设计、 制造方面技术要求。
2、 本技术协议所提出是最低程度技术要求, 并未对一切技术细节做出要求, 也未充足引述相关标准和规范条文, 供方应确保提供符合本技术规范和国家最新工业和企业标准优质产品。对国家相关安全、 环境保护等强制性标准必需满足要求。
3、 需方如对本技术协议有异议, 应以书面形式明确提出, 在取得供方同意后, 可对相关条文进行修改。假如需方没有以书面形式对本协议条文提出异议, 意味着供方提供产品完全符合本协议要求。
4、 在设备正式投运之前, 如相关国家标准和法规有所变动, 供方应立刻更新设计或设备, 确保满足相关国家标准和法规。
5、 本技术协议所使用标准如与需方所实施标准发生矛盾时, 按较高标准实施。
6、 为确保工程设备质量和明确双方责任, 本着友好合作标准, 经双方共同协商签署脉冲激波吹灰器系统协议书, 本协议书、 招标书、 技术规范书作为协议附件, 与协议含有相同法律效力。
二.项目描述:
本工程甲方彩客化学东奥企业项目中配套脉冲吹灰器系统。
项目由彩客化学东奥企业提供吹灰器安装位置图一份安装3台WS-16型脉冲吹灰器, 吹灰器分3组。设备制造由洛阳万山高新技术应用工程有限企业（供方）负责完成, 供方派技术人员到现场指导安装, 调试合格后, 交需方使用。需方按供方设计方案技术要求提供AC220V/50Hz、 功率5KVA电源;供方指派专员负责指导安装工作及调试事项。装置可对吹灰器、 阀门等设备, 进行自动、 手动两种方法控制。两种控制方法切换在程序控制柜上进行。 WS-16型脉冲激波吹灰器分组工作, 是为提升吹灰效果, 吹扫次序按烟气流方向进行编制, 初步设定每次每组吹扫6-12秒钟。
三.制造、 验收标准及要求控制特点:
脉冲吹灰设备及隶属设备设计、 制造、 验收均按国家相关标准为基础, 并符合下列相关标准、 规范和要求要求（但不限于此）, 同时充足考虑当地环境条件和使用条件影响。
《电力工业锅炉压力容器监察规程》DL612—1996
《火力发电厂热工控制系统设计技术要求》DL/T5175-
《火力发电厂设计技术规程》DL5000—
《电力建设施工技术规范 第4部分: 热工仪表及控制装置》DL5190.4-
《电力建设施工技术规范 第5部分: 管道及系统》DL5190.5-
《电力建设施工技术规范 第7部分: 焊接工程》DL5190.7-
《锅炉安全技术监察规程》 TSG G0001-
《固定式压力容器安全技术监察规程》TSG R0004-
《压力容器》GB150.1~4-
《热交换器》GB/T151-
《钢结构设计规范》GB50017-
《水管锅炉 第5部分: 制造》GB/T16507.5-
《燃煤电站锅炉技术条件》SD 268-1988
《焊接质量确保 通常标准》GB/T 12467-1990
《低中压锅炉用无缝钢管》GB3087-
《流体输送用不锈钢无缝钢管》GB/T14976-
《乙炔站设计规范》GB50031-91
《爆炸性环境设备通用要求》GB3836.1-
《爆炸性气体环境用电气设备 第四部分: 本质安全型“i”》
GB3836.4-
《电力设备经典消防规程》DL5027-93
《电站电气部分集中控制装置通用技术条件》GB11920-1989
《低压成套开关设备和控制设备》GB7251.1-
《低压电器外壳防护等级》GB/T4942.2-93
《电气装置安装工程盘、 柜及二次回路结线施工及验收规范》GB50171-
《工业计算机监控系统抗干扰技术规范》CECS81-1996
《机电产品包装通用技术条件》GB/T13384-
《工业企业噪声控制设计标准》GBJ87-85
《工业企业噪声卫生标准》
《产品图样及设计文件 完整性》JB/T5054.5-

要求技术特点:
脉冲罐为Φ325
供货范围概述、 关键设备以下:
1、 脉冲发生器: 3台/套
2、 混合点火装置: 3台/套
3、 乙炔稳压供气装置: 1台/套
4、 气源: 气泵不含, 但含气源管路系统。
对材质及设备基础要求以下:
爆破清灰喷嘴材质要求温度500℃以上采取耐高温不锈钢, 爆破清灰密封要良好, 不能漏气。
四.智能燃气脉冲吹灰器性能确保及安全要求
要求设计使用寿命
1、 主体≥:
2、 年连续使用小时数≧8500小时; 易损件使用寿命＞3年
3、 安全性: 无未燃气体进入锅炉烟道, 无爆炸压力释放隐患。
4、 有效冲击强度≧600KJ;
5、 有效声压等级≥160dB:
6、 能依据积灰种类对脉冲冲击波强度任意可调, 确保锅炉烟气通道通畅。
7、 根据规程操作, 确保锅炉尾部受热面无积灰、 堵灰现象。确保吹灰器投运后, 其工作范围内无显著积灰。提升锅炉现有运行参数。吹灰系统运行后排烟温度降到设计指标。
8、 设备运行期间, 对锅炉烟道对流受热面管组不产生共振现象。
9、 设备运行期间不损坏炉墙。不对受热面、 保温层产生冲刷、 腐蚀、 损坏, 不影响加热炉正常运行。
10、 设备运行期间不损坏受热面管束。
11、 设备运行期间不对人体产生任何危害。
12、 完好性:
1）关键设备完好率≥99％;
2）系统静密封点泄露率≦0.055;
3）系统动密封点泄露率≤0．1％;
4）系统不漏气合格率≥99％。
5）吹灰器故障率不高于3次/年
6）设备运行期间炉外噪声: ≤80dB。
7）振动: 无显著振动。
8）设备能预防气路系统受到较大冲击及乙炔气管路回火等问题, 确保绝对安全; 确保吹灰器在锅炉额定负荷和许可超负荷情况下稳定长久运行。
9）控制系统能够实现空气流量、 乙炔气流量调整以及吹灰参数(如: 充气时间、 点火时间、 间隔时间、 脉冲次数、 脉冲次序等)实时调整功效;
10）控制系统就地操作采取优异、 优质触摸屏作为系统人机交互操作界面, 用于显示多种必需信息。经过触摸屏幕可完成多种设置工作, 能够实现手动、 自动运行要求并能随时切换。要求控制系统在工作时, 可依据实际情况在系统中选择与之匹配程序进行工作, 实现单点数次、 多点数次, 各点间任意组合循环作业, 能够在工作状态下在线检测出目前故障, 并经过画面直读排除故障措施。操作简单、 明了。
11）①乙炔瓶部署: 燃气脉冲吹灰系统, 使用燃气为国家标准瓶装乙炔气体, 依据锅炉大小, 每台炉配置2-4瓶, 乙炔瓶设置在锅炉平台或零米位置, 放置在专用乙炔柜内。经过Ф20mm无缝钢管作为乙炔输送管道, 只有在工作时乙炔管道内才有乙炔气体, 停止工作后乙炔瓶处于关闭状态, 管道内要求无乙炔气体留存, 确保没有安全隐患。
②乙炔气体管路安装两套电磁阀, 乙炔气体管路同时安装两套逆止阀, 以控制进气时间和预防可燃气体回火, 确保操作安全。
乙炔管路安装回火阻止器一套, 预防爆燃气体回火; 在混合室和点火室之间采取安装在爆燃气输送管路上混配阻止器预防爆燃气体回流, 确保安全运行。总共设置6道以上防回火装置, 做到万无一失。
五．技术参数
1、 可燃气种类: 国家标准瓶装乙炔气
2、 可燃气压力: 0.1-0.25MPa,
3、 消耗量: 0.1m3/min
4、 空气压力: 0.1-0.5MPa
5、 空气消耗量 < 200m³/h
6、 系统工作压力(瞬时): 喷口处冲击气流压力2.0MPa
7、 系统工作温度: < 260℃
8、 脉冲发生器规格: Φ219-Φ426, L=800-1200
9、 系统电源电压: 220V
10、 电源频率: 50Hz
11、 点火间隔范围: 3-30S
12、 点火连续时间: 1-20S
13、 点火功率: <30W
14、 声强: 155-168dB、 频率: 0.04-0.2Hz
15、 吹扫范围: 吹扫形式为立体冲击波, 范围直径4.0m, 长度距离5-7m。

附: 关键零部件性能参数表(不限于此)
序号
项目
单位
技术规范
备注
1.
规格型号

WS-16

2.
形式

燃气脉冲激波吹灰器

3.
脉冲波强度
dB
168

4.
工作噪音
dB
<80

5.
有效作用范围
m
Φ4, L=4-6

6.
气源压力
MPa
空气0.2-0.5MPa
乙炔0.12-0.25MPa

7.
耗气量
M³/min
空气1.2 M³/min
乙炔0.1 M³/min

8.
防护等级

IP54

9
电磁阀

乙炔管路DN15阀
空气管路DN25

10
空气接口直径DN

DN25

11.
乙炔接口直径

DN15

12
混合气接口直径

DN50

13
额定爆燃气温度
℃
2300
瞬间
14
爆燃气出口轰爆速度
ms
320-360

15
爆燃气出口作用距离
m
4-6

16.
有效声压等级
dB
168

17.
爆燃气冲击强度
Kj
≧600

18.
燃气种类

国家标准瓶装乙炔气

19.
热值

12800 千卡/m3

20
最低供气压力
Mpa
0.12

21
乙炔流量
M³/min
0.17

22.
额定入口空气流量
M³/min
1.67

23.
阻火器

DN15

24.
乙炔逆止阀

DN15

25.
空气逆止阀

DN25

26.
乙炔管路
mm
DN15

27.
空气管路
mm
DN25

28.
爆燃气管路
mm
DN50

29.
爆燃气喷嘴
mm
Φ180

六．供方关键供货范围:
序号
部件名称
零件名称
规格型号
材质
单位
产地
数量
备注
1.
燃气脉冲装置
脉冲发生器
WS-16
特种钢
套
洛阳
3

2.
喷嘴
WS-16
Q235
件
洛阳
3

3.
密封装置
WS-16
Q235
件
洛阳
3

4.
石棉绳
烧失率＜29％

千克
洛阳
10

5.
法兰
DN50
20#
件
洛阳
3

6.
90°热轧弯头
Φ159
20#
件
洛阳
3

7.
混合点火箱
WS-16
组合
套
洛阳
3

8.
气源分配箱
WS-16
组合
套
洛阳
1

9.

单头丝
DN15
20#
套
洛阳
10

10.
金属软管
DN25

根
上海
5

11.
金属软管
DN15

根
上海
5

12.
三通
DN15
20#
件
洛阳
5

13.
三通
DN25
20#
件
洛阳
5

14.
三通
DN50
20#
件
洛阳
5

15.
电缆
RVV4×1.02

米
洛阳
150

18.
钢卡
φ22
Q235
个
洛阳
15

19.
管道
DN15
20#
吨
鞍钢
0.2
自备

七．设备达成设计要求和效果要求
1、 设备根据国家相关技术标准组织生产。
2、 配套部件选择国际中国技术领先厂商供给。
3、 可燃气加入量控制在安全指标以内,杜绝发生安全事故。
4、 分配、 混合、 点火装置设计安装多重防回火结构,确保安全可靠。
5、 电器元件灵敏可靠,仪表显示清楚正确。
6、 管路部署整齐美观。
7、 能依据积灰种类对脉冲击波强度任意可调,确保锅炉烟气通道通畅。
8、 设备运行期间不损坏锅炉受热面,不影响锅炉正常运行,对锅炉烟道各受热面管组不产生共振现象。
9、 针对不一样温度区域,采取不一样设计方案及耐磨耐高温材料,确保喷嘴使用寿命。
10、 确保不会对人体产生任何不良影响。
11、 安装吹灰器部位达成无结焦挂灰现象。
12、 锅炉排烟温度吹灰前后对比下降13-17°(锅炉配套设备影响原因除外)。
八．技术售后服务要求
1、 依据现场情况(受热面结构尺寸、 积灰特点等)制订设计方案。
2、 全套系统设备设计、 制造。
3、 依据用户现场实际情况指定安装方案。
4、 负责选派专业技术人员现场安装指导。
5、 无偿负责现场调试,并进行试运行,发觉和处理可能出现相关问题设备开始运行在现场跟踪服务五天以上。
6、 无偿负责现场培训用户操作、 维护人员。
7、 质保期内因制造质量问题由供方无偿维修或更换。
8、 假如设备运行中出现故障,接电后确保随时提出处理方法,必需现场处理,依据远近距离在要求时间内赶到现场,确保生产正常运行。
9、 对非设备本身原因出现故障,优先提供配件和派人修理。
10、 用户选购设备配套部件,投标方无偿提供技术配合。
11、 按要求立刻参与设计联络会。
九．其它事项
技术协议与协议有冲突条款, 最终以协议为准。

甲方: 彩客化学东奥
企业

签字:

日期:

乙方: 洛阳万山高新技术应用工程
有限企业（供方）

签字:

日期:
