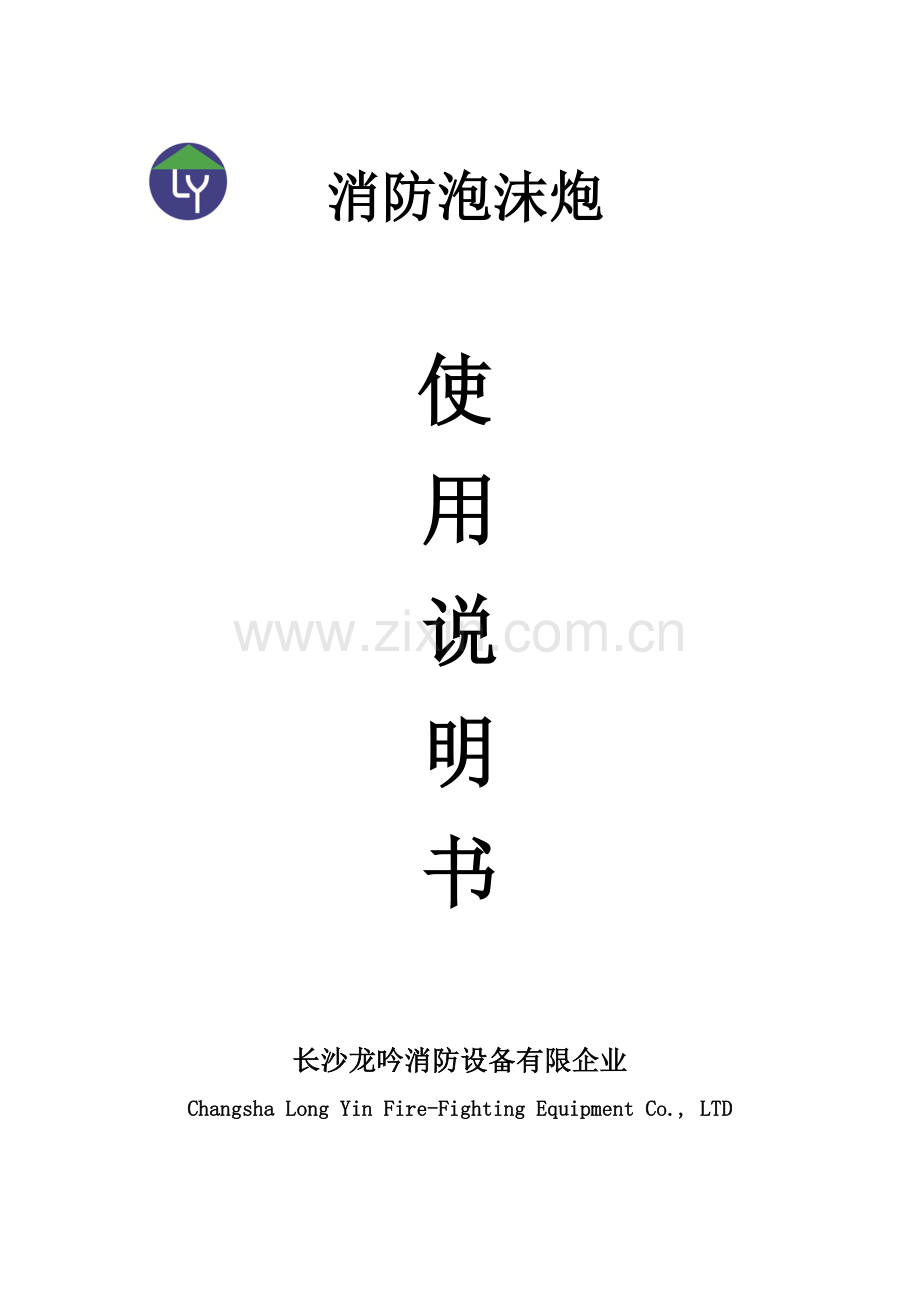

消防泡沫炮

使
用
说
明
书

长沙龙吟消防设备有限企业
Changsha Long Yin Fire-Fighting Equipment Co., LTD

消防泡沫炮
一、 用途与适用范围
实施标准: GB19156-
PL型消防泡沫炮覆盖流量从24L/s～80L/s, 该系列炮含有射程远、 结构简单、 新奇, 性能稳定可靠, 操作灵活, 维修方便等优点。炮身可作水平回转、 俯仰转动, 并能实现可靠定位锁紧, 以利消防人员撤离火场, 保护消防人员人身安全。本产品适适用于配置重型消防车、 消防舰艇、 工矿企业、 仓库、 油田、 贮罐固定式消防灭火设备, 关键规格、 技术参数及性能均符合中国家标准准（GB/1-）《消防炮通用技术条件》要求。
二、 关键性能参数及性能

型号
流量L/s
射程(m)
工作压力MPa
发泡
倍数
20℃时
25%析液时间/ min
20℃时
最大
仰角
（°）
最小
俯角
（°）
水平转角（°）
泡沫
水
PL24
24
≥40
≥45
≤1.0
≥5
≥2. 5
60
-15
≥180
PL32
32
≥45
≥50
PL40
40
≥50
≥55
PL48
48
≥55
≥60
三、 关键结构及使用概述
1、 泡沫炮筒 2、 压力表 3、 出口段 4、 俯仰锁紧手柄
5、 操纵手柄 6、 炮体 7、 水平锁紧手柄 8、 底座
PL系列泡沫/水两用消防炮结构简图

产品关键结构如图所表示, 由过渡段、 连接底座、 水平锁紧手轮、 支座、 操作杆总成、 俯仰锁紧手柄、 出口弯管、 压力表、 、 泡沫炮筒等零部件组成。用户可依据需要在过渡段处安装对应通径蝶阀或闸阀, 用以控制水流通断; 也可在订货时注明由我企业配装专业阀门。经过过渡段处固定安装好炮后, 操纵操作杆可实现炮水平转动和俯仰转动, 并由水平锁紧手轮实现炮任意位置水平锁止俯仰锁紧手柄实现炮俯仰位任意位置锁止。同时。操纵杆设计符合人体工学原理, 在操纵杆处有滚花螺母, 松开螺母转动操纵杆可实现操纵杆折叠和高度任意调整, 以节省空间和适应不一样操作人员, 使操纵杆免受撞击。炮水平锁止和俯仰锁止结构设计可使该炮广泛应用于固定灭火系统, 同时也使消防人员能快速撤离火灾现场提供了方便。泡沫炮筒可喷射水和泡沫两种介质。
四、 安装与调整
底座法兰安装、 管路联接形式及螺栓数量、 规格如图所表示。非工作状态时炮筒须处于水平位置。用户可自行配置支架对炮筒进行支撑保护。
五、 使用、 维护、 保养及常见故障处理
1、 产品不应长久处于室外受日晒雨淋, 当用作室外固定式消防设备时, 在非工作状态下应用防护罩, 应常常检验水泡水平及仰俯转动是否灵活, 运动范围是否满足参数要求。最常见故障为转动不灵活及转动范围不够: 若水平转动不灵活, 从油嘴注入ZG-2润滑脂; 若仰俯转动困难, 调整汇流管联接螺栓, 注入GZ-2润滑脂。
2、 当因为密封失效造成渗漏时, 可更换O形橡胶密封圈（密封圈具体型号可咨询厂家）。
3、 用户使用该炮喷射泡沫液后可能出现喷射效果不好情况, 该情况是因为水质中含小石子堵塞炮筒喷口所致, 用户应将炮筒拆下, 将堵在喷口处石子清理洁净后再将炮筒安装还原即可排除故障。
4、 每次喷射含酸碱或浑浊水后, 应喷射清水以清洗水炮内腔流道; 每次喷射完清水后, 应使炮管处于俯角最低位置, 方便余水排放。
5、 每六个月定时按上述操作过程对转动部位进行清洗, 并加润滑脂。
六、 运输及贮存
1、 本产品单独供货时用木箱包装, 整体吊装、 运输、 贮存。当去掉包装进行吊装、 运输时, 手柄、 炮筒等处不能承受吊装力, 运输过程中不能使手柄、 炮筒等处于承受水炮自重。
2、 当贮存期限超出一年, 启用时应对产品操作性进行检验, 必需时进行清洗、 维护。
3、 产品应贮于在防火、 防雨、 防晒、 防潮及通风良好场所。
七、 质量确保
用户在遵守本说明书要求条件下, 产品自发货之日起一年内, 确因制造质量而发生损坏或不能正常工作, 并有质量保修卡统计可查时, 本厂无偿为用户修理或更换零部件。
