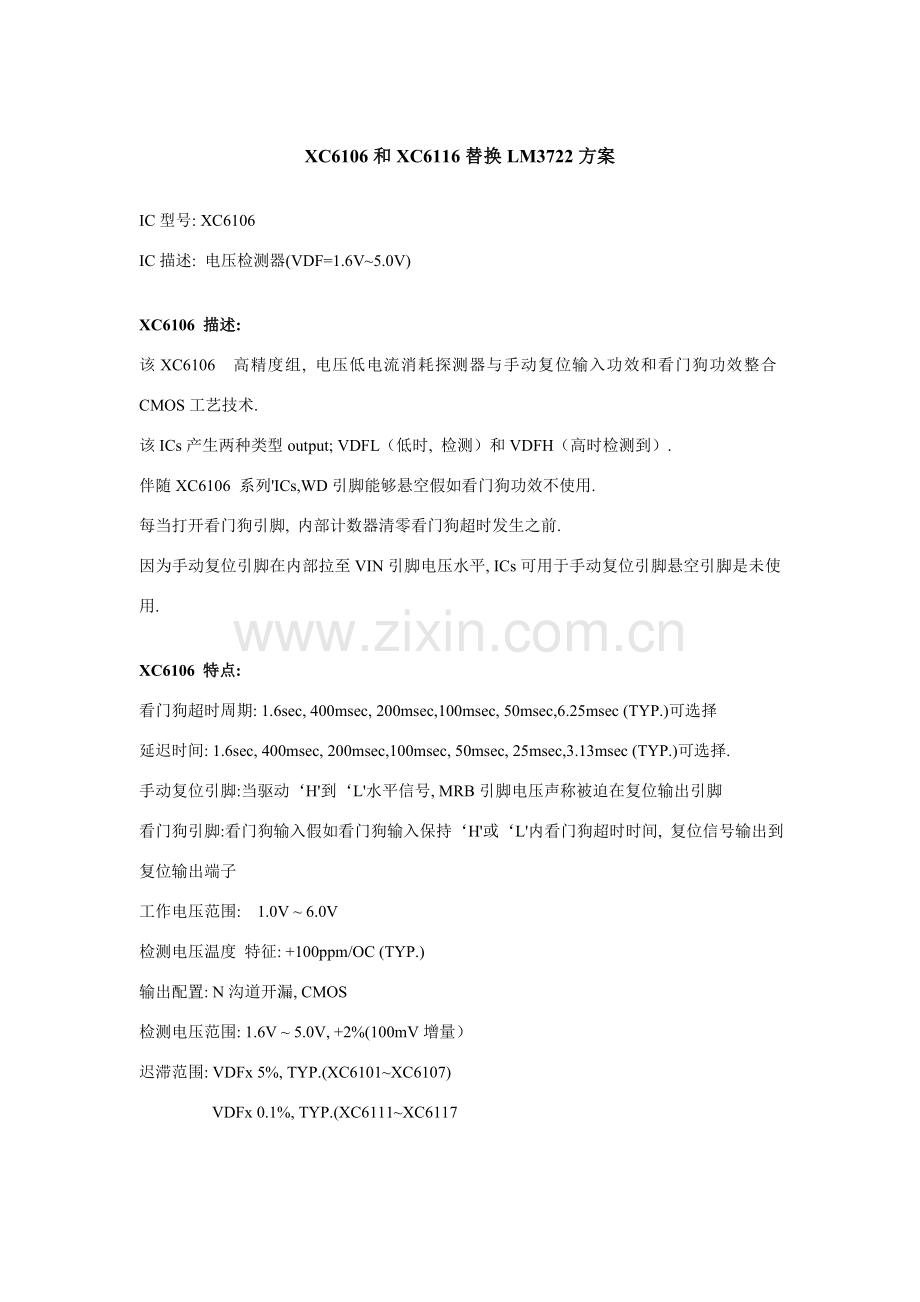

替代LM方案.doc_第1页
第1页 / 共4页

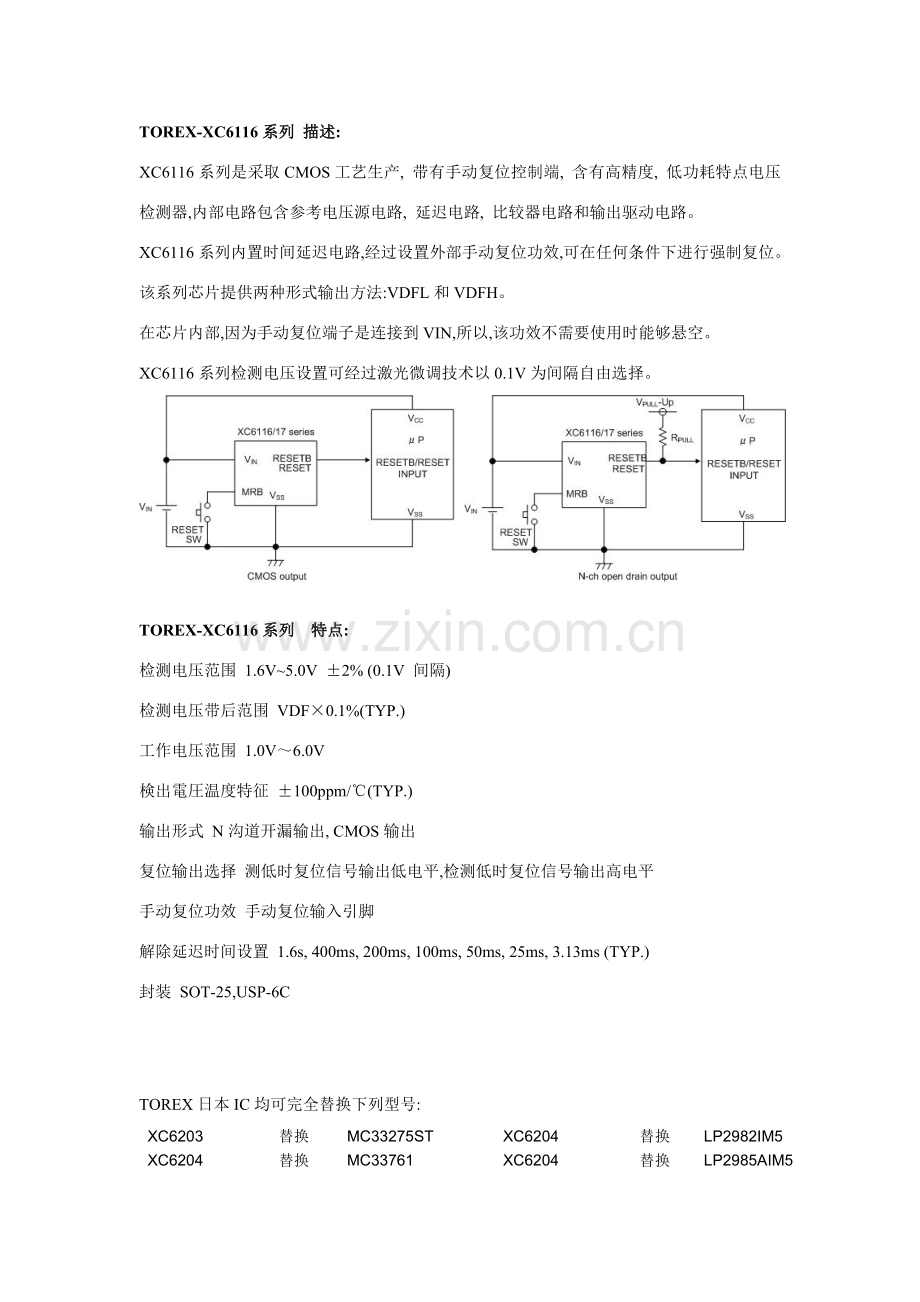

替代LM方案.doc_第2页
第2页 / 共4页
点击查看更多>>
资源描述
XC6106和XC6116替换LM3722方案 IC型号: XC6106 IC描述: 电压检测器(VDF=1.6V~5.0V) XC6106 描述: 该XC6106 高精度组, 电压低电流消耗探测器与手动复位输入功效和看门狗功效整合CMOS工艺技术. 该ICs产生两种类型output; VDFL(低时, 检测)和VDFH(高时检测到). 伴随XC6106 系列'ICs,WD引脚能够悬空假如看门狗功效不使用. 每当打开看门狗引脚, 内部计数器清零看门狗超时发生之前. 因为手动复位引脚在内部拉至VIN引脚电压水平, ICs可用于手动复位引脚悬空引脚是未使用. XC6106 特点: 看门狗超时周期: 1.6sec, 400msec, 200msec,100msec, 50msec,6.25msec (TYP.)可选择 延迟时间: 1.6sec, 400msec, 200msec,100msec, 50msec, 25msec,3.13msec (TYP.)可选择. 手动复位引脚:当驱动‘H'到‘L'水平信号, MRB引脚电压声称被迫在复位输出引脚 看门狗引脚:看门狗输入假如看门狗输入保持‘H'或‘L'内看门狗超时时间, 复位信号输出到复位输出端子 工作电压范围: 1.0V ~ 6.0V 检测电压温度 特征: +100ppm/OC (TYP.) 输出配置: N沟道开漏, CMOS 检测电压范围: 1.6V ~ 5.0V, +2%(100mV增量) 迟滞范围: VDFx 5%, TYP.(XC6101~XC6107) VDFx 0.1%, TYP.(XC6111~XC6117 TOREX-XC6116系列 描述: XC6116系列是采取CMOS工艺生产, 带有手动复位控制端, 含有高精度, 低功耗特点电压检测器,内部电路包含参考电压源电路, 延迟电路, 比较器电路和输出驱动电路。 XC6116系列内置时间延迟电路,经过设置外部手动复位功效,可在任何条件下进行强制复位。该系列芯片提供两种形式输出方法:VDFL和VDFH。 在芯片内部,因为手动复位端子是连接到VIN,所以,该功效不需要使用时能够悬空。 XC6116系列检测电压设置可经过激光微调技术以0.1V为间隔自由选择。 TOREX-XC6116系列 特点: 检测电压范围 1.6V~5.0V ±2% (0.1V 间隔) 检测电压带后范围 VDF×0.1%(TYP.) 工作电压范围 1.0V~6.0V 検出電圧温度特征 ±100ppm/℃(TYP.) 输出形式 N沟道开漏输出, CMOS输出 复位输出选择 测低时复位信号输出低电平,检测低时复位信号输出高电平 手动复位功效 手动复位输入引脚 解除延迟时间设置 1.6s, 400ms, 200ms, 100ms, 50ms, 25ms, 3.13ms (TYP.) 封装 SOT-25,USP-6C TOREX日本IC均可完全替换下列型号: XC6203 替换 MC33275ST XC6204 替换 LP2982IM5 XC6204 替换 MC33761 XC6204 替换 LP2985AIM5 XC6206 替换 MC78FC XC6204 替换 LP2985IM5 XC6203 替换 MC78LC XC6204 替换 LP3984IBP XC6202 替换 MC78L XC6403 替换 LP3982 XC6204 替换 MC78PC XC6204 替换 LP3985IBL XC6206 替换 MC78RC XC6415 替换 MIC5371 XC6217 替换 NCP584HSN XCM406 替换 MIC5264 XC6203 替换 SC5201-1GSTR3 XC8101 替换 MIC94060 XC6402 替换 NCP400FCT2G XC6601 替换 MCP1727 XC6403/04 替换 NCP400FCT2G XC6213 替换 TC1014 XC6405 替换 NCP400FCT2G XC6210B122DR 替换 LP3990MF XC6401 替换 NCP583XV XC6221A182MR 替换 LP3990MF XC6214 替换 MC78LC XC6202 替换 LM2931AZ XC6219 替换 NCP584HSN XC6214 替换 LM1117MPX XC6219 替换 BA XC6419 替换 LP5996 XC6219 替换 BA0 XC6411 替换 LP5996 XC6206 替换 RE5RE XC6412 替换 LP5996 XC6206 替换 RH5RL XC6415 替换 LP5996 XC6206 替换 RE5RL XB1086 替换 LM1086CS XC6206 替换 RE5RL XB1117 替换 LM1117S XC6401CH 替换 LP3988IMX XB1117 替换 LM1117MPX XC6403DH 替换 LP3988IMF XC6203 替换 LM1117MPX XC6210B122DR 替换 LP3990TL XC6202 替换 LM2936Z XC6202 替换 LM3480IM3 XB1117 替换 LM340S XC6203 替换 LM3940IMP-3.3 XC6202 替换 LM340LAZ XC6202 替换 LM78L XC6209 替换 S-814A XC61CN 替换 MAX6377 XC6203 替换 LD1117S XC61CN 替换 MAX6380 XC6204 替换 LD2980ABM XC61CN 替换 MAX6808 XC6201 替换 LD2980ABU XC61FC 替换 MAX809 XC6206 替换 RE5RE XC61CC 替换 MAX6375 XC6206 替换 RH5RL XC61CC 替换 MAX6378 XC8101 替换 R5520H XC61CC 替换 MAX6806 XC61CN 替换 ILC5061 XC6111 替换 DS1819AR XC61FC 替换 ILC5062 XC6104 替换 MAX824 XC61CC 替换 ILC5062 XC6114 替换 MAX824 XC61CC 替换 KA75 XC6107 替换 MAX6337 XC6121 替换 MAX6320 XC6117 替换 MAX6337 XC6122 替换 MAX6320 XC61CN 替换 ILC5061 XC6123 替换 MAX6320 XC61FC 替换 ILC5062 XC6124 替换 MAX6320 XC61CC 替换 ILC5062 XC61H 替换 MAX809/803 XC61CC 替换 KA75 XC6101 替换 DS1819AR XC6121 替换 MAX6320 XC6124 替换 MAX6320 XC6122 替换 MAX6320 XC61H 替换 MAX809/803 XC6123 替换 MAX6320 XC6101 替换 DS1819AR XC61FC 替换 MCP130 XC61CC 替换 TC54VC XC61FN 替换 MCP120 XC6106 替换 LM3722 XC61FN 替换 TC51 XC6116 替换 LM3722 XC61CC 替换 TC53C XC61CN4602MR 替换 LP3470M5-4.63 XC61CN 替换 MC33464H
