静态路由协议配置模板.doc

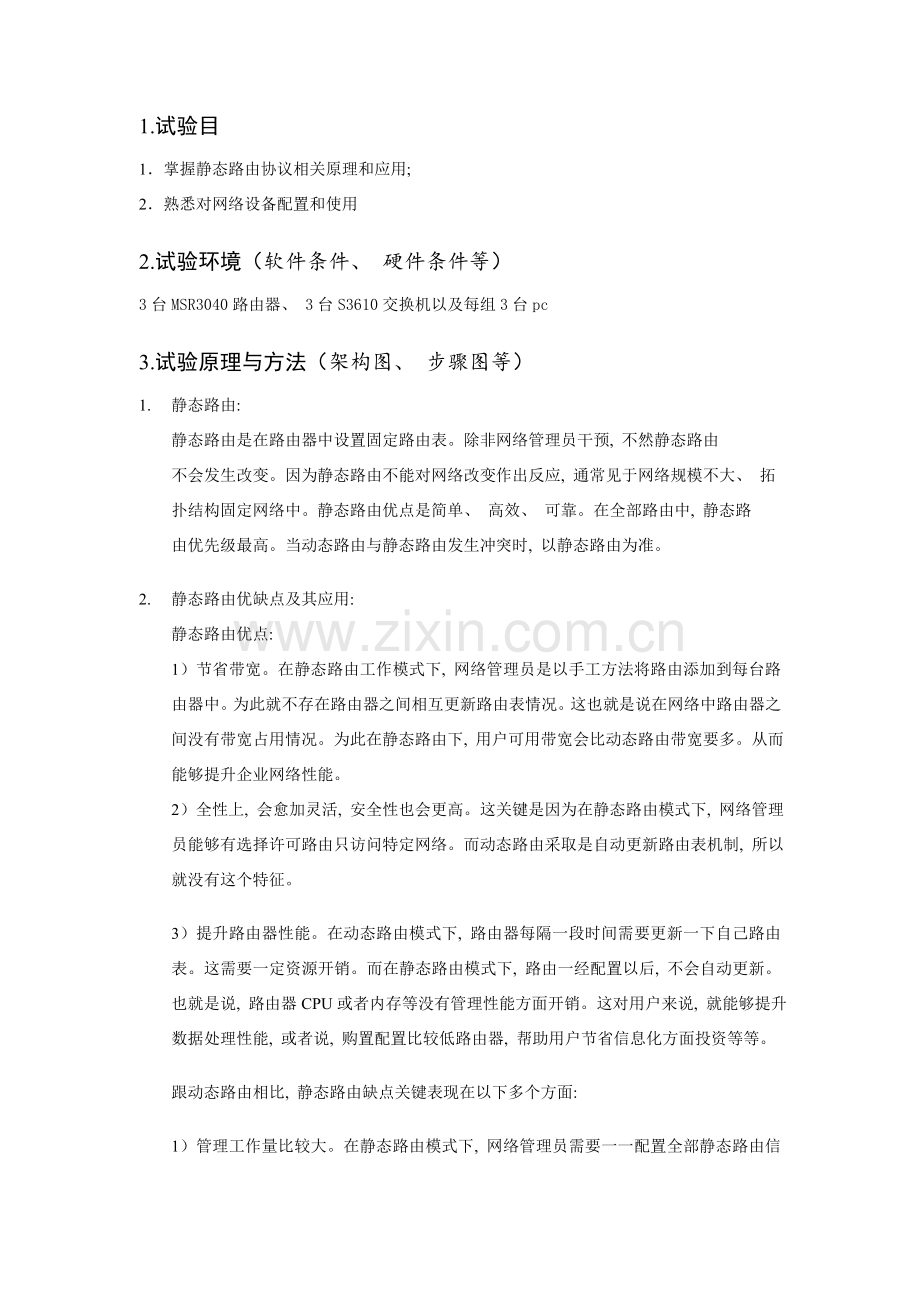

1.试验目
1．掌握静态路由协议相关原理和应用;
2．熟悉对网络设备配置和使用

2.试验环境（软件条件、 硬件条件等）
3台MSR3040路由器、 3台S3610交换机以及每组3台pc

3.试验原理与方法（架构图、 步骤图等）
1. 静态路由:
静态路由是在路由器中设置固定路由表。除非网络管理员干预, 不然静态路由
不会发生改变。因为静态路由不能对网络改变作出反应, 通常见于网络规模不大、 拓
扑结构固定网络中。静态路由优点是简单、 高效、 可靠。在全部路由中, 静态路
由优先级最高。当动态路由与静态路由发生冲突时, 以静态路由为准。

2. 静态路由优缺点及其应用:
静态路由优点:
1）节省带宽。在静态路由工作模式下, 网络管理员是以手工方法将路由添加到每台路由器中。为此就不存在路由器之间相互更新路由表情况。这也就是说在网络中路由器之间没有带宽占用情况。为此在静态路由下, 用户可用带宽会比动态路由带宽要多。从而能够提升企业网络性能。
2）全性上, 会愈加灵活, 安全性也会更高。这关键是因为在静态路由模式下, 网络管理员能够有选择许可路由只访问特定网络。而动态路由采取是自动更新路由表机制, 所以就没有这个特征。

3）提升路由器性能。在动态路由模式下, 路由器每隔一段时间需要更新一下自己路由表。这需要一定资源开销。而在静态路由模式下, 路由一经配置以后, 不会自动更新。也就是说, 路由器CPU或者内存等没有管理性能方面开销。这对用户来说, 就能够提升数据处理性能, 或者说, 购置配置比较低路由器, 帮助用户节省信息化方面投资等等。

跟动态路由相比, 静态路由缺点关键表现在以下多个方面:

1）管理工作量比较大。在静态路由模式下, 网络管理员需要一一配置全部静态路由信息。

2）不够灵活。当网络中增加了一台路由器以后, 路由环境就发生了改变。此时在静态路由模式下, 就不会进行自动更新。此时就需要手工更新每台路由器路由表, 添加相关路由统计。这对后续网络升级与调整, 会带来很大负面影响。

3）对于网络管理员技能有更高要求。假如采取是动态路由话, 只需要将路由器接入到网络。路由器就会依据所启用路由选择规则, 来选择适宜路由信息。也就是说, 网络管理员并不需要对企业网络情况进行全方面了解。相反, 在静态路由模式下, 网络管理员必需要了解所配置网络, 以及每台路由器该怎样进行正确连接, 以正确配置这些路由信息。总而言之, 在静态路由模式下, 对用户专业技能有更高要求。

从静态路由优点与缺点对比中, 能够看到, 静态路由与动态路由有不一样适用场所。作为静态路由来说, 往往是用在规模比较小网络中, 或者说对安全有尤其要求应用中。在这些场所中, 关键一个特点就是即时手工维护路由信息, 其工作量也不是很大。或者说能够被用户所接收。
而对于大型网络, 或者静态在改变网络来说, 不宜采取静态路由工作模式。因为此时工作量会变得很大。此时采取动态路由可能会愈加适宜。
3. 静态路由配置:
1） ip route 配置或删除静态路由。
【格式】
　　[ no ] ip route ip-address { mask | mask-length } { interfacce-name | gateway-address } [ preference preference-value ] [ reject | blackhole ]

　　【参数说明】
　　ip-address和mask: 为目IP地址和掩码, 点分十进制格式, 点分十进制格式掩码能够用掩码长度mask-length来替换。
　　interfacce-name: 指定该路由发送接口名, gateway-address为该路由下一跳IP地址（点分十进制格式）。
　　preference-value: 为该路由优先等级, 范围0~255。
　　reject: 指明为不可达路由。
blackhole: 指明为黑洞路由。

　　【缺省情况】
系统缺省能够获取到去往与路由器相连子网子网路由。在配置静态路由时假如不指定优先级, 则缺省为60。假如没有指明reject或blackhole, 则缺省为可达路由。

　　【命令模式】
全局配置模式

　　【使用指南】
　　配置静态路由注意事项:
　　当目IP地址和掩码均为0.0.0.0时, 配置缺省路由, 即当查找路由表失败后, 依据缺省路由进行包转发。
　　对优先级不一样配置, 能够灵活应用路由管理策略, 如配置抵达相同目地多条路由, 假如指定相同优先级, 则可实现负载分担; 假如指定不一样优先级, 则可实现路由备份。
　　在配置静态路由时, 既可指定发送接口, 也可指定下一跳地址, 到底采取哪种方法, 需要依据实际情况而定: 对于支持网络地址到链路层地址解析接口或点到点接口, 指定发送接口即可; 对于NBMA接口, 如封装X.25或帧中继接口、 拨号口等, 支持点到多点, 这时除了配置IP路由外, 还需在链路层建立二次路由, 即IP地址到链路层地址映射（如dialer map ip、 x.25 map ip或frame-relay map ip等）, 这种情? 配置静态路由不能指定发送接口, 应配置下一跳IP地址。

2） show ip route 显示路由表摘要信息。
【格式】
　　show ip route

　　【命令模式】
　　特权用户模式

　　【使用指南】
　　该命令输出以列表方法显示路由表, 每一行代表一条路由, 内容包含: 目地址/掩码长度、 协议、 优先级、 度量值、 下一跳、 输出接口。

3） 其她
system-view 进入全局配置模式
interface [interface name] 进入端口配置模式
sysname [name] 为路由重命名

在同时串行连接中均采取PPP封装, 在确保单个链路正常通讯前提下, 在三台设备中配置静态路由, 以实现通讯。

（试验组网图）

4.试验步骤与分析
1. 如同所表示, 全部链路地址以下: （包含网络地址和子网地址）:
192.168.1.0/24
10.0.0.0/30
20.0.0.0/30
172.16.1.0/24

2. 为每个路由器标识非直连链路地址
R1:
20.0.0.0/30
172.16.1.0/24
R2:
192.168.1.0/24
172.16.1.0/24
R3:
10.0.0.0/30
192.168.1.0/24

3. 为每个路由器写出非直连地址路由语句
R1:
ip route-static 20.0.0.0 30 10.0.0.2
ip route-static 172.16.1.0 24 10.0.0.2
R2:
ip route-static 192.168.1.1 10.0.0.1
ip route-static 172.16.1.1 20.0.0.2
R3:
ip route-static 10.0.0.2 20.0.0.1
ip route-static 192.168.1.1 20.0.0.1

4. 选择设备, 根据试验组网图进行物理连接。注意各接口正确连接。

5.确保物理连接正确后, 经过管理控制系统登陆要配置路由器, 在每个路由器上配置静态路由, 具体配置以下:
R1:
<H3C>system-view
[H3C]sysname R1
[R1]interface s1/0
[R1-Serial1/0]ip addr 10.0.0.1 30
[R1-Serial1/0]int e8/0
[R1-Ethernet8/0]ip addr 192.168.1.1 24
[R1-Ethernet8/0]quit
[R1]ip route-static 20.0.0.0 30 10.0.0.2
[R1]ip route-static 172.16.1.0 24 10.0.0.2

R2:
<H3C>system-view
[H3C]sysname R2
[R2]interface s1/0
[R2-Serial1/0]ip addr 10.0.0.2 30
[R2-Serial1/0]interface s2/0
[R2-Serial2/0]ip addr 20.0.0.1 30
[R2-Serial2/0]quit
[R2]ip route-static 192.168.1.0 24 10.0.0.1
[R2]ip route-static 172.16.1.0 24 20.0.0.2

R3:
<H3C>system-view
[H3C]sysname R3
[R3]interface s2/0
[R3-Serial2/0]ip addr 20.0.0.2 30
[R3-Serial2/0]int e8/0
[R3-Ethernet8/0]ip addr 172.16.1.1 24
[R3-Ethernet8/0]quit
[R3]ip route-static 10.0.0.0 30 20.0.0.1
[R3]ip route-static 192.168.1.0 24 20.0.0.1

6.分析验证:
（1）按图示为pc1和pc2配置ip地址和网关, 然后pc1 ping 路由器各端口地址和pc2是否为通？记下ping过程和结果:

（2）查看路由表, 分别记下查看到结果:
[R1]display ip routing-table

[R2]display ip routing-table

[R3]display ip routing-table

5.试验结论
