桩基础工程量的计算.ppt

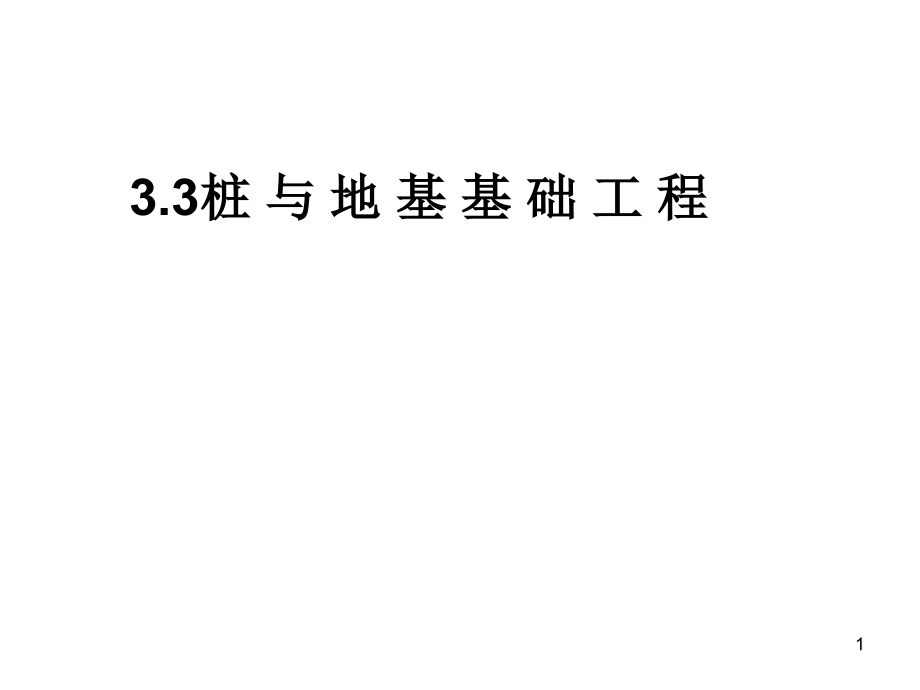

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,3.3桩 与 地 基 基 础 工 程,1,（一）桩基础基本概念,桩基础是用承台或梁将沉入土中的桩联系起来，以承受上部结构的一种常用的基础形式。,一、有关桩的基础知识,桩的作用是？,2,按,受,力,状,况,分,按,材,料,分,按,施,工,分,端承桩,木桩（如天安门）,钢桩,钢筋混凝土桩,预应力混凝土桩,预制桩,（二）类型,摩擦桩,灌注桩,3,预制桩,灌注桩,是指在工厂或大型施工现场专用工作面上,预制成的桩，利用沉桩设备将桩沉入土中,是指在施工现场的桩位上，用各种成孔,机械成孔，再向孔内吊放钢筋笼，最后,浇筑混凝土成桩。,4,管桩,方桩,按断面形状分,5,6,3.3.2桩与地基基础工程工程量计算规则及示例,1桩与地基基础工程定额计算规则,（1）混凝土预制桩,1）打、压预制钢筋混凝土方桩,A 打、压预制钢筋混凝土方桩：打、压预制钢筋混凝土方桩（空心方桩）按设计桩长（包括桩尖）乘桩截面面积计算。空心方桩不扣除空心部分的体积，计量单位为m3。,V桩截面面积设计桩长,（包括桩尖长度）,7,B 送钢筋混凝土方桩（送桩）：送桩按送桩长度乘桩截面面积计算，送桩长度按设计桩顶标高至自然地坪另加,0.50m,计算，计量单位为m3。,V桩截面面积（送桩长度0.50m）,式中：送桩长度设计桩顶标高至自然地坪（m）,8,2、,送桩,因为桩架操作平台一般高于自然地面（设计室外地面）0.5m左右，所以沉桩时桩顶的极限位置是平台高度。为了将预制桩沉入平台以下直至埋入自然地面以下一定深度的标高，必须用一节短桩压在桩顶上将其送入所需深度后，再将短桩拔出来。这一过程称为送桩。短桩叫送桩器或冲桩，用木头或钢板制成。,9,送桩工程量按桩截面面积乘以送桩长度计算。,送桩长度为设计桩顶至设计室外地面另加,0.5,m计算,送桩工程量桩断面面积送桩长度数量,VS（h0.5）,10,【例】,某建筑物基础打预制钢筋混凝土方,桩,135根，桩身截面尺寸250mm 250mm，单桩设计全长（包括桩尖）为9.5m。试计算：打桩的工程量；将桩送桩至地下0.6m，求送桩工程量。,【解】,打桩的工程量V0.250.259.513580.16（,m,3,）,桩送工程量：,送桩长度打桩架底至桩顶面的高度桩顶面至自然地坪面,0.50.6 0.51.1m,送桩工程量V0.250.251.11359.28（,m,3,）,11,12,C 接桩：硫磺胶泥接桩，按接头处桩截面面积以平方米计算，计量单位为m2；,电焊接桩，按设计图示 以角钢或钢板的质量计算，计量单位为t。,13,14,P46例3.5,15,2）打、压预应力钢筋混凝土管桩,A 打压预应力钢筋混凝土管桩：打、压预应力钢筋混凝土管桩按设计桩长（不包括桩尖）以延米（m）为单位计算。,L设计桩长（不包括桩尖）,与打、压预制钢筋混凝土方桩作比较？,16,B 送预应力钢筋混凝土管桩：送桩长度按设计桩顶标高至自然地坪另加0.50m以m为单位计算。,L送桩长度0.50m,式中：送桩长度设计桩顶标高至自然地坪,C 桩头灌芯：桩头灌芯按设计尺寸以灌注实体积以m3为单位计算。,V管桩桩孔内径截面面积设计灌芯深度,17,（2）灌注桩,1）沉管灌注桩,A 单桩：V管外径截面面积（设计桩长加灌长度）,式中：设计桩长,不包括预制桩尖,与打、压预制钢筋混凝土方桩作比较？,加灌长度用来满足混凝土灌注充盈量，按设计规定；无规定时，按0.50m计取；桩顶标高已达自然地坪时，不计加灌长度。,18,B 扩大桩：扩大桩的体积按单桩体积乘以复打次数计算，其复打部分乘以系数0.85，计,量单位为m3。,V单桩体积（10.85复打次数）,19,C 夯扩桩：,夯扩（静压扩头）桩工程量桩管外径截面面积（夯扩扩头部分高度设计桩长加灌长度）,V管外径截面面积夯扩高度设计桩长（不包括桩尖）加灌长度,式中：夯扩高度按设计规定计算。,20,D 沉管灌注桩空打部分：,空打,部分工程量按照自然地坪至设计桩顶标高的长度减去加灌长度，乘截面面积计算。,21,2）钻（冲）孔混凝土灌注桩,A 成孔工程量,a钻孔桩：钻孔桩成孔工程量按,成孔长度,乘设计桩径截面面积(m3)。,成孔长度,为自然地坪至设计桩底的长度。,岩石层增加费,工程量按实际入岩数量以m3为单位计算。,V桩径截面面积成孔长度,V,入岩增加,桩径截面面积入岩长度,式中：成孔长度自然地坪至设计桩底标高；,入岩长度实际进入岩石层的长度。,22,b冲孔钻：卷扬机冲抓（击）锤冲孔工程量分别按进入,各类,土层、,岩石层,的成孔长度乘设计桩径截面面积，以m3为单位计算。,V砂黏土层桩径截面面积砂黏土层长度,V碎卵石层桩径截面面积碎卵石层长度,V岩石层桩径截面面积岩石层长度,式中：,砂黏土层长度碎卵石层长度岩石层长度成孔长度,23,B 成桩工程量：灌注水下,混凝土工程量,按,桩长,乘以,设计桩径截面面积,计算，,桩长设计桩长设计,加灌长度,，设计未规定加灌长度时，加灌长度（不论有无地下室）按不同设计桩长确定：,25m以内按0.5m、35m内按0.8m、35m以上按1.2m计算,，计量单位为m3。,V桩径截面面积有效桩长,有效桩长设计桩长加灌长度,式中：设计桩长桩顶标高至桩底标高,加灌长度按设计要求，如无设计规定，桩长25m以内按0.50m，桩长35m以内按0.80m，桩长35以上按1.20m计算。,24,C 桩孔回填工程量：桩孔回填工程量按加灌长度顶面至自然地坪的长度乘以桩孔截面面积以,m3,为单位计算。,V桩径截面面积回填深度,回填深度自然地坪至加灌长度顶面,D,泥浆池,建拆与泥浆运输工程量：泥浆池建造和拆除、泥浆运输工程量，,按成孔工程量计算,，计量单位为m3。,VV,成孔,25,3）人工挖孔桩,A 人工挖孔工程量：人工挖孔工程量按,护壁,外围,截面面积,乘以,孔深,，以立方米计算，孔深按自然地坪至设计,桩底,标高的长度计算。挖淤泥、流砂、入岩增加费按实际挖、凿数量，以m3为计量单位计算。,V护壁外围截面面积成孔长度,式中：成孔长度自然地坪至设计桩底标高,V,淤泥、流沙、岩石,实际开挖（凿）量,26,27,B 护壁,工程量：护壁工程量按设计图示实体积计算，计量单位为m3。,（材料？）,C 灌注桩芯混凝土工程量：灌注桩芯混凝土工程量按设计图示实体积以m3为单位计算，加灌长度按0.25m计算。,护壁工程量按设计图示实体积以立方米计算，护壁长度按自然地坪至设计桩底标高（不含入岩长度）另加0.2m计算。,（记！）,V桩径截面面积（设计桩长加灌长度）相应高度护壁混凝土体积,式中：加灌长度设计有规定按规定，无规定按0.25m计取。,28,（3）地基加固、围护桩及其他,1）打、拔钢板桩：工程量按设计图示钢板桩质量以吨为单位计算，,安拆导向夹具,按设计图示钢板桩的水平延长米（m）计算。,29,2）圆木桩：按设计桩长（包括接桩）及梢径，按木材材积表计算，其预留长度的材积已考虑在定额内。送桩按大头直径的截面面积乘以入土深度计算。,30,3）深层水泥搅拌桩：工程量按,桩径截面面积乘桩长计算,。桩长按设计,桩顶,至,桩底,长度,另加0.50m,计算；若设计桩顶标高至自然地坪小于0.50m或已达自然地坪时，另加长度应小于0.50m或不计。,31,空搅部分的长度按设计桩顶至自然地坪的长度减去另加长度计算。,4）高压旋喷桩工程量：,钻孔,按自然地坪至设计桩底的,长度,计算，,喷浆,按设计加固桩,截面面积乘以设计桩长,计算。,5）锚杆桩：锚杆钻孔、灌浆按设计图示以,延长米,算；锚杆制作、安装按设计图示以,吨（t）,计算。,6）树根桩：工程量按,设计长度乘桩截面面积,以m3为单位计算。,32,7）压密注浆钻孔：工程量按设计图示深度以m为单位计算，注浆按下列规定以m3为单位计算：,A 设计图纸明确加固土体体积的，按设计图纸注明的体积计算；,B 设计图纸以布点形式图示土体加固范围的，则按两孔间距的12作为扩散半径，以布点边线各扩散半径，形成计算平面计算注浆体积；,C 如设计图纸注浆点在钻孔灌注混凝土桩之间，按两注浆孔距作为每孔的扩散半径，以此圆柱体体积计算注浆体积。,33,8）,地下连续墙,：地下连续墙工程量的计算规则如下：,A 导墙开挖按设计长度乘开挖宽度及深度，以m3为单位计算，浇捣按设计图示，以m3计算；,B 成槽工程量按设计长度乘墙厚及成槽深度（自然地坪至连续墙底加0.50m），以m3计算。泥浆池建拆、泥浆外运工程量按成槽工程量计算；,C 连续墙混凝土浇筑工程量按设计长度乘墙厚及墙深加0.50m，以m3为单位计算；,D,清底置换,、接头管安拔按分段施工时的槽壁单元，以段计算。,9）,重锤夯实,按设计图示夯击范围面积，以m2为单位计算。,34,例【3-7】,某工程有直径1500mm钻孔灌注桩（C30商品混凝土水下混凝土）40根，已知自然地坪标高-0.50m，桩顶标高-4.50m，桩底标高-30m，进入岩石层平均标高-25m，试计算：,（1）成孔工程量；,（2）成桩工程量；,（3）孔径回填土工程量；,（4）泥浆池建拆与泥浆运输工程量。,解：,（1）V桩径截面面积成孔长度根数1/41.52（300.5）402085.171 m3,V,入岩增加,桩径截面面积入岩长度根数1/41.52（3025）40353.419 m3,（2）V桩径截面面积有效桩长根数1/41.52（304.5）0.8 40,1858.983 m3,（3）V桩径截面面积回填深度根数1/41.52（4.50.5）0.8 40,226.188 m3,（4）VV成孔桩径截面面积成孔长度根数1/41.52（300.5）40,2085.171 m3,35,2.桩与地基基础工程清单工程量计算规则,（1）预制钢筋混凝土桩：“预制钢筋混凝土桩”项目适用于预制钢筋混凝土方桩、管桩和板柱等。但试桩应按预制钢筋混凝土桩项目编码单独列项。预制钢筋混凝土桩工程量清单项目设置及工程量计算规则如下表。,（2）接桩：“接桩”项目适用于预制钢筋混凝土方桩、管桩和板桩的接桩。方桩、管桩接桩按接头个数计算；接桩按接头长度计算。接桩工程量清单项目设置及工程量计算规则如表3-11所示。,36,（3）混凝土灌注桩：“混凝土灌注桩”项目适用于人工挖孔灌注桩、钻孔灌注桩、爆扩灌注桩、打管灌注桩、振动管灌注桩等。混凝土灌注桩工程量清单项目设置及工程量计算规则如表3-13所示。,（4）其他桩：其他桩包括砂石灌注桩（010202001）、灰土挤密桩（010202002）、旋喷桩（010202003）、喷粉桩（010202004）四项，工程量计算规则均为：按设计图示尺寸以桩长(包括桩尖)或根数计算；计量单位均为：m。,（5）地基与边坡处理：,地基与边坡处理包括包括地下连续墙（010203001）、振冲灌注碎石（010203002）、地基强夯（010203003）、锚杆支护（010203004）、土钉支护（010203005）五个项目。,地下连续墙（010203001）项目工程量计算规则为：按设计图示墙中心线长乘以厚度乘以槽深以体积计算；计量单位为：m,3,。,振冲灌注碎石（010203002）项目工程量计算规则为：按设计图示孔深乘以孔截面面积以体积计算；计量单位为：m,3,。,地基强夯（010203003）项目工程量计算规则为：按设计图示尺寸以面积计算；计量单位为：m,2,。,锚杆支护（010203004）项目工程量计算规则为：按设计图示尺寸以支护面积计算；计量单位为：m,2,。,土钉支护（010203005）项目工程量计算规则为：按设计图示尺寸以支护面积计算；计量单位为：m,2,。,37,例【3-12】,某工程压100根C50预应力钢筋混凝土管桩，桩外径500mm，壁厚100mm，每根桩总厂25m，每根桩顶连接构造钢托板5.00kg、圆钢骨架40.00kg，桩顶灌注C30混凝土高1.50m，设计桩顶标高-3.00m，现场自然地坪标高为-0.45m，现场条件允许可以不发生场内运桩费用，试按规范编制该管桩清单并计算相应工程的计价工程量。,解：（1）编制分部分项工程量清单,清单工程量计算：C50预应力钢筋混凝土管桩 L251002500.00m,管桩工程量清单如表3-16所示：,（2）计价工程量,1)压管桩（工程量以桩的长度表示）：L251002500.00m,2)送桩（工程量以设计桩顶标高至自然地坪另加0.50m以m为单位计算）,L（30.450.5）100305.00m,3)桩顶灌芯（桩头灌芯按设计尺寸以灌注实体积以m3为单位计算）,V（0.5-0.2）241.510010.603m3,4)钢骨架 m4010010004.0t,5)钢托板 m510010000.5t,38,例【3-13】,某工程采用C40钻孔灌注桩100根，设计桩径1000.00mm，要求桩穿越碎卵石层后进入强度为300kg/cm2的中等风化岩层2.00m，入岩深度下面部分做成200mm深的凹底；桩底标高（凹底）-48.70m，桩顶设计标高-4.60m，现场自然地坪标高为-0.45m，设计规定加灌长度为1.50m；废弃泥浆要求外运至4.00km处。试计算该桩基清单工程量。,解：,清单工程量10048.74.64410.00m,其中入岩1002400.00m,钻孔灌注桩工程量清单如表3-17所示：,39,
