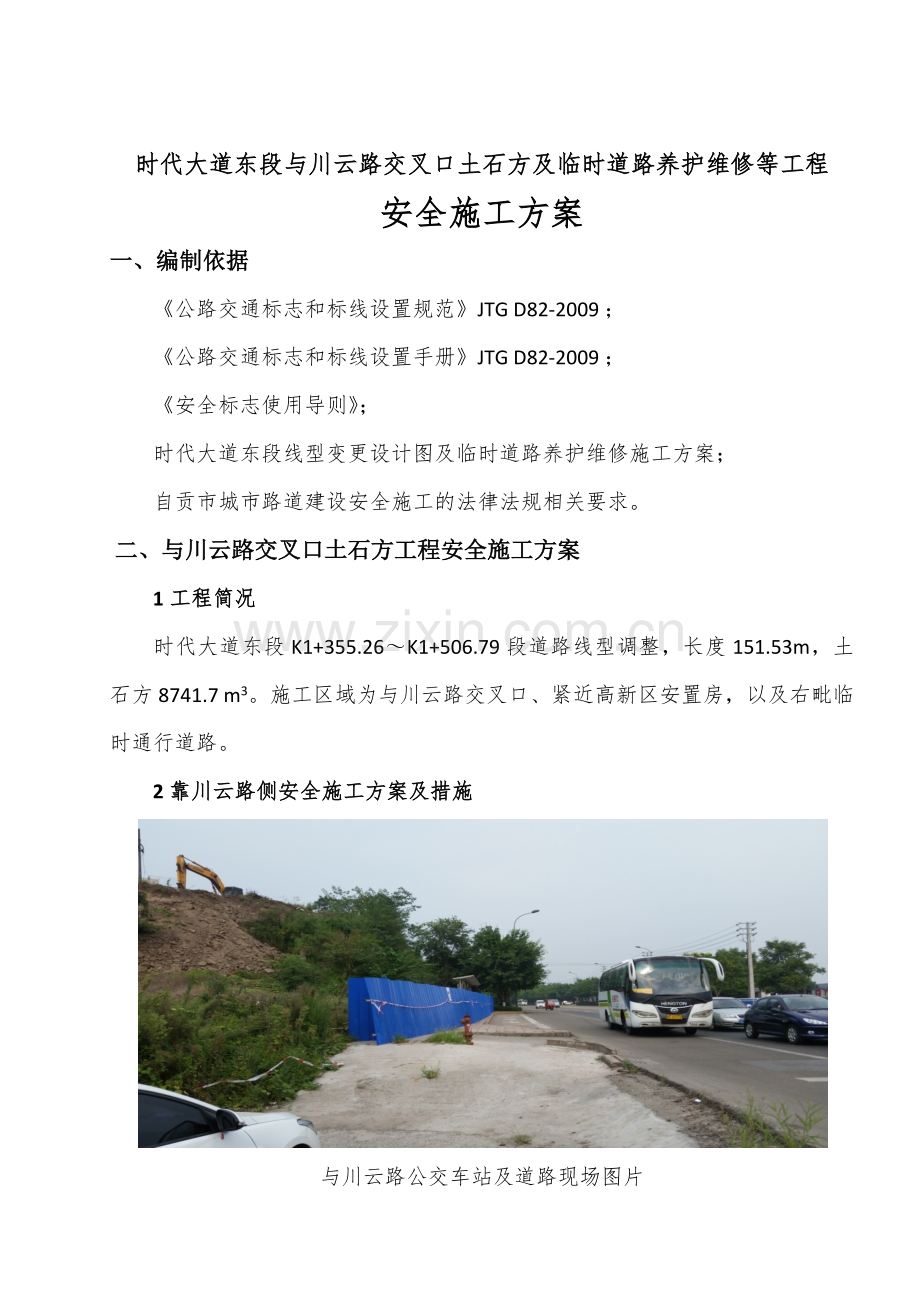

时代大道东段与川云路交叉口土石方及临时道路养护维修等工程
安全施工方案
一、编制依据
《公路交通标志和标线设置规范》JTG D82-2009 ；
《公路交通标志和标线设置手册》JTG D82-2009 ；
《安全标志使用导则》；
时代大道东段线型变更设计图及临时道路养护维修施工方案；
自贡市城市路道建设安全施工的法律法规相关要求。
 二、与川云路交叉口土石方工程安全施工方案
1工程简况
时代大道东段K1+355.26～K1+506.79段道路线型调整，长度151.53m，土石方8741.7 m3。施工区域为与川云路交叉口、紧近高新区安置房，以及右毗临时通行道路。
2靠川云路侧安全施工方案及措施

与川云路公交车站及道路现场图片

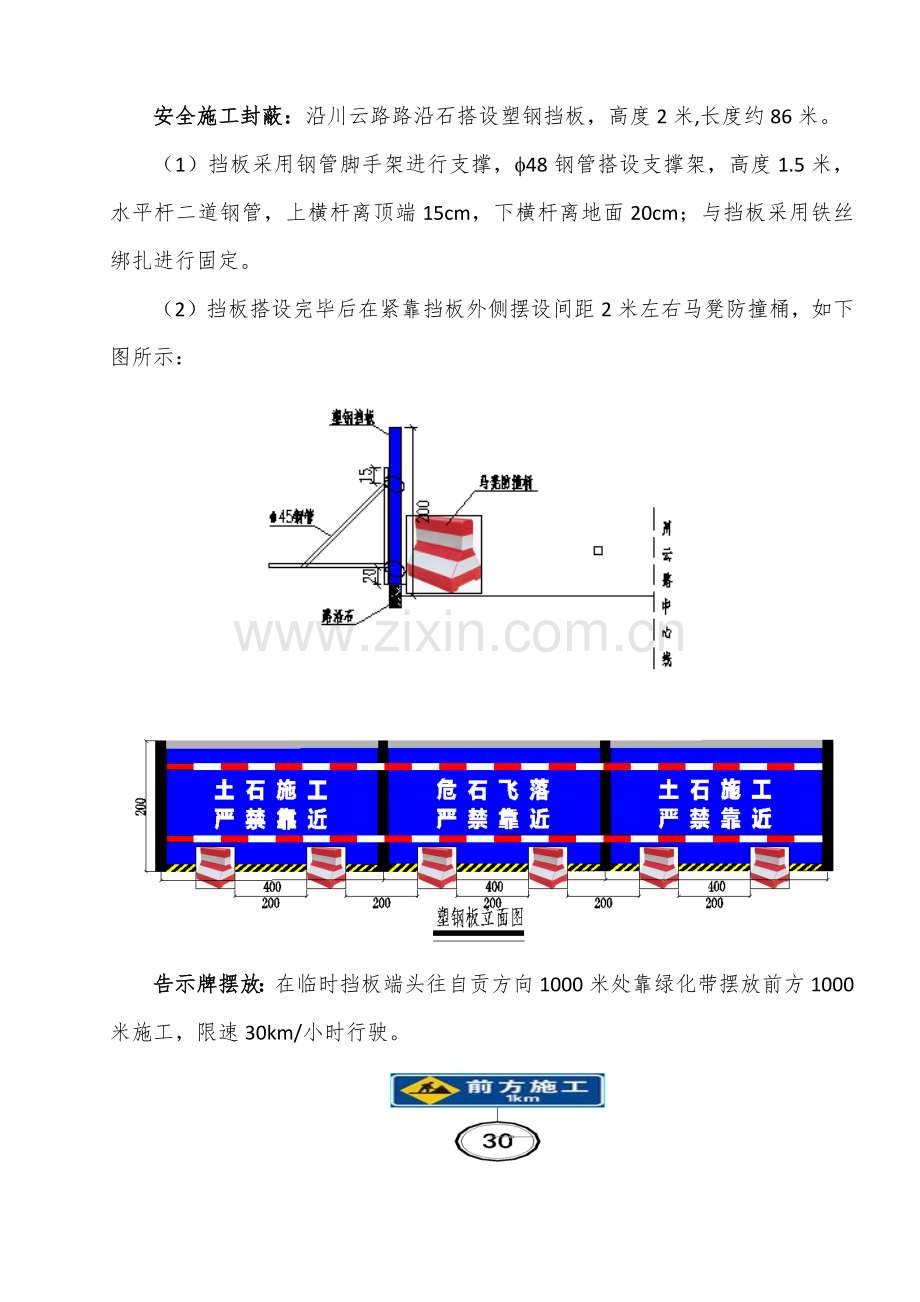

安全施工封蔽：沿川云路路沿石搭设塑钢挡板，高度2米,长度约86米。
（1）挡板采用钢管脚手架进行支撑，f48钢管搭设支撑架，高度1.5米，水平杆二道钢管，上横杆离顶端15cm，下横杆离地面20cm；与挡板采用铁丝绑扎进行固定。
（2）挡板搭设完毕后在紧靠挡板外侧摆设间距2米左右马凳防撞桶，如下图所示：

告示牌摆放：在临时挡板端头往自贡方向1000米处靠绿化带摆放前方1000米施工，限速30km/小时行驶。

3靠川云路人行道侧安全施工方案及措施

与川云路人行道现场图片
安全施工封蔽：该区域在施工范围采用塑钢挡板隔断人行道，高度2米,长度约8米。挡板采用钢管脚手架进行支撑，f48钢管搭设支撑架，高度1.5米，水平杆二道钢管，上横杆离顶端15cm，下横杆离地面20cm；与挡板采用铁丝绑扎进行固定。如下图所示：

4靠安置房及临时通行道路周边安全施工方案及措施

与高新安置房现场图片

与临时通行路面现场图片
安全施工封蔽：该区域围绕山体坡脚牵设安全警示带，高度1.2米，长度约200米左右，间隔10米设一根木桩，与木桩连接两道安全禁止带并坚立警示牌。如下图所示：

5、公交车临时通行路面交通疏导方案
根据业主及建设单位要求，进行土石方施工时需确保公交车安全顺利通行。因此在临时通行路面靠近山体路段进行交通疏导保证公交车顺利通行。
在临时路面于山体相互影响路面保证道路双向通行路面宽度9米，中间及两侧均摆放马蹄防撞通进行车道分流。如下图所示：

注意事项：施工现场设专人指挥、疏导交通，施工时间派专人负责巡视。对现场保通工作人员加强安全教育，提高安全意识，对安全要做到人人关心，事事关己，严格安全检查，认真巡逻，做好施工区段的检查巡逻，防止车辆和非施工人员进入施工场地，确保交通安全。
 三、临时道路路面工程安全施工方案
1工程简况
时代大道东段（61路公交车临时线路）全长1506.76米路面，铺筑SBS AC-13C改性沥青混凝土面层，宽度8.4m。
2封蔽安全施工方案及措施
路面施工期间，在道路两端头K0+080（时代大道东段及锦城大道交叉口，长度约25米）、K1+500（时代大道东段及川云路交叉口，长度约107米）采用塑钢挡板进行封蔽围挡。如下图所示：

四、安全标识标牌材料数量表
序号
名称
形象内容
做法
数量
1
限速
标志

购买成品
2块
2

1、材质：木框、喷绘；
2、规格：1200mm×400mm；
3、式样：蓝底白字；
2块
3
禁止
标志

1、材质：木框、喷绘；
2、规格：1200mm×400mm；
3、式样：蓝底白字；
4块
4
安全警示带

1、材质：布制材料；
2、规格：常规；
3、式样：黄底红字；
300米
5
警示
标语

购买成品粘贴
4套
6

4套
7
封蔽
围挡

1、材质：塑钢挡板，钢管架支撑；
2、规格：高度2米；
132米
8
防撞桶

132米
9
反光
条

1、材质：反光材料；
2、规格：常规；
3、式样：红白相间；
264米
10
铁丝

30kg
11
钢管

Φ45钢管
798米
五、安全工作巡视安排
安全施工巡视时间表
巡视日期
带班领导
安全巡视员
施工技术员
备注
2015年9月1日~2015年9月2日
万 强
梁 合
何 挺

2015年9月3日~2015年9月10日
吴小康
梁 合
何 挺

2015年9月1日~2015年9月11日
万 强
梁 合
何 挺

2015年9月12日~2015年9月16日
吴小康
梁 合
何 挺

2015年9月17日~2015年9月27日
万 强
梁 合
何 挺

六、 专项应急预案
另见：自贡市沿滩新城区基础安全施工方案及应急预案。
