电器测试与故障诊断技术报告

学 院： 电气工程学院
专业班级：电气工程及其自动化1403班
学生姓名： 王宁
学 号： 140301308

2017年10月16日

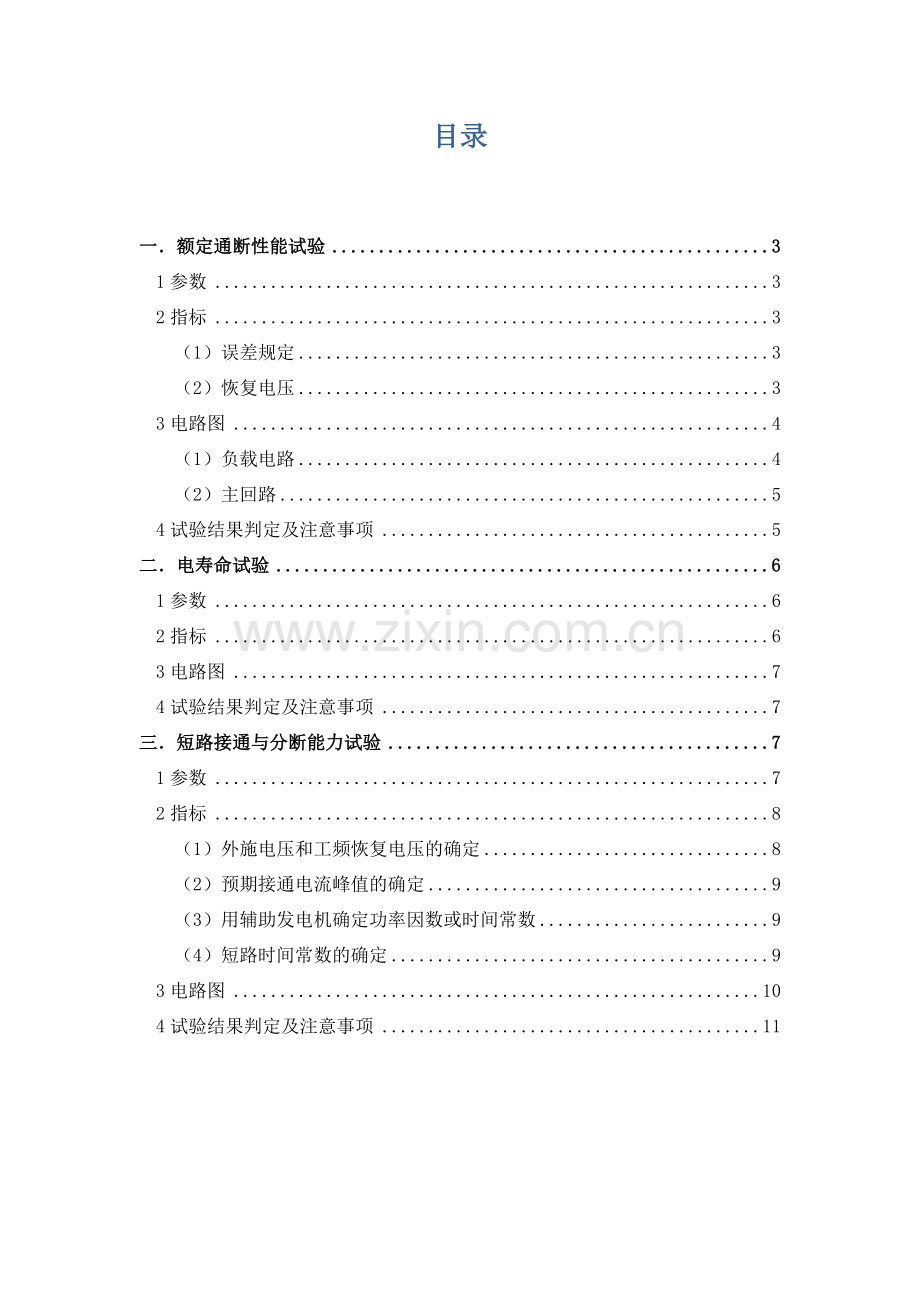

目录

一．额定通断性能试验 3
1参数 3
2指标 3
（1）误差规定 3
（2）恢复电压 3
3电路图 4
（1）负载电路 4
（2）主回路 5
4试验结果判定及注意事项 5
二．电寿命试验 6
1参数 6
2指标 6
3电路图 7
4试验结果判定及注意事项 7
三．短路接通与分断能力试验 7
1参数 7
2指标 8
（1）外施电压和工频恢复电压的确定 8
（2）预期接通电流峰值的确定 9
（3）用辅助发电机确定功率因数或时间常数 9
（4）短路时间常数的确定 9
3电路图 10
4试验结果判定及注意事项 11

低压开关电器性能实验报告

一．额定通断性能试验
1．参数
电器应能接通与分断负载和过载的电流而无故障，标准规定，开关电器应在非正常负载工作条件下操作一定次数而不致损坏。
2．指标
（1）误差规定：
试验电压和电流的波形要求为：交流应基本上是正弦形，失真度不大于5%；直流波形的纹波系数不大于5%。
电流，电压允许误差为0~+5%。
空载，正常负载和过载条件下的试验功率因数为±0.05，时间常数为0~+15%，频率为±5%。
（2）恢复电压：
正常负载和过载条件下的分断能力试验，其瞬态恢复电压值应在有关产品标准中规定。
工频恢复电压：工频恢复电压值应为额定工作电压值1.05倍。
瞬态恢复电压：瞬态恢复电压特性是为了模拟单独电动机负载（感性负载）电路条件下，瞬态电压的振荡频率应调整为按以下公式所得之值：
f=2000Ic0.2UN-0.8±10% (1-1)
式中 f ——振荡频率，单位为kHz；
Ic——分断电流，单位为A；
UN——额定工作电压，单位为V。
而过振荡系数γ应调整为如下值：
γ=U1U2=1.1±0.05 (1-2)

3．电路图
（1）负载电路
负载电路（Z）调整原理见图1-1。高频信号发生器（G）和二极管（VD）的有关位置如图所示。在试验中，只能在如图所示的位置接地。图中1、2和3三个位置表示相1与并联的相2和相3串联的连接方式。
瞬态恢复电压的振荡频率f和过振荡系数γ主要取决于负载电路的固有振荡频率及其阻尼。因为这些数值和外部施加电路的电压及频率无关，故可用一交流电源供电给负载电路进行调整，该电源的电压和频率可不同于试验电器的电源电压和频率。电流过零时电路由一个二极管分断，恢复电压的振荡波形在阴极射线示波器上显示，其扫描频率应与电源频率相同（见图1-2）。
由于负载电路的特性与电路的接地点有关，这里推荐两种负载电路的调整方法：
(1)接地点位于负载端星形点 三相负载电路的每一相应单独进行调整，见图1-1a；
(2)接地点位于电源端星形点 三相负载电路中的一相与并联联结的另外两相串联后进行电路的调整，见图1-1b。

图1.1负载电路调整方法 图1-2 确定系数γ的实际数值方法

（2）主回路
低压电器接通和分断能力试验电路参见图1-3，其中：图a为单极电器验证交流单相或直流接通和分断能力的试验电路；图b为双极电器验证交流单相或直流接通和分断能力的试验电路；图c为三极电器验证接通和分断能力的试验电路；图d为四极电器验证接通和分断能力的试验电路。

图1-3 接通和分断能力试验电路
a) 单极电器试验电路 b) 双极电器试验电路 c) 三极电器试验电路 d) 四极电器试验电路
4.试验结果判定及注意事项
额定接通能力试验的通电时间应大于触头闭合的跳动时间，一般应大于等于0.05s。额定分断能力试验的通电时间一般应大于等于0.1s，以使分断电流达到稳定状态。
对于额定通断能力或临界分断能力的试验结果，若满足以下要求，则可认为合格：
1）不同电位部件间和极间不应发生飞弧，电弧及其游离气体限制在产品标准规定的区域内，检测电路的熔断元件FU未熔断。
2）试验时应无持续电弧，交流通断能力试验的燃弧时间通常小于等于0.1s；直流试验的燃弧时间一般小于等于0.15s 或4倍时间常数（4T）；临界分断试验通常小于等于0.4s。
3）试后电器未发生触头熔焊，部件（含绝缘件）仍能正常运行，能承受规定（或2倍额定绝缘电压）的工频耐压试验，2次闭合和断开（或UN下二次接通和分断IN ）操作应能可靠地动作。
4）要求验证试验后温升的电器，其试后温升应不超过允许极限值10K 。
5）要求验证试验后动作范围的电器，应按产品标准规定进行复试。
二．电寿命试验
1.参数
开关电器的寿命包括机械寿命和电寿命两个方面。
机械寿命试验是指电器在正常工作、不经修理或更换零部件的条件下，能承受规定的无载操作的次数，主要用以考核电器机械结构的牢固程度以及零部件的机械强度。
电寿命试验是指电器在正常工作、不经修理或更换零部件的条件下，能承受规定的有载操作次数，主要考核触头的电气耐侵蚀性能，应按标准规定的负载条件连接试验电路。电寿命试验与通断能力试验的主要差别是：前者的通断电流是正常工作电流，试验次数很多；后者的通断电流属于故障电流，试验次数少。
2.指标
正常运转中断开时，分断电流就是电动机的额定电流，而在断开瞬间，转子的笼型绕组对定子绕组感应一频率、大小均接近于电源电压的反向电动势，因此施加于试品触头两端的电压就很低，一般不超过1/6电源电压。AC-3一类试验条件，就是考虑到上述实际运行情况并照顾到试验设备的简化，使接通与分断时的电流和电压均按6倍变化，功率因数采用同一值，这样就可采用一套负载阻抗进行试验，即
UN 6IN=0.17UNIN=Z (2-1)
分断时0.17UN的电压可由另一套电源供给，共需要UN及0.17UN两套试验电源。在电寿命试验的每一试验周期中，通电时间应不小于0.06s或电路时间常数的4倍，取两者中的较大值。对AC-3一类试验，转换电压后的通电时间应不小于0.1s。这样，就能保证在接通过程承受包括暂态分量在内的全电流，而分断电流为稳态电流。
3.电路图
进行AC-3一类试验的原理接线图及各元件的动作次序如图2-1所示

图2-1 AC-3类电寿命双电源试验电路
a) 原理接线图 b) 接触器动作次序及通电电流
KM1、KM2－电源接触器 KM－被试接触器 L－负载电抗器 Rp－负载电阻
T－试验周期 t1－闭合通电时间 t2－转换电压后通电时间
4.试验结果判定及注意事项
电器电寿命结束的主要标志是：触头的超程消失，使触头接触不良；触头熔焊；灭弧室被电弧局部烧穿、碎裂或损坏。当试验已达到规定次数后，除按机械寿命试验后的要求检查零部件（不包括灭弧罩受到的烧损）及动作性能外，应能承受规定的耐压试验，在额定电压下能可靠地接通和分断额定电流两次，以判断试品在电寿命结束后是否能继续正常使用。

三．短路接通与分断能力试验
1.参数
对于低压配电器中的低压断路器，除了在额定负载下能接通与分断电路外，还应有一定的过载操作能力，尤其是当负载发生短路时，应能可靠地将其断开。在大电源容量下，断路器出线断头发生短路时，断路器的开断工作条件最为苛刻。
由于熔断器只对电路的过载及短路进行保护，所以没有接通能力的要求。但对其分断能力试验规定在单相电路中进行，这是因为用电压相当于线电压的单相电源进行试验，已满足熔断器在三相或两项电路中的工作条件。
2.指标
电器的额定短路接通能力是指额定工作电压，额定频率，规定的功率因数（交流）或时间常数（直流）下，由制造厂对电器所规定的短路接通能力电流值。它是规定条件下由最大预期峰值电流表示的。
（1） 外施电压和工频恢复电压的确定
对于交流电器，可从分断试验所记录的波形图，确定外施电压和工频恢复电压，如图3-1所示。试验电流产生后，电压波形的幅值与接通闭合电器、可调阻抗、电压传感器的位置有关，并按试验电路图不同而变化。若整定波和试验时接通是同一瞬间，则电源侧的电压应在所有极电弧熄灭后和电压高频分量已衰减后的第一个完全周波中测量。对于直流电器，则可参见图2-1。

图3-1 单极电器在单相交流短路通、断试验波形
a) 电路的整定 b) 分断或通断操作
图3-3 验证直流短路接通和分断能力
a) 电路的整定 b) 电流过最大值后分断的示波图
c) 电流达到最大值前分断的示波图

参见图3-2，对直流电器按试验电路调整的要求进行试验,当试验电路的整定电流I1小于额定分断电流时，若实际分断电流I2大于I1，则认为试验无效。应在电路整定到整定电流I3大于I2后再次进行试验。

图3-2 预期分断电流的确定
I1－第一次整定电流 I2－实际分断电流
I3－第二次整定电流 A2－分断能力
（2）预期接通电流峰值的确定
预期接通电流峰值从整定电流波形中确定，对于交流电器，其值应取对应于图3-1a中的A1；对于直流，则取对应于图3-3中的A2。在三相试验的情况下，预期接通电流峰值应取波形中的三个A1值的最大者。对单极电器试验，从整定电流波形上确定的预期电流峰值可能与试验的实际接通电流峰值有差异，这主要取决于接通瞬间（接通相角）。
（3）用辅助发电机确定功率因数或时间常数
当辅助发电机与试验发电机同轴运行时，首先可在波形图上比较辅助发电机和试验发电机电压相位，然后比较辅助发电机电压与试验发电机的电流相位。用辅助发电机电压和主发电机电压间的相角差和辅助发电机电压与试验发电机电流的相角差，可求出试验发电机电压和电流的相角，由此可确定功率因数。
（4）短路时间常数的确定
短路时间常数可采用波形图法来确定。参见图3-3，电路校正波形图上升曲线上相应于纵坐标0.623A2的横坐标即为时间常数值。

3.电路图
试验电路整定时应采用阻抗值可忽略不计的临时连接线B代替被试电器，连接线B应尽可能靠近端子连接，该端子用来连接被试电器。
参见图3-4，对交流电器，电阻器R1和电抗器X应调整至使在外施电压下能得到电流的最大值，等于额定短路分断能力值以及规定的功率因数。
对直流电器，电阻器R1和电抗器X应调整至使在试验电压下能得到电流的最大值，等于额定短路分断能力以及规定的时间常数。
对直流开关电器，在整定电流波形曲线达到峰值之前分断其触头的情况下，可用附加纯电阻接入电路中进行整定波形记录，确定电流上升率与规定的试验电流和时间常数的电流上升率相同即可（见图3-2）。附加电阻应该使整定电流波形曲线的峰值至少等于分断电流的峰值。在实际试验中，此电阻应拆除。

图4-4 短路接通和分断能力试验电路
a) 交流单相/直流单极电路 b) 交流单相/直流两极电路 c) 交流三相三极电路 d)交流三相四级电路
S—电源 TU1、TU2、TU3、TU4、TU5、TU6—电压传感器 V—电压测量器 R1—可调电阻器 N—电流中性点
F—熔断元件 X—可调电抗器 RL—限制故障电流电阻器 A—闭合电器 D—被试电器
B—整定用的临时连接线 TA1,TA2,TA3—电流传感器 E—接地点 r—分流电阻器
4.试验结果判定及注意事项
低压电器短路接通和分断能力试验电路参见图3-4，其中：图a 为单极电器的单相交流或直流试验电路；图b 为两极电器的单相交流或直流试验电路图；图c为三极电器的三相交流试验电路图；图d为四极电器的三相四线交流试验电路。
试验时，电源供电给由电阻器R1、电抗器X和被试电器D的组成的电路。在所有情况下，电源应有足够的容量以保证制造厂规定的电器特性能够得到验证。
当进行试验的电流小于额定值时，要求的附加阻抗应连接在电器的负载端和短路点之间。然而也可连接在电器的电源端，这应在试验报告中记录。试验电路中仅允许一点接地，接地点可以是短路连接点、电源中性点或任何其他合适点，连接方法应记录在试验报告中。在正常运行中的电器，所有接地部件（包括外壳或金属丝网）应与地绝缘，并应接至图3-4中的指定点。
控制机构应按有关产品标准规定的条件操作。若机构是电动或气动控制的，则应施加有关产品标准规定的最小电压或最小气压。当在上述条件下操作时，应验证电器在无载情况下能否正确地动作。
