轴流风机的噪声试验
一、 项目介绍
本项目要求测试轴流风机进气口辐射噪声，出气口辐射噪声，机壳辐射的噪声。工作原理：当叶轮旋转时，气体从进风口轴向进入叶轮，受到叶轮上叶片的推挤而使气体的能量升高，然后流入导叶。导叶将偏转气流变为轴向流动，同时将气体导入扩压管，进一步将气体动能转换为压力能，最后引入工作管路。
二、 试验相关说明

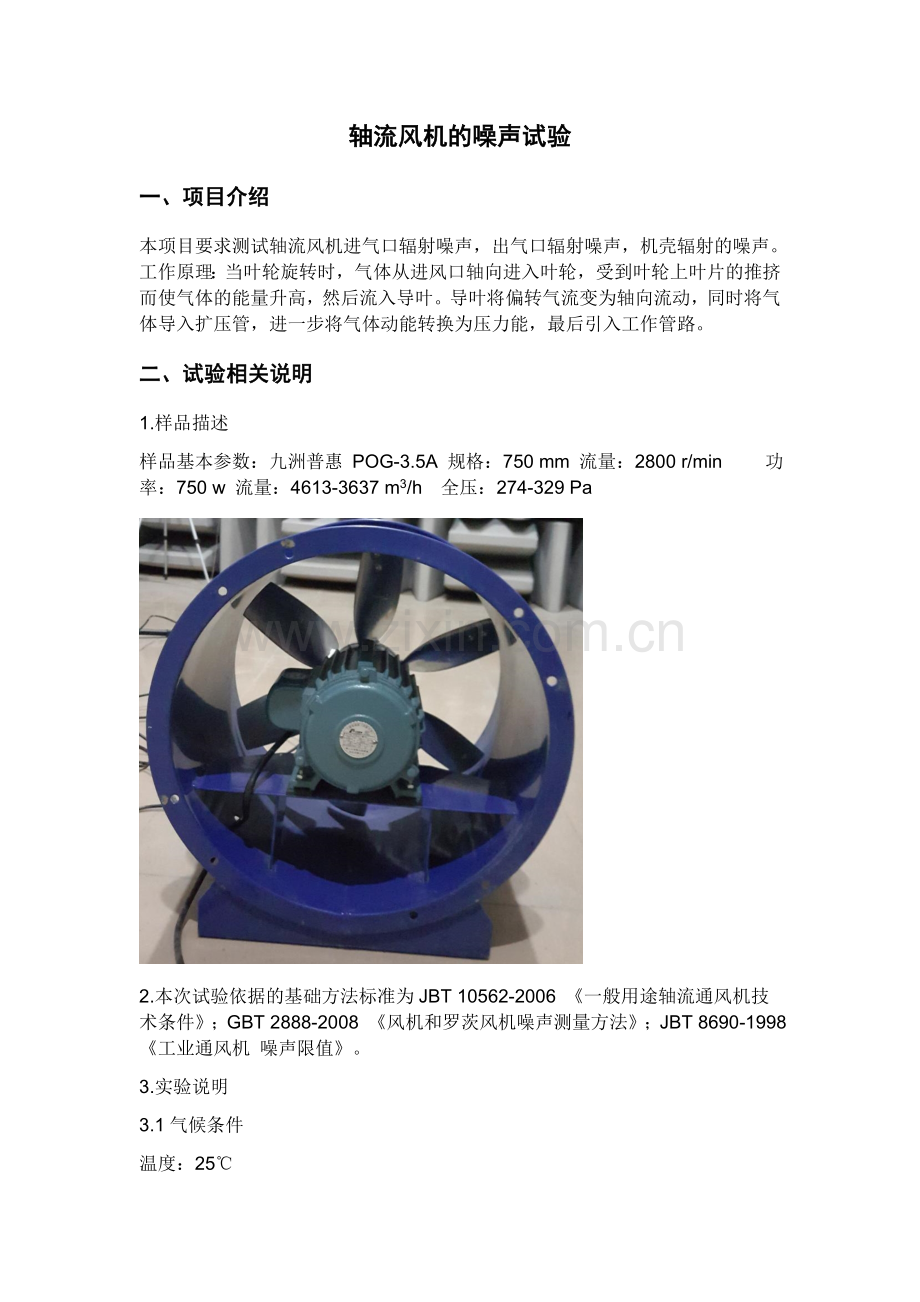

1. 样品描述
样品基本参数：九洲普惠 POG-3.5A 规格：750 mm 流量：2800 r/min 功率：750 w 流量：4613-3637 m3/h 全压：274-329 Pa

2. 本次试验依据的基础方法标准为JBT 10562-2006 《一般用途轴流通风机技术条件》；GBT 2888-2008 《风机和罗茨风机噪声测量方法》；JBT 8690-1998 《工业通风机 噪声限值》。
3. 实验说明
3.1气候条件
温度：25℃
湿度：60%

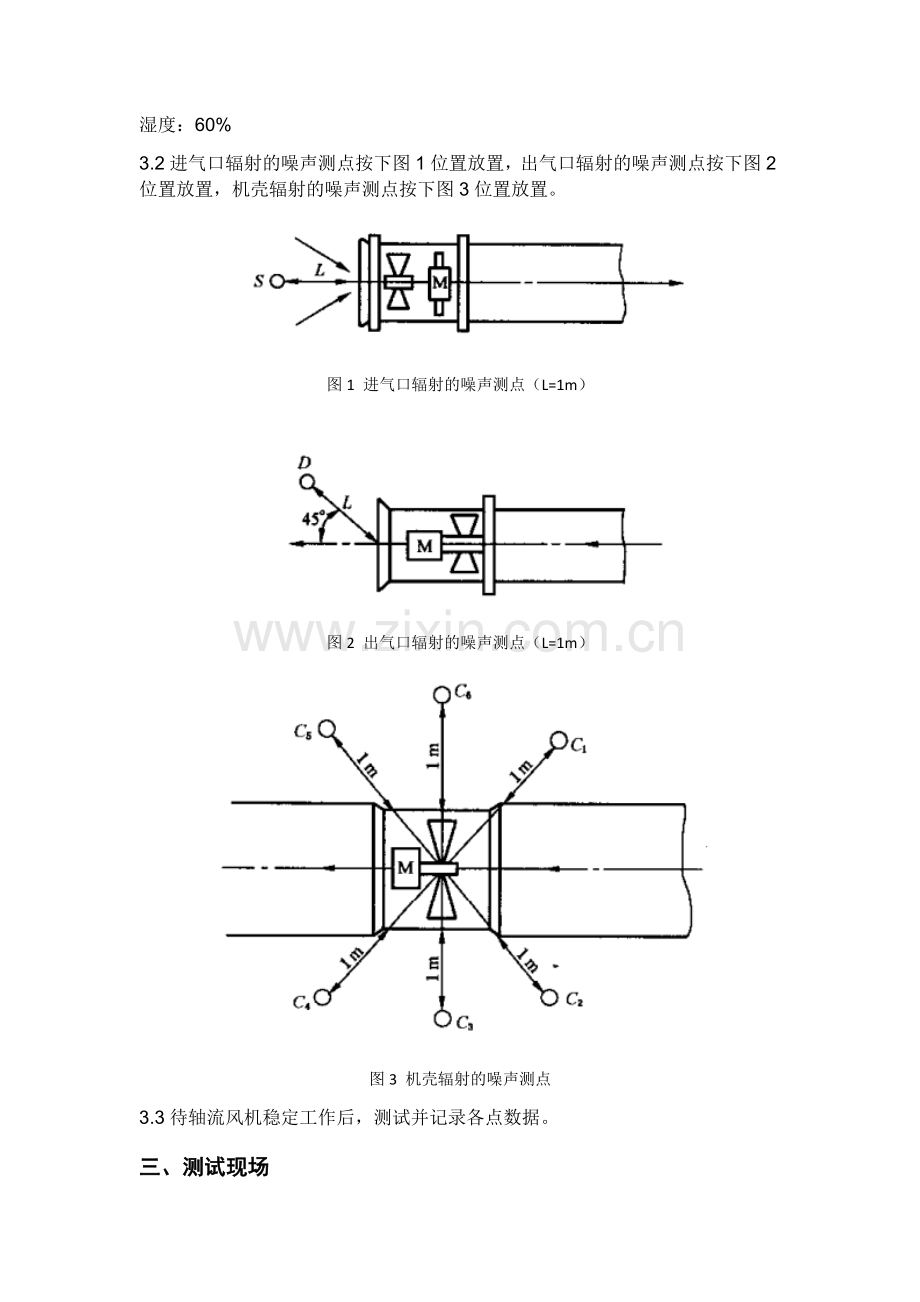

3.2进气口辐射的噪声测点按下图1位置放置，出气口辐射的噪声测点按下图2位置放置，机壳辐射的噪声测点按下图3位置放置。

图1 进气口辐射的噪声测点（L=1m）

图2 出气口辐射的噪声测点（L=1m）

图3 机壳辐射的噪声测点
3.3待轴流风机稳定工作后，测试并记录各点数据。
三、 测试现场

被测风机机壳辐射噪声的测量
四、 结果单
噪声测试报告
型号及名称
POG-3.5A 动叶可调轴流通风风机
制造厂
九洲普惠
项目
工况参数
转速
2800 r/min
流量
4613-3637 m3/h
全压
274-329 Pa

A计权 dB（A）
进气口噪声
90.0
出气口噪声
89.8
机壳辐射的噪声
1
88.1
2
87.0
3
87.1
4
86.9
5
88.4
6
86.0
测试人员
唐子奇，李小敏
日期
2016.7.23
审核者
李小敏
日期
2016.7.23
