杭州电子科技大学 实验报告
课程名称：数电实验
实验名称：组合逻辑电路设计
指导教师：

学生姓名:
学生学号：
所学专业：
学生班级：

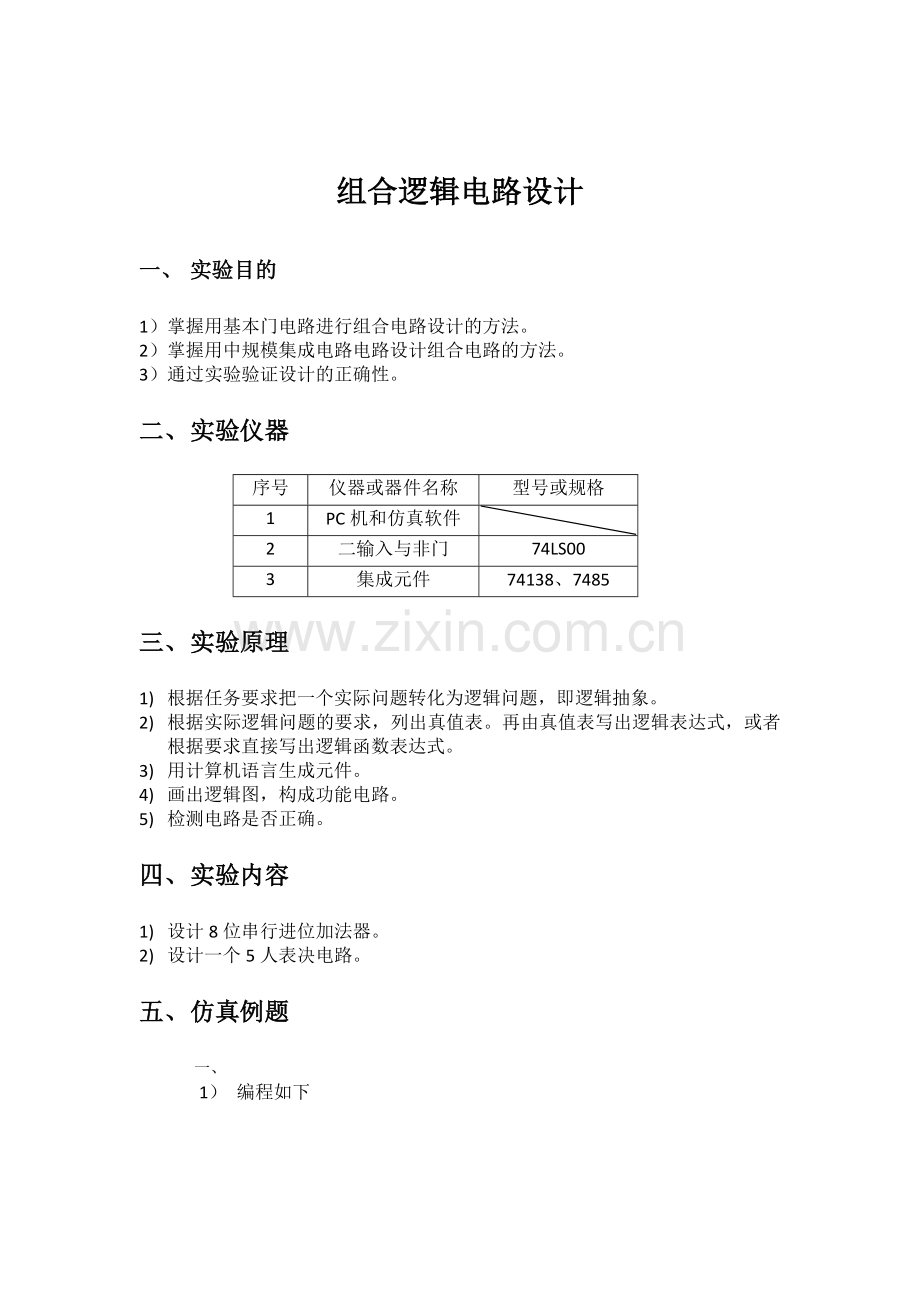

组合逻辑电路设计
一、 实验目的
1）掌握用基本门电路进行组合电路设计的方法。
2）掌握用中规模集成电路电路设计组合电路的方法。
3）通过实验验证设计的正确性。
二、 实验仪器
序号
仪器或器件名称
型号或规格
1
PC机和仿真软件

2
二输入与非门
74LS00
3
集成元件
74138、7485
三、 实验原理
1) 根据任务要求把一个实际问题转化为逻辑问题，即逻辑抽象。
2) 根据实际逻辑问题的要求，列出真值表。再由真值表写出逻辑表达式，或者根据要求直接写出逻辑函数表达式。
3) 用计算机语言生成元件。
4) 画出逻辑图，构成功能电路。
5) 检测电路是否正确。
四、 实验内容
1) 设计8位串行进位加法器。
2) 设计一个5人表决电路。
五、 仿真例题
一、
1） 编程如下

2） 电路图如下

半加器

3） 波形图如下

如图A、B与C0-1是输入端，S与C7为输出端。
二、
1） 编程如下

如图6-21行表示所有X输出1，即同意的情况，22表示
2） 电路图如下

3） 波形图如下

如图，X为1时说明同意，即有三个以上的人统一，当X为0时说明结果是不同意。
六、 实验心得
1、仿真练习连接电路时应该注意节点要连接上，否则电路相当于未连接。
2、绘制波形时应该有一定的规律，且每一种情况都有出现，这样分析的结果才更全面且准确。
