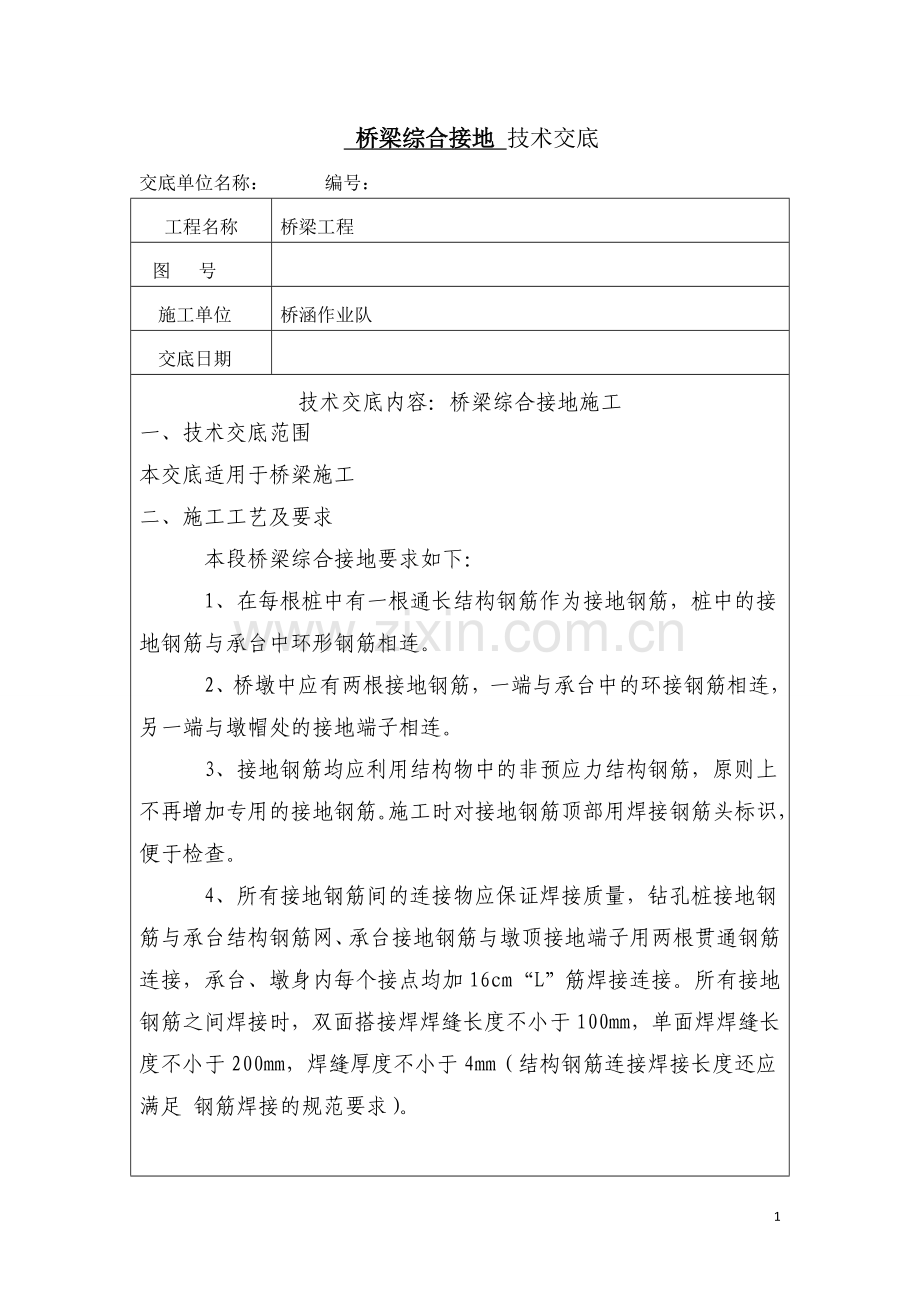

桥梁综合接地 技术交底
交底单位名称： 编号：
工程名称
桥梁工程
图 号

施工单位
桥涵作业队
交底日期

技术交底内容：桥梁综合接地施工
一、技术交底范围
本交底适用于桥梁施工
二、施工工艺及要求
本段桥梁综合接地要求如下：
1、在每根桩中有一根通长结构钢筋作为接地钢筋，桩中的接地钢筋与承台中环形钢筋相连。
2、桥墩中应有两根接地钢筋，一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子相连。
3、接地钢筋均应利用结构物中的非预应力结构钢筋，原则上不再增加专用的接地钢筋。施工时对接地钢筋顶部用焊接钢筋头标识，便于检查。
4、所有接地钢筋间的连接物应保证焊接质量，钻孔桩接地钢筋与承台结构钢筋网、承台接地钢筋与墩顶接地端子用两根贯通钢筋连接，承台、墩身内每个接点均加16cm“L”筋焊接连接。所有接地钢筋之间焊接时，双面搭接焊焊缝长度不小于100mm，单面焊焊缝长度不小于200mm，焊缝厚度不小于4mm（结构钢筋连接焊接长度还应满足 钢筋焊接的规范要求）。

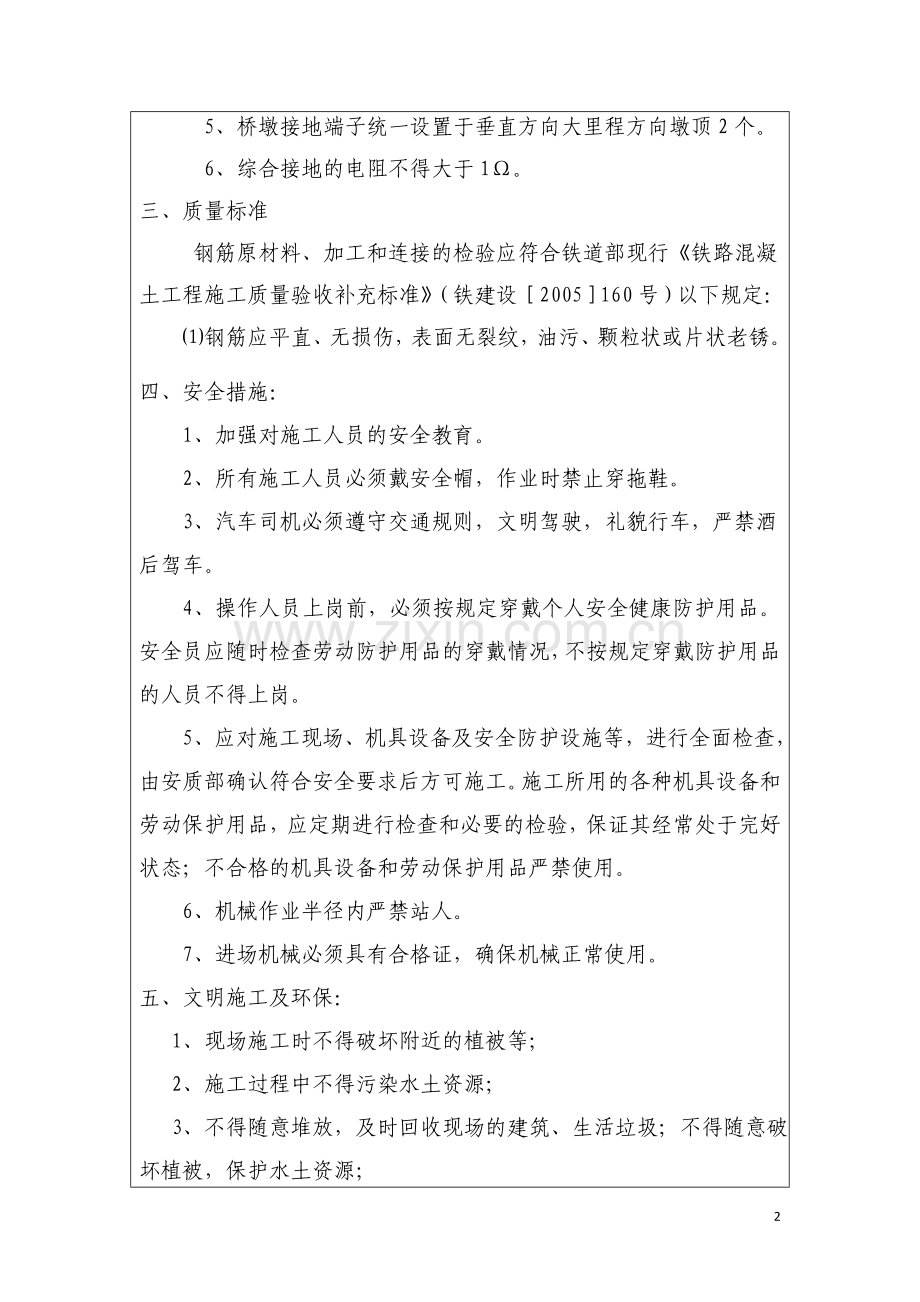

5、桥墩接地端子统一设置于垂直方向大里程方向墩顶2个。
6、综合接地的电阻不得大于1Ω。
三、质量标准
钢筋原材料、加工和连接的检验应符合铁道部现行《铁路混凝土工程施工质量验收补充标准》（铁建设［2005］160号）以下规定：
⑴钢筋应平直、无损伤，表面无裂纹，油污、颗粒状或片状老锈。
四、安全措施：
1、加强对施工人员的安全教育。
2、所有施工人员必须戴安全帽，作业时禁止穿拖鞋。
3、汽车司机必须遵守交通规则，文明驾驶，礼貌行车，严禁酒
后驾车。
4、操作人员上岗前，必须按规定穿戴个人安全健康防护用品。安全员应随时检查劳动防护用品的穿戴情况，不按规定穿戴防护用品的人员不得上岗。
5、应对施工现场、机具设备及安全防护设施等，进行全面检查，由安质部确认符合安全要求后方可施工。施工所用的各种机具设备和劳动保护用品，应定期进行检查和必要的检验，保证其经常处于完好状态；不合格的机具设备和劳动保护用品严禁使用。
6、机械作业半径内严禁站人。
7、进场机械必须具有合格证，确保机械正常使用。
五、文明施工及环保：
1、现场施工时不得破坏附近的植被等；
2、施工过程中不得污染水土资源；
3、不得随意堆放，及时回收现场的建筑、生活垃圾；不得随意破坏植被，保护水土资源；
4、必须按照项目队下达的生产计划进行组织安排，保证项目队生产计划的完成。
5、若有不详，请及时与工程部联系。
五、附图：

n
图5（此为通用图之外增加的部分）

6

交底： 复核： 接收：
