机电安装水电施工程序及试验记录.docx

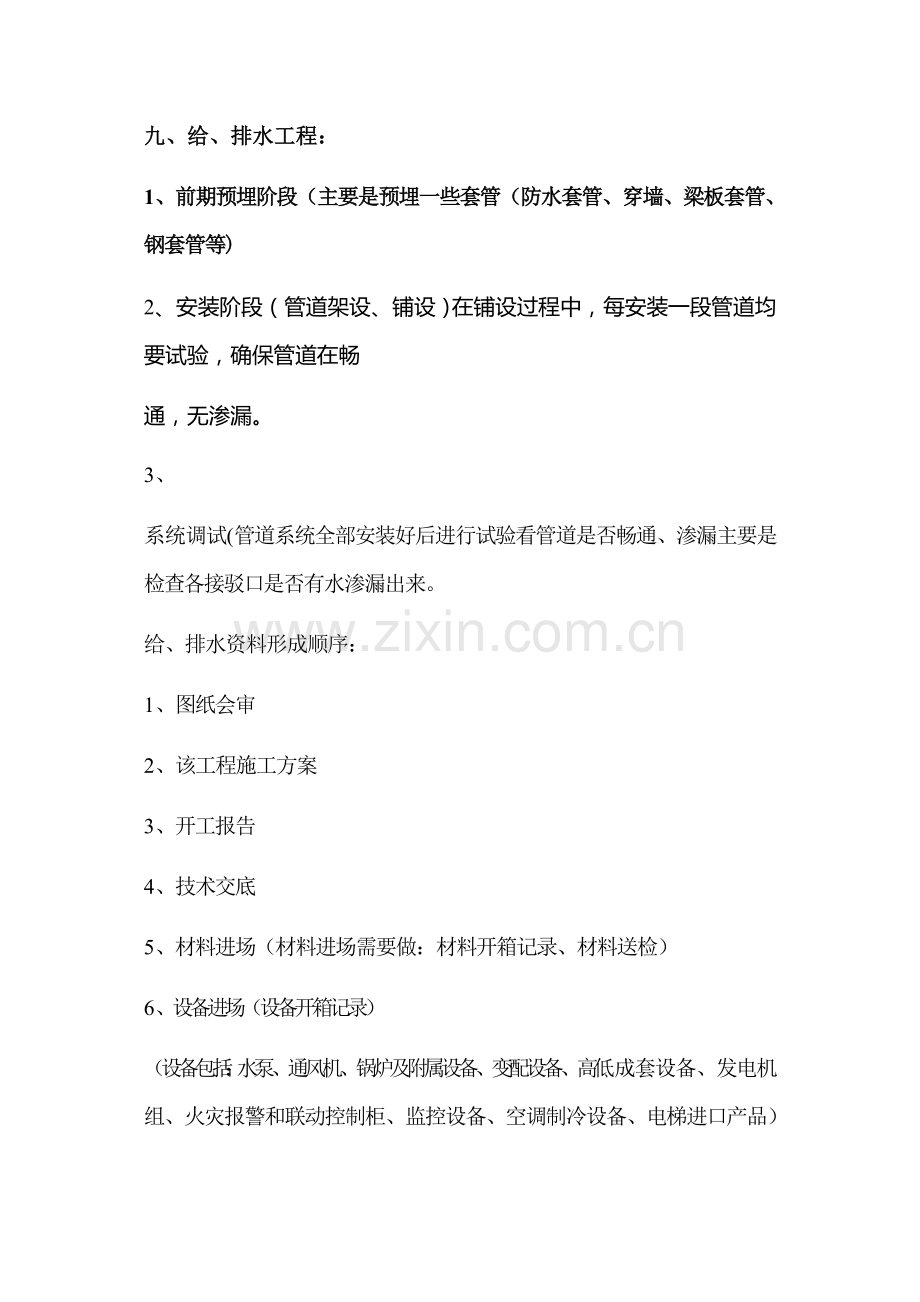

九、给、排水工程：
1、前期预埋阶段（主要是预埋一些套管（防水套管、穿墙、梁板套管、钢套管等)
2、安装阶段（管道架设、铺设）在铺设过程中，每安装一段管道均要试验，确保管道在畅
通，无渗漏。
3、
系统调试(管道系统全部安装好后进行试验看管道是否畅通、渗漏主要是检查各接驳口是否有水渗漏出来。
给、排水资料形成顺序：
1、图纸会审
2、该工程施工方案
3、开工报告
4、技术交底
5、材料进场（材料进场需要做：材料开箱记录、材料送检）
6、设备进场（设备开箱记录）
（设备包括：水泵、通风机、锅炉及附属设备、变配设备、高低成套设备、发电机组、火灾报警和联动控制柜、监控设备、空调制冷设备、电梯进口产品）

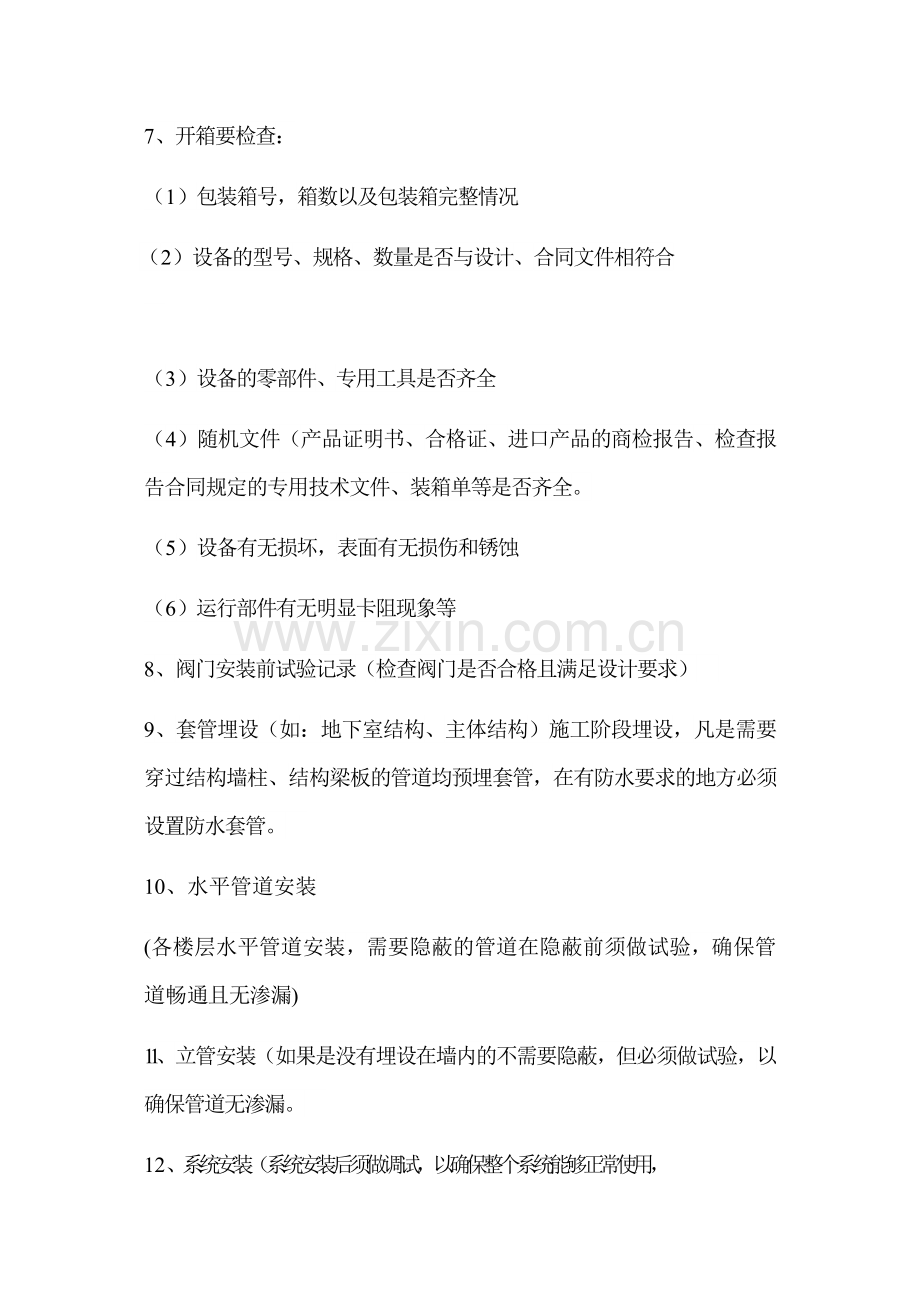

7、开箱要检查：
（1）包装箱号，箱数以及包装箱完整情况
（2）设备的型号、规格、数量是否与设计、合同文件相符合

（3）设备的零部件、专用工具是否齐全
（4）随机文件（产品证明书、合格证、进口产品的商检报告、检查报告合同规定的专用技术文件、装箱单等是否齐全。
（5）设备有无损坏，表面有无损伤和锈蚀
（6）运行部件有无明显卡阻现象等
8、阀门安装前试验记录（检查阀门是否合格且满足设计要求）
9、套管埋设（如：地下室结构、主体结构）施工阶段埋设，凡是需要穿过结构墙柱、结构梁板的管道均预埋套管，在有防水要求的地方必须设置防水套管。
10、水平管道安装
(各楼层水平管道安装，需要隐蔽的管道在隐蔽前须做试验，确保管道畅通且无渗漏)
11、立管安装（如果是没有埋设在墙内的不需要隐蔽，但必须做试验，以确保管道无渗漏。
12、系统安装（系统安装后须做调试，以确保整个系统能够正常使用，
检查立管和水平管各接驳口是否有无渗漏

给、排水具体做的资料表格
1、阀门安装前试验：阀门（配件）安装前外观检查/密封性能水压试验记录
2、套管安装、隐蔽工程验收记录

3、 给水管道安装：
（1）室外：室外给水管道安装工程检验批质量验收记录、埋地管线施工放线测量记录、埋地管线沟槽开挖复验记录、管道系统水压试验记录、
给水管道系统通水试验记录、
管道冲洗
验收记录、生活给水/直饮水、游泳池水系统消毒记录、室外给水管沟及井室工程检验批质量验收记录、管线警示标识装置施工记录
（2）室内：室内给水管道及配件安装工程检验批质量验收记录、系统管道（设备、部件、配件）压力验收记录、（此表适用于每层管道敷设）
、管道系统水压试验记录（本表适用于整个系统安装好后做好的水压试验）
、给水系统通水试验、塑料管道熔接质量检查记录、管道系统安装质量检查记录、管道冲洗记录、生活水/直饮水/游泳池水系统消毒记录
（3）设备安装（水泵）：设备安装检查（测量）记录、设备基础（机架）复验记录、离心式水泵安装记录、水泵试运转记录
4、排水：
（1）室外：埋地管线施工放线测量记录、埋地管线沟槽开挖复验记录、室内
/室外排水系统管道坡度测量记录、室外排水管道灌水/通水试验记录、埋地线管（设备、配件）防腐施工质量检查记录、室外排水管道安装工程检验批质量验收记录、室外排水管沟及井池工程检验批质量验收记录、隐蔽工程质量验收记录、管线警示、标识装置施工记录。
（2）室内：埋地管线(设备、配件)防腐施工质量检查记录、室内/室外排水系统管道坡度测量记录、隐蔽工程质量验收记录、室内排水管道灌水/通水试验记录、室内排水管道通球试验记录、室内排水管道及配件工程检验批质量记录。
5、卫生器具：卫生满水和通水试验记录、卫生器具及给水配件安装工程检验批质量记录、卫生器具排水管道安装工程检验批质量验收记录
6、水箱：（注意：水箱属于给水配件）
密封水箱（灌）水压试验记录、水箱满水试验记录
给水施工工序：
预埋套管→立管安装→配件安装→水平管安装→接通水表井→系统调试
排水施工工序：
预埋套管→立管安装→配件安装→水管安装→连接室外井池→系统试验

十、建筑电气工程
 前期预埋线管、线盒→装配电箱→穿线→装开关插座→电气设备暗转→电气设备检测→电气设备试运行。
注：任何完成的线路及各项系统都要做好测试：电阻测试、绝缘测试、漏电测试
1、 线管、线盒敷设：
室外线管:1、埋地线管施工放线测量记录
2、 埋地线管沟槽开挖复验记录
3、 金属/金属复合材料管道连接质量检查记录
4、  埋地管线（设备、配件）防腐施工质量检查记录
5、电气/防雷/其他装置接地电阻测试记录（金属套管）
6、 电气配管埋设隐蔽工程验收记录
7、 电线导管、电缆穿管和线敷放线工程检验批质量记录（III）
8、 管线警示标识装置施工记录
室内套管暗敷：
1、 金属/金属复合材料管道连接质量检查记录
2、 电气/防雷/其他装置接地电阻测试记录
3、电线导管、电缆穿管和线槽敷线工程质量验收记录（II）
4、 电气配管埋设隐蔽工程验收记录
室内穿线：
1 电缆敷设记录
2、电气线路（设备、装置、器具）绝缘电阻测试记录
3、电线、电缆穿管和线槽敷线工程检验批质量验收记录
4、隐蔽工程质量验收记录（隐蔽电线规格、材质、厂家、数量）
室外电缆敷设：
1、 直埋电缆隐蔽敷设记录
2、电线、电缆穿管和线槽敷线工程检验批记录
3、 电气线路（设备、装置、器具）绝缘电阻测试记录
4、 电缆头制作、接线盒线路绝缘测试检验批质量验收记录
开关插座：
1、 电气/防雷/其他装置接地电阻测试记录
2、 开关插座风扇安装工程检验批质量验收记录
3、设备（组件、器具、部件、单元、装置）单体调式记录

照明配电箱：
1、 电气/防雷/其他装置接地电阻测试记录
2、漏电保护装置测试记录
3、 供配电线路绝缘电阻测试记录
4、 成套配电柜、控制柜（屏、台）和动力照明配点箱（盘）安装工程检验批质量验收记录(III)(照明配电箱（盘）专页)
普通灯具安装：
1、普通灯具安装工程检验批质量验收记录
2、专用灯具安装工程检验批质量验收记录
3、大型灯具悬吊（固定）装置牢固性验收记录（重量大于3KG）
送电：
1、 电气装置懂点检查验收记录
照明试运行：（电气照明系统安装完成后）
1、 电气照明系统全负荷通电运行试验记录（一）～（四）
2、 建筑物照明通电试运行检验批质量验收记录
UPS安装：
3、 不间断电源（UPS）/应急电源（EPS）机组（供电系统）
空载运行调试记录（一）～（三）
4、 不间断电源（UPS）/应急电源（EPS）供电系统自动投入/切换连锁控制调试记录

5、 不间断电源安装工程检验批质量验收记录
6、 绝缘电阻测试记录
7、 重复接地电阻测试记录
发电机组： 柴油发电机（运行交接试验前）静态，测试记录（含绝缘电阻测试记录）柴油发电机组空载/负载连续运行交换试验记录
