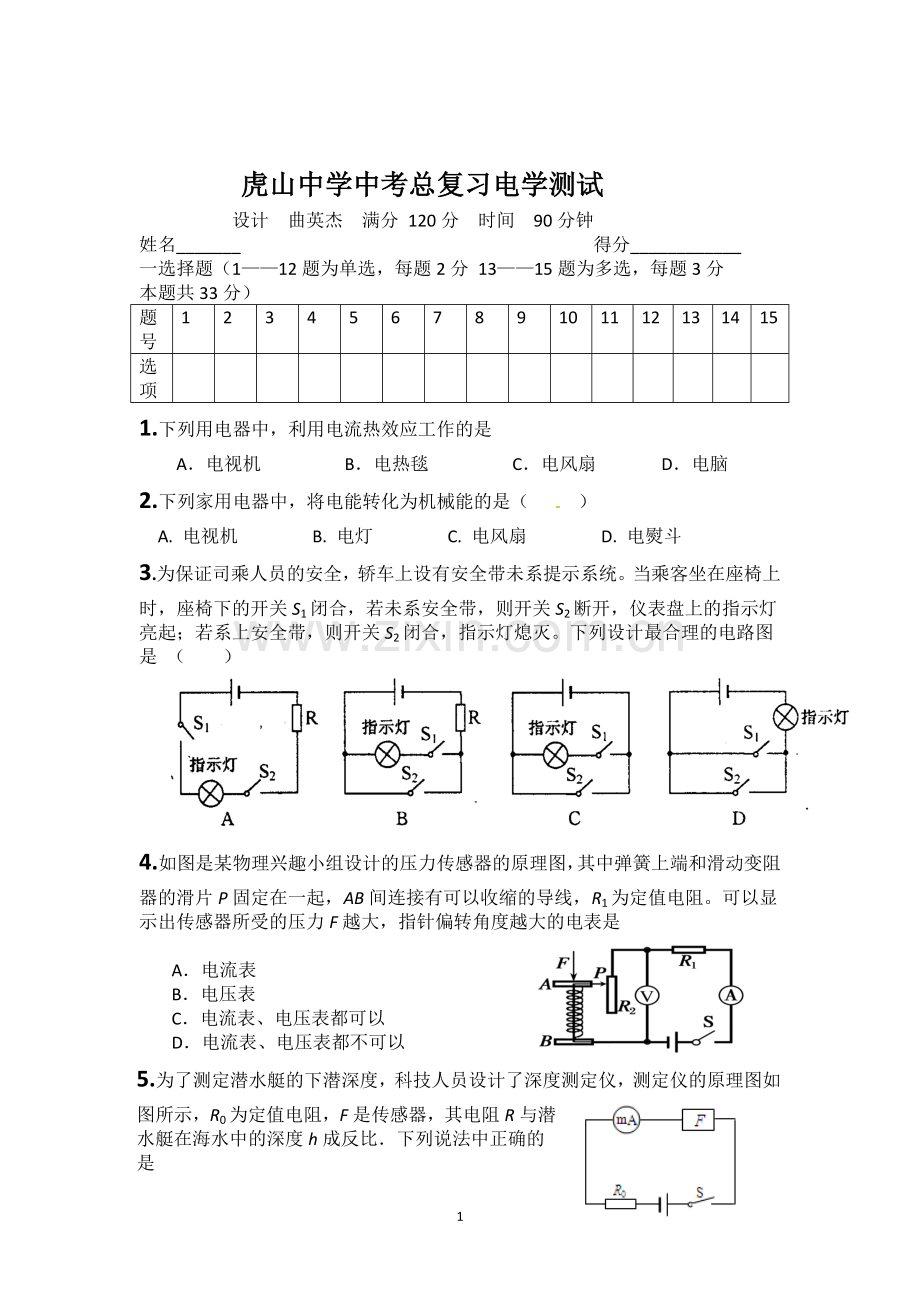

虎山中学中考总复习电学测试
设计 曲英杰 满分 120分 时间 90分钟
姓名_______ 得分____________
一选择题（1——12题为单选，每题2分 13——15题为多选，每题3分
本题共33分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
选项

1.下列用电器中，利用电流热效应工作的是
A．电视机 B．电热毯 C．电风扇 D．电脑
2.下列家用电器中，将电能转化为机械能的是（ ）
A. 电视机 B. 电灯 C. 电风扇 D. 电熨斗
3.为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是 （ ）

4.如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是

A．电流表
B．电压表
C．电流表、电压表都可以
D．电流表、电压表都不可以
5.为了测定潜水艇的下潜深度，科技人员设计了深度测定仪，测定仪的原理图如图所示，R0为定值电阻，F是传感器，其电阻R与潜水艇在海水中的深度h成反比．下列说法中正确的是

A．电流表示数与潜水艇所在的深度成反比
B．电流表示数与潜水艇所在的深度成正比
C．潜水艇水平航行时，电流表示数变大
D．潜水艇缓慢上浮时，电流表示数变小
6 如图所示，电源电压保持不变，只闭合开关S１，灯泡Ｌ正常发光，再闭合
A．电流表示数变大，灯炮Ｌ变亮
B．电流表示数变大，灯泡Ｌ亮度不变
C．电流表示数不变，灯泡Ｌ亮度不变
D．灯泡Ｌ的额定功率变大
7.在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是

A、灯亮，电铃响
B、灯亮，电铃不响
C、灯不亮，电铃不响
D、灯不亮，电铃响

8.图5所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是
火线
零线
保险丝
图5
A．
9.现有两个电阻R1、R2，且R1>R2，则下图中总阻值最小的是

10.如图9所示的电路中，闭合开关S后，电流表A1的示数为0.2A，电流表A2的示数为 0.8A，此时，电阻R1和R2消耗的功率之比是

A．1：3
B．3：1
C．1：4
图9
D．4：1
11. 如图9所示是电阻甲和乙的U-I图象，下列说法正确的是
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W

12从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的

A．电压表示数不变
B．电压表示数越大
C．通过传感器的电流越小
D．传感器两端的电压越大
13下列说法正确的是
A．验电器的金属片能够张开是因为同种电荷互相排斥
B．带正电的物体能够吸引的物体一定带负电
C．电荷的单位是库仑
D．导体就是能够导电的物体，绝缘体就是不能导电的物体
14关于电阻下列说法正确的是
 A．导体的电阻越大，导体对电流的阻碍作用就越大
 B．导体的电阻越大，接入电路中产生的热量就一定越多
 C．导体的电阻与导体两端的电压和通过导体的电流的多少无关
 D．家庭电路中使用的电热锅的额定功率越大，发热板的电阻就越小

15在如图的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是
A．灯泡L2的灯座接触不良 　　
B．灯泡Ll的灯丝断了 　
C．两个灯泡都断路 　　
D．灯泡L2的灯丝断了
二填空题（每空1分，共31分）
16就导电性能来说，金属的导电性能一般比非金属 （选填“强或弱）；有些元素如硅、锗等的导电性能介于金属和非金属之间，常称作 。某些物质在温度极低时，电阻会变成零，这就是 现象
17.如图9所示是太阳能LED照明路灯。它主要由太阳能电池板、LED灯头等＿＿＿能源（填“一次”或“二次”）、清洁无污染，
它是在太阳内部，氢原子核发生 （填“裂变”或“聚变”），
释放出的核能。

18 图11是关于电阻A、B的I－U图像。由图可知，电阻值较大的
电阻是＿＿＿＿＿＿Ω。若将A、B两电阻　并联后接在电压为2V的电源两端，则并联电路干路中的电流是＿＿＿＿＿＿A，此时电路总电阻值是＿＿＿＿＿＿Ω。
19如图7所示的电路中，R2的阻值为3Ω。闭合开关之后，电压表的示数为6Ⅴ，电流表的示数为1A，则R1=____Ω，电源的电压为____Ⅴ；如果断开开关，电压表的读数是____Ⅴ。
图3

20小华同学用导线绕在铁钉上，接入如图所示的电路中，制成了一个 。闭合开关S，小磁针静止时左端应为 极，当滑动变阻器的滑片P向左移动时，它的磁性将 。
21如右图所示的是生活中常用的电度表，它是用来计量用电器消耗 (选填“电能”或“电功率”)的,它的示数是 kW•h。
22一节干电池的电压为__________伏。家庭电路中，电冰与电视机是__________的（选填“串联”或“并联”），家中电灯工作时将__________能转化为光能。
23 有一种亮度可以调节的小台灯，其电路如图8甲。电源电压为24Ⅴ，
灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图8。当灯泡正常发光时，灯丝的电阻为 Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是 Ⅴ，滑动变阻器R连人电路的阻值是 Ω。
24如右图所示，是发光二级管的示意图。当电流从较长的接线脚
流入时，发光二极管中有电流通过，使其发光；如果电流从
较短接线脚流入，电流处于__________（选填“短路”或
“开路”）状态，这说明发光二极管具有__________导电性。
25 如图11所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为______；司机所拨动的这根横杆就相当于电路中的_______。
26电磁感应现象是英国物理学家 首先发现的．探究这个现象应选用如图6中 (填“甲”或“乙”)所示的装置进行实验．在这个现象中感应电流的方向与 的方向和磁感应线方向有关．利用电磁感应现象可以制成 ，实现机械能转化为____能．甲
图6
-
N
P
+
S
乙

27．如图5的装置可用来定性研究 定律。将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和 相同，通过温度计示数的变化可以比较 的多
三 作图题（每题4分，共8分）
28下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
29按照下图所示的电路图将实物元件连成电路。

四 简答题（每题3分，共6分）
30为什么通电后的电炉丝热得发红，而与它连接的铜导线却不怎么发热？

31 一位电视记者在讲到某工厂上半年共节约电5000kwh的时候，手举一只理发用电吹风机时：“我这只电吹风是500瓦的，也就是0.5千瓦，这个厂节省的电力可以开动10000个这样的电吹风。”这位记者错在哪里？如果你是记者，该怎样进行新闻报导？

五 实验题（32题8分，33题7分，34题5分，共20分）
32.小明利用下图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。他使用的器材有：两节干电池，阻值为5Ω（R1）、10Ω（R2）、20Ω（R3）的定值电阻、“15Ω　lA”的滑动变阻器、电流表、电压表和开关各一只，导线若干。

（1）根据图甲所示的电路，用笔画线代替导线，将图乙中的实物连成实验电路。
（2）电路中滑动变阻器的作用是 。__________________________
（3）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数。
①小明将用R2替换R1接入电路，接下来他应该进行的操作是 _____________读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终超过1.5V。经检查，电路连接无误，各元件均完好。请你帮他找出一种可能的原因 __________________________
______________________________________________________
③在不改变电路和器材的前提下，针对②中的问题，怎样改进该实验，请写出你的办法：_____________________________________.
33在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图17中的实物电路连接完整。
（2）当小明同学按要求将图17电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图18甲所示）为＿＿＿A，电压表示数（如图18乙所示）为＿＿＿＿V。若他想测量小灯泡的额定功率，应将图17中变阻器滑片P向＿＿＿＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。
（3）另一组的小红同学在连线时，不小心将线接错了，开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是
。

34在“探究感应电流的产生”的实验中。小颖同学的四次实验情况分别如图17所示。

（1）有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流。”你认
为他的说法对吗?____，图____可支持你的结论。
（2）为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。
A．根据图甲和图乙的实验现象可以得出结论：
。
B．根据图乙和图丁的实验现象可以得出结论：
。
(3)从能量的角度来分析，感应电流的产生过程是______能转化为电能。
六 计算题(35题10分，36题12分，共22分)
35一个家用电灯泡“220V；100w”，问它正常工作时的电流？电阻？
工作1.5h消耗多少电能？如果电压降到了110V，这时它的实际功率是多少？

如图所示是一盏家庭调光灯模型的电路图，其中，灯泡标有：6V,3W的字样，当开关接到a时，小灯泡正常发光；接b时，灯泡的实际电功率为 0.75w；假定灯丝的电阻不变，求；
1 小灯泡正常工作的阻值
2 R1的阻值
R111
3接b时，整个电路5min消耗的电能
R2
aa
