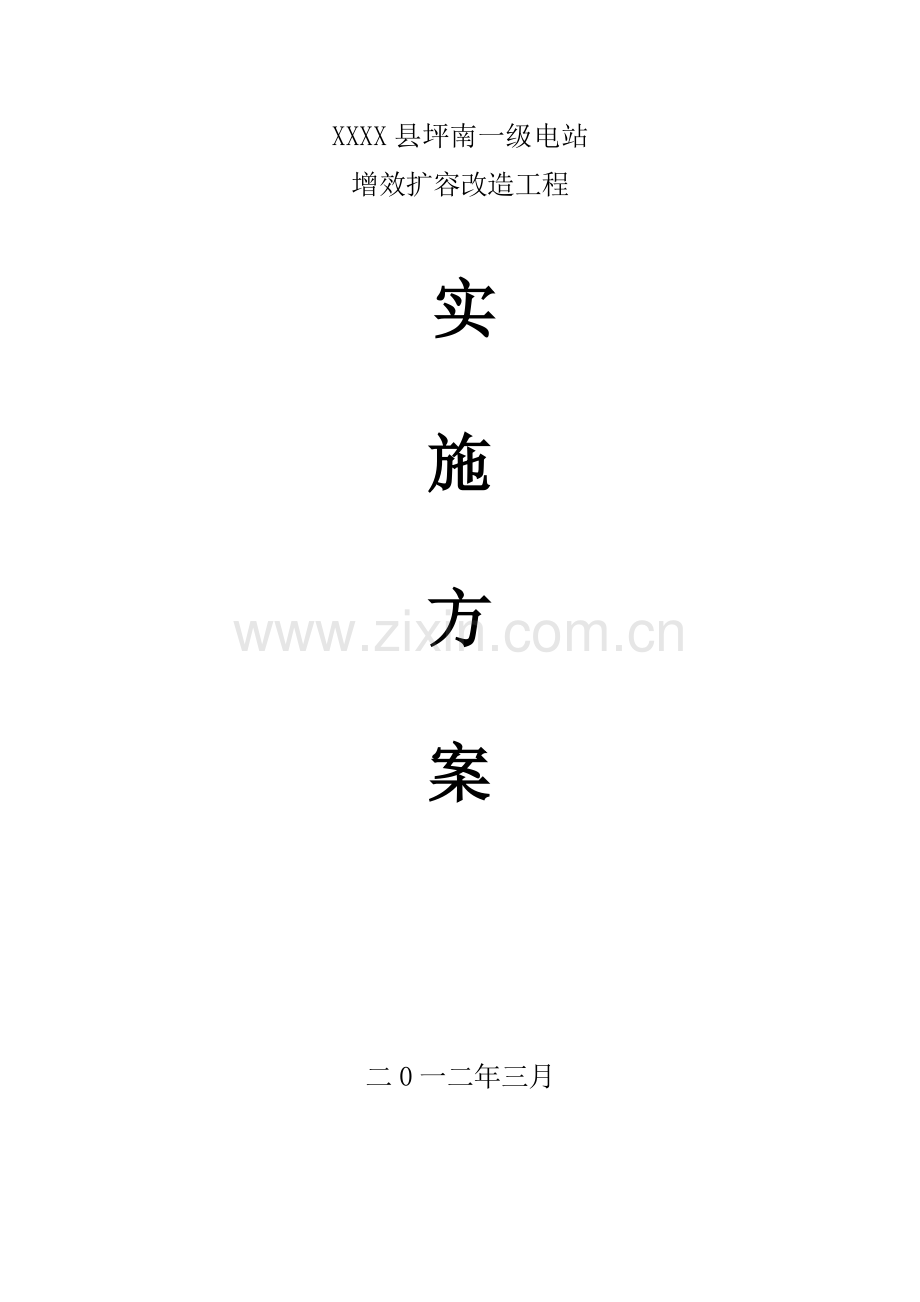

XXXX县坪南一级电站 增效扩容改造工程 实 施 方 案 二0一二年三月 目 录 XXXX县XXXX一级电站 增效扩容改造工程实施方案 XXX县XXX一级电站增效扩容改造工程于2011年8月经XXX县水务局农村电气化中心核实认定,委托重庆三峡水电勘察设计研究院进行初步设计,并于2011年11月完成初步设计报告。XXX县水务局、XXX县财政局以XXXX水务[2011]XXX号文批复,属农村水电增效扩容改造工程。由XXX县XXX乡电站为项目业主负责组织实施的社会效益和经济效益都十分明显的可行性项目。现我站根据项目现状和农村增效扩容要求编制了本《实施方案》,在工程建设管理中用于指导工程的建设内容和程序、工程监督、资金管理、工程验收等具体工作,所以该《实施方案》对于工程施工建设具有十分重要的意义。 一、项目的基本情况 XXX县XXX一级电站属于XXX县XXX镇镇属企业。XXX一级电站位于XXX县XXX镇境内。距XXX县城约64km,电站取水水源为猫子山脚下一较大山泉。取水坝位于XXX镇XXX村1社的鱼夹岩,设计水头180m,设计引用流量0.197m3/s,装机1×250kw。工程于1975年开工建设,于1978年竣工投产运行。近五年平均发电量约100.13万Kw.h,年利用小时达4005h左右。电站采用发变压组单元接线。大多设备从投运发电至今已运行33年,设备陈旧、老化严重、效率低下、损耗量大,无备件更换,不仅严重影响设备的安全运行,而且造成电站效益降低,加之弃水量大,水资源利用率低,急需技术改造,扩容增效。 XXX一级电站是无调节引水式径流电站,工程开发的主要任务是水能发电,无其它综合利用要求。2011年8月~9月,设计单位技术人员对工程现场进行了踏勘,对坝区、明渠、前池、压力管道和厂区进行了实地勘察,并对机电设备进行了现场测试。结合业主及增效扩容工程的要求,主要对电站水文,坝体的稳定性,明渠的过流能力,前池的稳定性、容积,压力管道过流能力及镇支墩的稳定性,电站装机进行了分析。按照水电工程初步设计编制规程于2011年11月完成了初步设计报告。XXX一电站系引水式径流电站,XX一级电站从1978年建成运行至今。该站建设容量是根据当时当地的用电情况及资金状况以及其他因素确定的。受引水渠来水影响,受当时当地的用电情况及资金状况以及其他因素,装机过小。近几年来,机组运行温度较高,机组噪声较大,厂内一二次设备故障时有发生,报告认为XXX一级电站工程区域构造稳定,工程地质条件基本清楚,自然条件较好,建设环境较优越,技术简单可行,施工工期较短,具有较好的经济效益和社会效益,是XXX县地方电力建设的重要电源点。电站设计引用流量0.22m3/s,设计水头180m,装机容量320kw(即由原1×250kw扩建至1×320kw),年平均发电量为123万kw.h,年利用小时3844h。属Ⅴ等小(2)型工程。 二、改造的主要内容 1、取水建筑物改造 XXX一级电站拦河坝主坝位于万良村1社的鱼夹岩,由重力坝、取水口、消力池组成。重力坝由溢流坝段、取水口段组成。由于电站装机扩容后引用流量由原设计的0.197m3/s增加至0.22m3/s,根据对现状取水能力及坝体稳定复核计算得知,现状取水能力满足电站扩机要求;坝体稳定性满足要求。主坝取水枢纽结构稳定,取水能力满足增效扩容要求,溢流坝段长3.5m,最大坝高1.3m,坝顶宽1.1m。主坝迎水面为M7.5浆砌条石,主坝下游面为M7.5浆砌条石,坝心为C15埋石砼。拟对坝前进行清淤和对坝上游面浇筑40cm厚C20砼防渗,对坝溢流面表面局部损坏浇筑C25砼。对坝前进行清淤,主坝采用侧向取水方式,取水口断面1.1m×0.7m(高×宽),取水口底坡:1/100。坝址控制集雨面积12.3km2。 取水建筑物工程量见表2-1 表2-1 序号 工程或费用名称 单位 数量 备注 拦河坝工程 1 坝前清淤 砂卵石开挖 m3 175 2 C20砼浇筑 C20砼浇筑 m3 30 3 C25砼溢流面 C25砼溢流面 m3 91 2、引水系统改造 (1)明渠 引水建筑物布置在蔡家河左岸,长970m,为明渠联合隧洞引水,纵坡1/1000,断面为矩型,尺寸为0.8m×0.9m。由于电站装机扩容后引用流量由原设计的0.197m3/s增加至0.22m3/s,因此需对引水渠道进行复核。根据对现状取水能力复核计算得知,明渠现状取水能力0.42m3/s,满足电站扩机要求。但大部分明渠堵塞、损毁严重,需进行整修。拟对渠道加高。大部分明渠堵塞、损毁严重,需进行整修,由于引水系统运行时间较长,拟对渠道年久失修部分进行改造,主要对渠道及隧洞进行减糙处理。 改造后:引水建筑物长970m,断面为矩型(0.8m×0.9m)。过水流量0.42 m3/s,满足电站扩机要求。 (2)压力前池 压力前池位于蔡家沟河中游的杨林村1社,布置为地面开敞式前池。由扩散段、池身、进水室、冲沙孔、溢流堰等组成。冲沙孔、溢流堰位于池身右侧。前池池身宽4m,高4.5m,长15m,原压力前池总容积240m3,有效容积150m3。电站扩容后的引用流量从原设计的0.197m3/s增加至0.22m3/s,前池运行良好,由于明渠边墙加高,故本次设计对前池进行部分改造加固、防渗处理的同时对前池前墙加高处理。 (3)压力管道及管道槽镇、支墩 压力管道前接压力前池,后接厂房,顺山脊布置。管道全长255m,采用地面式压力钢管供水布置方案,原压力管道直径0.3m,引用流量由原设计的0.197m3/s增加至0.22m3/s。按《小型水电站机电设计手册-金属结构》(水利电力出版社)第十一章规定的钢管经济流速2.5~5.0m/s。结合《水力发电厂机电设计规范》(DL/T5186-2004)确定钢管直径。本工程选定管道流速3m/s,经计算过水能力为0.212m3/s,过水能力满足电站扩机要求。管道目前运行正常,有轻微锈蚀现象,未出现穿孔、漏水等现象。拟对镇、支墩加固,Φ300压力管道除锈处理 引水系统工程量见表2-2 表2-2 序号 工程或费用名称 单位 数量 备注 引水工程 1 明渠工程 M7.5浆砌块石护坎 m3 130 M7.5浆砌块石边墙 m3 150 M10浆抹面(2cm) m2 560 C20砼铺底 m3 124 2 隧洞工程 C20砼喷隧洞边墙(2cm) m2 100 C20砼喷拱顶边墙(2cm) m2 95 3 前池工程 C20砼开挖(溢流堰) m3 1 M7.5浆边墙(溢流堰) m3 125 M10浆抹面(2cm) m2 40 4 镇、支墩加固 管道槽土石方开挖 m3 60 C20砼 m3 72.6 5 压力管道修复 Φ300压力管道除锈 m 255 Φ300压力管道涂防锈漆 m 255 3、厂区建筑物 (1)主副厂房 电站厂址位于XXX镇坪南蔡家沟河中游的杨林村1社。长12m,宽7m,高5.1m,厂房结构形式为砖混结构。由于装机容量加大,机组设备型号变化,需对机组基础、尾水渠、电缆沟进行改造,并对厂房内外部进行修缮装饰。 机组基础采用C15砼砌块石及C20砼浇筑。尾水一道,长9m,宽0.6m,深1m。自水轮机坑引出厂房,尾水流量为0.2m3/s,自水轮机坑引出厂房,考虑到厂区有部分坡面积引入尾水道以及到达厂区洪水位时尾水道不形成有压暗渠,并便与工作,尾水箱涵为无压暗涵,采用C20砼钢筋砼箱形结构,壁厚0.4m。尾水渠出防洪堤进入河道处用C20砼浇筑0.7m厚消力坎。 电缆沟从发电机引入控制屏,断面0.8m×0.8m,边墙及底板采用0.2m厚 C20砼浇筑。盖板为6mm厚C25钢筋砼。 (2)升压站 升压站为户外式,布置在厂房后,长4m,宽3.2m,地坪高程480.4m。站内布置一台容量315KVA、型号为SJ3的变压器及1回10KV出线,现SJ3变压器是国家工信部明文淘汰的高耗能产品,绝缘老化,散热条件差,严重危及安全、稳定运行。由于电站装机容量增大,原主变不能满中送出要求,需更换主变压器,将原高能耗变压器更换为额定容量分别为400 KVA型号S11-400/10低能耗变压器,升压站位置不变,拟对基础及附属金属金具进行部分改造。 厂区建筑物工程量见表2-3 表2-3 序号 工程或费用名称 单位 数量 备注 一 厂房工程 1 主副厂房 外墙旧底铲除 m2 204 外墙打底 m2 204 外墙做墙漆 m2 204 内墙旧底铲除 m2 200 内墙打底 m2 200 内墙涂料 m2 200 地脚砖 m 34 卷帘门(1道)2.4×3m m2 1 地面水磨石 m2 40 琉璃(1道) m2 4 2 机组基础工程 C25砼桩基础开挖 m3 250 C25砼基础浇筑 m3 200 土石方回填 m3 80 3 电缆沟工程 土石方开挖 m3 120 M7.5浆砌边墙 m3 40 C20砼铺底 m3 20 M10抹面 m2 240 C25钢筋砼盖板 m3(砼) 102 Φ18钢筋 t 1.2 Φ8钢筋 t 1.05 4 尾水渠工程 M7.5浆砌块石拆除 m3 50 M7.5浆砌块石 m3 70 M10抹面(2cm) m2 72 C20砼铺底 m3 34 C25钢筋砼盖板 m3 42 Φ18钢筋 t 0.09 Φ8钢筋 t 0.02 5 办公楼 办公楼加层(第二层) m2 120 二 升压站工程 变台M7.5浆砌块石 m3 3 抹面 m2 17 10米电杆 根 2 横担(10米 80×80) 条 2 针瓶等金具 套 1 接地体 套 1 4、 机电设备改造 电站建设后大多设备从投运发电至今已运行33年,设备陈旧、老化严重、效率低下、损耗量大,该站大多设备均已接近或超过其正常使用寿命,且大部分设备属高耗能及淘汰产品,无备件更换,严重影响设备的安全运行。 增效扩容XXX一级电站,提高机组发电效率,可以充分利用流域水能资源,提高电站发电量。同时,通过更换机电设备,不但可以新增固定资产,提高设备完好率可以享受国家对设备技改的优惠政策。 (1)水轮发电机组 改造前: 设计水头:180m       设计流量:0.197m3/s 装机容量:1×250KW 平均发电量:100.13万KW·h 年平均利用小时:4005h    水轮机型号:CD26-W-65/1x75 发电机型号:TSW13-8两台 调速器:水轮机自带 改造后: 设计水头:180m       设计流量:0.22m3/s 装机容量:1×320KW 年平均发电量:123万KW·h 年平均利用小时:3844h    水轮机型号:CJA237-W-70/1×8 发电机型号:SFW320-W-8/850 控制屏:BKF-W-320/0.4 主闸阀:Z941H-25/DN300 (2)输变电 改造前: 变压器型号:SJ3 变压器容量:315KVA 改造后: 变压器型号:S11-400KVA-10.5/0.4KV 变压器容量:400KVA 5、工程总投资:初步设计工程总投资116万元。 三、项目建设实施主体 根据水利部《关于加强水电农村电气化县建设项目管理的通知》(水电[2006]XXX号)精神,XXX县XXXX一级电站为水电增效扩容改造工程实施主体: 1、项目建设实施主体: 建设项目单位:XXX县XXXX乡电站 施工承建单位: 施工监理单位:XXXXXX工程有限责任公司 2、工程项目技术和经济指标: ①建设起止年限:2012年3月 –2012年11月 ②建设规模:1×320KW ③工程总投资:117.51万元 四、项目建设进度 XXX县XXX一级电站农村水电增效扩容改造工程建设工期起止年限为2012年3月至2011年11月投产。电站各项工程建设项目进度如下: 1、厂  房: 建设工期:2012年6月至2012年9月 投  资:31.72万元 工程量及投资见表4-1 表4-1 序号 工程或费用名称 单位 数量 单价 (元) 合价 (万元) 厂房工程 31.72 1 主副厂房 1.14 外墙旧底铲除 m2 204 12 0.24 外墙打底 m2 204 2 0.04 外墙做墙漆 m2 204 6 0.12 内墙旧底铲除 m2 200 12 0.24 内墙打底 m2 200 2 0.04 内墙涂料 m2 200 6 0.12 地脚砖 m 34 15 0.05 卷帘门(1道)2.4×3m m2 1 900 0.09 地面水磨石 m2 40 28 0.11 琉璃(1道) m2 4 200 0.08 2 机组基础工程 8.26 C25砼桩基础开挖 m3 250 63.97 1.6 C25砼基础浇筑 m3 200 328.74 6.57 土石方回填 m3 80 11.21 0.09 3 电缆沟工程 7.45 土石方开挖 m3 120 56.86 0.68 M7.5浆砌边墙 m3 40 183.53 0.73 C20砼铺底 m3 20 313.45 0.63 M10抹面 m2 240 11.22 0.27 C25钢筋砼盖板 m3(砼) 102 333.94 3.41 Φ18钢筋 t 1.2 7704.61 0.92 Φ8钢筋 t 1.05 7704.61 0.81 4 尾水渠工程 4.06 M7.5浆砌块石拆除 m3 50 28.22 0.14 M7.5浆砌块石 m3 70 183.53 1.28 M10抹面(2cm) m2 72 11.22 0.08 C20砼铺底 m3 34 313.45 1.07 C25钢筋砼盖板 m3 42 333.94 1.4 Φ18钢筋 t 0.09 7704.61 0.07 Φ8钢筋 t 0.02 7704.61 0.02 5 办公楼 10.8 办公楼加层(第二层) m2 120 900 10.8 2、机组安装: 机组安装工期:2012年10月至2012年11月(含调试、机组试运行) 投  资:机电设备购置费37.47万元、设备安装费5万元 注:由于工程任务紧,机电设备在初设批复后,就进行了设备的招标采购工作,故本方案中机电设备购置费为实际发生费用。 机电设备及投资见表4-2 表4-2 序号 名称 规格型号 数量 单 价(万元) 总 价(万元) 报价单位 备注 1 水轮机 CJA237-W-70/1×8 1 16.16 16.16 重庆忠县三峡水电设备制造有限公司   2 水轮发电机 SFW320-W-8/850 1 14.342 14.342 重庆忠县三峡水电设备制造有限公司   3 发电机控制屏 BKF-W-320/0.4 1 4.545 4.545 重庆忠县三峡水电设备制造有限公司   4 主闸阀 Z941H-25/DN300 1 2.424 2.424 重庆忠县三峡水电设备制造有限公司     合计(万元) 37.471 3、升压站: 建设工期:2012年10月至2012年11月 投 资:0.24万元 工程量及投资见表4-3 表4-3 序号 工程或费用名称 单位 数量 单价 (元) 合价 (万元) 一 升压站工程 0.24 变台M7.5浆砌块石 m3 3 174.79 0.05 抹面 m2 17 11.22 0.02 10米电杆 根 2 500 0.1 横担(10米 80×80) 条 2 200 0.04 针瓶等金具 套 1 145 0.01 接地体 套 1 150 0.01 4、送出工程 设备安装工期:2012年10月至2012年11月 投资:设备购置费10.69万元 注:由于工程任务紧,机电设备在初设批复后,就进行了设备的招标采购工作,故本方案中机电设备购置费为实际发生费用。 设备及投资见表4-4 表4-4 序号 名称 规格型号 数量 单 价(万元) 总 价(万元) 报价单位 备注 1 主变 S11-400KVA-10.5/0.4KV 1 7.25 7.25 重庆丰中机电有限公司   2 跌落式熔断器 PRWG1-10F 100/200 3 0.09 0.27 重庆丰中机电有限公司   3 隔离开关 GW9-15KV-400-1000A 1 0.24 0.24 重庆丰中机电有限公司   4 避雷器 HY5WZ-17-45 3 0.06 0.18 重庆丰中机电有限公司   5 真空断路器 ZW8-12C 200A 1.25KA 1 2.75 2.75 重庆丰中机电有限公司   合 计(万元) 10.69 5、大  坝: 建设工期:2012年5月至2012年5月 投  资:4.65万元 工程量及投资见表4-5 表4-5 序号 工程或费用名称 单位 数量 单价 (元) 合价 (万元) 拦河坝工程 4.65 1 坝前清淤 0.6 砂卵石开挖 m3 175 34.26 0.6 2 C20砼浇筑 0.95 C20砼浇筑 m3 30 316.03 0.95 3 C25砼溢流面 3.1 C25砼溢流面 m3 91 340.63 3.1 6、引水工程: 建设工期2012年5月至2012年10月 投  资:16.69万元 工程量及投资见表4-6 表4-6 序号 工程或费用名称 单位 数量 单价 (元) 合价 (万元) 引水工程 16.69 1 明渠工程 9.67 M7.5浆砌块石护坎 m3 130 184.99 2.4 M7.5浆砌块石边墙 m3 150 183.53 2.75 M10浆抹面(2cm) m2 560 11.22 0.63 C20砼铺底 m3 124 313.45 3.89 2 隧洞工程 1.19 C20砼喷隧洞边墙(2cm) m2 100 61.18 0.61 C20砼喷拱顶边墙(2cm) m2 95 61.18 0.58 3 前池工程 2.34 C20砼开挖(溢流堰) m3 1 53.12 0.01 M7.5浆边墙(溢流堰) m3 125 183.53 2.29 M10浆抹面(2cm) m2 40 11.22 0.04 4 镇、支墩加固 2.64 管道槽土石方开挖 m3 60 63.25 0.38 C20砼 m3 72.6 311.51 2.26 5 压力管道修复 0.84 Φ300压力管道除锈 m 255 10 0.26 Φ300压力管道涂防锈漆 m 255 23 0.59 7、金属结构: 金属结构安装工期:2012年10月至2012年11月 投  资:0.53万元(含铝排电缆购买、制作及安装费) 8、 初步设计费:4.2万元 9、 概算编制费:0.55万元 10、监理费:3.23万元 11、竣工审计费:1.04万元 12、其他费用:1.5万元 五、项目的目标任务 XXXX县XXX一级电站是充分利用再生能源,脱贫致富和县电力负荷增长的需要,而且可以提高XXX山县的供电保障率,促进了XXX县的经济发展,促进了社会主义新农村建设。可进一步缓解系统电力供需矛盾,对当地经济的发展起到良好的带动作用。通过发展水电能源优势产业,除满足地方经济社会发展所需电力电量外,余电可成为商品上网销售,变水电能源优势为经济优势,增加地方经济收入,改变山区经济贫穷落后面貌。 六、资金筹措措施 XXXX县XXXXX一级电站农村水电增效扩容改造工程建设总投资117.51万元。为保障工程建设顺利进行,该电站资金筹措主要来源以下几个方面: 1、中央补助资金:42万元 2、地方补助资金: 51万 3、业主自筹: 24.51万元 共筹措资金:117.51万元 附件:1、慨算表(具有资质的单位编制) 17
