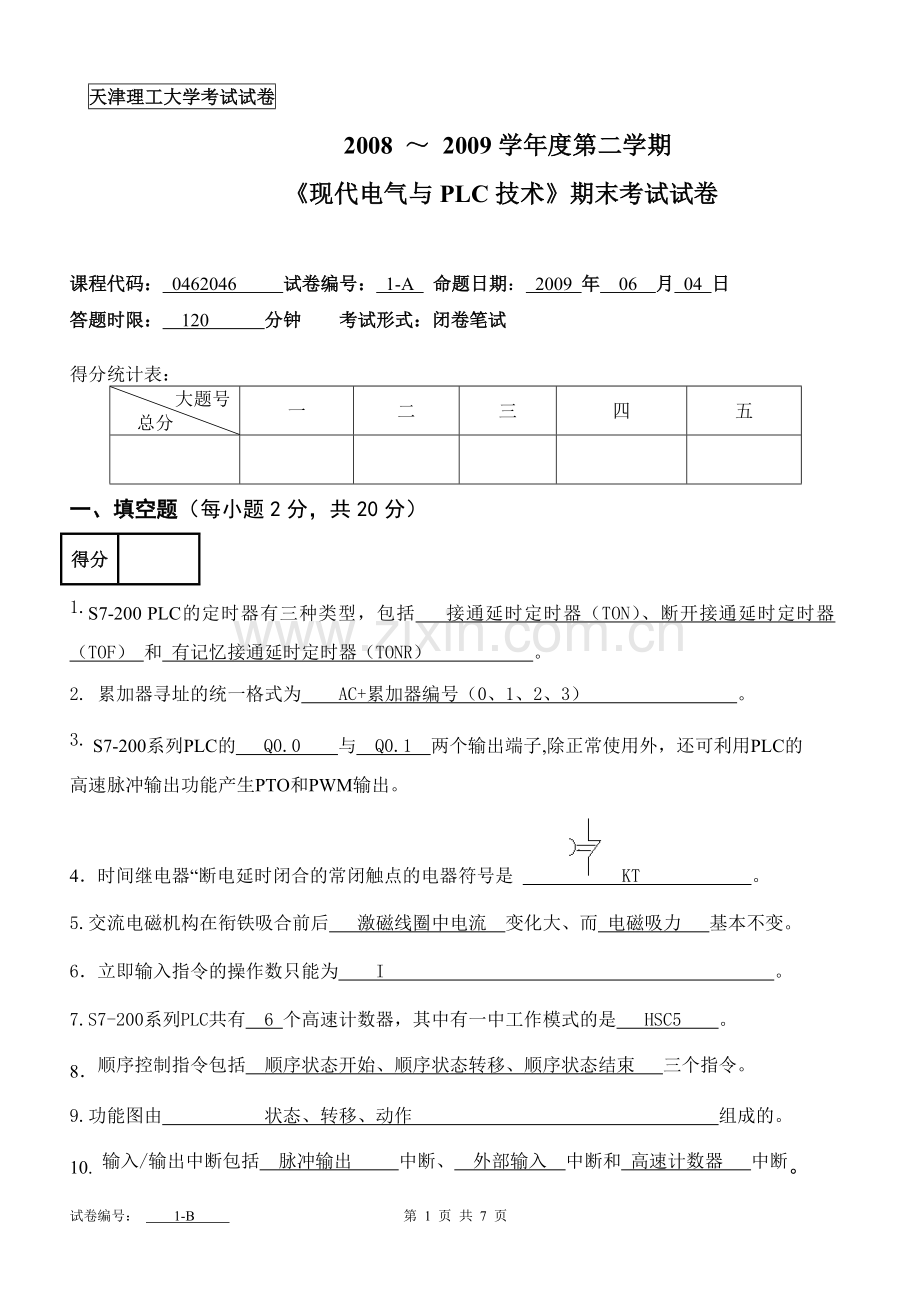

天津理工大学考试试卷
2008 ～ 2009学年度第二学期
《现代电气与PLC技术》期末考试试卷

课程代码： 0462046 试卷编号： 1-A 命题日期： 2009 年 06 月 04 日
答题时限： 120 分钟 考试形式：闭卷笔试

得分统计表：
大题号
总分
一
二
三
四
五

一、填空题（每小题2分，共20分）
得分

1.S7-200 PLC的定时器有三种类型，包括 接通延时定时器（TON）、断开接通延时定时器（TOF） 和 有记忆接通延时定时器（TONR） 。
2. 累加器寻址的统一格式为 AC+累加器编号（0、1、2、3） 。
3. S7-200系列PLC的 Q0.0 与 Q0.1 两个输出端子,除正常使用外，还可利用PLC的
高速脉冲输出功能产生PTO和PWM输出。
4．时间继电器“断电延时闭合的常闭触点的电器符号是 KT 。
5.交流电磁机构在衔铁吸合前后 激磁线圈中电流 变化大、而 电磁吸力 基本不变。
6．立即输入指令的操作数只能为 I 。
7.S7-200系列PLC共有 6 个高速计数器，其中有一中工作模式的是 HSC5 。
8．顺序控制指令包括 顺序状态开始、顺序状态转移、顺序状态结束 三个指令。
9.功能图由 状态、转移、动作 组成的。
10. 输入/输出中断包括 脉冲输出 中断、 外部输入 中断和 高速计数器 中断。
二、选择体（从四个选项中选出一个正确的，每小题1分，共10分）
得分

1. .HSC0的初始值寄存器是（ A ）。
A SMD38 B SMD48 C SMD58 D SMD138
2. 脉冲输出指令的操作码为（B）。
A PLUS B PLS C ATCH D DTCH
3. PLC的工作方式是（ D ）。
A 等待工作方式 B 中断工作方式 C 扫描工作方式 D 循环扫描工作方式
4. 顺序控制指令的操作对象（ A ）。
A. S B M C .SM D .T
5. CPU226型PLC本机I/O点数为（ C ）。
A.14输入/10输出 B.8输入/16输出 C.24输入/16 输出 D.14输入/16输出
6. 用来累计比CPU扫描速率还要快的事件的PLC内部的电器元件是（ A ）。
A 高速计数器 B 增计数器 C 减计数器 D 累加器
7. 表存数指令的功能是向表中增加一个数值，表中第一个数是（B ）。
A 要填进表中的数 B 最大填表数 C 实际填表数 D 表中已有的数值
8. 下列哪些属于双字寻址（ D ）。
A QW B V10 C IB0 D MD28
9. SM是哪个存储器的标识符（ D ）。
A 高速计数器 B 累加器 C.通用辅助寄存器 D. 特殊继电器
10 PID回路指令操作数TBL可寻址的寄存器为（ C ）。
A.I B.M C.V D.Q

三、简答题（每小题5分，共20分）
得分

1. 线圈电压为220V的交流接触器，误接入220V直流电源上；或线圈电压为220V直流接触器，误接入220V交流电源上，会产生什么后果 ？为什么？
答：若将交流接触器误接入直流电源上，交流接触器将烧毁；因阻抗减小，电流增大。
若将直流接触器误接入交流电源上，直流接触器将烧毁；因阻抗增大，电流减小，吸力不足，启动电流降不下去，此外还有涡流存在。

2. 简答熔断器、热继电器、温度继电器在电路中的作用？
答：熔断器在对电路或电动机起短路保护；
热继电器对电动机起过载保护；
温度继电器是对电动机起全热保护，即任何原因引起电动机温度升高都能起保护作用。

3. S7-200PLC主机中有哪些主要编程元件，列举10个以上，并回答PLC中软继电器的主要特点是什么？
答：输入继电器、输出继电器、通用辅助继电器、特殊标志继电器、变量存储器、局部变量存储器、顺序控制继电器、高速计数器、定时器、累加器、计数器等；
PLC中软继电器的主要特点为：它的触点可以无限次的使用。

4.请回答高速脉冲的输出方式分别是什么？如果使用高速脉冲输出功能时，PLC主机应选用什么类型的输出？
答：高速脉冲的输出方式分别：高速脉冲串输出PTO；宽度可调脉冲输出PWM。
如果使用高速脉冲输出功能时，PLC主机应选用晶体管输出类型。
四、PLC程序设计题
（编程方法不限，但用功能图编程，必须转化成梯形图，20分）
得分

有一工业洗衣机,其工作过程如下：
1） 按启动按钮后，给水阀就开始进水；
2） 当水加到一定位置，水满传感器动作，就停止给水；
3） 然后波轮开始正转10分钟后又反转10分钟，（波轮由电动机带动）；
4） 出水阀动作，开始出水；
5） 出水10分钟后停止出水，同时发出电铃报警。
6） 按停止按钮，电铃停止报警，并结束整个过程。
所选择主机的型号如下图所示，请先建立I/O表，然后画出PLC的端子接线图并编制PLC程序。
答：1）PLC I/O表
输入点
输出点
名称
I/O地址
名称
I/O地址
启动按钮（SF1）
I0.0
进水电磁阀(MB1)
Q0.0
停止按钮（SF2）
I0.1
波轮正转接触器(QA1)
Q0.1
水满传感器（BG1）
I0.2
波轮反转接触器(QA2)
Q0.2

出进水电磁阀(MB2)
Q0.3

电铃(PG)
Q0.4
2）PLC端子接线图

3）PLC梯形图

注：答案不为一
五、电气控制线路分析及设计题（每小题15分，共计30分）
1．按下启动按钮第一台电动机启动，每隔3秒钟顺序启动剩余两台电动机；按下停止按钮，第三台电动机立刻停止运行，剩余两台电动机延时3秒全部停止运行，试设计控制电路。
答：所设计的控制电路图如下：

注：以上所用的电器元件均可使用新的图形符号和文字符号。
2．如下图所示电路，能否实现正反转功能？该电路存在一些不足，试从电气控制的保护和易操作性等方面加以改进。

a.改进前 b.改进后

答：该电路能够控制电动机正反转。
存在不足：
1、正反转电路无自锁功能，如果QA1线圈得电，电动机在正转时，操作者不小心按下SF3反向启动按钮，将造成电动机相间短路的严重故障。
2、操作烦琐，如果QA1线圈得电，电动机在正转时，要想改变电动机运转方向必须首先按下停止按钮SF1后，才允许按下SF3反向启动按钮。
改后的电路如上图b。
