安捷伦扫频仪路测步骤
及软件设置方法

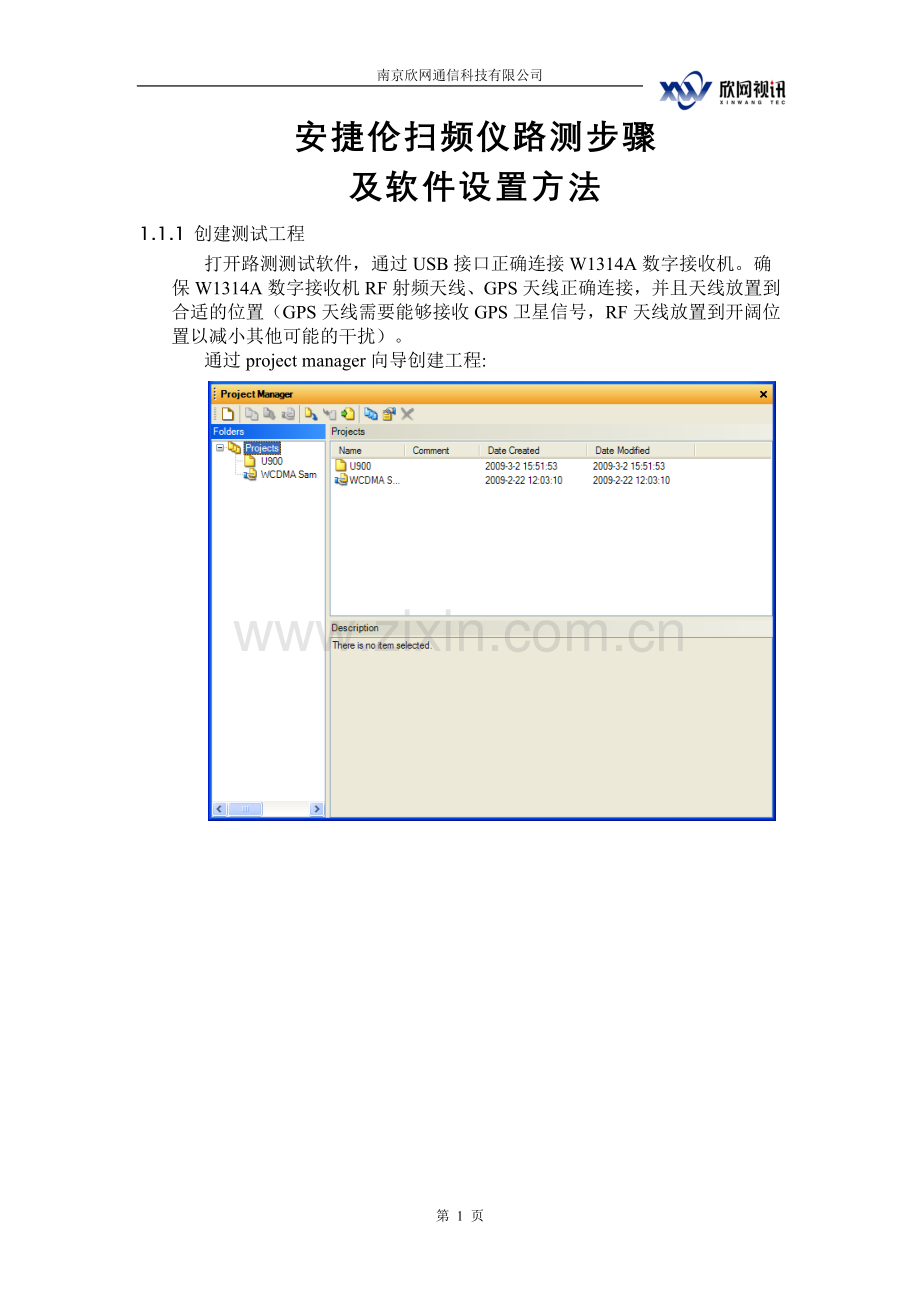

1.1.1 创建测试工程
打开路测测试软件，通过USB接口正确连接W1314A数字接收机。确保W1314A数字接收机RF射频天线、GPS天线正确连接，并且天线放置到合适的位置（GPS天线需要能够接收GPS卫星信号，RF天线放置到开阔位置以减小其他可能的干扰）。
通过project manager向导创建工程:

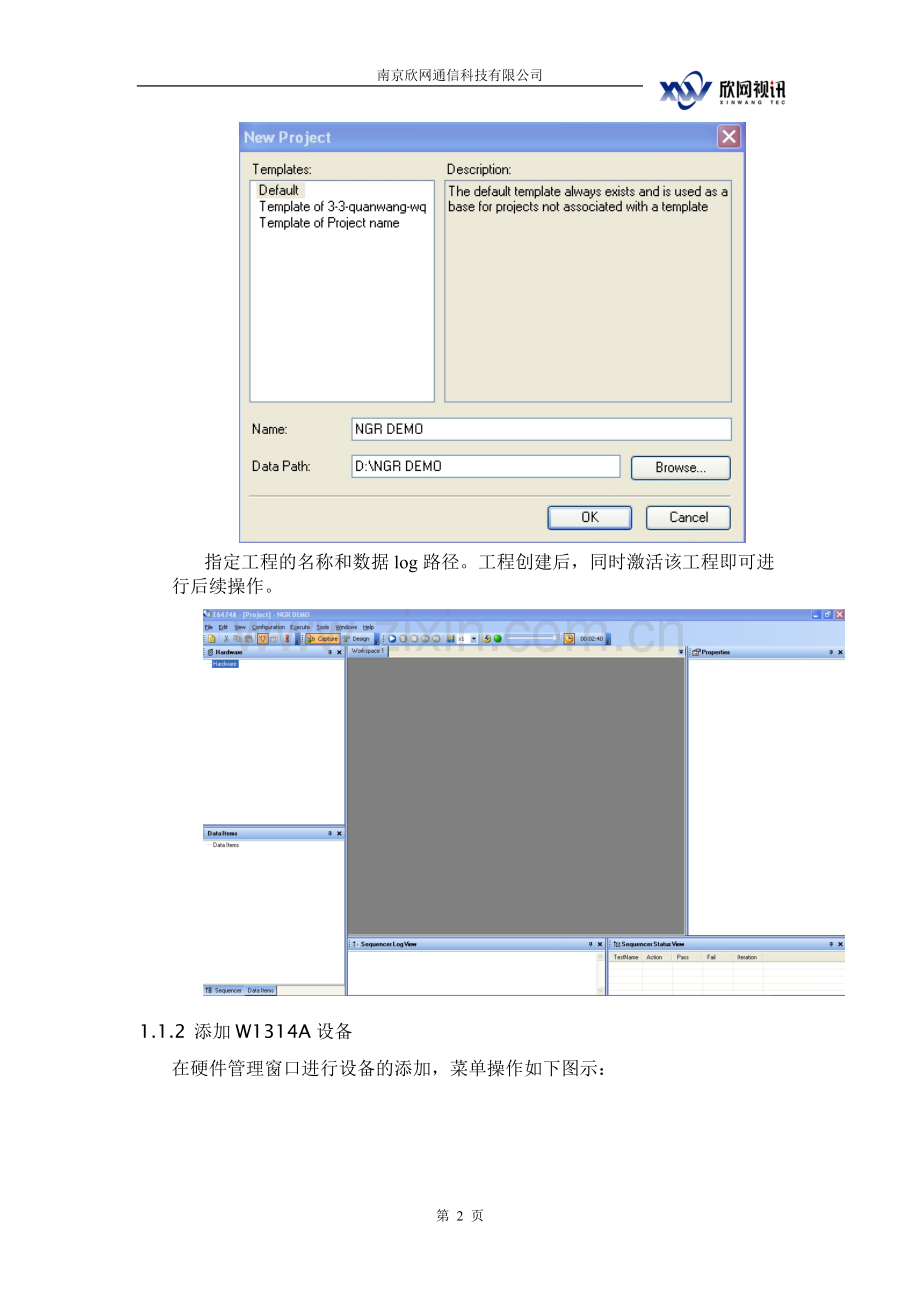

指定工程的名称和数据log路径。工程创建后，同时激活该工程即可进行后续操作。

1.1.2 添加W1314A设备
在硬件管理窗口进行设备的添加，菜单操作如下图示：

向导欢迎界面，点击下一步：

选择设备类型，如果有最近使用设备列表，可以直接选择。否则，需要进入available devices列表进行选择，点击下一步：

对于W1314A，选择Agilent，然后选择对应的模块，点击下一步：

选择正确的COM端口，点击下一步：

进行设备的扫描检测：

提示找到W1314A模块，点击yes添加：

点击finish即可：

这时候，可以发现W1314A接收机已经正确添加到硬件管理窗口：

1.1.3 添加测试项目
Add Measurement菜单：

W1314A支持的测试项目列表：

我们进行频率检查，需要添加Spectrum Analyzer测试项和CW/Channel Power Analyzer测试像。
1.1.4 检查GPS时钟锁定状态
点击工具栏黄色开始按钮进入Live Mode进行测试，检查GPS时钟状态，如下图示：

这里Receiver Configuration图标为黄色告警，表示未能锁定GPS时钟！！！注意不是经纬度信息，是提示时钟精度不够！！！
经过一段时间（根据具体位置以及GPS天线位置、天气情况，时间可能从几分钟到几十分钟不等），GPS锁定完成：

这时候，可以打开Common View->Navigation视图进行查看GPS信息，检查是否锁定、MODE是否为3D信息。如果锁定，可以观察到Receiver Configuration图标变为绿色！！！

1.1.5 W1314A状态指示
通过菜单进入W1314A状态查看：

这时候，可以发现这里的状态指示完全正确！！！锁定GPS信号，工作在3D模式。

1.1.6 UMTS之频谱测试
选择Spectrum Analyzer扰码分析测试项目添加测试，如图示：

然后，针对频谱测试，进行属性的设置：

这里，务必严格对照上图设定进行正确的设定，保证频谱描测试的顺利进行，需要注意频点、带宽、Display Length的设定。

通过菜单打开相关的视图浏览测试结果：

得到频谱图：

这里，请参考图示设定进行该显示视图属性的设定：比如显示坐标、是否显示值、更新速度等设定。

1.1.7 信道功率测试设定
添加CW/Channel Power Analyzer测试项，并设置如下：

注意，在干扰检查时设定Count值为1，频点为网络使用的值。
打开一个Receiver bar chart视图：

然后通过Data Items浏览CW/Channel Power Analyzer测试参数，找到Power拖放到Receiver Bar Chart视图。

轨迹显示，在Map窗口，直接把Power拖入，得到轨迹图。
1.1.8 干扰检查主要测试项目视图
窗口视图总览：
