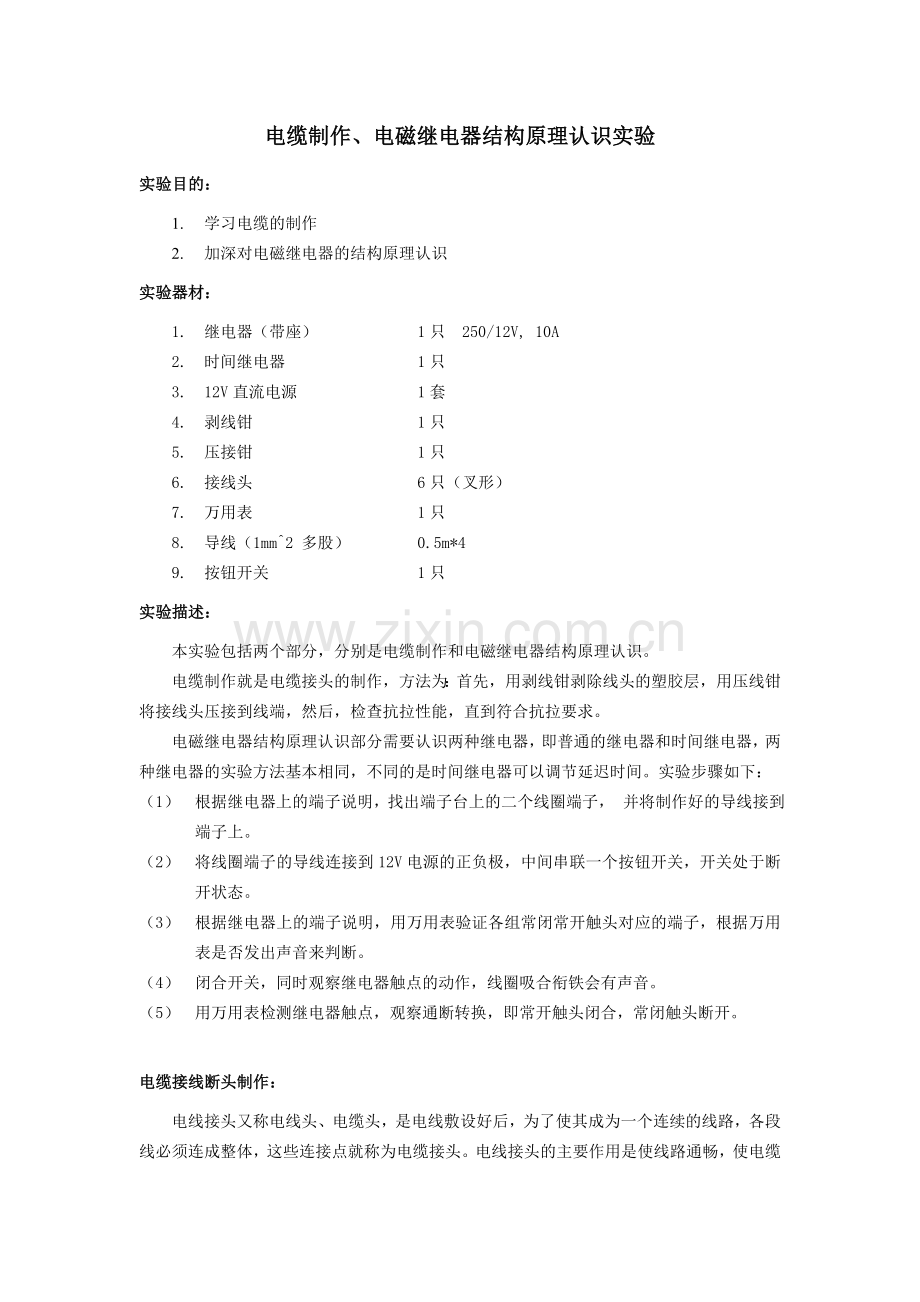

电缆制作、电磁继电器结构原理认识实验
实验目的：
1. 学习电缆的制作
2. 加深对电磁继电器的结构原理认识
实验器材：
1. 继电器（带座） 1只 250/12V, 10A
2. 时间继电器 1只
3. 12V直流电源 1套
4. 剥线钳 1只
5. 压接钳 1只
6. 接线头 6只（叉形）
7. 万用表 1只
8. 导线（1mm^2 多股） 0.5m*4
9. 按钮开关 1只
实验描述：
本实验包括两个部分，分别是电缆制作和电磁继电器结构原理认识。
电缆制作就是电缆接头的制作，方法为：首先，用剥线钳剥除线头的塑胶层，用压线钳将接线头压接到线端，然后，检查抗拉性能，直到符合抗拉要求。
电磁继电器结构原理认识部分需要认识两种继电器，即普通的继电器和时间继电器，两种继电器的实验方法基本相同，不同的是时间继电器可以调节延迟时间。实验步骤如下：
（1） 根据继电器上的端子说明，找出端子台上的二个线圈端子， 并将制作好的导线接到端子上。
（2） 将线圈端子的导线连接到12V电源的正负极，中间串联一个按钮开关，开关处于断开状态。
（3） 根据继电器上的端子说明，用万用表验证各组常闭常开触头对应的端子，根据万用表是否发出声音来判断。
（4） 闭合开关，同时观察继电器触点的动作，线圈吸合衔铁会有声音。
（5） 用万用表检测继电器触点，观察通断转换，即常开触头闭合，常闭触头断开。

电缆接线断头制作：

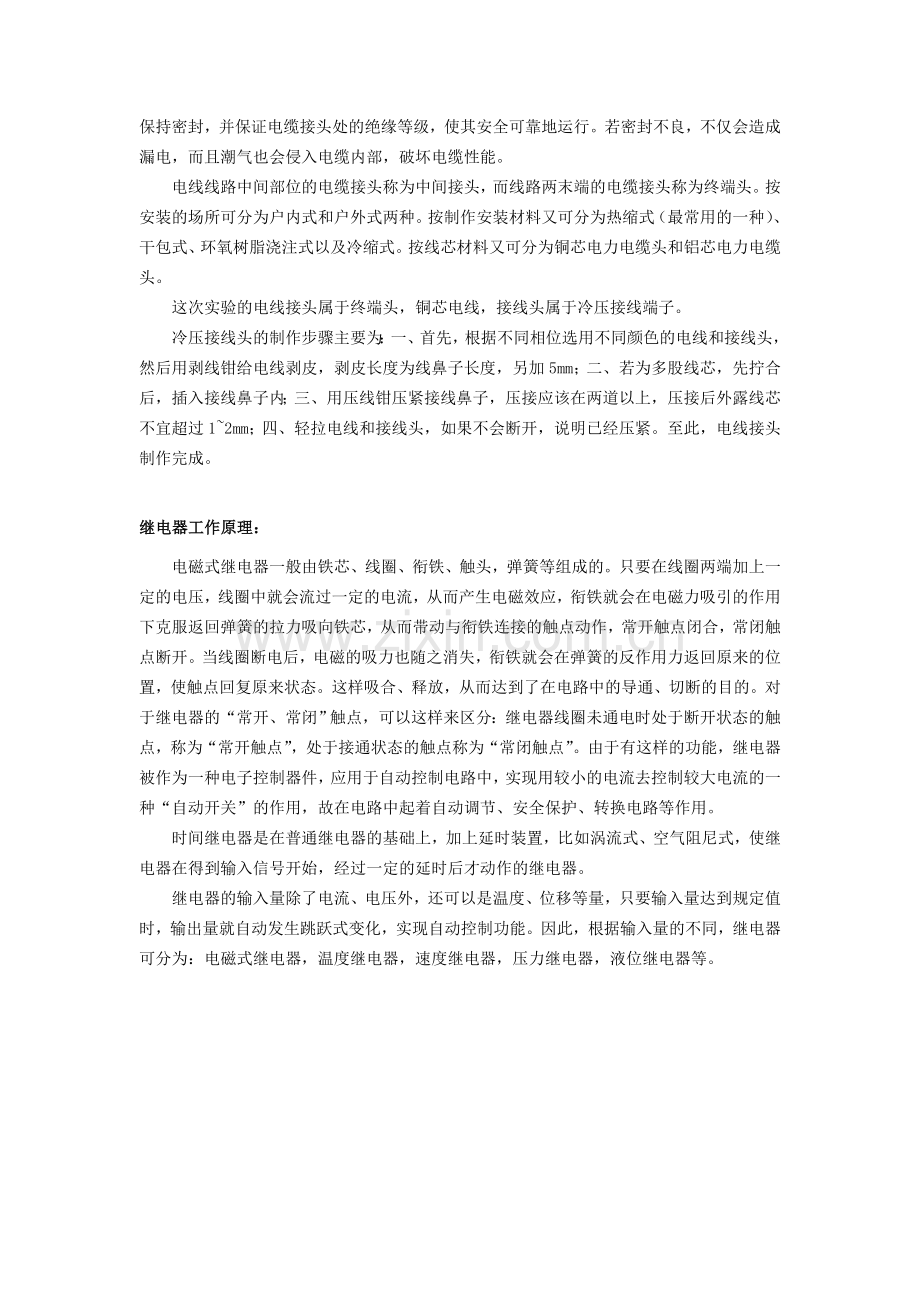

电线接头又称电线头、电缆头，是电线敷设好后，为了使其成为一个连续的线路，各段线必须连成整体，这些连接点就称为电缆接头。电线接头的主要作用是使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。若密封不良，不仅会造成漏电，而且潮气也会侵入电缆内部，破坏电缆性能。
电线线路中间部位的电缆接头称为中间接头，而线路两末端的电缆接头称为终端头。按安装的场所可分为户内式和户外式两种。按制作安装材料又可分为热缩式（最常用的一种）、干包式、环氧树脂浇注式以及冷缩式。按线芯材料又可分为铜芯电力电缆头和铝芯电力电缆头。
这次实验的电线接头属于终端头，铜芯电线，接线头属于冷压接线端子。
冷压接线头的制作步骤主要为：一、首先，根据不同相位选用不同颜色的电线和接线头，然后用剥线钳给电线剥皮，剥皮长度为线鼻子长度，另加5mm；二、若为多股线芯，先拧合后，插入接线鼻子内；三、用压线钳压紧接线鼻子，压接应该在两道以上，压接后外露线芯不宜超过1~2mm；四、轻拉电线和接线头，如果不会断开，说明已经压紧。至此，电线接头制作完成。

继电器工作原理：
电磁式继电器一般由铁芯、线圈、衔铁、触头，弹簧等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动与衔铁连接的触点动作，常开触点闭合，常闭触点断开。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使触点回复原来状态。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的触点，称为“常开触点”，处于接通状态的触点称为“常闭触点”。由于有这样的功能，继电器被作为一种电子控制器件，应用于自动控制电路中，实现用较小的电流去控制较大电流的一种“自动开关”的作用，故在电路中起着自动调节、安全保护、转换电路等作用。
时间继电器是在普通继电器的基础上，加上延时装置，比如涡流式、空气阻尼式，使继电器在得到输入信号开始，经过一定的延时后才动作的继电器。
继电器的输入量除了电流、电压外，还可以是温度、位移等量，只要输入量达到规定值时，输出量就自动发生跳跃式变化，实现自动控制功能。因此，根据输入量的不同，继电器可分为：电磁式继电器，温度继电器，速度继电器，压力继电器，液位继电器等。
