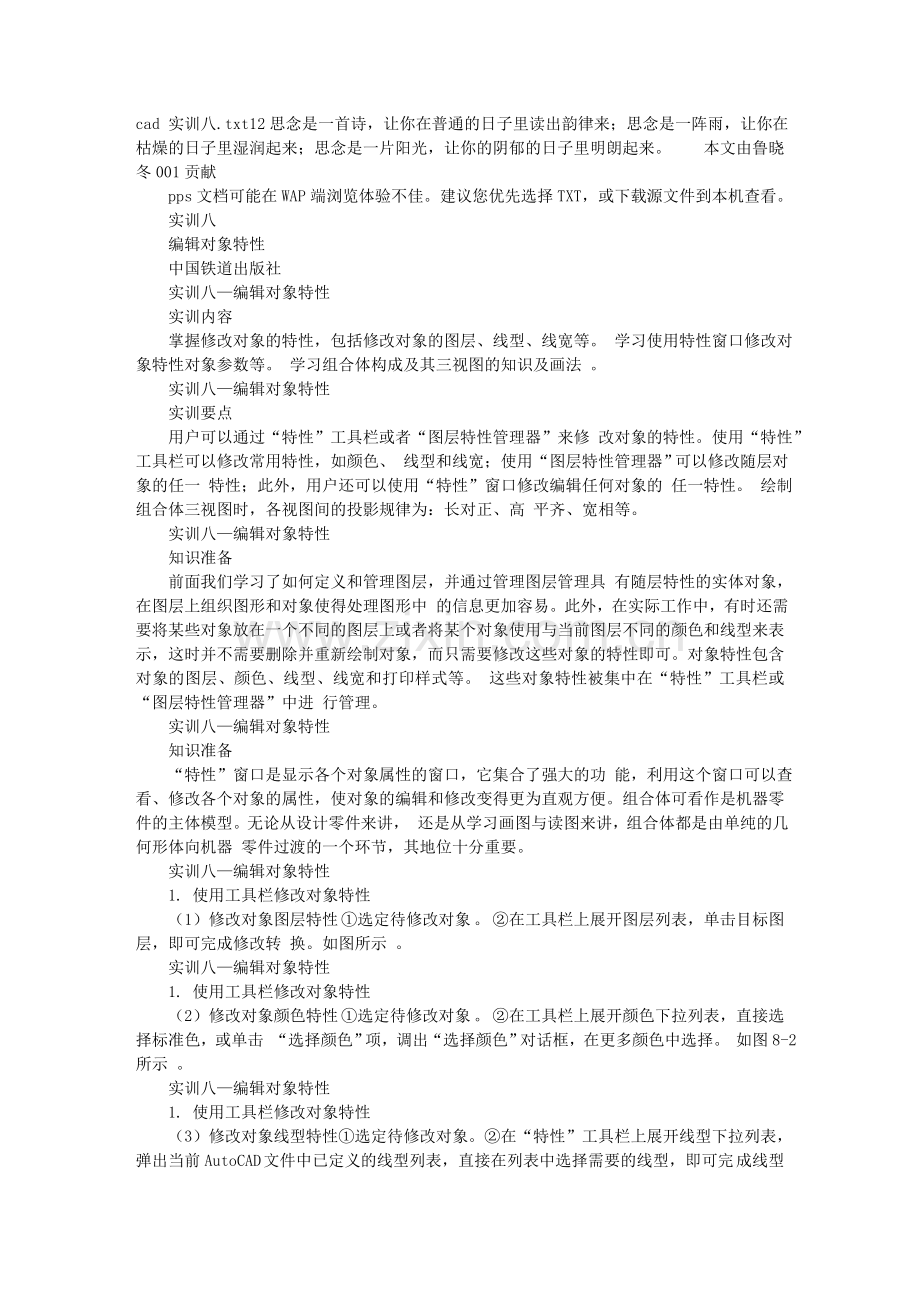

实训八
编辑对象特性
中国铁道出版社
实训八—编辑对象特性
实训内容
掌握修改对象的特性，包括修改对象的图层、线型、线宽等。 学习使用特性窗口修改对象特性对象参数等。 学习组合体构成及其三视图的知识及画法 。
实训八—编辑对象特性
实训要点
用户可以通过“特性”工具栏或者“图层特性管理器”来修 改对象的特性。使用“特性”工具栏可以修改常用特性，如颜色、 线型和线宽；使用“图层特性管理器”可以修改随层对象的任一 特性；此外，用户还可以使用“特性”窗口修改编辑任何对象的 任一特性。 绘制组合体三视图时，各视图间的投影规律为：长对正、高 平齐、宽相等。
实训八—编辑对象特性
知识准备
前面我们学习了如何定义和管理图层，并通过管理图层管理具 有随层特性的实体对象，在图层上组织图形和对象使得处理图形中 的信息更加容易。此外，在实际工作中，有时还需要将某些对象放 在一个不同的图层上或者将某个对象使用与当前图层不同的颜色和 线型来表示，这时并不需要删除并重新绘制对象，而只需要修改这 些对象的特性即可。 对象特性包含对象的图层、颜色、线型、线宽和打印样式等。 这些对象特性被集中在“特性”工具栏或“图层特性管理器”中进 行管理。
实训八—编辑对象特性
知识准备
“特性”窗口是显示各个对象属性的窗口，它集合了强大的功 能，利用这个窗口可以查看、修改各个对象的属性，使对象的编辑 和修改变得更为直观方便。 组合体可看作是机器零件的主体模型。无论从设计零件来讲， 还是从学习画图与读图来讲，组合体都是由单纯的几何形体向机器 零件过渡的一个环节，其地位十分重要。
实训八—编辑对象特性
1. 使用工具栏修改对象特性
（1）修改对象图层特性 ①选定待修改对象 。 ②在工具栏上展开图层列表，单击目标图层，即可完成修改转 换。如图所示 。
实训八—编辑对象特性
1. 使用工具栏修改对象特性
（2）修改对象颜色特性 ①选定待修改对象 。 ②在工具栏上展开颜色下拉列表，直接选择标准色，或单击 “选择颜色”项，调出“选择颜色”对话框，在更多颜色中选择。 如图8-2所示 。
实训八—编辑对象特性
1. 使用工具栏修改对象特性
（3）修改对象线型特性 ①选定待修改对象 。 ②在“特性”工具栏上展开线型下拉列表，弹出当前AutoCAD 文件中已定义的线型列表，直接在列表中选择需要的线型，即可完 成线型的修改 。 ③如果当前线型列表中没有合适的线型，单击“其它”项，调 出“线型管理器”对话框，选择右上角的“加载”，在弹出的“加 载或重载线型”对话框中补充新线型，然后完成新线型的修改。如 图8-3所示。
实训八—编辑对象特性
1. 使用工具栏修改对象特性
（3）修改对象线型特性
实训八—编辑对象特性
1. 使用工具栏修改对象特性
（4）修改对象线宽特性 ①选定待修改对象 。 ②在“特性”工具栏上展开线宽下拉列表，如图 所示，在列表中选择需要的线宽，即可完成线宽的修 改 。
提示：对象的线宽特性在图形显示中有两种状态， 提示：对象的线宽特性在图形显示中有两种状态，显示 或隐藏。只有当图形对象已设定线宽， 或隐藏。只有当图形对象已设定线宽，并且打开线 宽显示状态时，屏幕上的图形对象才会显示线宽。 宽显示状态时，屏幕上的图形对象才会显示线宽。
实训八—编辑对象特性
2. 使用特性窗口修改对象特性
（1）调用特性窗口 ①使用工具栏调用特性窗口：在“标准”工具栏中，单击“特 性”按钮，弹出“特性”窗口。如图8-5所示 。 ②使用菜单栏调用特性窗口：单击“工具”|“选项板”|“特 性”；或者单击“修改”|“特性”，弹出“特性”窗口 。 ③使用快捷键调用特性窗口：按“Ctrl+1”组合键，弹出“特 性”窗口。 ④特性窗口可放置在屏幕的任意位置，可固定在屏幕一侧，也 可以浮动放置，还可以根据需要调整窗口大小。
实训八—编辑对象特性
2. 使用特性窗口修改对象特性
（2）特性窗口项目说明
未选中对象时
选中对象时
实训八—编辑对象特性
2. 使用特性窗口修改对象特性
（2）特性窗口项目说明 ①特性窗口按类别显示对象的特性，分为“基本”、“打印样 式”、“视图”等多个选项组。各选项组可以根据需要收起或展 开 。 ②如果没有选择对象，“特性”窗口将显示当前的特性，如当 前的图层、颜色、线型、线宽和打印样式等。此时，可选中窗口中 的项目进行修改，重新赋值 。 ③如果选择了一个对象，“特性”窗口将显示选定对象的特性， 可以使用窗口中的控制修改这些项目设置值 。 ④如果选择了多个对象，可以使用“特性”窗口顶部的下拉列 表选择某一类对象，列表中还显示了当前每一类选定对象的数量 。
实训八—编辑对象特性
2. 使用特性窗口修改对象特性
（3）修改对象特性 通过“特性”窗口可以方便地查看和修改一个或多个对象的特 性。以修改线宽为例，步骤如下： ①调出“特性”窗口。 ②选择待修改对象。 ③在“特性”窗口上，单击“线宽”选项，展开线宽下拉列表。 ④选择新的适当的线宽数值赋给对象，“特性”窗口“线宽” 栏中显示新的线宽值，完成修改线宽操作。
实训八—编辑对象特性
3. 对象特性匹配
（1）调用特性匹配命令 ①使用工具栏调用特性匹配：在“标准”工具栏中，单击“特 性匹配”按钮 。 ②使用菜单栏调用特性匹配：单击“修改”|“特性匹配” 。
实训八—编辑对象特性
3. 对象特性匹配
（2）使用特性匹配
实训八—编辑对象特性
3. 对象特性匹配
（2）使用特性匹配 如果只想复制部分选定的特性， 在提示“选择目标对象或[设置 （S）] ”时，输入“S”，并按回车 键，将弹出“特性设置”对话框， 如图8-7所示，显示可匹配的对象 特性，钩选或去掉钩选重新设置要 匹配的对象特性。再次执行对象匹 配操作时，将按新设置的特性执行 匹配。
实训八—编辑对象特性
4. 组合体及其三视图
单一的几何体称为基本体，常用的基本体包括棱柱、棱锥、圆 柱、圆锥、圆球、圆环等。由一些基本体组成的较复杂的物体称为 组合体。下面分析基本体和由基本体的表面互相贴合而形成的组合 体的三视图画法
实训八—编辑对象特性
4. 组合体及其三视图
（1）视图 国家标准规定，用正投影法绘制的物体的图形称为视图。在三 面投影体系中可得到物体的三个视图，其中V面投影称为主视图，H 面投影称为俯视图，W面投影称为左视图。如图所示为A点在三个投 影面上的投影 。
(a)空间投影关系
(b)三视图对正关系
实训八—编辑对象特性
4. 组合体及其三视图
（2）组合体的构成 组合体的构成方式主要有堆积、切割两种，可仅用一种，也可 综合运用堆积、切割两种方式。
实训八—编辑对象特性
4. 组合体及其三视图
（3）组合体表面分析 ①共面
实训八—编辑对象特性
4. 组合体及其三视图
（3）组合体表面分析 ②相交
实训八—编辑对象特性
4. 组合体及其三视图
（3）组合体表面分析 ③相切
实训八—编辑对象特性
4. 组合体及其三视图
（4）组合体形体分析 为了方便分析问题，把较复杂的组合体分解成为由若干较简单 的立体按照不同的方式组合而成的方法，称为形体分析方法。采用 形体分析方法时，要兼顾组合体的表面关系。利用形体分析方法， 可以把复杂的组合体转换为简单的形体，从而便于理解复杂物体的 形状，也便于对其进行绘图和尺寸标注 。
实训八—编辑对象特性
4. 组合体及其三视图
（4）组合体形体分析
实训八—编辑对象特性
4. 组合体及其三视图
（5）组合体视图的选择 画组合体的视图时，应当根据组合体的不同形成方式采用不同 的方法。一般而言，以堆积为主形成的组合体，多采用形体分析的 方法绘制；而以切割为主形成的组合体，则多根据其切割方式及切 割过程来绘制。无论采用何种方式绘制，都应当先选择视图，然后 按照正确的方式画图。 主视图是最重要的视图，因此在选择组合体的视图时，应当先 选择主视图。选择组合体主视图时一般应先考虑组合体的放置方式， 再考虑所选用的投射方向。
实训八—编辑对象特性
4. 组合体及其三视图
（5）组合体视图的选择 ①放置方式：组合体应按照自然稳定且画图简便的位置放置 （制作位置或使用位置），一般将较大的平面作为底面。 ②投射方向：选择能反映形状特征及各部分相互关系最多的方 向为主视图的投射方向；应使组合体的可见性最好，也就是使三个 视图中细虚线（不可见轮廓）最少。 组合体的主视图确定之后，其它两个视图也就确定了。
实训八—编辑对象特性
4. 组合体及其三视图
（5）组合体视图的选择 图8-14所示为轴承座模型组合体，采用底面在下水平状态的放 置方式，自然稳定，如图8-14(a)所示。主视图投射方向可有A、B、 C、D四种选择，所对应的三视图如图8-14(c)所示。 以A向为主视图投射方向所得到的图，将尺寸较长的方向作为X 方向，便于合理布图，清楚地展现形体特征，左视图表达了支承板 的特征形状、肋板厚度以及它们与轴套在前后方向的相互位置，俯 视图表达了底板的两个圆角和四个小孔的位置。
实训八—编辑对象特性
4. 组合体及其三视图
（5）组合体视图的选择
实训八—编辑对象特性
作业： 作业：课后习题
