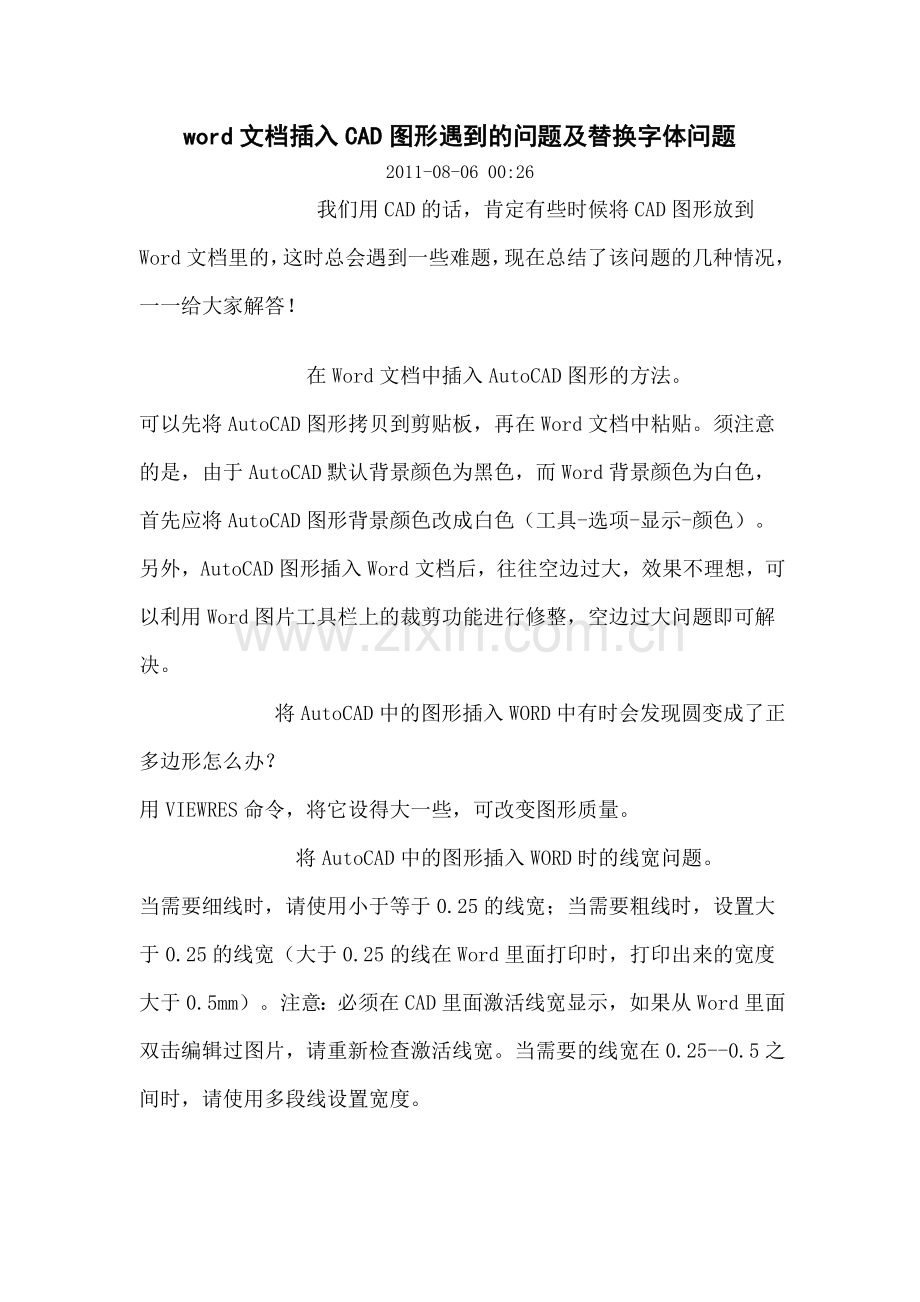

word文档插入CAD图形遇到的问题及替换字体问题
2011-08-06 00:26
         我们用CAD的话，肯定有些时候将CAD图形放到Word文档里的，这时总会遇到一些难题，现在总结了该问题的几种情况，一一给大家解答！
         在Word文档中插入AutoCAD图形的方法。
可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色（工具-选项-显示-颜色）。另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想，可以利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。
        将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？
用VIEWRES命令，将它设得大一些，可改变图形质量。
        将AutoCAD中的图形插入WORD时的线宽问题。
当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在Word里面打印时，打印出来的宽度大于0.5mm）。注意：必须在CAD里面激活线宽显示，如果从Word里面双击编辑过图片，请重新检查激活线宽。当需要的线宽在0.25--0.5之间时，请使用多段线设置宽度。

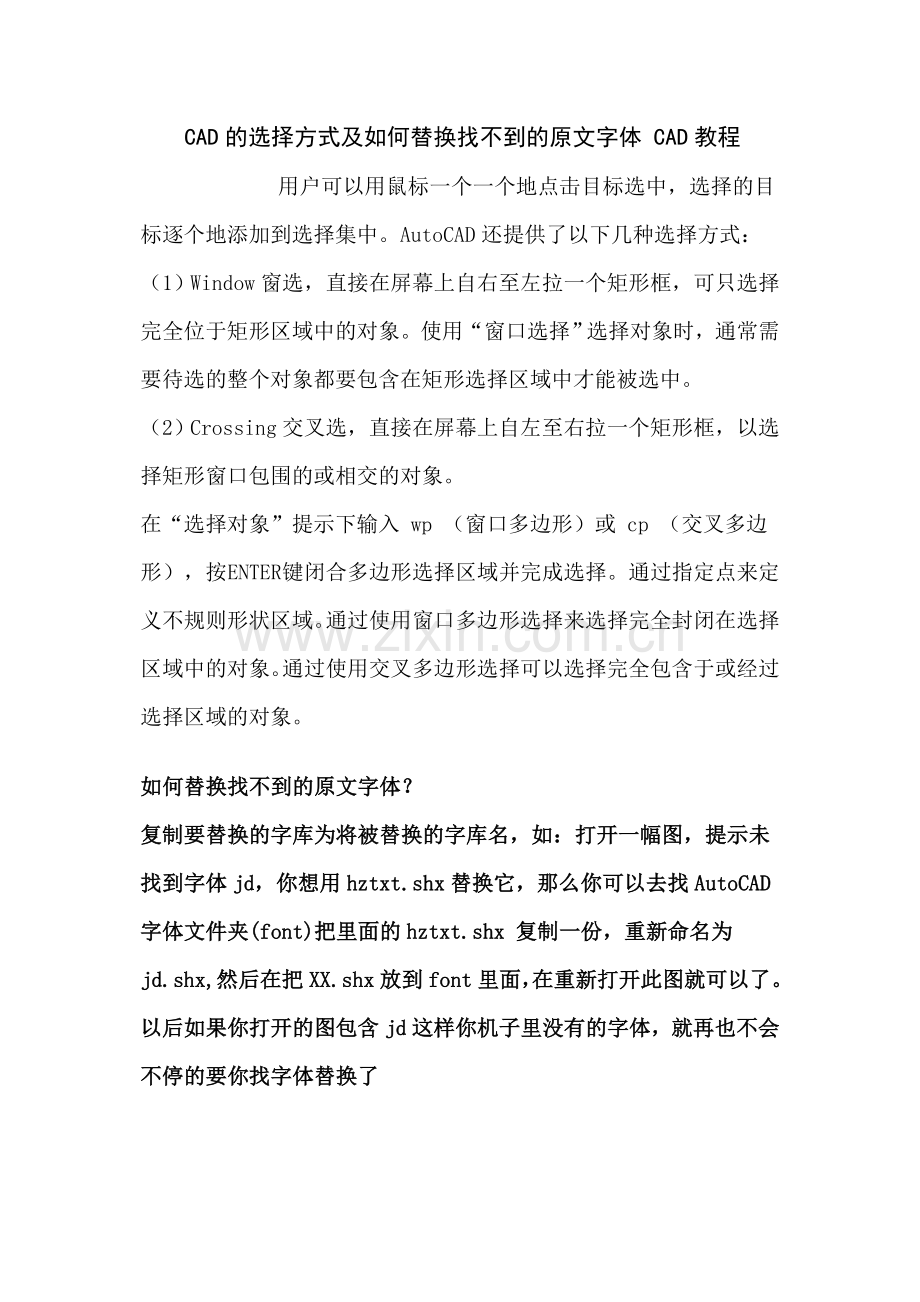

CAD的选择方式及如何替换找不到的原文字体 CAD教程
       用户可以用鼠标一个一个地点击目标选中，选择的目标逐个地添加到选择集中。AutoCAD还提供了以下几种选择方式：
（1）Window窗选，直接在屏幕上自右至左拉一个矩形框，可只选择完全位于矩形区域中的对象。使用“窗口选择”选择对象时，通常需要待选的整个对象都要包含在矩形选择区域中才能被选中。
（2）Crossing交叉选，直接在屏幕上自左至右拉一个矩形框，以选择矩形窗口包围的或相交的对象。
在“选择对象”提示下输入 wp （窗口多边形）或 cp （交叉多边形），按 ENTER 键闭合多边形选择区域并完成选择。通过指定点来定义不规则形状区域。通过使用窗口多边形选择来选择完全封闭在选择区域中的对象。通过使用交叉多边形选择可以选择完全包含于或经过选择区域的对象。
如何替换找不到的原文字体？
复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了
