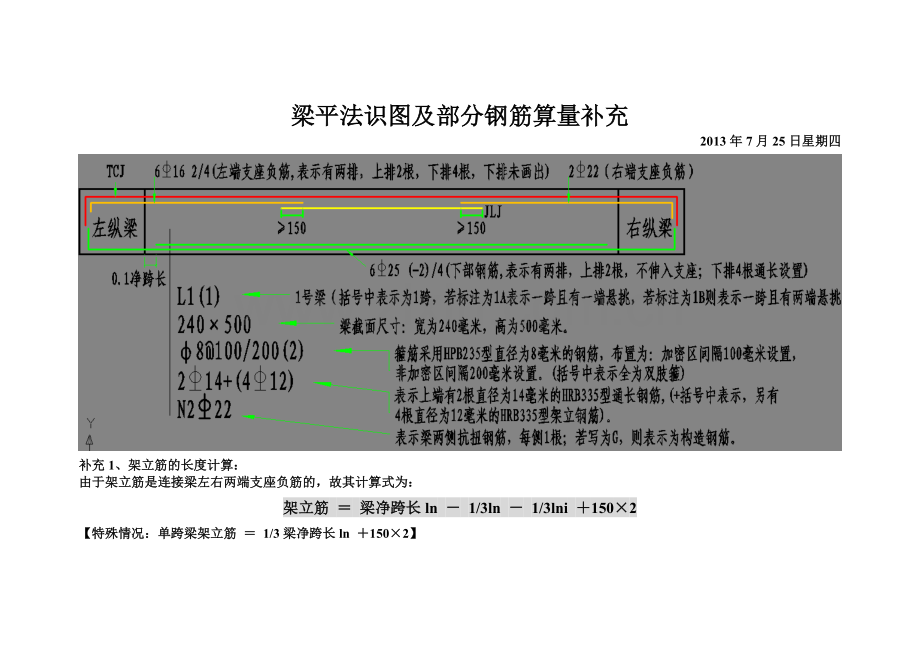

补充1、架立筋的长度计算：
由于架立筋是连接梁左右两端支座负筋的，故其计算式为：
架立筋 ＝ 梁净跨长ln － 1/3ln － 1/3lni ＋150×2
【特殊情况：单跨梁架立筋 ＝ 1/3梁净跨长ln ＋150×2】

（上图中的腰筋既是此处所说的构造钢筋G、或者抗扭钢筋N；上图拉筋数量为一排。）
补充2、中部钢筋的长度计算：
构造筋长度＝净跨长＋2×15d
抗扭筋长度＝净跨长＋2×锚固长度（同框架梁下部纵筋）
拉筋长度＝梁宽－2×BHC＋2×1.9d＋2×max(10d,75mm)＋2d
拉筋根数＝【（净跨长－2×50）÷（非加密区间距×2）＋1】×排数
注：梁宽≤350，拉筋直径取6mm；梁宽＞350，拉筋直径取8mm。

补充3、吊筋的长度计算：
吊筋长度＝次梁宽b＋2×50＋2×(主梁高－2×BHC)÷sin45°＋2×20d
注：吊筋夹角取值：主梁高≤800，取45°；主梁高＞800，取60°。
补充4、鸭筋和浮筋 及 弯起钢筋端部受力构造：

注：浮筋是禁止出现的。
