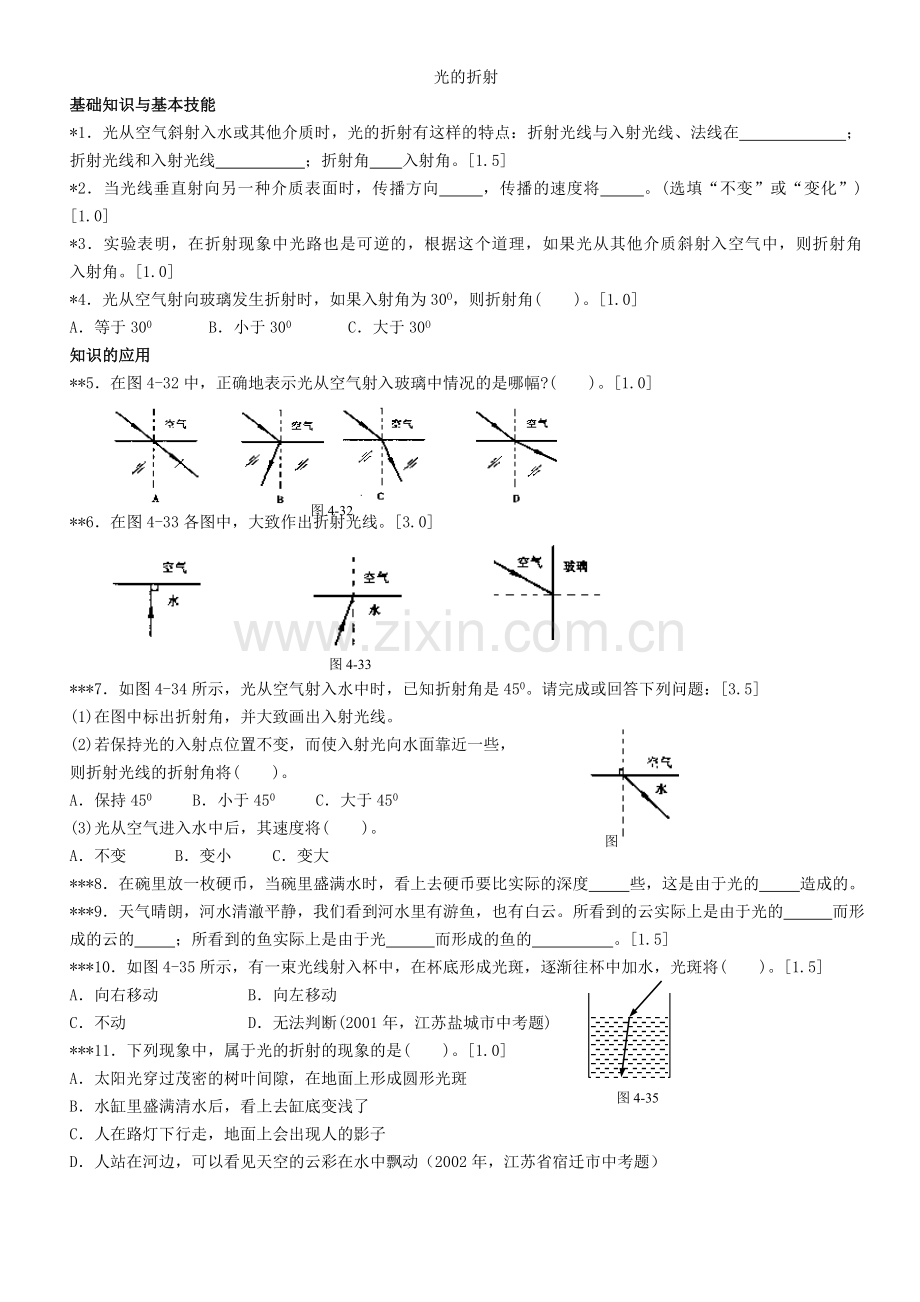

光的折射
基础知识与基本技能
*1．光从空气斜射入水或其他介质时，光的折射有这样的特点：折射光线与入射光线、法线在 ；折射光线和入射光线 ；折射角 入射角。[1.5]
*2．当光线垂直射向另一种介质表面时，传播方向 ，传播的速度将 。(选填“不变”或“变化”) [1.0]
*3．实验表明，在折射现象中光路也是可逆的，根据这个道理，如果光从其他介质斜射入空气中，则折射角 入射角。[1.0]
*4．光从空气射向玻璃发生折射时，如果入射角为30O，则折射角( )。[1.0]
A．等于300 B．小于300 C．大于30O
知识的应用
**5．在图4-32中，正确地表示光从空气射入玻璃中情况的是哪幅?( )。[1.0]
图4-32

**6．在图4-33各图中，大致作出折射光线。[3.0]
图4-33

***7．如图4-34所示，光从空气射入水中时，已知折射角是450。请完成或回答下列问题：[3.5]
图4-34
(1)在图中标出折射角，并大致画出入射光线。
(2)若保持光的入射点位置不变，而使入射光向水面靠近一些，
则折射光线的折射角将( )。
A．保持450 B．小于450 C．大于450
(3)光从空气进入水中后，其速度将( )。
A．不变 B．变小 C．变大
***8．在碗里放一枚硬币，当碗里盛满水时，看上去硬币要比实际的深度 些，这是由于光的 造成的。
***9．天气晴朗，河水清澈平静，我们看到河水里有游鱼，也有白云。所看到的云实际上是由于光的 而形成的云的 ；所看到的鱼实际上是由于光 而形成的鱼的 。[1.5]
***10．如图4-35所示，有一束光线射入杯中，在杯底形成光斑，逐渐往杯中加水，光斑将( )。[1.5]
图4-35
A．向右移动 B．向左移动
C．不动 D．无法判断(2001年，江苏盐城市中考题)
***11．下列现象中，属于光的折射的现象的是( )。[1.0]
A．太阳光穿过茂密的树叶间隙，在地面上形成圆形光斑
B．水缸里盛满清水后，看上去缸底变浅了
C．人在路灯下行走，地面上会出现人的影子
D．人站在河边，可以看见天空的云彩在水中飘动（2002年，江苏省宿迁市中考题）

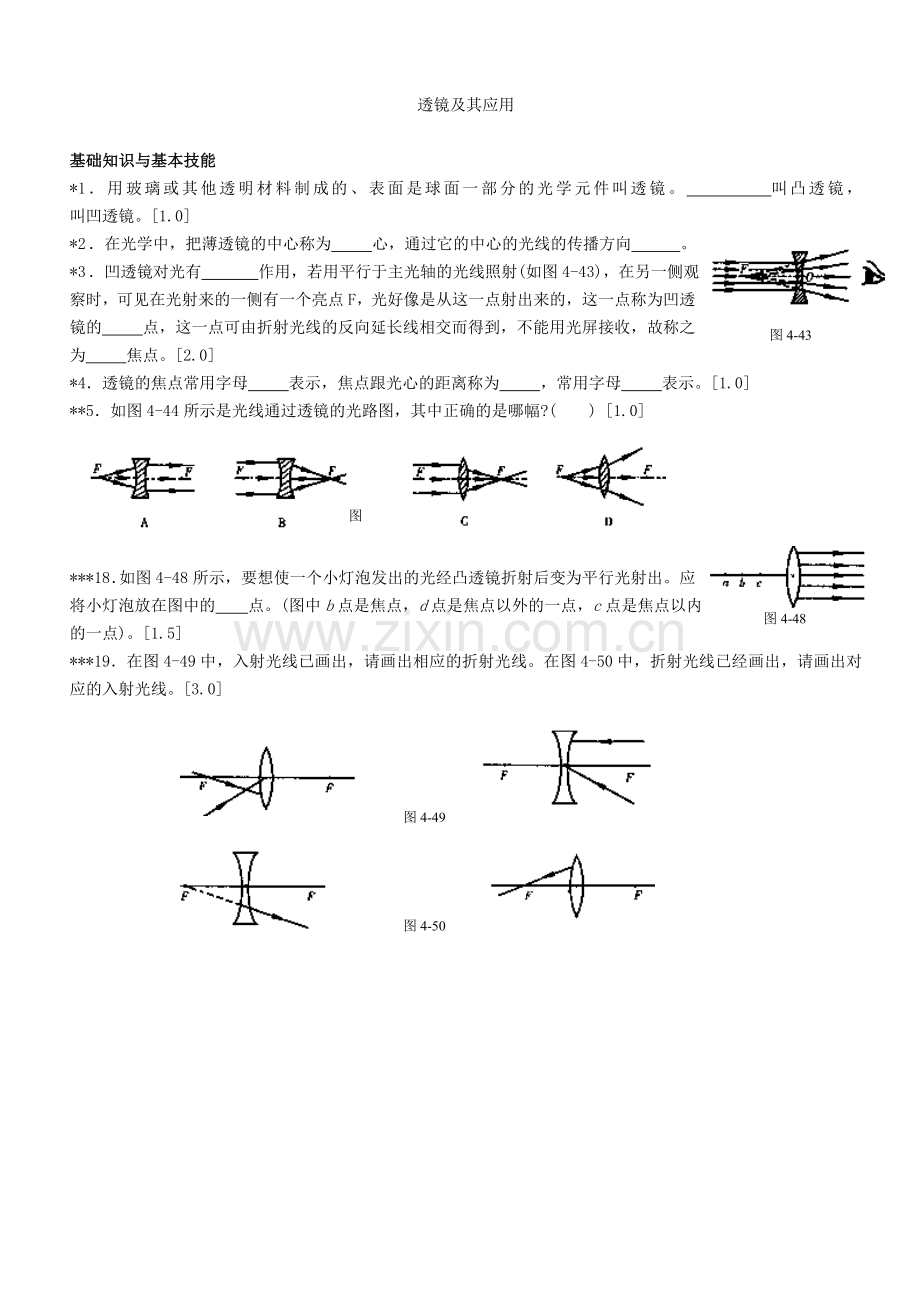

透镜及其应用

基础知识与基本技能
*1．用玻璃或其他透明材料制成的、表面是球面一部分的光学元件叫透镜。 叫凸透镜， 叫凹透镜。[1.0]
图4-43
*2．在光学中，把薄透镜的中心称为 心，通过它的中心的光线的传播方向 。*3．凹透镜对光有 作用，若用平行于主光轴的光线照射(如图4-43)，在另一侧观察时，可见在光射来的一侧有一个亮点F，光好像是从这一点射出来的，这一点称为凹透镜的 点，这一点可由折射光线的反向延长线相交而得到，不能用光屏接收，故称之为 焦点。[2.0]
*4．透镜的焦点常用字母 表示，焦点跟光心的距离称为 ，常用字母 表示。[1.0]
**5．如图4-44所示是光线通过透镜的光路图，其中正确的是哪幅?( ) [1.0]
图4-44

图4-48

***18．如图4-48所示，要想使一个小灯泡发出的光经凸透镜折射后变为平行光射出。应将小灯泡放在图中的 点。(图中b点是焦点，d点是焦点以外的一点，c点是焦点以内的一点)。[1.5]
***19．在图4-49中，入射光线已画出，请画出相应的折射光线。在图4-50中，折射光线已经画出，请画出对应的入射光线。[3.0]
图4-49
图4-50
