21识读基础.pptx

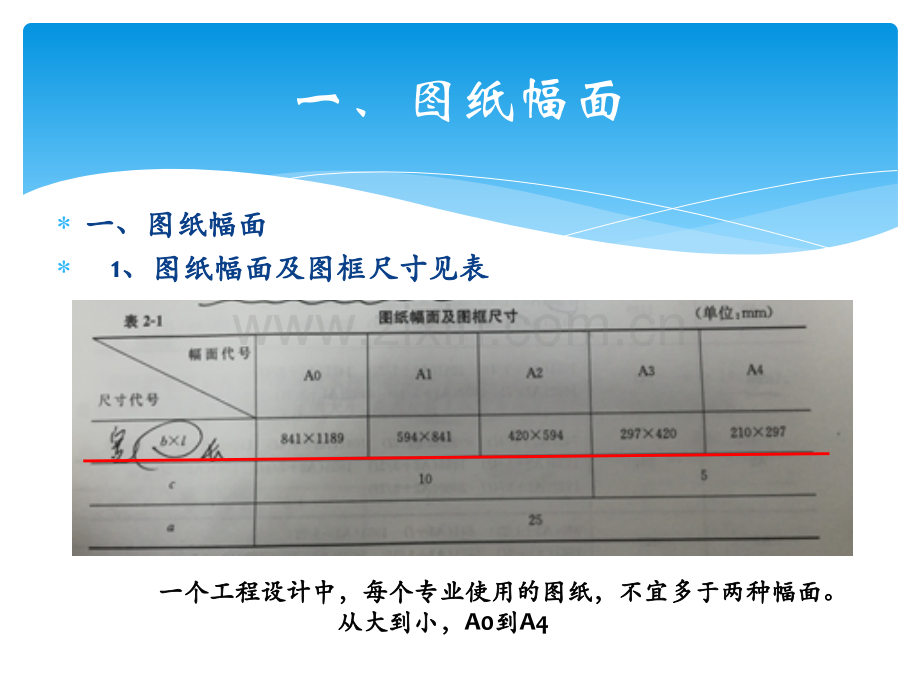

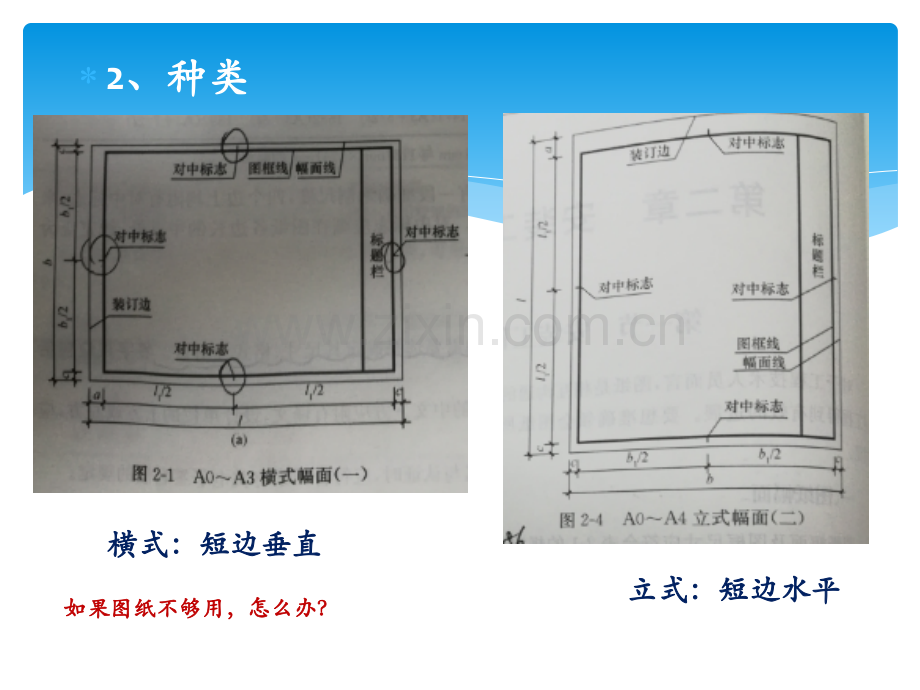

2.1 安装工程施工图识读基础一、图纸幅面一、图纸幅面 1、图纸幅面及图框尺寸见表、图纸幅面及图框尺寸见表一、图纸幅面一个工程设计中，每个专业使用的图纸，不宜多于两种幅面。一个工程设计中，每个专业使用的图纸，不宜多于两种幅面。从大到小，从大到小，A0到到A42、种类、种类2、种类横式：短边垂直横式：短边垂直立式：短边水平立式：短边水平如果图纸不够用，怎么办？如果图纸不够用，怎么办？如1486=1189+1/4*1189=1189+297原则：短边不加长，长边可加长，按下表加长原则：短边不加长，长边可加长，按下表加长二、标题栏二、标题栏可放在图纸右侧或下方，根据工程需要选择尺寸、格式、可放在图纸右侧或下方，根据工程需要选择尺寸、格式、分区分区三、图线三、图线原则：先选定基本线宽，再选用相应的线宽组原则：先选定基本线宽，再选用相应的线宽组常见线形宽度、用途图样比例：图形与实物对应的尺寸之比。图样比例：图形与实物对应的尺寸之比。四、比例四、比例优先使用常用比例优先使用常用比例标高：不涂黑的三角形五、标高五、标高符号尖端指至被标注高度的位置符号尖端指至被标注高度的位置同一位置表示几个标高，可按同一位置表示几个标高，可按2-8书写书写图样上的尺寸：尺寸界线、尺寸线、尺寸起止符号、尺寸数字 见书P23文字字高 3.5、7、10、14、20mm六、尺寸标注六、尺寸标注一、常见照明灯具图形符号2.2 电气设备安装工程施工图识读电气设备安装工程施工图识读2、常见灯具类型符号3、常见照明开关图形符号4、常见电气设备图形符号5、常用灯具安装方式代号6、插座图形符号示例按表现内容：（书27页）1、基本图 设计说明系统图平面图控制原理图主要设备材料表 2、详图 构件大样图标准图二、电气施工图的组成及内容熟悉各种电气设备的图例符号搞清主电路、辅助电路和控制原理从电源端开始，顺电源线，弄清每一电气原件的动作及变化。有电气一般原理和电气施工技术与熟悉预算定额结合认真深入现场，了解实际，把图上表示不出的情况弄清结合有关技术资料三、电气工程施工图识读的一般方法三、电气工程施工图识读的一般方法
