新立康氢氧机.pptx

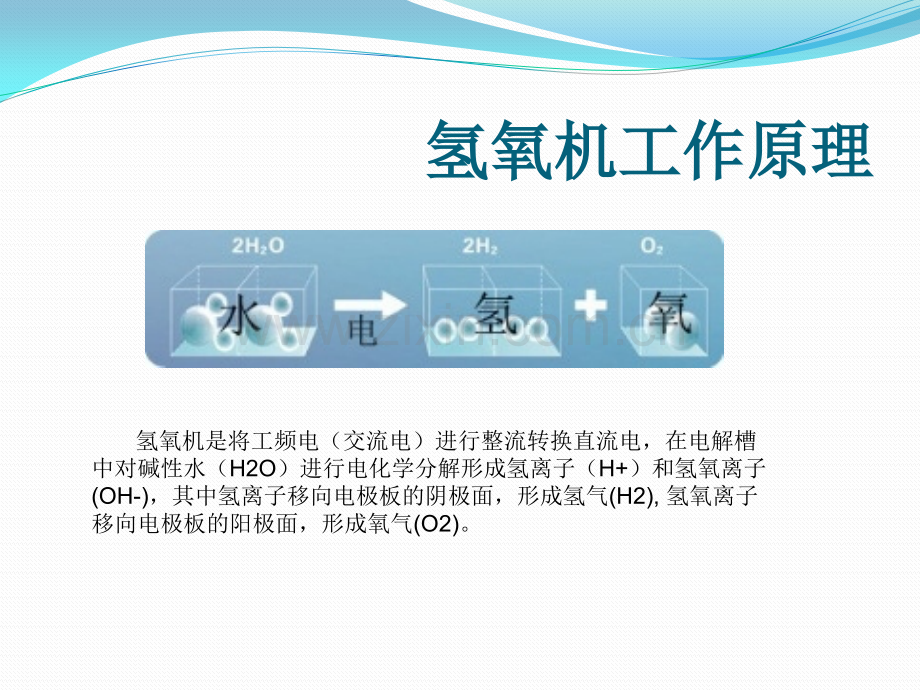

Contents1技术特点分析技术特点分析2产品介绍产品介绍3产品操作要点产品操作要点4氢氧机工作原理氢氧机工作原理 氢氧机工作原理氢氧机工作原理 氢氧机是将工频电（交流电）进行整流转换直流电，在电解槽中对碱性水（H2O）进行电化学分解形成氢离子（H+）和氢氧离子(OH-)，其中氢离子移向电极板的阴极面，形成氢气(H2),氢氧离子移向电极板的阳极面，形成氧气(O2)。技术特点分析技术特点分析对比其它气源火焰对比其它气源火焰割面比较割面比较技术特点分析技术特点分析氢氧气切割乙炔切割燃烧产物比较燃烧产物比较氢氧切割：2H2+O2 2H2O,在切割过程中只生成水蒸汽，无任何碳排放。乙炔切割：2C2H2+5O24CO2+2H2O 有二氧化碳排放氧-丙烷切割：C3H8+5O2 3CO2+4H2O有二氧化碳排放其次：氢气是无味无毒的，而乙炔、丙烷等工业燃气含有硫化物、铅化物等有害物质，工人吸入常会引发呼吸道疾病。技术特点分析技术特点分析1.安全环保氢气分子量为2,比空气轻1/14,因此，氢气泄漏于空气中会自动逃离地面，不会形成聚集。而其他燃油燃气均会聚集地面而构成易燃易爆危险。无味无毒，不会造成人体中毒，燃烧产物仅为水，不污染环境。2.高温高能1kg氢气的热值为34000Kcal,是汽油的三倍。氢氧焰温度高达2700度，高于常规液气。总结优点总结优点3.热能集中氢氧焰火焰挺直，热损失小，利用效率高。4.自动再生氢能来源于水，燃烧后又还原成水。5.催化特性氢气是活性气体催化剂，可以与空气混合方式加入催化燃烧所有固体，液体、气体燃料。加速反应过程，促进完全燃烧，达到提高焰温、节能减排之功效。6.变温特性可根据加热物体的熔点实现焰温的调节7.来源广泛氢气可由水电解制取，水取之不尽，而且每kg水可制备1860升氢氧燃气。8.即产即用利用先进的自动控制技术，由氢氧机按照用户设定的按需供气，不需贮存气体。9.应用范围广适合于一切需要燃气进行火焰加工的场合，特别是火焰切割、火焰焊接、加热等领域。10.节能效果显著如下表所示。按每千焦热值的成本进行比较。产品介绍1数控自动切割系统数控自动切割系统2 氢氧引擎除碳机氢氧引擎除碳机34氢氧机氢氧机燃气脉冲吹灰器气源系统燃气脉冲吹灰器气源系统SZQY-3000型氢氧机型号型号SZQY-3000型型电源电压三相 AC380 V10频率50 Hz最大功率12 KW电流调节范围0-50 A产气量3000 L/h工作压力0.05-0.15 MPa外形尺寸1300 x400 x880 mm重量300 Kg用于切割80 mm以下厚度钢板可配2个割嘴使用（但实际使用中使用1个割嘴更为安全）SZQY-6000型氢氧机型号型号SZQY-6000型型电源电压三相 AC380 V10频率50 Hz最大功率22 KW电流调节范围0-60 A产气量6000 L/h工作压力0.05-0.15 MPa外形尺寸1300 x840 x1400 mm重量480 Kg用于切割350 mm以下厚度钢板可配1-4个割嘴使用（多用于数控切割机）SZQY-12000型氢氧机型号型号SZQY-12000型型电源电压三相 AC380 V10频率50 Hz最大功率30 KW电流调节范围0-100 A产气量12000 L/h工作压力0.05-0.15 MPa外形尺寸2200 x1400 x1805 mm重量700 Kg用于切割400 mm以下厚度钢板多种数控切割气源SZQY-16000型氢氧机型号型号SZQY-3000型型电源电压三相 AC380 V10频率50 Hz最大功率35 KW电流调节范围0-100 A产气量16000 L/h工作压力0.05-0.15 MPa外形尺寸2200 x1400 x1805 mm重量800 Kg用于切割500 mm以下厚度钢板用于大型切割机气源氢氧机操作要点安装要求安装要求1.该机必须确保接地线可靠连接，接地面积不小于16m；2.机器安装要做到水平放置，严禁倾斜；3.该机距障碍物距离不得小于50厘米（不同机型有不同要求）；4.该机使用海拔高度不超过1000米，超过千米后气压值变化会引起压力报警；5.使用场所应无任何严重影响该机使用的气体蒸汽、化学沉淀、尘垢、导电粉尘、霉菌和其它爆炸性、腐蚀性介质，并无剧烈震荡和颠簸6.本机温度表温度不得超过70，过温会影响电解槽寿命；7.使用场所环境温度0-40，相对湿度60%以下，过于恶劣的使用环境无法保证机器正常运行；当环境温度低于0时，应将散热器冷却水更换为防冻液，否则会造成散热器无法循环散热以及循环泵故障；8.阻火器与该机距离不小于2米，割炬与该机距离不小于3米。开机前准备开机前准备1.检查输入电源与该机电源是否相符且接地可靠；2.检查该机输出气路是否连接可靠；3.检查该机液位是否正常（通过观察缺液指示灯和缺水指示灯）；4.连接主机与散热器管道和主机与散热器电源插件；5.散热器水箱加水，1个月检查一次，水箱水位保持在80%左右；6.检查机外阻火器水位是否正常；氢氧机操作要点开机操作步骤开机操作步骤1.闭合该机主电源；2.按启动按钮；3.打开割嘴燃气阀；4.调节电流调节钮并观察电流表（具体大小视工件厚度进行调节）；5.点火作业。氢氧机操作要点关机操作步骤1.打开割炬混合器阀，迅速关闭割炬燃气阀，待火焰熄灭后，再次打开割炬燃气阀；2.将机器电流调节至最小值后，按停止按钮；3.最后关闭总电源。氢氧机操作要点氢氧气切割展示手持割炬切割后工件图数控机床切割后效果
