顶尖电子称安装、使用、功能设置、常见问题说明书.docx

上传人:仙人****88 文档编号:9450367 上传时间:2025-03-26 格式:DOCX 页数:50 大小:958.88KB 下载积分:10 金币
下载 相关 举报
顶尖电子称安装、使用、功能设置、常见问题说明书.docx_第1页
第1页 / 共50页
顶尖电子称安装、使用、功能设置、常见问题说明书.docx_第2页
第2页 / 共50页


点击查看更多>>
资源描述

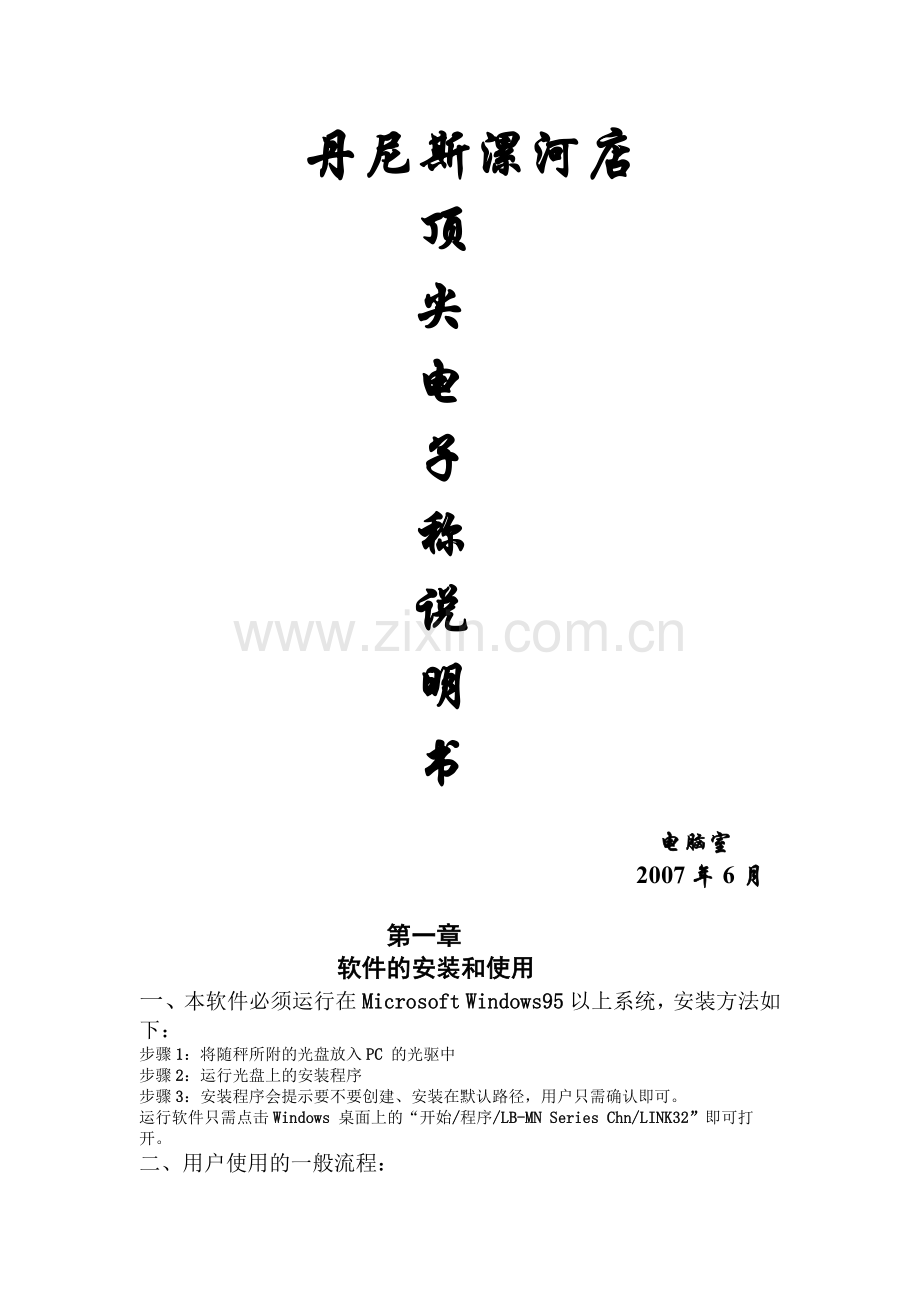

丹尼斯漯河店 顶 尖 电 子 称 说 明 书 电脑室 2007年6月 第一章 软件的安装和使用 一、本软件必须运行在Microsoft Windows95 以上系统,安装方法如下: 步骤1:将随秤所附的光盘放入PC 的光驱中 步骤2:运行光盘上的安装程序 步骤3:安装程序会提示要不要创建、安装在默认路径,用户只需确认即可。 运行软件只需点击Windows 桌面上的“开始/程序/LB-MN Series Chn/LINK32”即可打 开。 二、用户使用的一般流程: 1、 制作标签文档 *.SCR。 2、 产生PLU文档 *.PLU,*.TXP,*.TXU(*.PLU是手工录入生成,*.TXP,*.TXU是超市后台系统从档案库中转换生成,需要电脑室人员写程序来完成)。 3、 由PLU文挡生成热键插片,此步骤为可选。 4、 Link32环境下完成下传工作。 1、生成标签文挡 2、生成PLU文挡 4、在Link32中选择 标签和PLU 标签秤 3、生成热键插片 IP地址或称号 资料下传 “称号:”一列的填写方法:使用RS—232通讯时,填铭牌上的序列号,使用以太网通讯时, 填称的IP地址。 三、如何制作标签 1. 点击 \文件\新建 打开一个空白标签,输入标签的宽度和高度。 2. 从组件清单上选择一个组件点击鼠标,然后将鼠标移到标签上再点击鼠标放置组件, 拖动组件到合适的位置上。 3. 重复2 步骤直到所有组件放置完毕。 4. 在主窗口的右边有一个组件属性窗口,在里面选择该组件的各属性。 5. 如欲修改某些组件的属性,点击该组件(此时组件外框变红),在属性窗口定义文件属性 6. 改变组件的位置,可以直接拖动,也可以通过在属性字段元定义位置参数实现。 7. 点击 编辑背景进入背景编辑。其操作类似于Windows 下的小画家,可以剪切已有 的图形和编辑文字,但文字一旦确认就变成图形格式不能再编辑,只能删除重写。 正在编辑重量 选择字体,大小 编辑文字 四. 如何生成PLU 文檔 生成PLU 文档有两种方法: ⑴打开PLU 手工录入 ⑵由超市计算机部人员写一段程序,从后台数据库中抓取PLU 信息生成*.TXP,*.TXU 文本档案,在PLU 和Link32 中可以直接调用(TXP,TXU 文本格式详见附录) 2. 如何查找PLU 在PLU 中有一个搜索引擎,在左边选中查找项,在右边输入查找值,则游标会自动停 在要查找的PLU 上。 生鲜码是标签秤识别商品的唯一代码,是专供标签秤查询商品用的 货号是超市识别商品的唯一代码,是专供超市查询商品用的 输入生鲜码 查找生鲜码 3.如何生成热键插片 生成热键有两种方法: ① 查找需要设热键的PLU,在PLU 项目热键 中填写相应的热键号 ② 点击文件>输入热键插片,会出下如下图的一个窗口,在相应热键号上方输入PLU 的生鲜 码。完成之后会自动生成一个与PLU 文档同名的扩展名为*.key 的热键文档。 生成热键之后,点击文件>打印热键插片就能打印一份热键插片。 下一行对应热键85-168 上一行对应热键1-84 4 如何设置Link32 文件 首先要给标签秤起一个名字,输入序号;然后选择要下载的PLU 和标签文档;最后为了管 理方便可输入部门(如上图所示),哪一台秤要下载就选中哪一台秤。切记别忘了将Link32 文件存盘,以免下次要下载时又要从头再来。 5 如何下载(升级)标签秤程序文件*.hex : 有时标签秤受到干扰程序部分会损坏,这时必须重新下载程序或升级新程序。方法是: ① 选中秤号一列中对应的网络IP 地址, ② 点击网络>更新程序,选择路径打开程序文件*.hex 即可 6 如何下载标签和PLU ① 选中秤号一列中对应的网络IP 地址,选择相应的标签和PLU 文档, ② 点击网络>下载程序,选择PLU D0 标签 后确认即可 7 如何下载功能参数: ① 选中秤号一列中对应的网络IP 地址,使游标停在某台秤的序号上 ② ,点击文件>功能设定,修改参数后关闭 ③ ,点击网络>下载资料 选择 功能设定 确认. 功能参数表如下图: 8、如何下载热键 1 选中称,选择相应的PLU文档 2、打开-网络-下载热键 9、 如何定时自动下载 1 打开-文件-选项-排程设定自动下载 2 每天打开LINK32,选中称,选择响应的PLU文案,每天到了设定的时间自动下载。 10、如何变价和增加新品种 变价和增加新品种有两种方法: 1.打开原有的PLU 修改后存盘、下传 缺点:没有修改的PLU 也要下传,速度慢 优点:方便、省事 2.对变动部分重新生成PLU 档,命名时和原来PLU 档同名,只是扩展名为*.TXU。 如原来PLU 档为demo.txp,那新生成的档案为demo.txu 。然后再Link32 中更新 PLU 栏选择*.txu 后,打开 \网络\更新PLU 下传。 优点:快速、省事(因为只下传有变化的PLU)。 在V310a 以后版本中,TXU 文件没有相对应的同名TXP 文件,系统会自动生成,每台秤 都有一个功能参数,用户可根据需要调整每一台秤的参数,我们建议用户使用同一种参数。 11 其它常见的问题 1、 重新生成的TXP 档案下传后热键消失(或变动) 重新生成的*.TXP 由于误操作生成了新的*.key(热键文档),这样下传新的*.txp 后 新的热键文档也同时下传。解决方法是:打开Link32 \文件\选项\基本设定\ 将 自动下 载热键选择为 不. 五、软件操作 我们的软件包括标签编辑程序, PLU 管理软件(含热键插片编辑打印), 及网络管理程 序。操作方便, 简单易学, 充分发挥了WINDOWS 软件的的优点, 创造本机独特之功能 1 Link32 操作说明 这是一个网络管理程序, 负责网络的建构、配置及资料下载。在其中可直接调用Label editor 和PLU manager 来编辑标签和PLU 表。 标题列: 显示当前Link32 网络配置文件名称。 菜单列: 包括档案(File), 通讯(Communication), 网络(Network),程序(Programs),帮助 (Help)五个功能. 工具列: 此列提供了一些功能的快速执行按钮, 有“建立新檔”, “开启旧档”, “存盘”, “退出”, “测试”, “开始下载”, “检视”,“标签编辑”, “PLU 编辑”,“功 能设定”等功能项. 状态列: 提供了当前Link32 网络配置文件的相关信息. 文件列表: 列出所有相关的文件清单. 2 Link32 网络配置文件建立方法: a. 部门和标签秤之间的关系 在具有很多个部门的大型超市里,如蔬菜部、水果部、禽蛋部、干果部等等,可由一 定数量的秤组成一个部门,各个部门可包含不同IP 地址的标签秤和不同类型的标签秤。 如 此辐射,以形成树状的Linker32 网络。 11-3 b. 结构调整方法 部门和标签秤构成的网络树状结构中,部门的作用仅仅是用来辅助选择标签秤而已, Link32 最终是根据标签秤的选中标记来决定是否对某台秤进行下载,如欲更改,需按 “空 格” 或 “清除” 键删除部门和标签秤原来存在的内容,然后重新输入新的内容,以此达 到更改原来网络的目的。 c. 操作方法 选择与否:按一下空格键出现选中标记表示选择,再按一次选中标记消失表示不选择 部门名称:输入部门名称,最多可输入40 个字符。 标签秤名称:输入标签秤名称,最多可输入40 个字符。 秤 号:输入秤的网络IP 地址。 D0 标 签:从右侧文件清单中选择所需的标签文件。 D1 标 签:从右侧文件清单中选择所需的标签文件。 P L U: 从右侧文件清单中选择所需的PLU 文件。 PLU 更 新:从右侧文件清单中选择所需的PLU 更新文件. 3 Label editor 操作说明 这是制作标签的软件,主要完成标签设计的功能。用户可以在标签上放置各种组件(如 : 商标、价格、单价、重量、条形码、打折原价等),及条形码旋转(0°、90°、270°) 等功 能,也可以编辑图形背纹,提供了编辑图形的整套工具,并提供了与其它图形编辑软件交 换图形的能力.同时该软件也提供了完整的文件管理功能,以便于用户进行标签管理 (如下 图)。标签编辑的基本操作如下: 3 Label editor 操作说明 这是制作标签的软件,主要完成标签设计的功能。用户可以在标签上放置各种组件(如 : 商标、价格、单价、重量、条形码、打折原价等),及条形码旋转(0°、90°、270°) 等功 能,也可以编辑图形背纹,提供了编辑图形的整套工具,并提供了与其它图形编辑软件交 换图形的能力.同时该软件也提供了完整的文件管理功能,以便于用户进行标签管理 (如下 图)。标签编辑的基本操作如下: 设计新标签:执行 文件|新建 命令,输入标签的宽度和高度,然后开始设计标签。 将各种组件放置到标签上: 从组件清单上选择所需的组件,单击组件按钮,然后将游标移到 标签上适当的位置再单击鼠标左键即可把这个组件放在这个位置。条码竖放时要靠上边缘,预打线以下不能放动件;放置尾信息组件时,当尾信息为空时(即没有设置时),则打印标签时尾信息部分会打印机器号;尾信息不为空时(即有设置尾信息内容)打印设置的内容。设定标签组件属性: 在主窗口的右边有一个组件属性窗口,您可从中选择所需的属性。编辑标签背景: 执行 文件|编辑背景 命令,进入背景编辑状态。选择下载标签类型: 您可择下载为D0 或D1 标签。下载: 执行 通讯|下载标签 命令, 将已设计好的标签下载到标签秤上。至此,您已完成了标签的编辑和下载。 标签组件不可超出标签灰线,如果超出灰线则超出部分将不能被下载到标签秤上。 条形码旋转(0°、90°、270°)的主要用途是:(1)当热敏头有热点故障造成白线而影响 条形码之辨识时,可将条形码旋转成竖直方向,即可不必报废热敏头继续使用(2)当空间紧迫 时,条形码旋直靠边可获得较大的空间。如现有标签纸宽(60)×长(40),在编制时,要将宽设为40,长设为60,只需将link32 功能设置项中的打印方向设为(1)“垂直方向”后下载即可。 4 PLU manager 操作说明 这是管理PLU 的软件,主要完成对PLU 的管理功能,其操作类似Microsoft Excel,可 以编辑储存5120 条PLU 信息,并可对各条PLU 任意编辑,可以编辑多达197 条的信息,并 有方便的搜索引擎,可以快速的定位PLU。提供了完善的文件管理功能,可以转出及转入 PLU 文本文件,以与其它软件交换PLU 信息。可以打印PLU 表,方便操作人员依表操作PLU, 且可以做PLU 键盘插片。如下图: A. 菜单列基本操作如下: 档案(File)→新档案(New),开启旧档(Open),存盘(Save),另存为(Save as), 选项(Preference),页面设置(Page setup),打印PLU(PLU print),输入热键插片 (Hotkey sheet input),热键插片预览(Hotkey sheet preview),热键插片检查(Hotkey sheet check),热键插片打印(Hotkey sheet print)以及退出(Exit)。 Plu→剪切(Cut),复制(Copy),粘贴(Paste),移至(move to),插入(Insert), 删除(Delete)和按热键排序(Sort by hotkey)。选择(Selections)→PLU,字段元(Field),所有资料(All),填充(Fill),清除(Clear),生成热键(Genarate hotkey),生成生鲜码(Genarate LFCode)和生成货号(GenarateCode)。选项(Options)→设置标签头/标签尾(Information),编辑信息(Edit message),设定时段打折模式(Rebate schedule)和设置字体(Font)。通讯(Communication)→下载PLU(Download PLU),上载PLU(Upload PLU)和清账(Clear account)。帮助(Help)→内容(Contents)和关于(About)。 B. PLU 表基本字段解释如下: 热键(Hotkey)→输入热键(1-168)。 PLU 名称(Name)→输入36 个以内的字符表示PLU 名称。 生鲜码(LFCode)→输入6 位以内的数字表示生鲜码,不可重复。 PLU 货号(Code)→输入10 位以内的数字表示PLU 货号。 条形码类型(Barcode Type)→输入条形码型号(0-99)。 单价(Unit Price)→输入单价。 称重单位(Weight Unit) →按下空格键, 然后选择所需的重量单位。 数量单位(PCS Type)→输入数量单位(0-15),数量单位在Link32 中设定。 部门(Department)→输入两位数表示部门。 皮重(Tare)→输入去皮重量,换算后应在15 千克内。 保质期(Shelf Time)→输入保质期(0-365)。 包装类型(Package Type)→按下空格键,然后选择所需的包装类型。 包装重量(Package Weight)→输入包装重量,换算后应在15 千克内。 包装误差(Package Tolerance)→输入包装误差百分比(0-20)。 信息一(Message 1)→输入信息号码(0-197)。 信息二(Message 2)→输入信息号码(0-197)。 多标签 →选择标签类型,可同时选择多种。A0:不能在标签称上修改商品单价。 D0、D1:用户自定义的两种标签,在Label Editor 编辑。 折扣 →输入打折率。折扣范围(-10~125):-1~-10 表示打折排程的模式1~模式10; 0~125 表示打折率,如80 即打八折,120 即加成20%。 单品帐(Account)→上传PLU 时,此字段为该单品的销售总额。 第二章 电子称前台操作说明 一、开关机 硬开机:通上电源后,显示屏出现 “9、8、7......0”的倒计数状态,此时系统进入了自检过程。倒计数完毕后即进入正常工作状态。此时请勿按任何键,自检时按某些键会改变秤的设置,使秤无法正常使用。 软开机:要在通上电源的前提下,按开关键。 软关机:按住开关键2 秒钟。 断开电源即为硬关机,强烈建议在百货、超市有网络或有下载资料的情形下,一 般不要拨掉电源插头,应使用开关键开关机。 计价单位 自动 去皮 零点 重量 价格 M++ 琐定 单价 PLU 输入 总价 打折 0.000Kg 0.00 0.00 二 称重计价 总共有3 种称重计价法。如果PLU(单品)资料已从后 台服务器PC 下载或已在秤中预先编辑,操作步骤如下第 一种和第二种。如果PLU 资料未由后台服务器PC 下载或 未在秤中预先编辑,操作步骤如下第三种。 (1)其对应的显示屏如右图一所示. (2)在“自动印表”状态下时,在重量和单价都为非零的 条件下时,只要重量一稳定,系统就将打印标签. (3)显示屏上的“自动”箭头亮,这就表示系统就处于自动印表状态.按“自动印表”键可切换状态.我们建议使“自动印表”状态为缺省的状态. (4)秤盘上无物体或秤盘上有物体按”归零”键使物重为零并“零点”箭头亮则为零点状态. (5)下述操作方法包括去皮操作,以颗计价,打折,变价操作方法都处于自动印表状态.若不处于自动印表状态,即自动印表箭头不亮时,为了打印出标签需按印表键 操作方法一:热键操作步骤 交易例子:售出2kg 的葱,假设葱对应的热键为01,单价为1.50¥/k 操作步骤 键 前头状态 显示 注释 箭头状态显示 操作步骤键 归零 自动重量单价总价 注释 1 按归零键使秤称重为  零. 归零 0.000 kg 0.00 0.00 若已为零状态, 可忽略此步. 计价单位 自动 去皮 0.000kg 重量 零点 M++ 价格 0.00 单价 锁定 PLU 输入 0.00 总价 打折 定价包装 定重包装找钱 功能设定 图 一 5-2 2.放上设重为2kg 的葱. 2.000 kg 0.00 0.00 3.在大键盘上按此商品 对应的热键01 1 2.000 kg 1.50 3.00 􀀣热键共有168 个,并可通过后台PC 随时更改和打印插片. 􀀣上述热键操作步骤适合于热键1-84 的操作步骤.至于热键85-168,上述操作骤3-5 可改为: 按单品PLU 键,然后按商品所对应的热键.其它步骤相同. 􀀣为了现场操作人员的操作方便,所有的PLU 都可以打印出最近的插片.打印功能由后台 PC 设置. 操作方法二: 一般操作步骤. 交易例子:售出2kg 的葱.葱对应的生鲜码为10,单价为1.50¥/kg 箭头显示 操作步骤键 归零自动重量 单价 总价 注释 1.按归零键使秤称重 为零. 归零 0.000kg 0.00 0.00 若已为零状态,可 忽略此步. 2.放上假设重为2kg 的商 品. 2.000kg 0.00 0.00 3.按单品PLU 键. PLU 输入生鲜码未设定0.00 4.在小键盘上输入生 鲜码,假设为10 1 0 输入生鲜码10 0.00 5.按单品PLU 键. PLU 2.000kg 1.50 3.00 若LFCODE 为6 位, 忽略此步. 操作方法三:适合于未预设的PLU 箭头显示 操作步骤键 归零 自动重量 单价 总价 注释 1.按归零键使秤称重为 零. 归零 0.000kg 0.00 0.00 若已为零状态可忽 略此步. 2. 按住计价单位不放, 选择正确的计价单位假 设选kg. 计价单位 0.000kg 0.00 0.00 3.使用小键盘输入单价 例如2.0. 2 0 0 0.000kg 2.00 0.00 4. 放上称重商品.假设 重为1kg. 1.000kg 2.00 2.00 5-3 5.3 去皮操作 此操作只适用于称量需要包装的商品,如鸡蛋,豆 子,甜不辣等.有两种方法分别使用于包装物与商品分 离和包装物与商品未分离的情形. 􀀣显示屏主要显示如右图二所示 操作方法一:适合于包装物与商品分离. 交易例子:售出一箱苹果.苹果的单价为 6.0¥/kg,假设热键为05,重为2.0kg. 箭头状态显示 操作步骤键 归零 自动去皮重量单价总价 注释 1.放上假设重量为1.0kg 的容器或包装盒. 1.000 kg 0.00 0.00 2.按去皮键. 去皮 0.000 kg 0.00 0.00 “去皮”三角开 始闪烁,表示为去 皮状态 3.放上一箱苹果. 2.000 0.00 0.00 4.在大键盘按苹果的热键 05. 05 2.000 k 6.00 12.00 5. 称重完毕按去皮键消 除. 去皮 3.000 kg 6.00 12.00 显示屏上” 去 皮”三角消失,表 示已退出去皮状 态 操作方法二:适合于已知皮重且包装物与商品不分离. 交易举例:售出一箱苹果.苹果的单价为6.0¥/kg,皮重为1.0kg,苹果和箱重共重2.0kg. 箭头状态显示 操作步骤 键 归零自动去皮重量 单价总价 注释 1.按归零键使秤称重为 零. 归零 0.000kg 0.00 0.00 若已为零状态,可 忽略此步. 2.在小键盘输入皮重. 1 0 0 0 0.000kg 10.00 0.00 3.按去皮键. 去皮 -1.000k g 0.00 0.00 “去皮”三角开 始闪烁,表示为去 皮状态 4.放上一箱苹果. 1.000kg 0.00 0.00 5.在大键盘上按苹果的 热键05. 05 1.000kg 6.00 6.00 6.称重完毕按去皮键消 除. 去皮 2.000kg 0.00 0.00 显示屏上” 去 皮”三角消失,表 示已退出去皮状 态 计价单位 自动 去皮 0.000kg 重量 零点 M++ 价格 0.00 单价 锁定 PLU 输入 0.00 总价 打折 定价包装 定重包装找钱 功能设定 图 二 5-4 5.4 以颗计价 有3 种以颗计价的操作方法,若PLU信息已由后台 PC 下载或已在秤上预先编辑,操作方法为第一种或第 二种,否则操作方法为第三种.相应的显示屏显示情况 如图三所示. (图3 操作方法一:热键操作步骤. 交易例子:现售出瑞士蛋糕盒十只,其对应的热键为05. 箭头状态显示 操作步骤键 归零 自动重量 单价 总价 注释 1.在小键盘上输入颗数 10. 1 0 0.000kg 0.10 0.00 2.按计价单位 键. 计价单位 0.000kg 0.00 0.00 按计价单位键之 后,显示屏回初始状 态. 3.在大键盘上按蛋糕盒 相对应的热键05. 05 K 0g 3.00 30.00 4.按印表键. 印表 K 0g 0.00 0.00 若已放上蛋糕,标签被自 动打印,可忽略此步. 操作方法二:一般操作方法 交易例子:现售出瑞士蛋糕盒十只,其对应的生鲜码为12. 箭头状态显示 操作步骤键 归零自动 重量 单价 总价 注释 1.在小键盘上输入颗 数10. 1 0 0.000kg 0.10 0.00 2.按计价单位 键. 计价单位 KG 0.000kg 0.00 0.00 3.按单品PLU 键. 单品PLU 输入生鲜码 未设定 0.00 4.在小键盘上输入蛋 糕的生鲜码12. 1 2 输入生鲜码 12 0.00 5.按单品PLU 键 单品PLU K 0g 2.50 25.0 生鲜码为6 位时 可忽略此步. 6.按印表键 印表 K 0g 0.00 0.00 若已放上蛋糕, 标签被自动打 印,可忽略此步. 操作方法三:适合于未预设的PLU 计价单位 自动 去皮 K 0G 重量 零点 M++ 价格 0.00 单价 锁定 PLU 输入 0.00 总价 打折 定价包装 定重包装找钱 功能设定 图 三 5-5 交易例子:现售出瑞士蛋糕盒十只,其对应的单价为2.0PCS(g). 箭头状态显示 操作步骤键 归零 自动重量 单价 总价 注释 1.按住计价单位键并 选择正确的计价单位 例PCS(g). 计价单位 K 0g 0.00 0.00 2.通过小键盘输入蛋 糕的颗数10. 1 0 K 0g 0.10 0.10 3. 按住计价单位键 显示屏回初始状态. 计价单位 K 0g 0.00 0.00 4.用小键盘输入蛋糕 的单价2.0. 2 0 0 K 0g 2.00 20.00 5.按印表键. 印表 K 0g 0.00 0.00 若已放上蛋糕,标签 被自动打印,可忽略 此步. 5.5 打折 可以通过后台PC 服务器设置密码来锁定打折 功能.可随时通过后台更改密码.总共有四种折价 操作方法,包括比例折价操作法,总价折扣法,单 价折扣法以及改变价格法. 􀀣显示屏主要显示如右图四所示 操作方法一: 按比例折扣操作方法. 交易例子:现售出一批上海青,打95 折,上海青的单价为8.0¥/kg 且热键为12. 箭头状态显示 操作步骤键 归零自动 打折 重量 单 价 总价 注释 1.在小键盘上输入上海 青的折数95. 9 5 0.000kg 0.95 0.00 2.按打折 键. 打折 0.000kg 0.00 0.00 按打折键之 后, 显示屏回 初始状态. 3.放上上海青,设重为 1.0kg. 1.000kg 0.00 0.00 4.输入上海青对应的热 键12 12 1.000kg 8.0 0 7.60 计价单位 自动 去皮 0.000kg 重量 零点 M++ 价格 0.00 单价 锁定 PLU 输入 0.00 总价 打折   定价包装 定重包装找钱 功能设定 图 四 5-6 􀀣上述的步骤3 到4 请参考称重计价法.可视具体的情况选择其它的操作方法,例如一般 操作法或未预设的PLU 操作方法.下述的打折方法也一样. 操作方法二:总价折扣操作方法. 交易例子:现售出一批重为1kg 的上海青,总折扣金额为1.00¥,上海青的单价为8.0¥/kg 且热键为12. 箭头状态显示 操作步骤键 归零 自动打折 重量 单价 总 价 注释 1. 按 - 键. - 0.000kg 0.00 0.00 打折箭头闪烁 意味着秤处于 打折状态. 2. 输入总价折扣金额. 1 0 0 0.000kg 1.00 0.00 3. 按 - 键. -  0.000kg 0.00 0.00 按-键之后,显 示屏回初始状 态. 4.放上设重为1.0kg 的上 海青.  1.000kg 0.00 0.00 5.键入上海青对应的热 键12. 12 1.000kg 8.00 7.00 操作方法三:单价折扣法. 交易例子:现售出一批重为1kg 的上海青, 单价折扣到金额为1.0¥/kg,上海青的单价为 8.0¥/kg 且热键为12.单价折扣后,上海青的单价为1.0¥/kg. 箭头状态显示 操作步骤键 归零 自动打折 重量 单价 总价 1. 输入单价折扣金 额. 1 0 0 0.000kg 1.00 0.00 2. 按 - 键. - 0.000kg 0.00 0.00 3.放上上海青. 1.000kg 0.00 0.00 4.键入上海青对应的 热键12. 12 1.000kg 8.00 1.00 5.6 变价 改变价格.共有两种改变价格方法如下表所示: 方法一:交易例子:变价前,苹果的单价是4.0/kg. 变价后,苹果的单价是3.0¥/kg,热键为 05. 5-7 箭头状态显示 操作步骤键 归零 自动 重量 单价 总价 1.在大键盘上输入苹果的 热键05. 05 0.000kg 4.00 0.00 2.按变价 键. 变价 单价/编辑栏 位 0.00 0.00 3.键入苹果改过后的单价 3.0¥/kg. 3 0 0 单价/编辑栏 位 3.00 0.00 4.按Enter 键. Enter 0.000kg 0.00 0.00 5.进行正常的称重计价或 以颗计价法. 方法二: 交易例子: 变价前,苹果的单价是4.0¥/kg. 变价后,苹果的单价是3.0¥/kg,生鲜码15. 箭头状态显示 操作步骤键 归零 自动 重量 单价 总价 1. 按变价 键. 变价 输入生鲜码 0.00 0.00 2. 在小键盘上输入苹果 的生鲜码15. 1 5 输入生鲜码 15 0.00 3. 按Enter 键. Enter 单价/编辑栏 位 0.00 0.00 4. 键入苹果改过后的单 价3.0¥/kg. 3 0 0 Input new price 3.00 0.00 5. 按Enter 键. Enter 0.000kg 0.00 0.00 6. 进行正常的称重计价 或以颗计价法 5.7 选择计价单位 显 示 操作步骤键 重量单价总价 注释 1.按住计价单位 键不放. 或者在1 秒后放开(会听 到设定音),再按此键. 计价单位 Kg 0.000kg 0.00 0.00 可看到克, 十克, 百克, 公 斤, 盎司, 磅和PCS(克), PCS(公斤), PCS(磅), PCS(盎司) 依次出现且循 环显示 2.选择单位. 例如,选择PCS(g)作为单 位. K 0g 0.00 0.00 如果您选择500 克(市斤) 或600 克(台斤)时, 显示 屏上的计价单位符号会全 部消失, 这表示是以市斤 (500 克)或台斤(600 克) 为计价单位; 如果您选择 PCS( 克), PCS( 公斤), PCS(磅), PCS(盎司)其中 的任一个, 则显示屏上的 5-8 计价单位会显示K, 这表示 是以数量单位( 个, 包, 件, 条*)为计价单位 3.如果选数量单位(个,包, 件...)为计价单位,要输入数 量时,就要输入相应的数值 (最多为99),再按计价单位 键. 计价单位 若没输入数量, 则预设为 1PCS(piece) 􀀣 计价单位改变时, 计重单位也随之改变. 如计价单位由“元/克”变为“元/十克”时, 计 重单位也由“克”变为“十克”. 5.8 常用键操作 键名功能 操作步骤 备注 清除 1.通常用于清除单价 2.除不正常画面或错误信息,使 系统恢复到正常状态. 按清除键. 用于测试网络通迅是否正常按下此键一秒钟,若听到嘟嘟嘟短音表示网络 通讯异常,一声长音则表示网络通迅正常。 自动印表自动打印标签. 切换键按一次有,再按一次 取消 在机器刚打开时即 为自动印表状态, 若要取消自动印表 状态,重按自动印 表键即可. + - 可用于设定打印时间和系统时 间的关系. 按时间键2 秒,按+设定打 印时间提前于系统时间,反 之按- 设定,按时间键离开 此功能. +表示提前,-表示 退后. ↑ ↓ 控制打印机的进/退纸. 按↑使打印机进纸,按↓使 打印机退纸. ← → 该键具有寻找功能,即寻找目前 字段的相关项目. 按←寻找上一个项目,按→ 寻找下一个项目. 价格锁定 单价在重量转为零时会自动清 除,故当要连续称同一单价的商 品时,价格锁定 可避免价格的重 复输入. 按下价格锁定可连续称同 一单品(单品不会消失)的 商品. 价格锁定 键为切 换键,如欲取消,只 须再按一次 价格锁定键即可. 网络 测试 5-9 5.9 一些简易操作 5.9.1 价格标签印制 􀀣此操作适用于复印同类同重的标签. 先调用PLU 或输入单价,并印一张标签. 按 复印键, 再按数字键 (1-9), 则可印出1-9 张的价格标签. 按 复印键, 再按数字键 0, 可复印出无数张的价格标签,要中止就按清除键 5.9.2 快速复印 􀀣 无限印表为快速、连续印刷相同不剥离标签功能. 1.将纸卷重装, 将纸头伸出纸口, 勿卷入收纸器(先将秤设置为不回收纸格式,设置方法 见5.9.5 章). 2.放上货品, 选定单品或输入价格. 3.按复印 键再按00 键即可连续印刷. *4.如欲停止复印, 只需按 清除 即可. 5.9.3 自动快速包装 􀀣此操作适用于大批量打印同类但不同重量商品的标签. 1. 激活 “自动印表” 和 “价格锁定”功能. 2. 调用PLU 或输入单价. 3. 将待包装物品逐一放上秤盘, 标签即可自动印出. 1. 将物品1 放上秤盘,自动印出标签 2. 放上物品2,同时拿下物品1 3. 取下标签,将它贴在物品1 上,下一张标签自动吐出. 4. 将物品3 放上秤盘,同时取下物品2 5. 取下标签,将它贴在物品2 上,下一张标签又同时自动吐出. 􀀣如果要快速操 作,建议使用右边 的操作方法. 6. 如此循环,即可把印标签的时间重叠,产生没有停顿的极快速的操作. 5-10 5.9.4 收据印表 􀀣此功能在交易时用于收据纸的打印. 1. 将标签纸卷换为收据纸卷. 注意: 装纸时, 应将纸卷头伸出出纸口, 勿卷入收纸器, 请看3-3 到3-4 页图标. 2.按 系统设定 键, 1 秒后, 再按S(38)键, 接着用 ( 07) 和 (08) 键选“RECEIPT”. 3.按 确认Enter (10) 键确认. 5.9.5 不回收卷纸的使用 􀀣此功能适用于一些特粘的标签纸,在正常LABEL 模式这种纸会被卷进打印机,粘在打印 机压力轴上,用这种方式标签不能自动剥离,要把标签纸一张一张取下才行。 1.将标签纸卷换为收据纸卷的装法. 注意: 装纸时, 应将纸卷头伸出出纸口, 勿卷入收纸轴, 请看4-7 到4-8 页图标. 2.按 系统设定 键, 1 秒后, 再按S(38)键, 接着用 ( 07) 和 (08) 键选择 “NOREW”. 3.按 确认Enter (10) 键确认. 5.9.6 拼盘的使用 􀀣此操作适用于加工礼盒、拼盘. 步骤如下: 1.呼叫1 号PLU,标签秤长鸣一声确认 2.输入数量例如2,按"计价单位",放上苹果,呼叫2 号PLU,标签 秤长鸣一声确认(显示0)(如果重量显示为零,标签秤不会长鸣) 3.输入数量例如3,按"计价单位",放上橘子,呼叫3 号PLU,标签 秤长鸣一声确认(显示0) (如果重量显示为零,标签秤不会长鸣) 4.呼叫4 号PLU,放500 克葡萄,重量稳定后,标签秤长鸣一声确 认(显示0) 5.呼叫1 号PLU,放上重量,打印出标签,项目如下: 名称:水果拼盘 重量:2PCS 总价:18.60 元 例A:卖一水果拼盘(2 个苹 果,3 个橘子,500 克葡 萄)(处于自动打印方式). 假设有PLU 资料,如下: 1 号PLU 名:水果拼盘包装 方式:定重定价(定重为0, 定价为0). 2 号PLU 名:苹果 重量单 位:PCS(KG) 单价: 5.00 元/个. 3 号PLU 名:橘子 重量单 位:PCS(KG) 单价: 1.20 元/个. 4 号PLU 名:葡萄 重量单 位:KG 单价: 10.00 元 /KG 例B:同上(处于非自动打印方式),操作同上,在3,4,5 步呼叫 PLU 后,应按"打印"键 6-1 6 功能设定 6.1 PLU 设定 􀀢此操作可以用密码锁定,密码由后台PC 设定,并可随时更改. 6.1.1 新建/修改PLU 按 单品PLU 键1 秒后,显示屏PLU 输入位置浮现三角符号,显示屏提示“输入生鲜 码”。输入6 位以内的生鲜码,按 确认ENTER 键,显示“单价/编辑栏位”: 方法一:输入数字后按确认ENTER 键,返回到销售模式,表示此数字为该单品的单价, 其余选项设为默认值。 方法二:按确认ENTER 键,进入连续编辑模式,按提示进行编辑,直到提示保存。 方法三:
