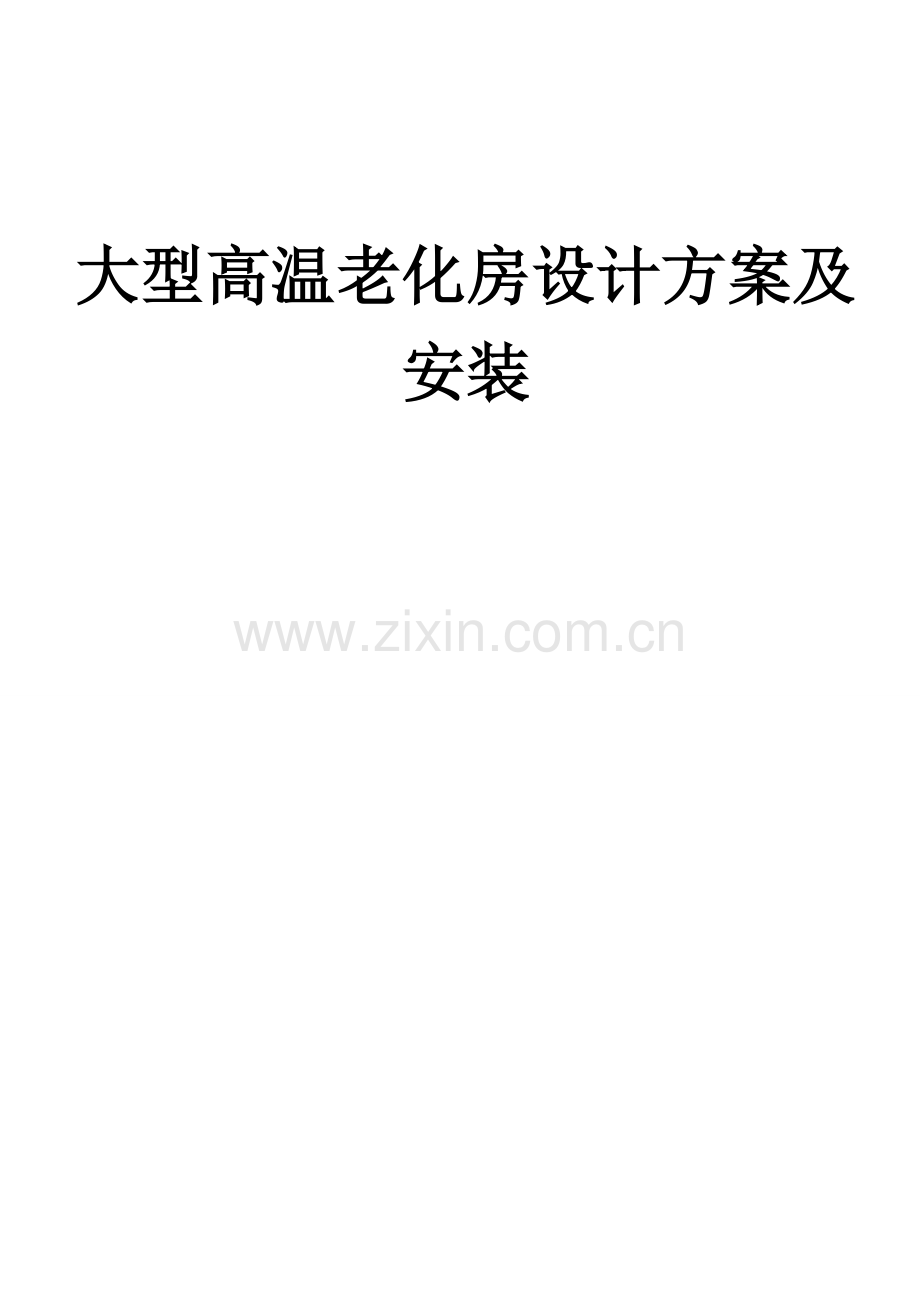

大型高温老化房设计方案及安装.docx

大型高温老化房设计方案及安装

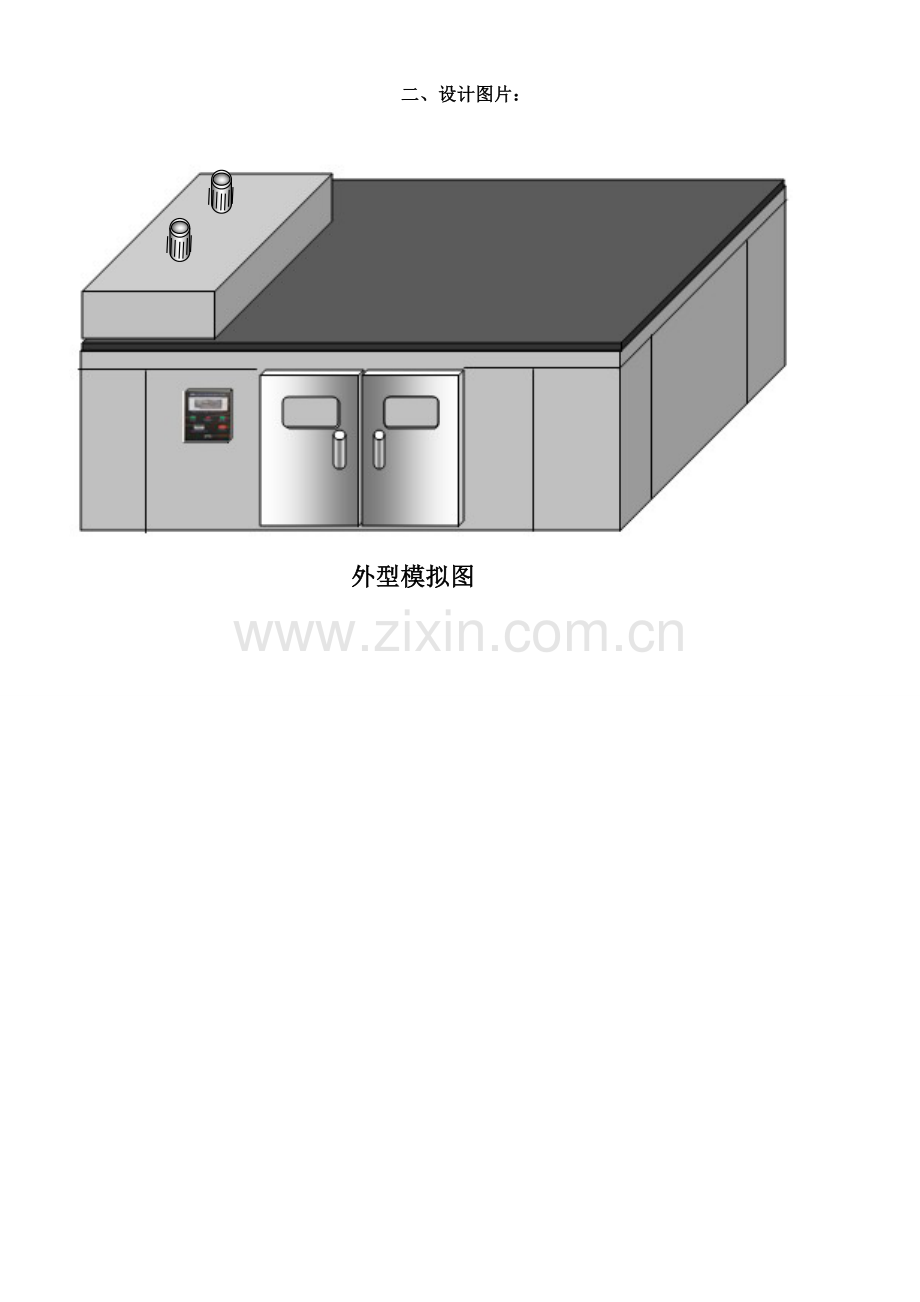

二、设计图片：

外型模拟图

大型高温老化房概述
1． 温度控制准确，精度高。由于采用了独特的风道系统设计及电控系统，能保持整个房间温度高度均匀性，大大高于同类产品。 2． 房间设定温度范围广，连续可调。在常温（常温+10℃－85℃）范围内可任意设定。若客户特别要求，可设计更高温度产品。 3． 系统保护功能齐全，能确保安全长期稳定无故障运行。 4．试验室结构设计先进合理，配套产品和功能元器件具有领先同行的先进水平，能够适应长期、稳定、安全、可靠的生产需求。 5．设备主要部件选用国内外知名品牌厂家的优质产品，确保整机的质量和性能 6． 外形美观，施工方便，施工周期短。大型高温老化房用途：广泛应用于电源电子、电脑、通讯、生物制药等领域产品的老化试验。

高温老化房技术资料
1．主要技术参数：
1.1 温度范围：常温+5℃－85℃
1.2 温度波动：±0.5℃；
1.3 温度偏差：最大精度±3℃
1.4 房内尺寸：3.5*7*2.5m；
1.5 运行方式：温度可调，恒定运行或程序运行（可选触摸屏式程序运行）
1.6 安装电源：AC~380V；50 Hz；
1.7 噪音大小：≦55分贝 （本公司产品最大特点）
1.8设备使用功率:约50KVA。

一、测控系统
1、中央控制器：采用具有中／英文显示的TEMI880温／湿度程控调节仪，计算机由客户自行准备。该控制仪采用LCD液晶显示触摸屏，控制系统采用人机对话方式；具有自动、智能、人性化的设计。控制系统采用两路输入、两路输出的控制方式，可显示、设定试验参数、程序曲线、工作时间、加热器、风机的工作状态。同时具有试验程序自动运行及PID参数自整定功能；可自动组合加热系统、循环风机、超温报警等子系统工作，从而保证整个温度控制系统的高控制质量；控制系统还具备自检测、自诊断功能，自动进行故障显示、报警。
温度程控调节仪主要性能指针：
1）显示方式：LCD液晶显示，触摸控制。中／英文接口可选。
2）显示精度：温度0.1％，
3）设定精度：温度0.1℃，
4）显示分辨率：温度0.1℃，
5）采样时间：1次／S；
6）图形显示：完整显示设定及程序曲线。
7）程序容量：最大可达140个程序组，1400个程序段。
8）具有多种断电恢复模式。控制模式：定值控制、程控。
10）设备具有年、月、日及时间显示，设备运行时间、程序段运行时间显示。
2、温度程控调节仪带有标准的RS232或RS485计算机通讯接口和专用通讯软件,与计算机连接后，可非常方便的实现上位机监控和管理(计算机及打印机自备).
3、功率控制：采用台湾“FOTEK/CKC”三相固态过零触发调功技术，控制可靠、无噪声、无电网污染；
4、主要电器组件：采用“台案”或“LG/富士”断路器、漏电保护器、交流接触器、热继电器设备；
5、系统运行方式：程序运行方式，恒定运行方式。
温度控制准确，精度高。由于采用了独特的风道系统设计及电控系统，能保持整个房间温度高度均匀性，大大高于同类产品。
2． 房间设定温度范围广，连续可调。在常温（常温+5℃－85℃）范围内可任意设定。若客户特别要求，可设计更高温度产品。
3． 系统保护功能齐全，能确保安全长期稳定无故障运行。
4．试验室结构设计先进合理，配套产品和功能元器件具有领先同行的先进水平，能够适应长期、稳定、安全、可靠的生产需求。能够满足用户为从事上述用途的加工生产要求，且使用、操作、维修方便，使用寿命长，造型美观，有良好的用户界面，使用户的操作和监测都更加简单和直观。
5．设备主要部件选用国内外知名品牌厂家的优质产品，确保整机的质量和性能
6． 外形美观，施工方便，施工周期短。
大型高温老化房用途：广泛应用于电源电子、电脑、通讯、生物制药等领域产品的老化试验。
二、加热及空气调节系统
1．工作原理：强制通风内循环，平衡调温法：
即中央控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温度的设定值（目标值）进行比较，得出的偏差信号经PID运算，输出调节信号自动控制加热器的输出功率大小，使试验室内的加热和热散失达到一种动态平衡，最终达到恒温目的。
2．空气循环装置：离心风机,电机驱动；
3．空气加热方式：采用专用螺旋状大散热面积之镍铬合金阻性电加热器；PID+SSR驱动控制；
4．风力恒温系统；风力管道系统符合《通风与空调工程施工质量验收规范》GB50243-2002标准，通常采用循环系统、加热系统和超温排风系统组成。循环系统、超温排风系统、加热系统及配套的风道系统安装于老化房顶部，不占用其它空间，，循环系统采用循环风机和配套风管进行循环，可保证测试区内温度匀，加热系统采用电热器加热，加热器放置于老化房顶上循环风道中，四周加防火隔热材料。采用PID温度模块控制，温度到达产品所需要温度后根据室内温度波动自动调节加热器功率大小配合保温库板的保温性，使室内温度精确稳定在所设定温度数值可在指定的时间内内将室温加至设定度，当温度升至设定值时加热器停止加热.加热器具有过热保护装置,如客户自身产品发热则采用过热排风系统，用低噪音风机排风，用变频器控制其转速。
循环控温过程：当开机时加热器开始加热 温度到达设定值时加热器停止加热 随着时间的推移产品区温度会逐渐上升当温度超过设定上限时排风
循环系统开始动作将产品区过热气体排室外。变频器会控制室外排风机进行运转，当温度下降至设定值下限时风机停止排风，排风系统同时关闭。
在老化产品的过程中始终保持循环状态，以保证温度均衡。整套系统动作具有性能稳定，控制精确、温度波动小，均衡度高、噪音小等特点。
噪音处理：采用低分贝的高品质循环风机，风管采用3mm厚石棉包裹，既保温又降低噪音，根据声学原理,所有动态部位采用帆布、弹簧进行软接
理，力求把噪音降到最低标准。
5．节能控制：设备采用离心式风循环系统，离心风机产生的风压、风量较大，热传递效率高。
6．可靠的降噪措施：风机机柜内部边缘配有蜂窝状吸音海绵及隔音橡塑，以保证达到最大限度降噪的目的。

三、墙体材料
库体采用双面彩钢保温库板（EPS板、聚氨酯板或岩棉板）拼装而成，板材厚度100mm，彩钢板的厚度有0.5mm，整个库体采用钢架结构，铝型材等固定支撑，库顶无需其它辅助措施就能直接在库顶作业，方便设备维护检修，库体内外用铝型材或不锈钢板包边；（地面处理部分根据客户要求），接合处打密封玻璃胶，有效保证房间的密封性与美观性。（房体材料的燃烧性能符合《建筑材料燃烧性能分级》B2级的规定。

四、声光报警系统
1．本试验箱应满足国家电工安全标准，布线规范，各接线埠均有明确标况，无裸露；
2．工作室与各电源绝对绝缘，电阻大于2MΩ，无积存静电；
3．完善的安全保护功能（如下），报警时自动关闭老化房电源
1）可靠的接地保护装置；
2）漏电/断路保护；
3）加热器短路保护；
4）鼓风电机超载保护；
5）工作室超温声光报警；
7）超温保护；
8）烟气感应报警
9）声光报警装置

五、配备技术数据及附件
1、技术数据：设备合格证(第三方提供)、设备维护保养说明书、电气原理图、保修卡、仪表使用说明书；上位机通讯软件光盘等；
2、提供《主要零部件的设备清单及报价单》。
六、售后技术服务
1、在遵守设备注意事项、安装及使用规则的条件下，设备自发货之日起，因设备本身质量引起的故障一年内免费保修，并负责终生维修服务。
2、若设备出现质量问题，在接到报修电话（或传真件）实行60分钟内电话回复，若电话里不能解决问题，则在二个工作日内由供货商专业维修人员上门处理。
3、在保修期内供货商应每隔6个月上门对设备作免费保养；终生负责维修保养。
4、供货商应长期为用户免费提供设备使用、维护咨询、技术咨询服务；保修期外，长期提供零配件，收费标准合理；包修期外只按配件成本价收取相应费用。

武汉市华威检测设备是一家专业研发、生产、销售可靠性环境试验设备及各类品管检测仪器的厂家，位于华中地区最大的都市及中心城市武汉，公司坐落于武汉经济技术开发区海天汽配城内，是中国中部地区唯一的出口加工区，腹地广阔、区位优势明显，周边高校及体育中心林立，交通非常方面。我司生产的检测设备符合 公司同时组建了一支强大的技术服务队伍为客户提供售前咨询，售中指导和售后维护的一站式跟踪服务，以更专业，更快捷的方式为客户创造价值
我们秉持“以诚为本，诚信经营,快乐合作，财富共享，锐意创新，开拓进取”的经营理念，“客户的满意即是我们努力之所在”的服务宗旨，愿与新老客户携手共创辉煌 　　 研发方面，与世界顶尖的试验机厂，技术交流，强化研发实力；近年来更致力于将工艺与科技完美结合于试验机上，使得多项产品卓然出众，令人赞赏，不断向国际市场靠近。

售前：
提供免费咨询，专业指导，为企业量身打造最合适的仪器方案。充分了解客户需求，生产产品特性，独家设计，配合最佳性价比，不浪费每一分钱，尽最大努力消除后期隐患。为客户着想，把一切都想到、做到客户的前面。
售中：
充分与客户沟通，通报进度；跟随安装、调试；试机、配合计量。做到一切所能做的。
售后：
免费保修一年，产品卖到哪里，服务就跟到哪里。及时收集客户反馈信息。尽全力免除客户后顾之忧。
通过这个服务体系，客户可以真正享受到放心购买、放心安装、放心使用的舒心消费。

售后服务条款
质量售后承诺书
尊敬的客户：
非常高兴能有机会与贵司进行业务合作，希望双方共同 “诚信互重、平等互利、携手共进、精诚合作”的原则能够长期合作。我司通过ISO9001:2008质量体系认证。产品可出具"CNAS"国家认可校正报告。我司拥有一批生产和研发的专业技术人员,可为客户提供完善的服务和技术支持。
一、质量保证事项要求验机自出厂日期起免费服务期限为一年（消耗品不在免费范围内）。
二、免费服务之主要凭证
1、请贵公司妥善保存《操作说明书》，如有遗失于一个月内与我公司联络报备。
2、《操作说明书》若经涂改后未加盖我公司之公章，则无效。
三、遇下列情况，虽在有咨证期限内，亦得酌收技术或材料费：
1、由于天灾地变而损毁。
2、由于使用者之过失或操作错误以致故障。
3、未按规定使用电源电压导致损坏。
4、自行拆修以致故障。
5、借给他人使用以致故障。
6、自行改装以致故障。
7、自行校正以故障。
8、.转移或运送不慎而障。
9、远程地区之服务。
四、注意事项：
1、凡原在东莞、深圳地区安装使用之本公司产品，如将产品移往东莞、深圳地区外使用时，服务人员之交通费及出差费，由客户支付。
2、凡广东省地区以外客户，保证期间内，服务人员之交通费及出差费，概免费。
3．本仪器尽量不要在下列场合下使用：
3.1 、在振动、摇摆的场合。
3.2、日光直射的地方。
3.3、高温、多尘、潮湿的地方。
3.4、供给本机的交流电应接地良好，确保使用安全。
3.5、严禁使用强溶剂（如：苯、硝基类油）清洗机彀。
3.6、机内不得注入水和杂物，以防电气组件损坏和触电。
3.7、仪器显示器内的拆装及调试只能由国家计量部核准的单位和本公司负责，其它人不得擅自拆修。
