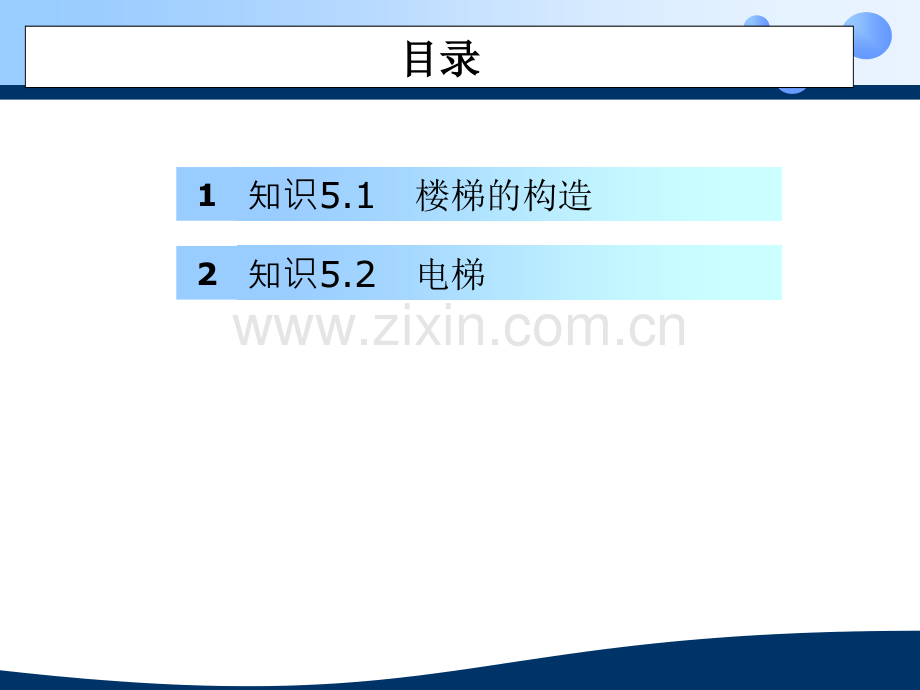

Company LogoCompany Logov楼梯楼梯详图知识5.1 楼梯的构造目录目录1知识5.2 电梯25.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v1 楼梯的类型楼梯的类型v（1）按楼梯所在位置分为室内楼梯和室外楼梯。按楼梯所在位置分为室内楼梯和室外楼梯。v（2）按楼梯的使用功能，分为主要楼梯、辅助楼按楼梯的使用功能，分为主要楼梯、辅助楼梯、疏散楼梯、消防楼梯。梯、疏散楼梯、消防楼梯。v（3）按楼梯所用材料分木楼梯、钢楼梯和钢筋混按楼梯所用材料分木楼梯、钢楼梯和钢筋混凝土楼梯。凝土楼梯。v（4）按楼梯的形式分按楼梯的形式分:5.1.1 概述5.1 楼梯的构造楼梯的构造v直跑式楼梯：直跑式楼梯：直跑式楼梯是指沿单一方向通行的直跑式楼梯是指沿单一方向通行的楼梯。楼梯。5.1 楼梯的构造楼梯的构造v双跑式楼梯：双跑式楼梯：双跑式楼梯指有两个平行布置且行双跑式楼梯指有两个平行布置且行进方向相反的梯段的楼梯。进方向相反的梯段的楼梯。5.1 楼梯的构造楼梯的构造v折行多跑式楼梯：折行多跑式楼梯：折行多跑式楼梯是指第二梯段折行多跑式楼梯是指第二梯段和第一梯段的行进方向不同的楼梯。和第一梯段的行进方向不同的楼梯。5.1 楼梯的构造楼梯的构造v 双分（合）式楼梯：双分（合）式楼梯：双分（合）式楼梯是指一个双分（合）式楼梯是指一个较宽的梯段经过休息平台后分成两个较窄的梯段继较宽的梯段经过休息平台后分成两个较窄的梯段继续通行的楼梯。续通行的楼梯。5.1 楼梯的构造楼梯的构造v多跑式楼梯：多跑式楼梯：多跑式楼梯是指一个楼层当中设置多跑式楼梯是指一个楼层当中设置多个梯段的楼梯，常见的有三跑式和四跑式楼梯。多个梯段的楼梯，常见的有三跑式和四跑式楼梯。5.1 楼梯的构造楼梯的构造v剪刀式楼梯：剪刀式楼梯：剪刀式楼梯常见的有两种形式。一剪刀式楼梯常见的有两种形式。一种可认为是由两个直行单跑楼梯交叉并列布置而种可认为是由两个直行单跑楼梯交叉并列布置而 成，另一种剪刀式楼梯是在直跑楼梯的中间设置休成，另一种剪刀式楼梯是在直跑楼梯的中间设置休息平台。息平台。5.1 楼梯的构造楼梯的构造v螺旋式楼梯：螺旋式楼梯：螺旋式楼梯通常是围绕一根单柱布螺旋式楼梯通常是围绕一根单柱布置，平面形式为圆形，其平台和踏步均为扇形。置，平面形式为圆形，其平台和踏步均为扇形。5.1 楼梯的构造楼梯的构造v弧形式楼梯：弧形式楼梯：弧形楼梯和螺旋式楼梯的不同在于弧形楼梯和螺旋式楼梯的不同在于它是围绕一个较大的轴心空间旋转，其水平投影不它是围绕一个较大的轴心空间旋转，其水平投影不是圆形而是一段圆弧，且曲率半径较大。是圆形而是一段圆弧，且曲率半径较大。5.1 楼梯的构造楼梯的构造v2 楼梯的基本组成楼梯的基本组成 v（1）楼梯梯段）楼梯梯段 设有踏步供人在不同标高平台进行设有踏步供人在不同标高平台进行通行的倾斜构件称为梯段，也称为梯跑。单个梯段通行的倾斜构件称为梯段，也称为梯跑。单个梯段的踏步数目不宜大于的踏步数目不宜大于 18 级，但也不宜小于级，但也不宜小于 3 级级v（2）楼层平台和中间平台）楼层平台和中间平台 按平台所处位置和高度按平台所处位置和高度不同，有楼层平台和中间平台之分。位于两个楼层不同，有楼层平台和中间平台之分。位于两个楼层之间的平台称为中间平台。而与楼层标高一致的平之间的平台称为中间平台。而与楼层标高一致的平台称为楼层平台。台称为楼层平台。v（3）栏杆（栏板）及扶手）栏杆（栏板）及扶手 栏杆扶手是设置在梯段栏杆扶手是设置在梯段及平台边缘的安全保护措施。当梯段宽度不大时，及平台边缘的安全保护措施。当梯段宽度不大时，可只在临空一面设置；当梯段宽度较大时，非临空可只在临空一面设置；当梯段宽度较大时，非临空面也应设置扶手；当梯段宽度很大时，还应在梯段面也应设置扶手；当梯段宽度很大时，还应在梯段中间设置中间扶手。中间设置中间扶手。5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v3 楼梯各组成部分的相关尺寸楼梯各组成部分的相关尺寸v（1）踏步）踏步v踏步是人们上下楼梯脚踏的地方。踏步的水平面踏步是人们上下楼梯脚踏的地方。踏步的水平面叫踏面，垂直面叫踢面。踏步的尺寸应根据人体的叫踏面，垂直面叫踢面。踏步的尺寸应根据人体的尺度来决定其数值。尺度来决定其数值。v踏步宽常用踏步宽常用b表示，踏步高常用表示，踏步高常用h表示，表示，b和和 h应应符合以下关系之一。符合以下关系之一。vb+h=450mmvb+2h=600mm 620mmv踏步尺寸应根据使用要求决定，不同类型的建筑踏步尺寸应根据使用要求决定，不同类型的建筑物，其要求也不相同。物，其要求也不相同。5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v（2）梯井：）梯井：两个楼梯段之间的空隙叫梯井。公共两个楼梯段之间的空隙叫梯井。公共建筑梯井的宽度以不小于建筑梯井的宽度以不小于 150mm 为宜（由消防为宜（由消防要求而定）。要求而定）。5.1 楼梯的构造楼梯的构造v（3）楼梯段）楼梯段v楼梯段又叫楼梯跑，它是楼梯的基本组成部分。楼梯段又叫楼梯跑，它是楼梯的基本组成部分。楼梯段的宽度取决于通行人数和消防要求。楼梯段的宽度取决于通行人数和消防要求。v楼梯段的最小踏步数为楼梯段的最小踏步数为 3步，最多为步，最多为 18步。公步。公共建筑中的装饰性弧形楼梯可略超过共建筑中的装饰性弧形楼梯可略超过18步，楼梯段步，楼梯段的投影长为踏步高度数减的投影长为踏步高度数减 1再乘以踏步宽度。再乘以踏步宽度。5.1 楼梯的构造楼梯的构造v（4）楼梯栏杆和扶手）楼梯栏杆和扶手v楼梯在靠近梯井处应加栏杆或栏板，顶部做扶手楼梯在靠近梯井处应加栏杆或栏板，顶部做扶手v扶手表面的高度与楼梯坡度有关，其计算点应从扶手表面的高度与楼梯坡度有关，其计算点应从踏步前沿起算。踏步前沿起算。v楼梯的坡度为楼梯的坡度为15 30取取 900mm 30 45取取 850mm 45 60取取 800mm 60 75取取 750mmv水平的护身栏杆应不小于水平的护身栏杆应不小于 1050mm。v楼梯段的宽度大于楼梯段的宽度大于 1650mm 时，应增设靠墙扶时，应增设靠墙扶手。楼梯段宽度超过手。楼梯段宽度超过 2200mm 时，还应增设中时，还应增设中间扶手。间扶手。5.1 楼梯的构造楼梯的构造v（5）休息平台（休息板）休息平台（休息板）v为了减少人们上下楼时的过分疲劳，建筑物层高为了减少人们上下楼时的过分疲劳，建筑物层高在在 3m 以上时，常分为两个梯段，中间增设休息以上时，常分为两个梯段，中间增设休息 板，又称休息平台。板，又称休息平台。v休息平台的宽度必须大于或等于梯段的宽度。当休息平台的宽度必须大于或等于梯段的宽度。当楼梯的踏步数为单数时，休息平台的计算点应在楼楼梯的踏步数为单数时，休息平台的计算点应在楼梯段较长的一边。楼梯间房间门距踏步宽度应取门梯段较长的一边。楼梯间房间门距踏步宽度应取门扇宽再加扇宽再加 400 600mm 的通行距离。的通行距离。v为方便扶手转弯，休息平台宽度应取楼梯段宽度为方便扶手转弯，休息平台宽度应取楼梯段宽度再加再加 1/2踏步宽。踏步宽。5.1 楼梯的构造楼梯的构造v（6）净高尺寸：）净高尺寸：楼梯休息平台上表楼梯休息平台上表面与下部通道处的面与下部通道处的净高尺寸不应小于净高尺寸不应小于 2000mm。楼梯。楼梯段之间的净高不应段之间的净高不应小于小于2200mm。5.1 楼梯的构造楼梯的构造v当在平行双跑楼梯底层中间平台下需设置通道时，当在平行双跑楼梯底层中间平台下需设置通道时，为保证平台下净高满足通行要求，一般可采取以下为保证平台下净高满足通行要求，一般可采取以下几种方式解决：几种方式解决：v（1）在底层变等跑梯段为长短跑梯段。起步第一在底层变等跑梯段为长短跑梯段。起步第一跑为长跑，可提高中间平台标高。跑为长跑，可提高中间平台标高。v（2）局部降低底层中间平台下地坪标高，使其低局部降低底层中间平台下地坪标高，使其低于底层室内地坪标高。于底层室内地坪标高。v（3）综合以上两种方式，在采取长短跑梯段的同综合以上两种方式，在采取长短跑梯段的同时，又降低底层中间平台下地坪标高。时，又降低底层中间平台下地坪标高。v（4）底层用直行单跑或直行双跑梯段直接从室外底层用直行单跑或直行双跑梯段直接从室外到达二层。到达二层。5.1 楼梯的构造楼梯的构造（a）底层第一跑梯段加长；）底层第一跑梯段加长；（b）室外台阶内移；）室外台阶内移；（c）底层第一跑梯段加长，）底层第一跑梯段加长，并室外台阶内移；并室外台阶内移；（d）底层采用直线单跑或直线多跑梯段）底层采用直线单跑或直线多跑梯段 5.1 楼梯的构造楼梯的构造v1 板式楼梯板式楼梯v板式楼梯是将楼梯作为一块板考虑，板的两端支承板式楼梯是将楼梯作为一块板考虑，板的两端支承在休息平台的边梁上，休息平台的边在休息平台的边梁上，休息平台的边梁支承在墙上。板式楼梯的结构简单，板底平整，梁支承在墙上。板式楼梯的结构简单，板底平整，施工方便。施工方便。v板式楼梯的水平投影长度在板式楼梯的水平投影长度在 3m 以内时比较经济。以内时比较经济。v板式楼梯的构造示意如图。板式楼梯的构造示意如图。5.1.2 现浇钢筋混凝土楼梯构造现浇钢筋混凝土楼梯构造 5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v2 斜梁式楼梯斜梁式楼梯v斜梁式楼梯是由将踏步板支承在斜梁上，斜梁支承斜梁式楼梯是由将踏步板支承在斜梁上，斜梁支承在平台梁上，平台梁再支承在墙上。在平台梁上，平台梁再支承在墙上。v斜梁可以在踏步板的下面、上面或侧面。斜梁在踏斜梁可以在踏步板的下面、上面或侧面。斜梁在踏步板上面时，可以阻止垃圾或灰尘从梯井中落下，步板上面时，可以阻止垃圾或灰尘从梯井中落下，而且梯段底面平整，便于粉刷。缺点是梁占据梯段而且梯段底面平整，便于粉刷。缺点是梁占据梯段的一段尺寸。斜梁在侧面时，踏步板在梁的中间，的一段尺寸。斜梁在侧面时，踏步板在梁的中间，踏步板可以取三角形或折板形。斜梁在踏步的下边踏步板可以取三角形或折板形。斜梁在踏步的下边时，板底不平整，抹面比较费工。时，板底不平整，抹面比较费工。5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v3 无梁楼梯无梁楼梯v这种楼梯既无斜梁也无平台梁。可以用于满足高度这种楼梯既无斜梁也无平台梁。可以用于满足高度尺寸有困难的楼梯间使用，但斜板厚度偏大。尺寸有困难的楼梯间使用，但斜板厚度偏大。5.1 楼梯的构造楼梯的构造v装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个组成部分。这些构件是在加工厂或梁、楼梯段三个组成部分。这些构件是在加工厂或施工现场进行预制，施工时将预制构件进行装配、施工现场进行预制，施工时将预制构件进行装配、焊接。目前，各地装配式钢筋混凝土楼梯的做法不焊接。目前，各地装配式钢筋混凝土楼梯的做法不尽一致。大体可以归纳有以下几种做法：尽一致。大体可以归纳有以下几种做法：v1 踏步式预制踏步式预制v这种楼梯的主要预制构件为这种楼梯的主要预制构件为 L形或一字形踏步板，形或一字形踏步板，踏步板支承在墙上，随砌墙随安装。双跑楼梯应在踏步板支承在墙上，随砌墙随安装。双跑楼梯应在楼梯间中间部位砌筑楼梯间中间部位砌筑 240mm 砖墙一道，代替了砖墙一道，代替了梯井。预制踏步的构件小，便于制作安装，可以不梯井。预制踏步的构件小，便于制作安装，可以不用大型机械。施工时必须用支撑，以保证稳定。用大型机械。施工时必须用支撑，以保证稳定。5.1.3 装配式钢筋混凝土楼梯构造装配式钢筋混凝土楼梯构造 5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v2 斜梁式预制斜梁式预制v这种楼梯的预制构件为斜梁、踏步板、平台梁等组这种楼梯的预制构件为斜梁、踏步板、平台梁等组成。安装时先放置平台梁，再放斜梁，然后放置踏成。安装时先放置平台梁，再放斜梁，然后放置踏步板。斜梁可以做成锯齿形或无锯齿的平面形，踏步板。斜梁可以做成锯齿形或无锯齿的平面形，踏步板与斜梁相配套。斜梁与平台用钢板焊接牢固步板与斜梁相配套。斜梁与平台用钢板焊接牢固。5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v3 梯段式预制梯段式预制v这种楼梯的预制构件有两种情况：一种是楼梯段和这种楼梯的预制构件有两种情况：一种是楼梯段和休息板的两段划分，另一种是楼梯段、楼梯梁、休休息板的两段划分，另一种是楼梯段、楼梯梁、休息板的三段划分。北京地区的装配式楼梯，两段划息板的三段划分。北京地区的装配式楼梯，两段划分主要用于住宅建筑中，三段划分主要用于公共建分主要用于住宅建筑中，三段划分主要用于公共建筑中。图为一地区的梯段式预制做法。筑中。图为一地区的梯段式预制做法。5.1 楼梯的构造楼梯的构造v1 踏步踏步v踏步由踏面和踢面所构成。踏步由踏面和踢面所构成。为了增加踏步的行走舒为了增加踏步的行走舒适感，可将踏步突出适感，可将踏步突出 20mm 做成凸缘或斜面。底做成凸缘或斜面。底层楼梯的第一个踏步常做成特殊的样式，或方或层楼梯的第一个踏步常做成特殊的样式，或方或 圆，以增加美观感。栏杆或栏板也有变化，以增加圆，以增加美观感。栏杆或栏板也有变化，以增加多样感多样感。5.1.4 楼梯的细部构造楼梯的细部构造 5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v踏步表面应注意防滑处理。踏步表面应注意防滑处理。常用的做法与踏步表面常用的做法与踏步表面是否抹面有关，如一般水泥砂浆抹面的踏步常不作是否抹面有关，如一般水泥砂浆抹面的踏步常不作防滑处理，而水磨石预制板或现浇水磨石面层一般防滑处理，而水磨石预制板或现浇水磨石面层一般采用水泥加金刚砂做的防滑条或金属防滑条采用水泥加金刚砂做的防滑条或金属防滑条。5.1 楼梯的构造楼梯的构造（a）水泥面踏步留防滑槽；（水泥面踏步留防滑槽；（b）预制磨石面踏步无防滑槽；）预制磨石面踏步无防滑槽；（c）水泥金刚砂防滑条步加压条；（）水泥金刚砂防滑条步加压条；（d）橡胶防滑条；（橡胶防滑条；（e）铝合金或铜防滑包角；铝合金或铜防滑包角；（f）缸砖面踏步防滑砖；（）缸砖面踏步防滑砖；（g）粘贴地毯踏步加压条；（）粘贴地毯踏步加压条；（h）花岗岩踏步烧毛防滑条）花岗岩踏步烧毛防滑条 5.1 楼梯的构造楼梯的构造v2 栏杆和栏板栏杆和栏板v栏杆和栏板均为保护行人上下楼梯的安全围护措栏杆和栏板均为保护行人上下楼梯的安全围护措 施。在现浇钢筋混凝土楼梯中，栏板可施。在现浇钢筋混凝土楼梯中，栏板可v以与踏步同时浇注，厚度一般不小于以与踏步同时浇注，厚度一般不小于 80-100mm。若采用栏杆，应焊接在踏步表面的埋件。若采用栏杆，应焊接在踏步表面的埋件上或插入踏步表面的预留孔中。栏杆可以采用方钢上或插入踏步表面的预留孔中。栏杆可以采用方钢或圆钢。方钢的断面应在或圆钢。方钢的断面应在 16mm 16mm-20mm 20mm之间，圆钢也应采用之间，圆钢也应采用16-18为宜。连接用铁板应在为宜。连接用铁板应在 30mm 4mm-40mm 5mm 之间，居住建筑的栏杆净距不应之间，居住建筑的栏杆净距不应大于大于 110mm。5.1 楼梯的构造楼梯的构造 栏杆做栏杆做法法5.1 楼梯的构造楼梯的构造（a a）实栏板；（实栏板；（b b）、（）、（c c）实栏板装扶手实栏板装扶手 栏板构造栏板构造5.1 楼梯的构造楼梯的构造v3 扶手扶手v扶手一般用木材、塑料、圆钢管等做成。扶手的断扶手一般用木材、塑料、圆钢管等做成。扶手的断面应考虑人的手掌尺寸，并注意断面的美观。其宽面应考虑人的手掌尺寸，并注意断面的美观。其宽度应在度应在 60-80mm 之间，高度应在之间，高度应在 80-120mm 之间。木扶手与栏杆的固定常是通过木螺之间。木扶手与栏杆的固定常是通过木螺丝拧在栏杆上部的铁板上；塑料扶手是卡在铁板丝拧在栏杆上部的铁板上；塑料扶手是卡在铁板 上；圆钢管扶手则直接焊于栏杆表面上上；圆钢管扶手则直接焊于栏杆表面上5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v4 顶层水平栏杆顶层水平栏杆v顶层的楼梯间应加设水平栏杆，以保证人身的安顶层的楼梯间应加设水平栏杆，以保证人身的安 全。顶层栏杆靠墙处的做法是将铁板伸入墙内，并全。顶层栏杆靠墙处的做法是将铁板伸入墙内，并弯成燕尾形，然后浇灌混凝土。弯成燕尾形，然后浇灌混凝土。5.1 楼梯的构造楼梯的构造v5 首层第一个踏步下的基础首层第一个踏步下的基础v首层第一个踏步下应有基础支撑。基础与踏步之间首层第一个踏步下应有基础支撑。基础与踏步之间应加设地梁。地梁的断面尺寸应不小于应加设地梁。地梁的断面尺寸应不小于 240mm 240mm，梁长应等于基础长度。，梁长应等于基础长度。5.1 楼梯的构造楼梯的构造v1 台阶台阶v室内台阶踏步宽度不宜小于室内台阶踏步宽度不宜小于 300mm，踏步高度不，踏步高度不宜大于宜大于 150mm，并不宜小于，并不宜小于 100mm。踏步数。踏步数不应少于不应少于 2 级。当少于级。当少于 2 级时宜按坡道设。级时宜按坡道设。v室外台阶应注意室内外高差，其踏步尺寸可略宽于室外台阶应注意室内外高差，其踏步尺寸可略宽于楼梯踏步尺寸。踏步高度经常取楼梯踏步尺寸。踏步高度经常取100-150mm，宽度常取宽度常取300-400mm。高度比不宜大于。高度比不宜大于 1 2.5。v人流密集的场所台阶高度超过人流密集的场所台阶高度超过 0.70m 并侧面临空并侧面临空时，应做栏杆等防护设施。台阶的长度应大于门的时，应做栏杆等防护设施。台阶的长度应大于门的宽度，而且可做成多种形式。宽度，而且可做成多种形式。5.1.5 台阶与坡道台阶与坡道5.1 楼梯的构造楼梯的构造（a a）混凝土台阶；（混凝土台阶；（b b）石砌台阶；（石砌台阶；（c c）钢筋混凝土架空台阶；（）钢筋混凝土架空台阶；（d d）换土地基台阶换土地基台阶5.1 楼梯的构造楼梯的构造v2 坡道坡道v（1）室内坡道坡度不宜大于室内坡道坡度不宜大于 1:8，室外坡道坡度，室外坡道坡度不宜大于不宜大于 1:10；v（2）室内坡道水平投影长度超过室内坡道水平投影长度超过 15m 时，宜设时，宜设休息平台，平台宽度应根据使用功能或设备尺寸所休息平台，平台宽度应根据使用功能或设备尺寸所需缓冲空间而定；需缓冲空间而定；v（3）供轮椅使用的坡道不应大于供轮椅使用的坡道不应大于 1:12，困难地段，困难地段不应大于不应大于 1:8；v（4）自行车推行坡道每段坡长不宜超过自行车推行坡道每段坡长不宜超过 6m，坡，坡度不宜大于度不宜大于 1:5；v（5）机动车坡道小型车机动车坡道小型车 1:6.7，大型车，大型车 1:10；v（6）坡道应采取防滑措施。坡道应采取防滑措施。5.1 楼梯的构造楼梯的构造（a）混凝土坡道；（混凝土坡道；（b）换土地基坡道；（换土地基坡道；（c）锯齿形坡道；（锯齿形坡道；（d）防滑条坡道防滑条坡道5.1 楼梯的构造楼梯的构造v1 层建筑的楼梯间层建筑的楼梯间v高层建筑的楼梯间大体有三种形式高层建筑的楼梯间大体有三种形式v（1）开敞楼梯间）开敞楼梯间 这种楼梯间仅适用于这种楼梯间仅适用于11层及层及11层以下的单元式高层住宅，要求开向楼梯间的户门层以下的单元式高层住宅，要求开向楼梯间的户门应为乙级防火门，且楼梯间应靠外墙并应有直接天应为乙级防火门，且楼梯间应靠外墙并应有直接天然采光和自然通风。然采光和自然通风。5.1.6 高层建筑的楼梯间与室外楼梯高层建筑的楼梯间与室外楼梯5.1 楼梯的构造楼梯的构造v（2）封闭楼梯间）封闭楼梯间 这种楼梯间适用于这种楼梯间适用于 24m 及以下及以下的裙房和建筑高度不超过的裙房和建筑高度不超过 32m 的二类高层建筑以的二类高层建筑以及及 12层至层至 18层的单元式住宅，层的单元式住宅，11层及层及 11层以层以下的通廊式住宅。其特点是：下的通廊式住宅。其特点是：v楼梯间应靠近外墙，并应有直接天然采光和自然楼梯间应靠近外墙，并应有直接天然采光和自然通风。通风。v楼梯间应设乙级防火门，并应向疏散方向开启。楼梯间应设乙级防火门，并应向疏散方向开启。v底层可以做成扩大的封闭楼梯间。底层可以做成扩大的封闭楼梯间。5.1 楼梯的构造楼梯的构造5.1 楼梯的构造楼梯的构造v（3）防烟楼梯间）防烟楼梯间 这种楼梯间适用于一类高层建这种楼梯间适用于一类高层建 筑，建筑高度超过筑，建筑高度超过 32m 的二类高层建筑以及塔式的二类高层建筑以及塔式住宅，住宅，19层及层及 19层以上的单元式住宅，超过层以上的单元式住宅，超过 11层的通廊式住宅。其特点是：层的通廊式住宅。其特点是：v楼梯间入口处应设前室、阳台或凹廊。楼梯间入口处应设前室、阳台或凹廊。v前室的面积：公共建筑不应小于前室的面积：公共建筑不应小于6m，居住建筑，居住建筑不应小于不应小于 4.5m。v前室和楼梯间的门均应为乙级防火门，并应向疏前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。散方向开启。v高层建筑通向屋面的楼梯不宜少于两个，且不应穿高层建筑通向屋面的楼梯不宜少于两个，且不应穿越其他房间。通向屋面的门应向屋面方向开启。越其他房间。通向屋面的门应向屋面方向开启。5.1 楼梯的构造楼梯的构造带阳台的防烟楼梯间平面图带阳台的防烟楼梯间平面图5.1 楼梯的构造楼梯的构造带开敞前室的防烟楼梯间平面图带开敞前室的防烟楼梯间平面图5.1 楼梯的构造楼梯的构造带封闭前室的防烟楼梯间平面图带封闭前室的防烟楼梯间平面图5.1 楼梯的构造楼梯的构造v2 室外楼梯室外楼梯v室外楼梯可作辅助防烟楼梯并可计入疏散总宽度室外楼梯可作辅助防烟楼梯并可计入疏散总宽度 内。高层建筑的室外楼梯净宽度不应小于内。高层建筑的室外楼梯净宽度不应小于 900 mm，倾斜度不应大于，倾斜度不应大于 45。不作为辅助防烟楼梯。不作为辅助防烟楼梯的其他多层建筑的室外梯净宽可不小于的其他多层建筑的室外梯净宽可不小于800mm，倾斜度可不大于倾斜度可不大于 60。栏杆扶手高度均不应小于。栏杆扶手高度均不应小于 1.1m。v室外楼梯和每层出口处平台应采用非燃烧材料制室外楼梯和每层出口处平台应采用非燃烧材料制 作，平台的耐火极限不应低于作，平台的耐火极限不应低于 1h。在楼梯周围。在楼梯周围 2m 内的墙面上，除设疏散门外，不应开设其他门内的墙面上，除设疏散门外，不应开设其他门窗洞口，疏散门不应正对楼梯段。窗洞口，疏散门不应正对楼梯段。5.1 楼梯的构造楼梯的构造5.2 电梯电梯5.2 电梯电梯5.2 电梯电梯v1 电梯构造电梯构造v电梯是由机房、井道和地坑三部分组成。在电梯井电梯是由机房、井道和地坑三部分组成。在电梯井道内有轿厢和与轿厢相连的平衡锤，通过机房内的道内有轿厢和与轿厢相连的平衡锤，通过机房内的曳引机和控制屏进行操纵来运行人员和货物。曳引机和控制屏进行操纵来运行人员和货物。v电梯井道可以用砖砌筑或用钢筋混凝土浇注而成。电梯井道可以用砖砌筑或用钢筋混凝土浇注而成。在每层楼面应留出门洞，并设置专用门；在升降过在每层楼面应留出门洞，并设置专用门；在升降过程中，轿厢门和每层专用门应全部封闭，以保证安程中，轿厢门和每层专用门应全部封闭，以保证安全。门的开启方式一般为中分推拉式或旁开的双折全。门的开启方式一般为中分推拉式或旁开的双折推拉式。推拉式。5.2.1 电梯构造5.2 电梯电梯v电梯设置应符合下列规定：电梯设置应符合下列规定：v（1）电梯不得计作安全出口；电梯不得计作安全出口；v（2）以电梯为主要垂直交通的高层公共建筑和以电梯为主要垂直交通的高层公共建筑和 12 层及层及 12层以上的高层住宅，每栋楼设置电梯的台层以上的高层住宅，每栋楼设置电梯的台数不应少于数不应少于 2台；公共建筑按总建筑面积每台；公共建筑按总建筑面积每 4000 6000设置一台电梯；设置一台电梯；v（3）建筑物每个服务区单侧排列的电梯不宜超过建筑物每个服务区单侧排列的电梯不宜超过 4台，双侧排列的电梯不宜超过台，双侧排列的电梯不宜超过2台；电梯不应在转台；电梯不应在转角处贴邻布置；角处贴邻布置；v（4）电梯候梯厅的深度应符合规定，并不得小于电梯候梯厅的深度应符合规定，并不得小于 1.50m；5.2 电梯电梯v（5）电梯井道和机房不宜与有安静要求的用房贴电梯井道和机房不宜与有安静要求的用房贴邻布置，否则应采取隔振、隔声措施；邻布置，否则应采取隔振、隔声措施；v（6）机房应为专用的房间，其围护结构应保温隔机房应为专用的房间，其围护结构应保温隔热，室内应有良好通风、防尘，宜有自然采光，不热，室内应有良好通风、防尘，宜有自然采光，不得将机房顶板作水箱底板及在机房内直接穿越水管得将机房顶板作水箱底板及在机房内直接穿越水管或蒸汽管；或蒸汽管；v（7）消防电梯的布置应符合防火规范的有关规消防电梯的布置应符合防火规范的有关规 定。设置电梯的建筑，楼梯还应照常规做法设置。定。设置电梯的建筑，楼梯还应照常规做法设置。5.2 电梯电梯5.2 电梯电梯（a a）无隔声层）无隔声层 （通过电梯门部面）（通过电梯门部面）（b b）有隔声层）有隔声层 （平行电梯门剖面）（平行电梯门剖面）5.2 电梯电梯v2 自动扶梯和自动人行道自动扶梯和自动人行道v自动扶梯和自动人行道由电动机械牵引，梯级踏步自动扶梯和自动人行道由电动机械牵引，梯级踏步连同扶手同步运行，机房搁置在地面以下，自动扶连同扶手同步运行，机房搁置在地面以下，自动扶梯可以正逆运行，既可上升又可以下降，如图所梯可以正逆运行，既可上升又可以下降，如图所 示。在机械停止运转时，可作为普通楼梯使用。示。在机械停止运转时，可作为普通楼梯使用。5.2 电梯电梯（a a）平行排列式；（平行排列式；（b b）交叉排列式；（交叉排列式；（c c）连贯排列式；连贯排列式；（d d）集中交叉式集中交叉式5.2 电梯电梯5.2 电梯电梯5.2 电梯电梯v自动扶梯、自动人行道应符合下列规定：自动扶梯、自动人行道应符合下列规定：v（1）自动扶梯和自动人行道不得计作安全出口；自动扶梯和自动人行道不得计作安全出口；v（2）出入口畅通区的宽度不应小于出入口畅通区的宽度不应小于 2.50m，畅通，畅通区有密集人流穿行时，其宽度应加大；区有密集人流穿行时，其宽度应加大；v（3）栏板应平整、光滑和无突出物；扶手带顶面栏板应平整、光滑和无突出物；扶手带顶面距自动扶梯前缘、自动人行道踏板面或胶带面的垂距自动扶梯前缘、自动人行道踏板面或胶带面的垂直高度不应小于直高度不应小于 0.90m；扶手带外边至任何障碍；扶手带外边至任何障碍物不应小于物不应小于 0.50m，否则应采取措施防止障碍物，否则应采取措施防止障碍物引起人员伤害；引起人员伤害；v（4）扶手带中心线与平行墙面或楼板开口边缘间扶手带中心线与平行墙面或楼板开口边缘间的距离、相邻平行交叉设置时两梯（道）之间扶手的距离、相邻平行交叉设置时两梯（道）之间扶手带中心线的水平距离不宜小于带中心线的水平距离不宜小于 0.50m，否则应采，否则应采取措施防止障碍物引起人员伤害；取措施防止障碍物引起人员伤害；5.2 电梯电梯v（5）自动扶梯的梯级、自动人行道的踏板或胶带自动扶梯的梯级、自动人行道的踏板或胶带上空，垂直净高不应小于上空，垂直净高不应小于 2.30m；v（6）自动扶梯的倾斜角不应超过自动扶梯的倾斜角不应超过 30，当提升高，当提升高度不超过度不超过 6m，额定速度不超过，额定速度不超过0.50m/s时，倾时，倾斜角允许增至斜角允许增至 35；倾斜式自动人行道的倾斜角不；倾斜式自动人行道的倾斜角不应超过应超过 12；v（7）自动扶梯和层间相通的自动人行道单向设置自动扶梯和层间相通的自动人行道单向设置时，应就近布置相匹配的楼梯；时，应就近布置相匹配的楼梯；v（8）设置自动扶梯或自动人行道所形成的上下层设置自动扶梯或自动人行道所形成的上下层贯通空间，应符合防火规范所规定的有关防火分区贯通空间，应符合防火规范所规定的有关防火分区等要求。等要求。谢谢观赏房屋建筑构造房屋建筑构造主编主编 童霞童霞 原筱丽原筱丽主审主审 毛润山毛润山 武汉理工大学出版社
