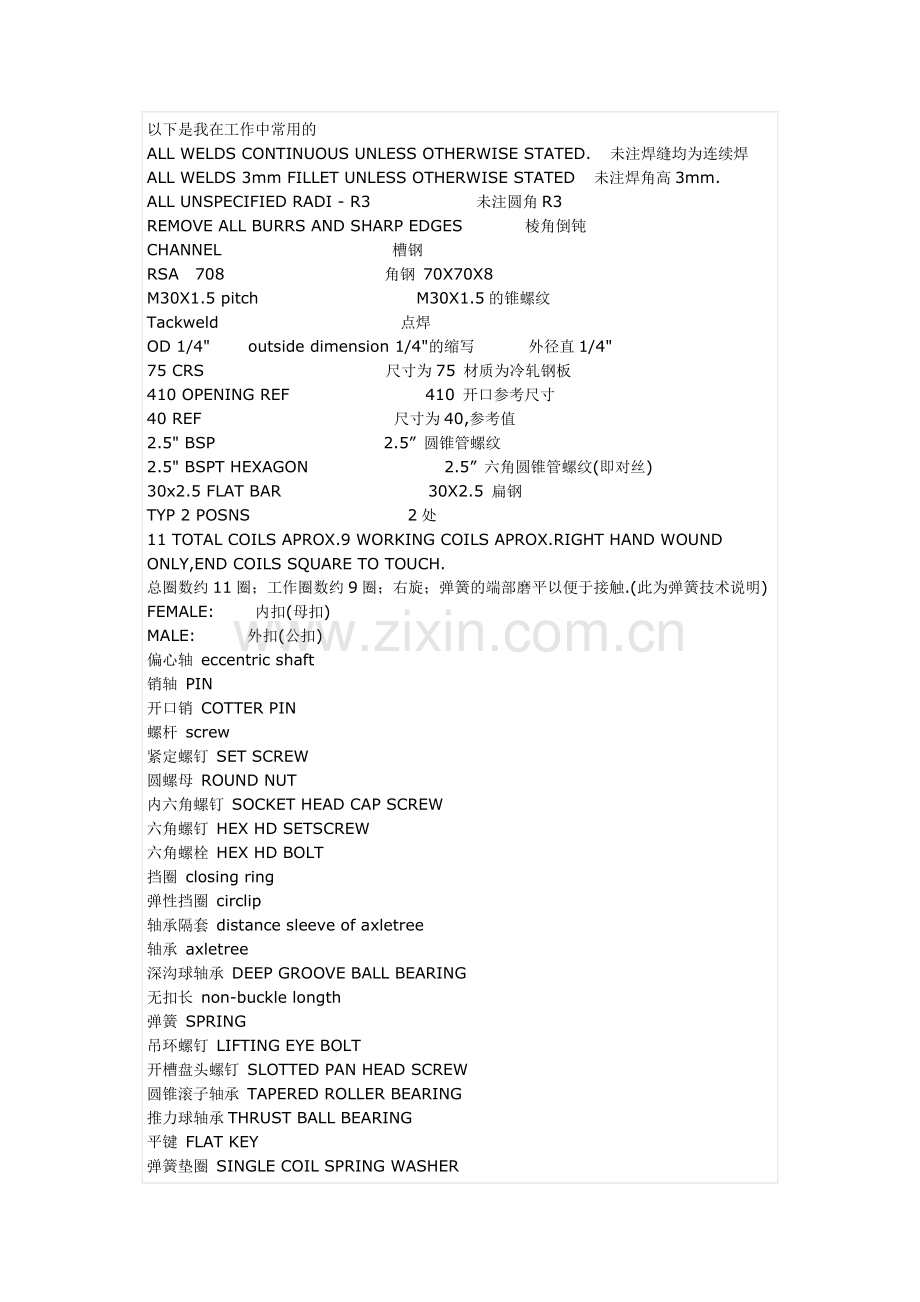

以下是我在工作中常用的 ALL WELDS CONTINUOUS UNLESS OTHERWISE STATED. 未注焊缝均为连续焊 ALL WELDS 3mm FILLET UNLESS OTHERWISE STATED 未注焊角高3mm. ALL UNSPECIFIED RADI - R3 未注圆角R3 REMOVE ALL BURRS AND SHARP EDGES 棱角倒钝 CHANNEL 槽钢 RSA 708 角钢 70X70X8 M30X1.5 pitch M30X1.5的锥螺纹 Tackweld 点焊 OD 1/4" outside dimension 1/4"的缩写外径直1/4" 75 CRS 尺寸为75 材质为冷轧钢板 410 OPENING REF 410 开口参考尺寸 40 REF 尺寸为40,参考值 2.5" BSP 2.5” 圆锥管螺纹 2.5" BSPT HEXAGON 2.5” 六角圆锥管螺纹(即对丝) 30x2.5 FLAT BAR 30X2.5 扁钢 TYP 2 POSNS 2处 11 TOTAL COILS APROX.9 WORKING COILS APROX.RIGHT HAND WOUND ONLY,END COILS SQUARE TO TOUCH. 总圈数约11圈；工作圈数约9圈；右旋；弹簧的端部磨平以便于接触.(此为弹簧技术说明) FEMALE: 内扣(母扣) MALE: 外扣(公扣) 偏心轴 eccentric shaft 销轴 PIN 开口销 COTTER PIN 螺杆 screw 紧定螺钉 SET SCREW 圆螺母 ROUND NUT 内六角螺钉 SOCKET HEAD CAP SCREW 六角螺钉 HEX HD SETSCREW 六角螺栓 HEX HD BOLT 挡圈 closing ring 弹性挡圈 circlip 轴承隔套 distance sleeve of axletree 轴承 axletree 深沟球轴承 DEEP GROOVE BALL BEARING 无扣长 non-buckle longth 弹簧 SPRING 吊环螺钉 LIFTING EYE BOLT 开槽盘头螺钉 SLOTTED PAN HEAD SCREW 圆锥滚子轴承 TAPERED ROLLER BEARING 推力球轴承THRUST BALL BEARING 平键 FLAT KEY 弹簧垫圈 SINGLE COIL SPRING WASHER 平垫圈 FLAT WASHER 螺母 FULL NYLOCK NUT 圆螺母 ROUND NUT 丹青 2007-01-27 15:35 英文翻译急急(hgjgc007的求助) 丹青 2007-01-27 15:37 大概翻译成“线宽取决于字型和文字底部0.015"的文字高度/字型：怪异的扭矩集中在局部” 给LZ参考下先。 (海拉尔的游魂应助) shawey 2007-01-27 16:15 REMOVE ALL BURRS AND SHARP EDGES 所有尖角/棱角倒角并去毛刺 merlinlaw 2007-01-28 16:49 OD 1/4’ outside dimension 1/4"的缩写外径直1/4’------->应该为：外径值1/4" 75 CRS 尺75 材质为冷轧钢板 ------->应该为：尺寸75 材质为冷轧钢板 40 REF ------->怎么没有解释 ...弹簧的端部磨平以便于接触.(些为弹簧技术说明)------->应该为：...弹簧的端部磨平以便于接触.(这些为弹簧技术说明) 首先，谢谢楼主能够辛苦的为大家整理资料。其次，指出一点瑕疵，希望楼主海涵并规范。根据个人理解挑的错，希望楼主在整理这种参考性的东西的时候一定要整理规范，还有那些尺寸最好也标上，有的写着mm，有的就没写。整理好才能不让别人用着都费劲，还得猜半天什么意思。如果这样不也是违背了楼主的初衷吗？ chn 2007-01-29 01:12 关于楼主的75CRS：我见过18GA(.048")CRS、16GA(.060)CRS、14GA(.075)CRS，其中GA是表示厚度的，但与英寸的关系还没研究明白；照此推算75是相当薄的丹青 2007-01-29 13:58 我在此解释一下,75CRS的意思是,尺寸为75,就是工件的宽度,而非板材的厚度,CRS是说该材料为冷轧薄板即可,至于厚度,是在能看见厚度视图上给出的. a13979640463 2007-01-29 16:17 YTRHTHRHHTR fkukbb 2007-01-29 16:28 翻译的意思是: 第一句:线宽和字高是0.015,字高指的是字从底面凸出的高度. (尺寸应该是英寸吧?) 第二句:字体:空心字 fkukbb 2007-01-29 16:30 补充一下: 请问你哪图纸的字是通过什么方式加工出来的? 是用刻上去的还是注塑成型的,因为不同加工方法,意思可能有点不同,不过都差不多了 shf01234 2007-01-30 08:29 有的翻译不对,懂的可整理一下 shf01234 2007-01-30 08:35 缩写全称翻译 ACCESS Accessory 附件 ADJ Adjustable,Adjust 调整 ADPT Adapter 使适应 ADV Advance 提前 AL Aluminum 铝 ALLOW Allowance 允许 ALT Alternate 改变 ALY Alloy 合金 AMT Amout 数量 ANL Anneal 锻炼 ANSL Amer Natl Stds Institute APPROX Approximate 大约 ASME Amer Society of Mech Engrs ASSEM Assemble 装配 ASSY Assembly 装配 AUTH Authorized 授权的 AUTO Automatic 自动的 AUX Auxiliary 辅助的 AVG Average 平均 AWG American Wire Gauge BC Bolt Circle 螺栓圆周 BET Between 之间 BEV Bevel 斜角 BHN Brinell Hardness Number 布氏硬度值 BLK Blank ,Block 空白 B/NM Bill of Material 材料费 BOT Bottom 底部 BP or B/P Blueprint 蓝图 BRG Bearing 轴承 BRK Break 破裂 BRKT Bracket 支架 BRO Broach 钻孔 BRS Brass 黄铜 BRZ Bronze 青铜 B＆S Brown＆Shape 棕色＆形状 BSC Basic 基本的 BUSH Bushing 套管 BWG Birmingham Wire Gauge C TO C Center-to-Center 中心到中心 CAD Computer-Aided Drafting 电脑辅助设计 CAM Computer-Aided Mfg CAP Capacity 容量 CAP SCR Cap Screw 螺帽 CARB Carburize 使渗碳 CBORE Counterbore 扩孔 CCW Counter Clockwise 逆时针 CDRILL Counerdrill CDS Cold-Drawn Steel 缩写全称翻译 EFF Effective 有效的 ENCL Enclose,Enclosure 附上 ENG Engine 引擎 ENGR Engineer 工程师 ENGRG Engineering 工程学 EQLSP Equally Spaced 等距 EQUIV Equivalent 相等 EST Estimate 估计 EX Extra 额外 EXH Exhaust 消耗 EXP Experimental 实验性的 EXT Exension,External 范围,外部 FAB Fabricate 伪造 FAO Finish All Over FDRY Foundry 铸造 FIG Figure 数据 FIL Fillet,fillister 带子 FIM Full Indicator Movement FIN Finish FLX Fixture 结构 FLX Floor.Fluid,Flush 基地,液体,冲洗 FLEX Flexible 易弯曲的 FLG Flange 边缘 FORG Forging 锻炼 FR Frame,Front 边框 FIG Fitting 装置 FURN Furnish 提供 FWD Forward 向前 GA Gage,Gauge 测量 GALV Galvanized 电镀 GR Grade 等级 GRD Grind 磨碎 GRV Groove 凹槽 GSKT Gasket 垫圈 H＆G Harden and Grind 加硬和磨碎 HD Head 主要的 HDL Handle 处理 HDLS Headless 无领导的 HDN Harden 使硬化 HDW Hardware 硬件 HEX Hexagon 六边形 HGR Hanger 衣架 HGT Height 高度 HOR Horizontal 水平的 HRS Hot-Rolled Steel HSG Housing 外罩 HT TR Heat Treal 缩写全称翻译 NTS Not to Scale OA Over All 所有 OBS Obsotetc OC On Center OD Outside Diameter 外直径 OPP Opposite 对立 OPTL Optional 可选择的 OR Outside Radius 外半径 ORIG Original 初始的 PAT. Patent 专利 PATT Pattern 形式 PC Piece,Pitch Circle 件，节距圆 PCH Punch 打孔 PD Pitch Diameter PERF Perforate 打孔 PERM Permanent 永久的 PERP Perpendicular 垂直的 PFD Preferred 首选的 PKG Package,Packing 包装 PL Parting Line,Places,Plate PNEU Pncumatic PNL Panel 面板 POL Polish 磨光 POS Position,Postive 位置 PR Pair 对立 PRI Primary 基本的 PROC Process 程序 PROD Product,Production 产品，产量 PSI Pounds per Square Inch PT Part,Point 零件，点 QTR Quarter 四份之一 QTY Quantity 数量 QUAL Quality 质量 R Radius 半径 RA Rockwell Harden,A-Scale RB Rockwell Harden,B-Scale RC Rockwell Harden,C-Scale RECD Received 巳收到的 RECT Rectangle 长方形 REF Reference 相关的 REINF Reinforce 增强 REL Release,Relief 释放，缓解 REM Remove 移除 REQD Requird 有需要 REE Retainer,Return REV Reverse,Revision,Revolution RFS Regardless of Feature Size RGH Rough 粗糙的 RH Right Hand 右手 RIV Rivet 起皱 RM Ream 扩展 RND Round 周围 RPM Revolutions per Minute RPW Resistance Projection Weld SAE Society of Automotive Engrs SCH Schedule 进度表这样看的比较清楚，请斑竹整理一下吧，有的翻译不切确，有的没翻译．同志们等整理好了再下不迟 shf01234 2007-01-30 08:36 缩写全称翻译 CFS Cold-Finished Steel CH Case Harden CHAM Chamfer 斜面 CHAN Channel 渠道 CHG Change 改变 CHK Check 核查 CI Cast Iron 铸铁 CIR Circle, Circular 圆周 CIRC Circumference 圆周 CL Centerline 中心线 CLP Clamp 夹子 CNC Computer Numerical Control 电脑数值控制 COMB Combination 联合 COML Commercial 商业的 CONC Concentric 同中心的 CONN Connect,Connector 连接器 COV Cover 盖子 CPLG Coupling 联结 CQ Commercial Quality 商业等级钢 CRS Cold Stds Association CRT Cathode Ray Tube 阴级射线管 CS Cast Steel 铸铁 CSA Canadian Stds Association CSK Countersink 埋头孔 CSTG Casting 铸件 CTR Center 中心 CU Cubic 立方米 CW Clockwise 顺时针 CYL Cylinder,Cylindrical 柱面 DBL Double 双倍 DEC Decimal 小数 DEG Degree 摄氏度 DET Detail 详情 DEV Develop 发展 DFT Draft 草稿 DIA Diameter 直径 DIM Dimension 尺寸 DIST Distance 距离 DN Down 向下 DP Deep,Diametral Pitch 深度,径节 DR Drill,Drill Rod 钻孔 DSGN Design 设计 DVTL Dovetail 吻合 DWG Drawing 图纸 DWL Dowel 木钉 DWN Drawn 拔出 EA Each 每个 ECC Eccentric 古怪缩写全称翻译 HVY Heavy 重量 HYD Hydraulic 水压 ID Inside Diameter 内部直径 IDENT Identification 鉴定 ILLUS Illustration 说明 IN Inch 英寸 INCL Include,Including 包括 INCR Increase 增加 INFO Information 信息 INSP Inspect 检查 INSTL Install 安装 INST Instruct,Instrument 指示,工具 INT Interior,Internal,Intersect 内部的,内在的,交叉 IR Inside Radius 内部半径 ISO Internal Stds Organization 国际标准化组织 JCT Junction 连结 JNT Journal 杂志 JT Joint 连接 K Key 关键 KNRL Knurl 硬节 KST Keyseat KWY Keyway 键沟 LB Pound 英镑 LBL Label 标签 LG Length,Long 长度 LH Left Hand 左手 LMC Least Material Condition LOC Locate 位于 LT Light 光 LTR Letter 信 LUB Lubricate 润滑 MACH Machine 机器 MAINT Maintenance 维护 MATL Material 材料 MAX Maximum 最大 MECH Mechanical,Mechanism 机械 MED Medium 媒介 MFG Manufacturing 制造业 MI Malleable Iron 可锻造的铁 MIN Minimum, Minute 最小，秒 MISC Miscellaneous 混杂的 MM Millimeter 毫米 MMC Max Material Condition MS Machine Steel MTG Mouting 装备 MULT Multiple 倍数 MWG Music Wire Gagug NA Not Applicable 不可应用的 NATL National 国内的 NC Numerical Control 数字电脑控制 NEG Negative 忽略的 NO. Number 号码 NOM Nominal 名义上的 NPSM Natl Pipe Straight Mech NPT Natl Pipe Tapered 缩写全称翻译 SCR Screw 螺丝 SEC Second 秒 SECT Section 部分 SEP Separate 独立 SEQ Sequence 顺序 SER Serial,Series 系列 SERR Serrate 锯齿状 SF Spotface SFT Shaft 轴 SGL Single 单个 SH Sheet 纸 SI Intl System of Units SL Slide 使滑动 SLV Sleeve 袖子 SOC Socket 插座 SP Space,Spaced,Spare 空间 SPL Special 特别 SPEC Specification 规格 SPG Spring 跳 SPHER Spherical 球体 SPRKT Sprocket 链轮齿 SQ Square 平方 SST Stainless Steel 纯铁 STD Standard 标准 STK Stock 存货 STL Steel 铁 STR Straight,Strip 直的 SUB Substitute 替代物 SUP Supply,Support 供应 SURF Surface 表面 SYM Symmetrical 对称的 SYS System 系统 T Teeth,Tooth 牙齿 TECH Technical 技术 TEMP Template,Temporary 模板，暂时的 THD Thread 线 THK Thick 厚的 TOL Tolerance 公差 TOT Total 总计 TPF Taper per Foot TPI Taper per In,Threads per Inch TPR Taper 锥形 TS Tool Steel TYP Typical 典型 UNC Unified Natl Coarse UNEF Unified Natl Extra Fine UNF Unified Natl Fine UNIV Universal 普遍 VAR Variable 变量 VERT Vertical 垂直的 VOL Volume 音量 VS Versus 与．．相对 W Wide,Width 宽度 WASH Washer 洗衣机 WDF Woodruff 车叶草 WI Wrought Iron 熟铁 WT Weight 重量丹青 2007-01-30 15:02 ROUND,CR,1 1/2(1018). round指坯料形状,指圆棒 CR,指坯料的最后工艺,即cold roll,冷轧而成的. 1018指坯料的材料成分特性,即相当于18#钢 1/12指坯料的大小来自丹青 2007-01-30 15:05 SAE Extra fine 美国汽车工程师协会的超细牙螺纹例：1/2-28 SAE Extra fine SAE Reg 美国汽车工程师协会的标准系列螺纹例：1/2-20 SAE Reg SAE-LT 美国汽车工程师协会的圆锥外螺纹例：1/2-28 SAE-LT 来自丹青 2007-01-31 12:45 1 THREADx45°CHAMFER 1螺距×45°的倒角用螺距来作为倒角长度是起导向作用!很多快速接头都是这样要求的。不过装起来的效果的确很好。来自烟波渺渺 2007-01-31 13:13 齿轮及齿轮加工中英文对照-A部分 A. 1. abrasive tooth wear 齿面研磨磨损 2. absolute tangential velocity 绝对切向速度 3. accelerometer 加速表 4. addendum 齿顶高 5. addendum angle 齿顶角 6. addendum circle 齿顶圆 7. addendum surface 上齿面 8. adhesive wear 粘着磨损 9. adjustability 可调性 10. adjustability coefficients 可调系数 11. adjusting wedge 圆盘端铣刀的可调型楔块 12. allowable stress 允许应力 13. alternate blade cutter 双面刀盘 14. angular backlash 角侧隙 15. angular bevel gears 斜交锥齿轮 16. angular displacement 角移位 17. angular pitch 齿端距 18. angular testing machine 可调角度试验机 19. approach action 啮入 20. arbor 心轴 21. arbor distance 心轴距 22. arc of approach 啮入弧 23. arc of recess 啮出弧 24. attraction 收紧 25. average cutter diameter 平均刀尖直径 26. axial displacement 轴向位移 27. axial factor 轴向系数 28. axial locating surface 轴向定位面 29. axial pitch 轴向齿距 30. axial plane 轴向平面 31. axial rakeangle 轴向前角 32. axial thrust 轴向推力 33. axle testing machine 传动桥试验机
