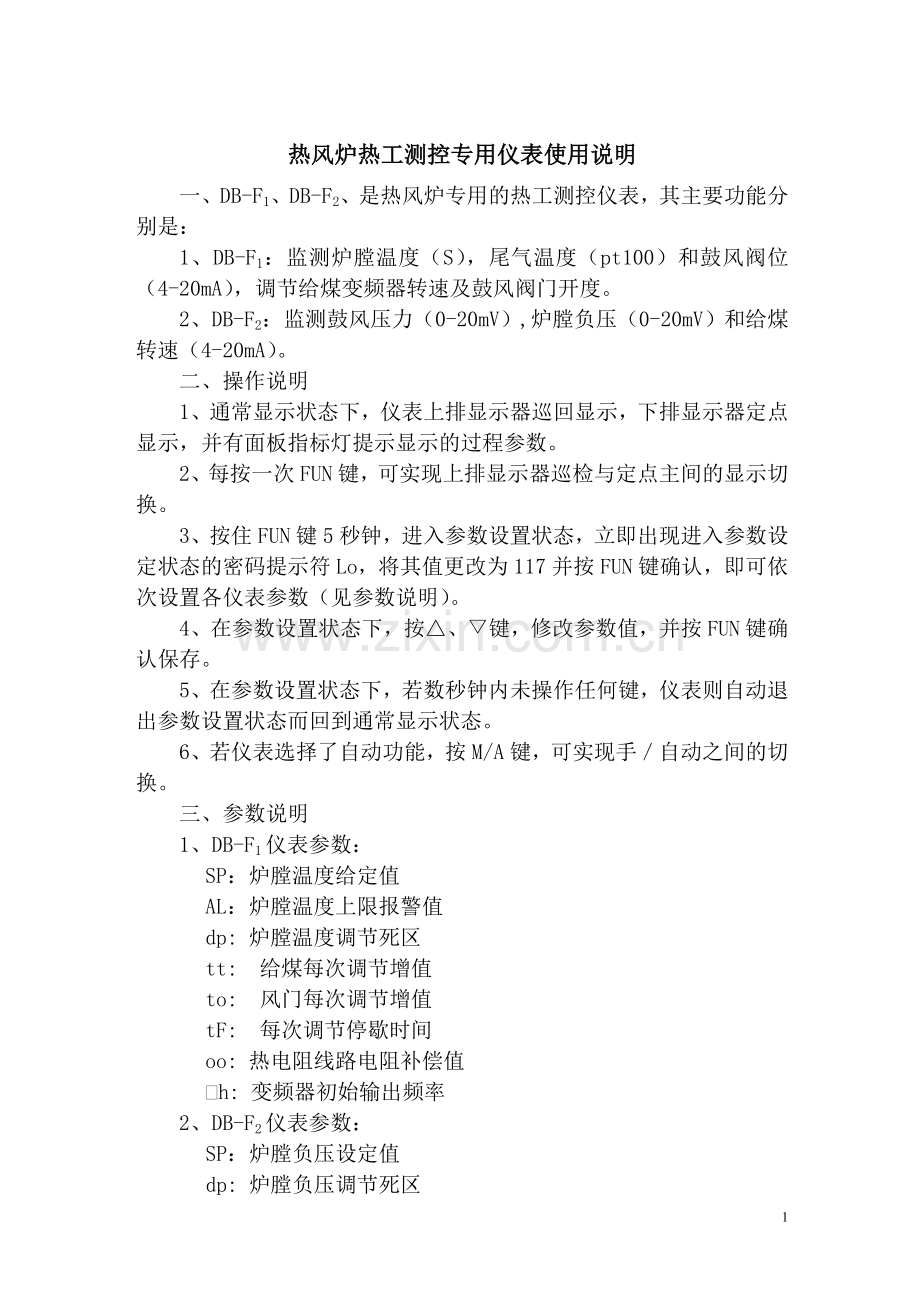

热风炉热工测控专用仪表使用说明
一、DB-F1、DB-F2、是热风炉专用的热工测控仪表，其主要功能分别是：
1、DB-F1：监测炉膛温度（S），尾气温度（pt100）和鼓风阀位（4-20mA），调节给煤变频器转速及鼓风阀门开度。
2、DB-F2：监测鼓风压力（0-20mV）,炉膛负压（0-20mV）和给煤转速（4-20mA）。
二、操作说明
1、通常显示状态下，仪表上排显示器巡回显示，下排显示器定点显示，并有面板指标灯提示显示的过程参数。
2、每按一次FUN键，可实现上排显示器巡检与定点主间的显示切换。
3、按住FUN键5秒钟，进入参数设置状态，立即出现进入参数设定状态的密码提示符Lo，将其值更改为117并按FUN键确认，即可依次设置各仪表参数（见参数说明）。
4、在参数设置状态下，按△、▽键，修改参数值，并按FUN键确认保存。
5、在参数设置状态下，若数秒钟内未操作任何键，仪表则自动退出参数设置状态而回到通常显示状态。
6、若仪表选择了自动功能，按M/A键，可实现手／自动之间的切换。
三、参数说明
1、DB-F1仪表参数：
SP：炉膛温度给定值
AL：炉膛温度上限报警值
dp: 炉膛温度调节死区
tt: 给煤每次调节增值
to: 风门每次调节增值
tF: 每次调节停歇时间
oo: 热电阻线路电阻补偿值
Oh: 变频器初始输出频率
2、DB-F2仪表参数：
SP：炉膛负压设定值
dp: 炉膛负压调节死区
to: 风门每次调节增量
tF: 每次调节停歇时间
O1：鼓风压力调零
F1：鼓风压力调满
O2：炉膛负压调零
F2：炉膛负压调满

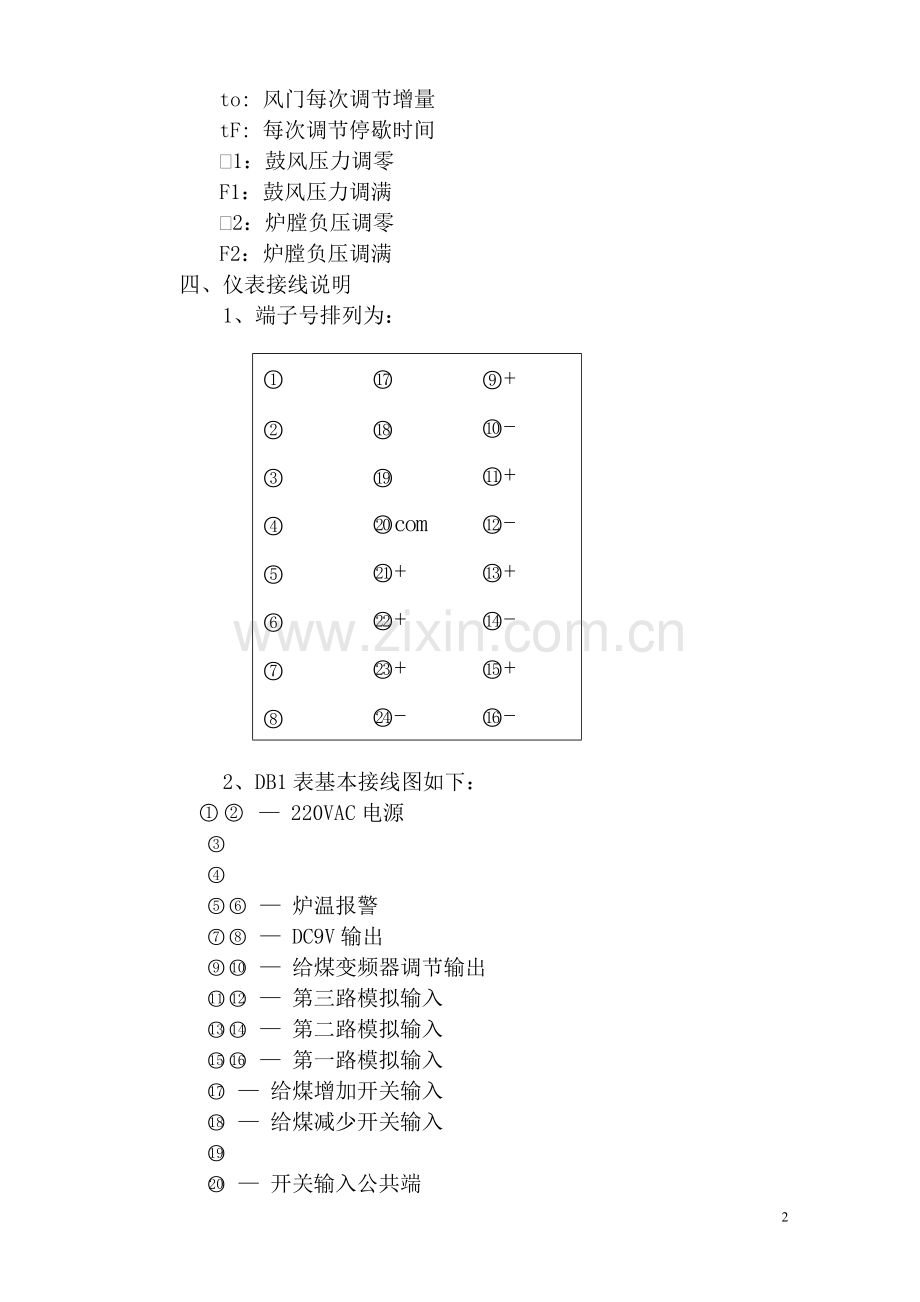

四、仪表接线说明
1、端子号排列为：

+

-

+

com
-

+
+

+
-

+
+

-
-

2、DB1表基本接线图如下：
— 220VAC电源

— 炉温报警
— DC9V输出
— 给煤变频器调节输出
— 第三路模拟输入
— 第二路模拟输入
— 第一路模拟输入
— 给煤增加开关输入
— 给煤减少开关输入

— 开关输入公共端

2、DB2表基本接线图如下：
— 220VAC电源

— DC9V输出

— 第三路模拟输入
— 第二路模拟输入
— 第一路模拟输入
